黄黑透明款路德维希架子鼓套装结构设计

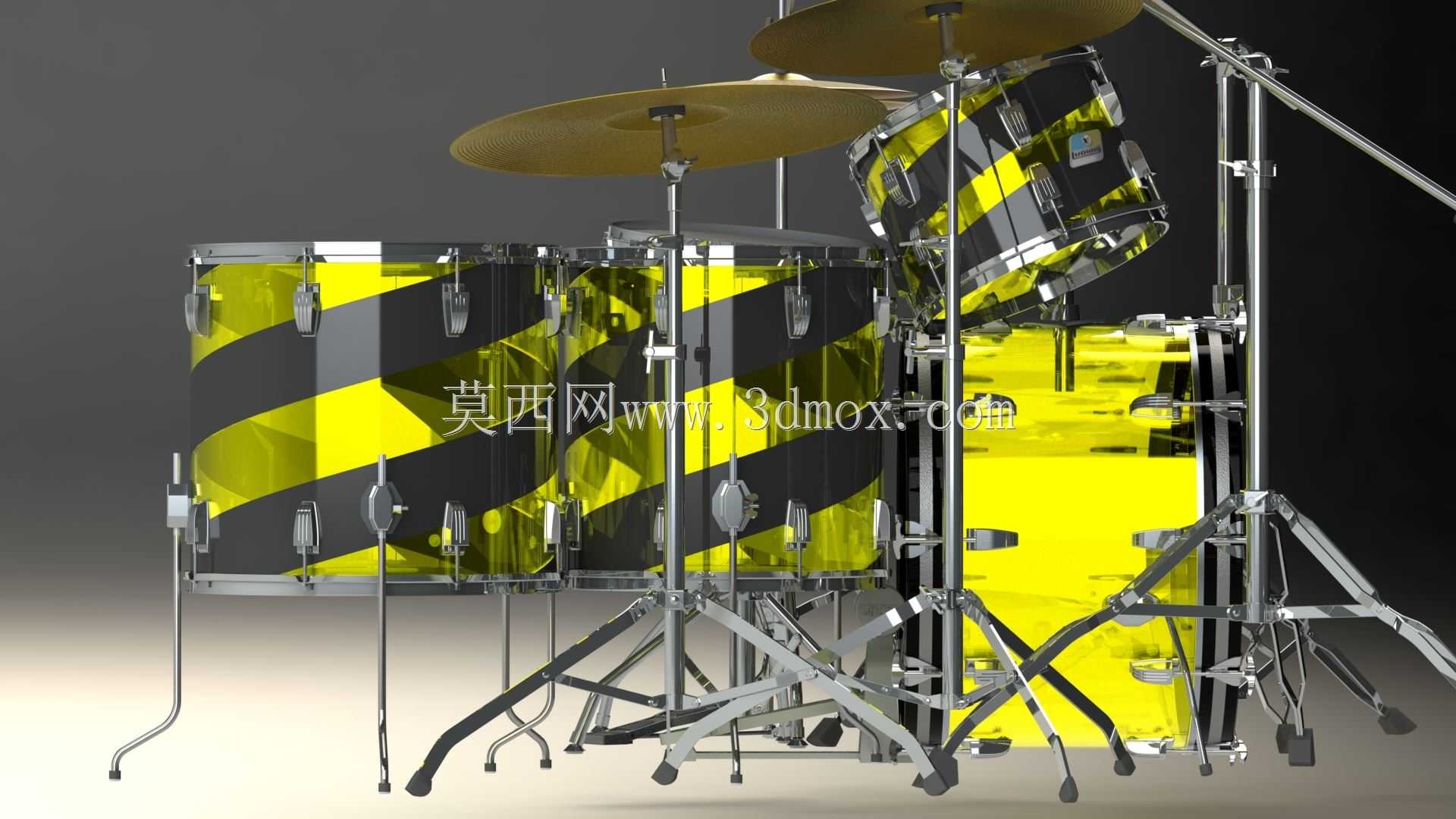

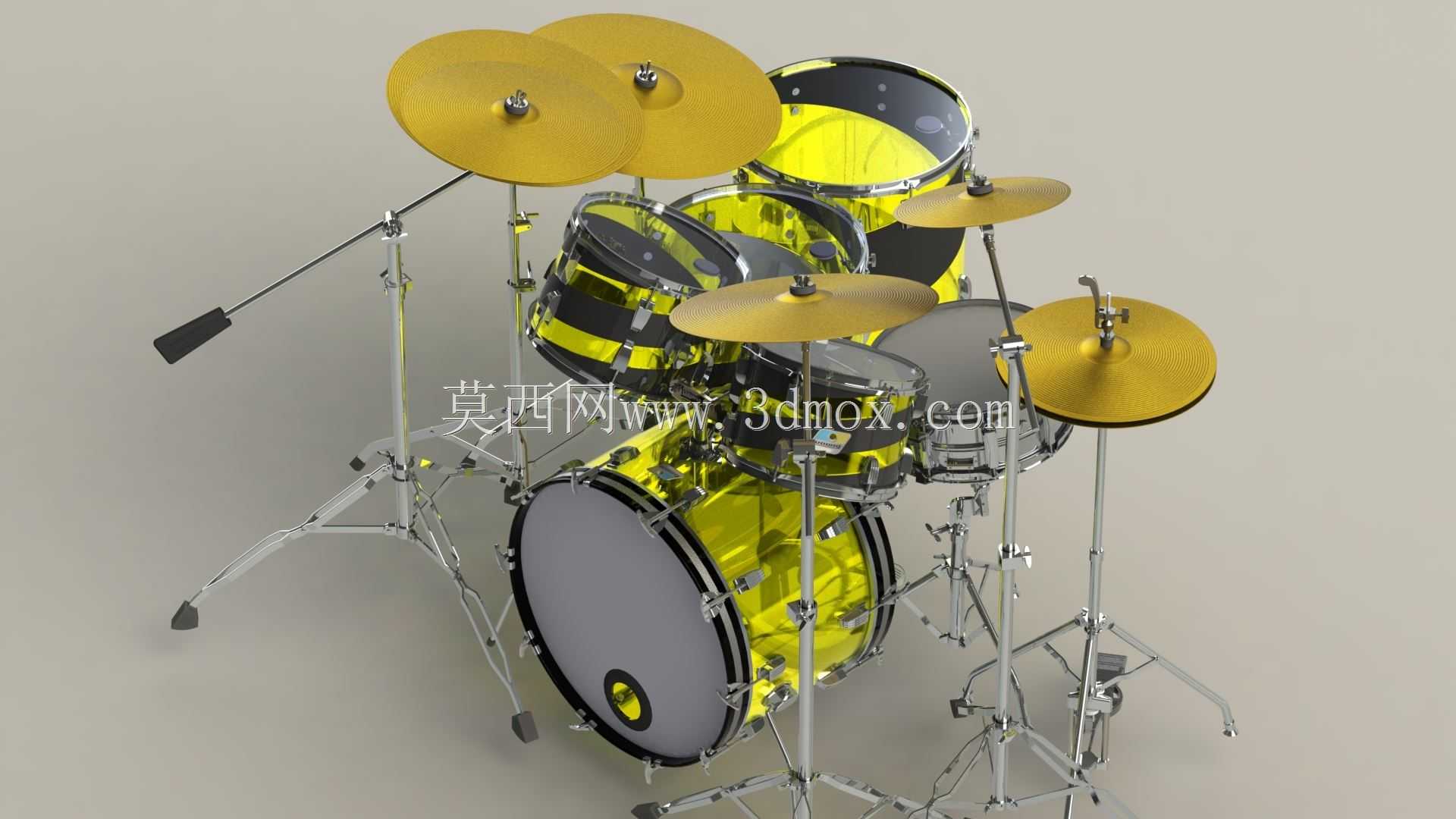

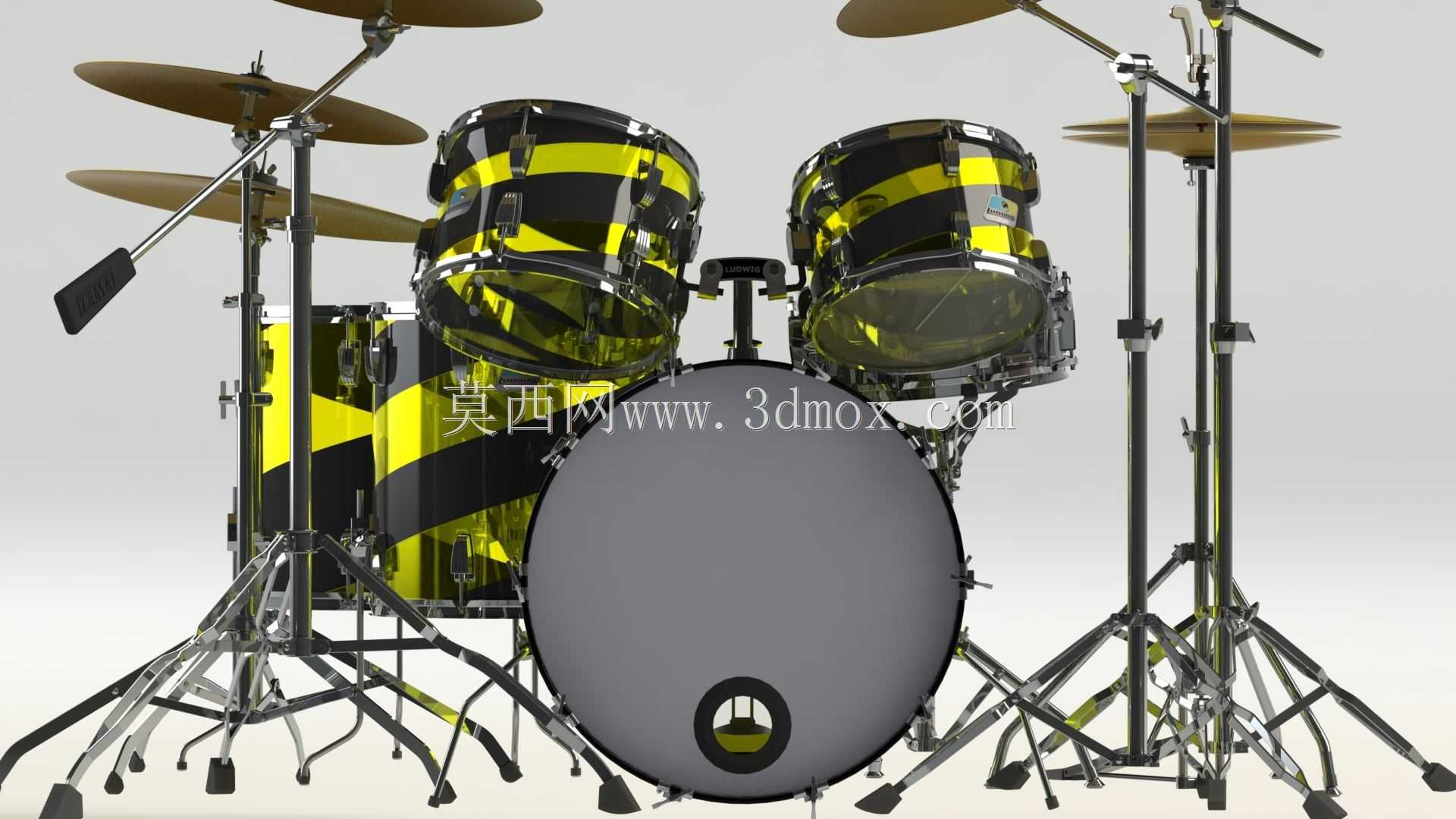

　　这套鼓组的结构设计首先围绕现场演出的实际使用需求展开，底鼓采用大尺寸共鸣腔结构，正面预留拾音开孔，适配中小型livehouse、户外商演等场景的拾音需求，无需额外对鼓腔进行开孔改造即可满足动圈麦的架设空间，开孔位置位于底鼓正面中心偏下区域，避开鼓皮张紧的受力集中点，不会影响鼓皮的振动传导与使用寿命。鼓腔的分层结构做了针对性的材质区分，黄色区域采用高透聚碳酸酯材质，黑色区域采用高密度ABS不透明材质，两种材质通过嵌套粘接工艺拼接，拼接处做了阶梯式止口结构，避免演奏过程中鼓腔受振动出现拼接缝隙漏音的问题，同时透明区域可以直观展示鼓腔内部的共鸣状态，方便调音人员快速判断鼓腔内部的吸音材料位置是否偏移。

　　从安装边界来看，整套鼓组展开后的横向占用宽度约1.8米，纵向深度约1.5米，架设时需要预留至少0.3米的周边操作空间，方便鼓手调整踩锤、镲架角度以及现场工作人员走线。所有鼓腔的悬挂系统采用球头锁紧结构，相比传统的螺栓固定式悬挂，球头结构可以在±15度范围内自由调整鼓腔的倾斜角度，适配不同身高、演奏习惯的鼓手使用，锁紧后可承受连续8小时高强度演奏的振动冲击，不会出现角度偏移的问题。嗵鼓的悬挂支架直接连接在底鼓的侧面加强筋上，没有采用独立落地支架的设计，既减少了整体的占地面积，也能让嗵鼓的振动通过支架传导到底鼓腔，形成更浑厚的共鸣音色。

　　镲架部分采用三段式伸缩结构，每段伸缩管的连接处都做了防滑滚花处理，锁紧套采用偏心凸轮结构，相比传统的螺纹锁紧，操作速度提升60%以上，现场搭建时可以快速调整镲片的高度与倾斜角度，镲片的固定座采用毛毡+橡胶的双层缓冲结构，避免镲片受重击后与金属座直接接触产生杂音，同时也能减少金属碰撞对镲片边缘的损伤，延长镲片的使用寿命。踩锤的传动结构采用双链传动，传动比经过调校，踩锤的回弹力度可以通过侧面的弹簧旋钮线性调整，适配不同力度的演奏需求，踩锤锤头采用毛毡与橡胶双面设计，翻转锤头即可获得不同的底鼓音色，无需额外更换锤头配件。

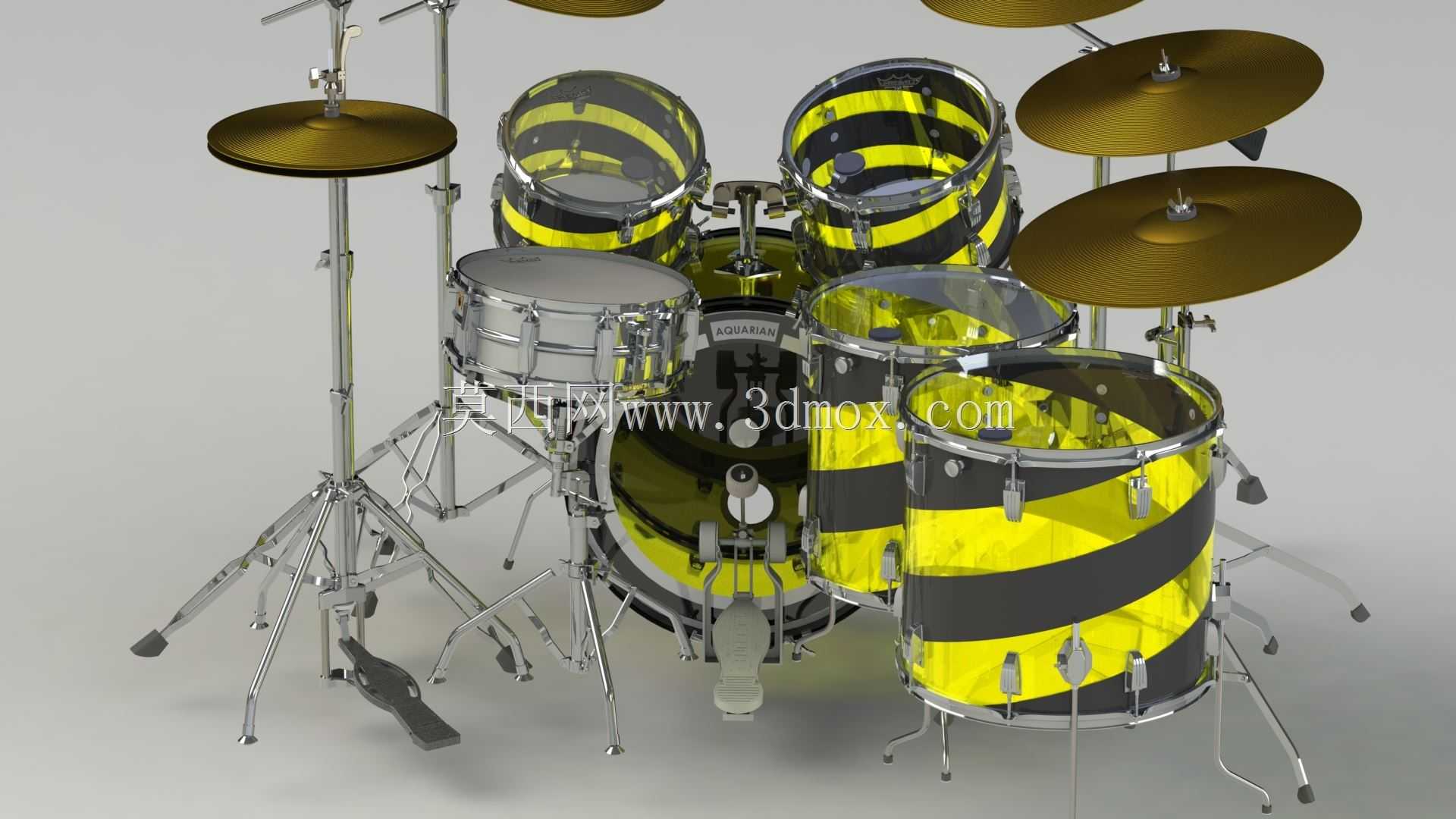

　　军鼓的支架采用三脚落地式结构，三个支脚的张开角度可以单独调整，即使在不平整的舞台地面上也能稳定架设，不会出现晃动倾倒的问题，军鼓的放置篮采用万向调节结构，可以360度调整军鼓的倾斜角度，篮圈上的橡胶垫厚度为5mm，既可以固定军鼓避免滑动，又不会过度抑制军鼓的鼓腔振动，保证军鼓的灵敏度与音色穿透力。整套鼓组的所有金属支架表面都做了黑色镀铬处理，相比普通的喷漆表面，耐磨性能提升3倍以上，频繁运输、搭建过程中不易出现掉漆锈蚀的问题，适配演出设备高频周转的使用场景。

　　设计过程中对所有鼓腔的壁厚做了差异化处理，底鼓的壁厚为8mm，保证低频共鸣的厚重感，嗵鼓的壁厚为6mm，保证中频的通透度，军鼓的壁厚为5mm，保证高频响应的灵敏度，不同壁厚的鼓腔搭配对应的鼓皮张紧度，不需要额外加装过多的吸音材料即可获得层次清晰的音色，减少调音的工作量。鼓皮的压圈采用压铸式金属压圈，相比冲压式压圈，压铸压圈的平面度更高，鼓皮的张紧力更均匀，不会出现局部张力过高导致鼓皮容易破裂的问题，压圈上的张力螺栓采用防滑螺纹设计，调整好张力后，长时间演奏也不会出现螺栓松动导致音高偏移的问题。
