棱纹透明玻璃水杯结构设计方案

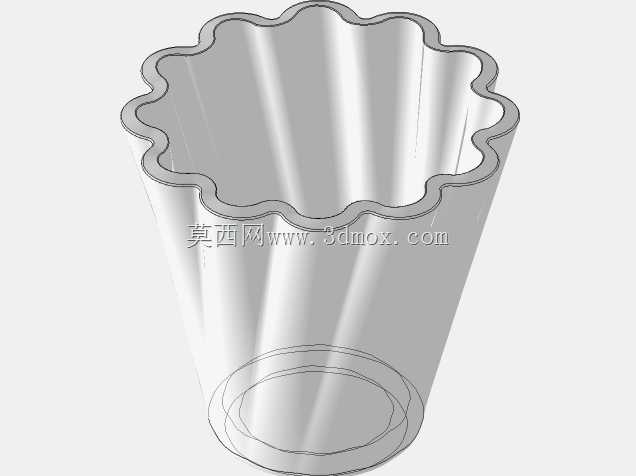

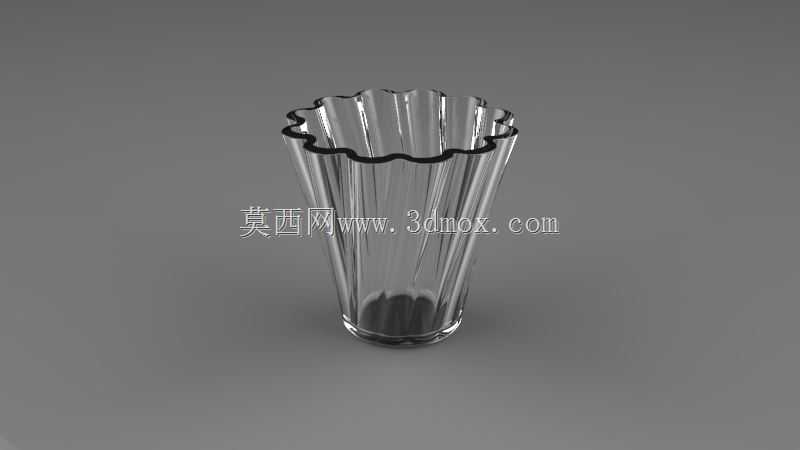

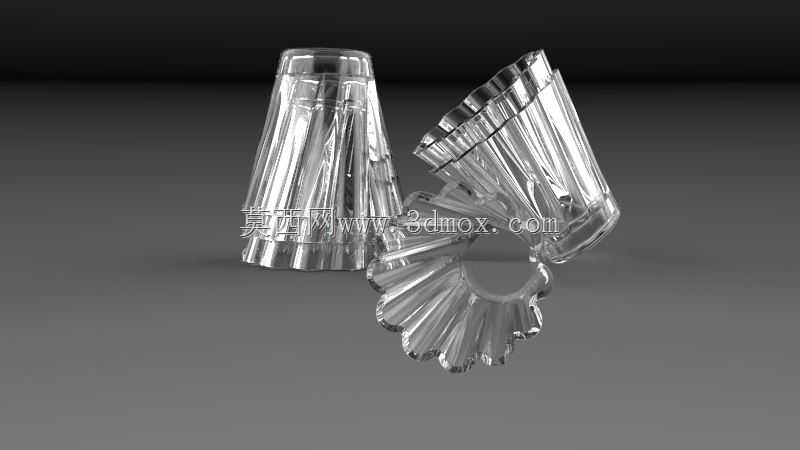

日常餐饮场景中，这类棱纹透明水杯多用于茶饮、冷饮的盛装，在家庭餐桌、连锁茶饮店、商务会客区都有广泛适配空间，相比光滑杯壁的款式，棱纹结构既可以提升手持时的摩擦力，避免湿手滑落，也能通过光线折射形成特殊的光影效果，提升饮品呈现的视觉质感。建模初期先确定杯身的基础轮廓，先绘制杯体的回转母线，考虑到饮用时的唇部贴合度，杯口位置做了1.2mm的外翻卷边处理，避免薄边割嘴的问题，杯底做了3mm的加厚沉台，放置时的稳定性更好，不会因为杯底过薄出现放置硌痕、易磕碰碎裂的问题。确定基础回转体后，再处理外壁的棱纹结构，先在杯身高度方向的基准面上绘制单条棱的截面轮廓，棱的凸起高度控制在1.5mm，棱边做R0.3mm的圆角过渡，避免棱角处应力集中，也能减少清洗时的污渍残留，之后沿杯身圆周方向做圆周阵列，阵列数量根据杯身直径匹配，保证每道棱的间距均匀，手持时手指能刚好卡在棱间的凹槽位置。杯身整体高度设定为120mm，杯口最大直径65mm，杯底直径52mm，这个尺寸边界既符合日常单手握持的人体工学范围，也适配常规家用杯架、车载杯座的安装尺寸，不会出现放不进常规置物位的问题。建模过程中先完成基础实体的回转特征，再通过扫描切除做出棱纹的凹陷结构，之后对所有锐边做统一的圆角处理，最后赋予透明玻璃材质，调整材质的折射率、粗糙度参数，渲染时可以清晰展现玻璃的通透质感和棱纹的折射效果。这类杯型的壁厚控制在2mm，既保证了玻璃器皿的结构强度，日常使用中不易因轻微磕碰碎裂，也不会因为壁厚过大导致整体重量过重，手持时产生疲累感，棱纹的设计也在不额外增加壁厚的前提下提升了杯身的径向抗变形能力，相比同壁厚的光面杯，抗挤压强度提升约30%。
