成形机曲柄摇杆驱动主传动机构

项目分类:3D模型 发布时间:2021-09-18 ID:279016
  • 成形机曲柄摇杆驱动主传动机构
  • 成形机曲柄摇杆驱动主传动机构
  • 成形机曲柄摇杆驱动主传动机构
  • 成形机曲柄摇杆驱动主传动机构
  • 成形机曲柄摇杆驱动主传动机构
  • 成形机曲柄摇杆驱动主传动机构
  • 成形机曲柄摇杆驱动主传动机构
  • 成形机曲柄摇杆驱动主传动机构
  • 成形机曲柄摇杆驱动主传动机构
  • 成形机曲柄摇杆驱动主传动机构

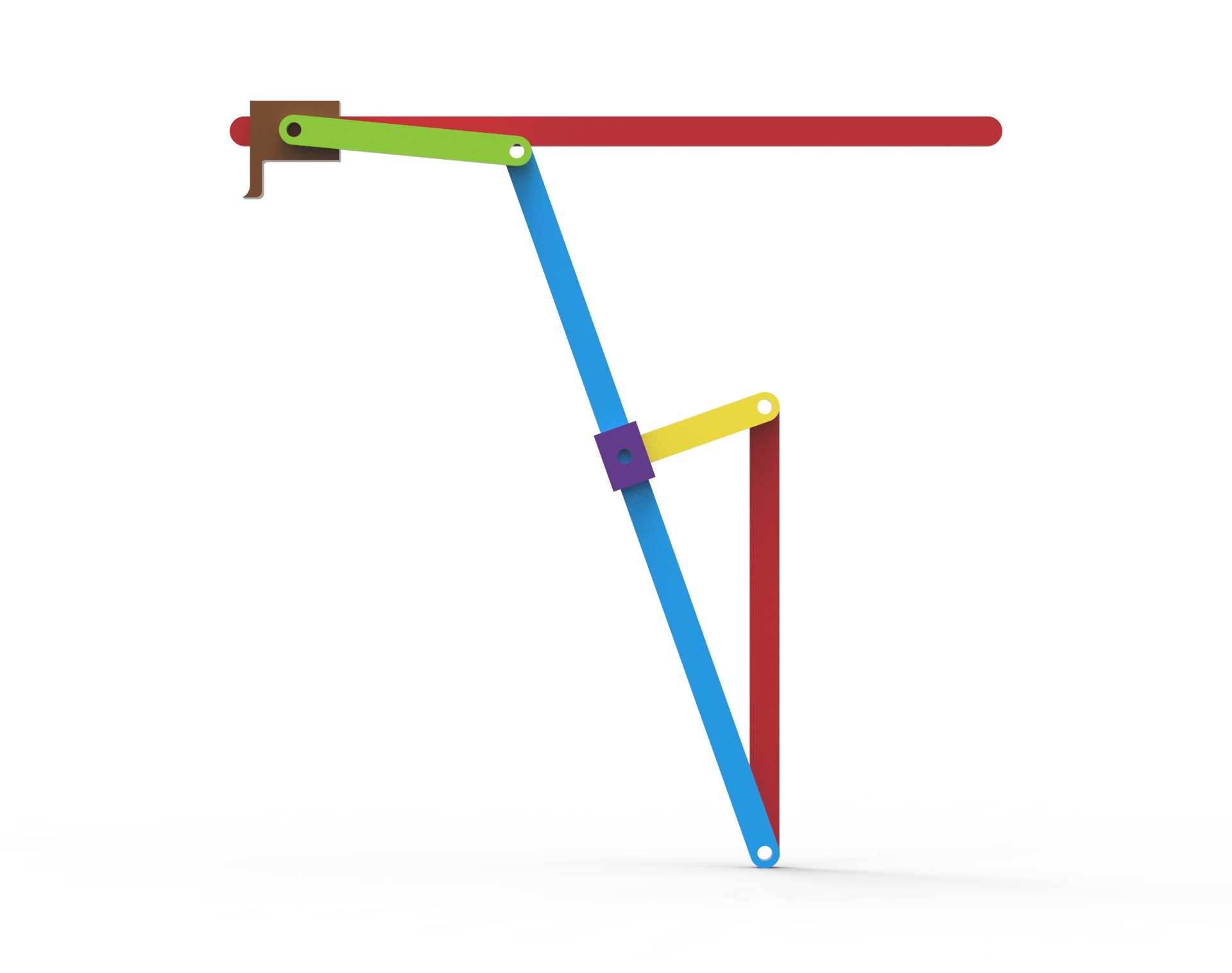

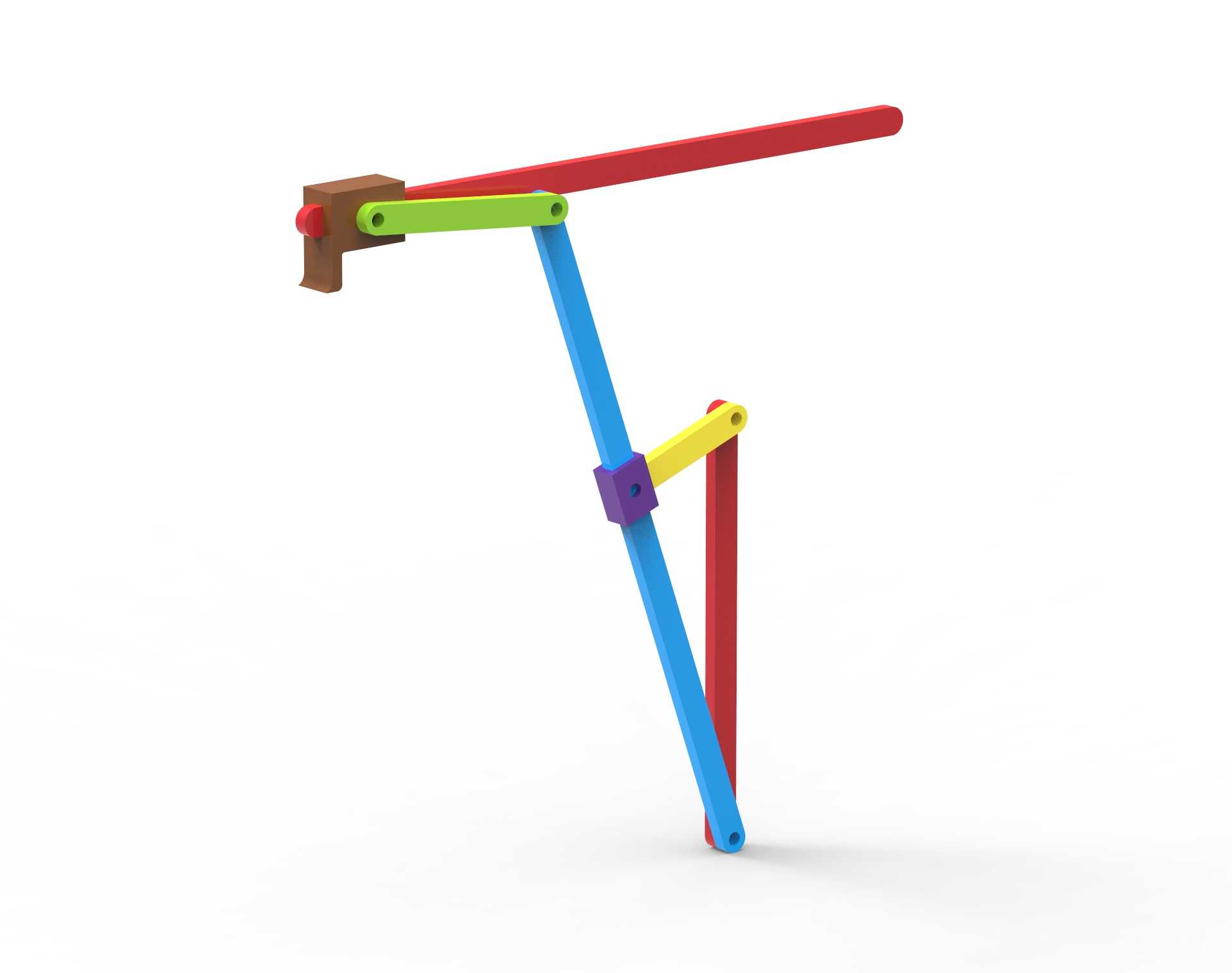

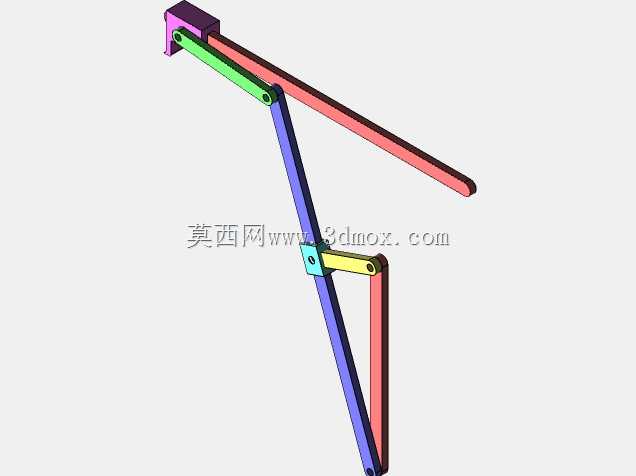

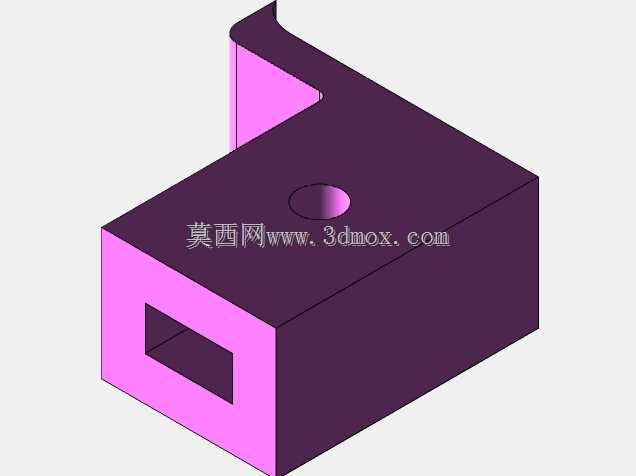

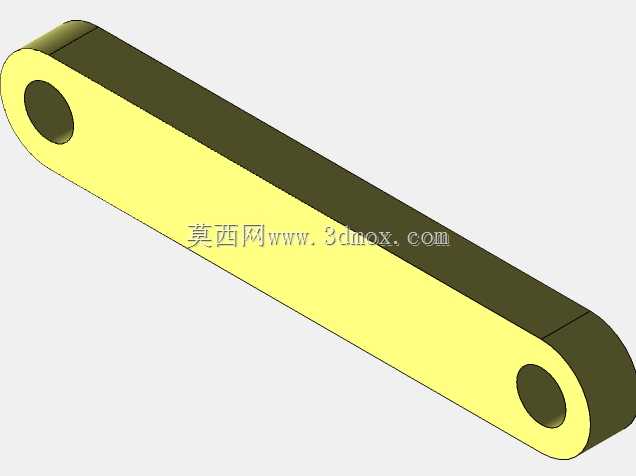

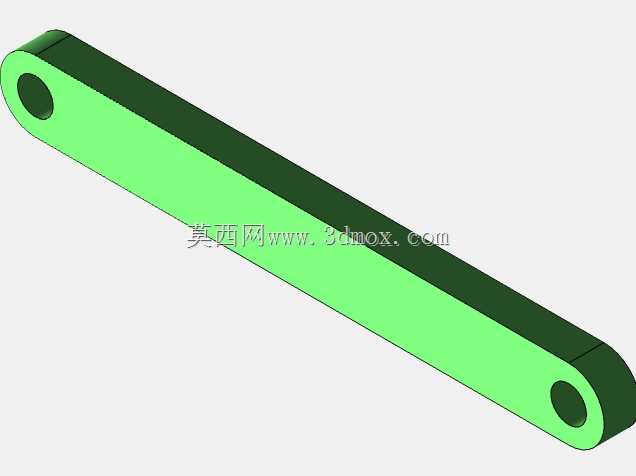

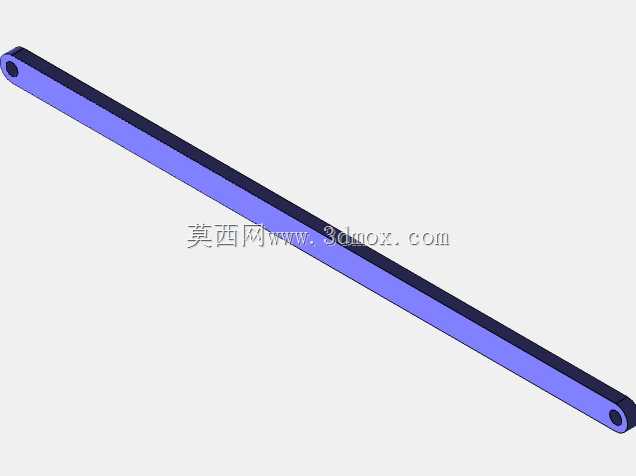

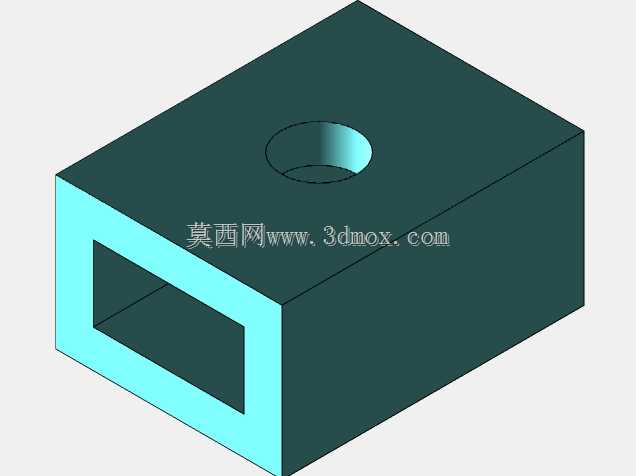

在金属切削加工场景里,这类成形机属于直线运动类刨削设备,主要用于对金属工件的平面、成型面进行往复刨削加工,冲头作为执行端直接带动刀具完成切削动作,其核心驱动依靠曲柄摇杆机构实现,这也是该套机构模型重点还原的部分。实际生产中,这类机构的运动特性直接决定加工质量,因为曲柄摇杆的固有运动特性会让冲头在工作行程和回程的速度存在明显差异,工作行程速度相对平缓以适配切削负载,回程速度更快以缩短空程时间,这种非匀速的运动特性是设计阶段需要重点匹配加工工艺的部分。从设计思路来看,这套机构首先要确定冲头的额定工作行程,以此倒推曲柄的回转半径、摇杆的长度比例以及各铰接点的相对位置,同时要核算各连杆的受力情况,尤其是冲头切削时的反作用力会通过连杆传递到摇杆和曲柄转轴,需要保证各杆件的强度和铰接处的耐磨性能。建模过程中,首先在三维软件里确定固定机架的安装基准面,也就是模型里红色竖杆对应的固定支撑部分,先绘制固定铰支座的定位草图,确定曲柄回转中心、摇杆固定铰点的相对坐标,保证两个固定点的位置精度符合机构运动的几何约束。之后依次绘制曲柄、连杆、摇杆的杆件实体,每个铰接位置都要预留销轴的安装间隙,避免运动干涉,装配时先将固定杆件完全约束在基准坐标系上,再依次通过同轴、重合约束装配活动杆件,完成装配后要进行运动仿真验证,检查冲头的行程是否符合设计要求,各杆件在极限位置是否存在碰撞,运动过程中速度变化曲线是否匹配刨削加工的需求。从安装边界来看,这套机构的横向安装尺寸由摇杆的最大摆幅决定,纵向尺寸需要覆盖冲头的全行程长度,安装时要保证固定机架的刚性,避免切削过程中出现振动影响加工精度,各铰接销轴需要做润滑结构设计,保证长期往复运动下的使用寿命。实际应用中,这类机构常见于中小型牛头刨床的主传动系统,相比液压驱动的刨床,纯机械连杆结构的维护成本更低,传动效率更高,适合中小批量零件的刨削加工场景,建模时特意用不同颜色区分固定件、主动件、从动件和执行端,方便结构设计人员快速理解运动传递路径,也能直接用于机构运动原理的教学演示,帮助初学者理解曲柄摇杆机构将回转运动转化为直线往复运动的实现逻辑。
