小型金属切削成型专用设备结构

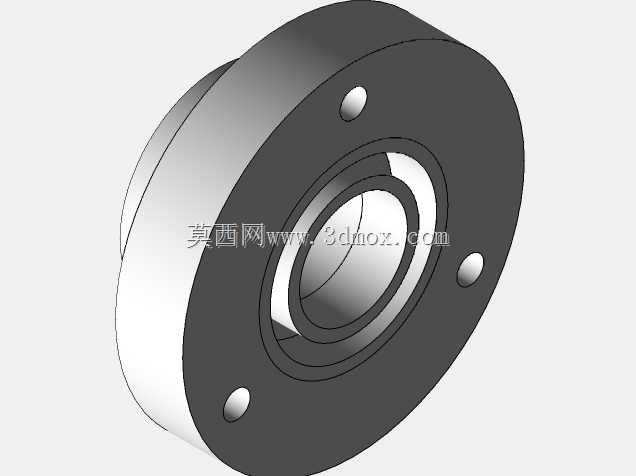

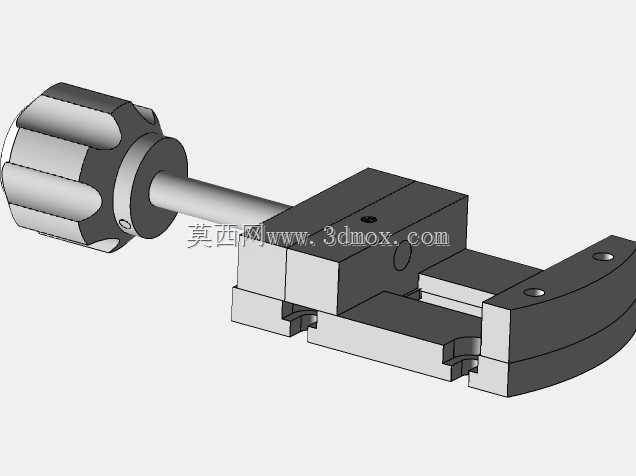

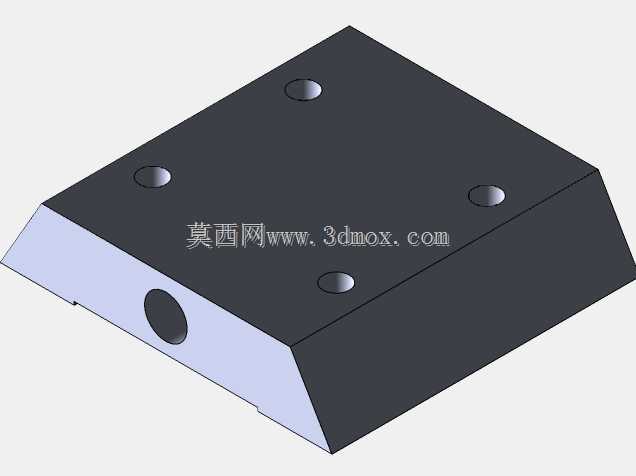

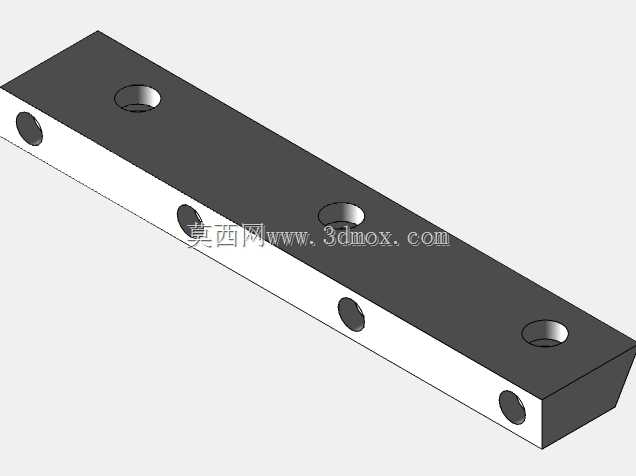

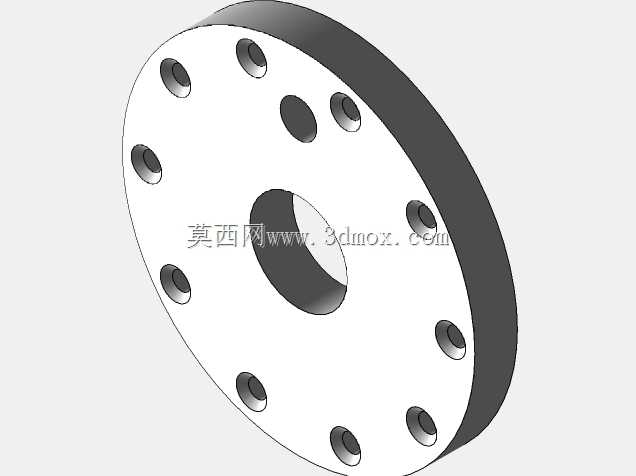

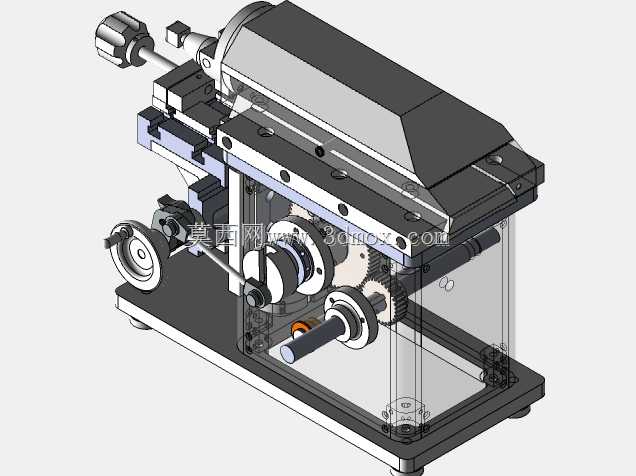

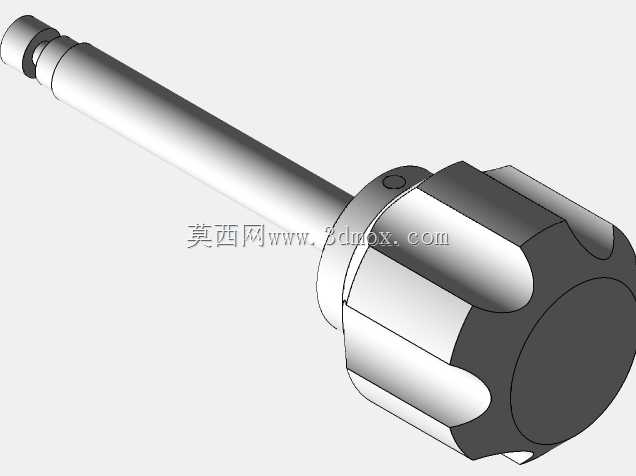

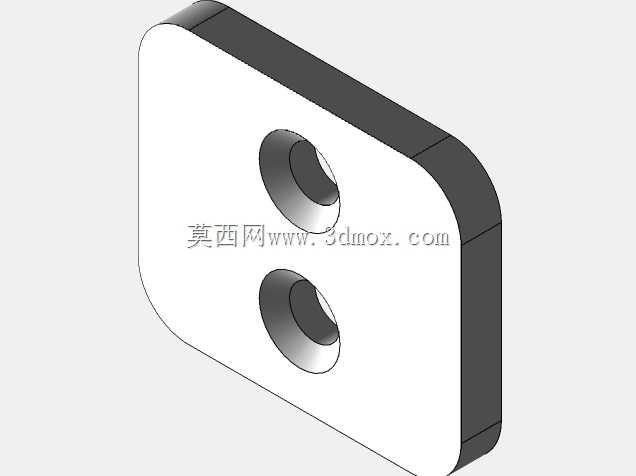

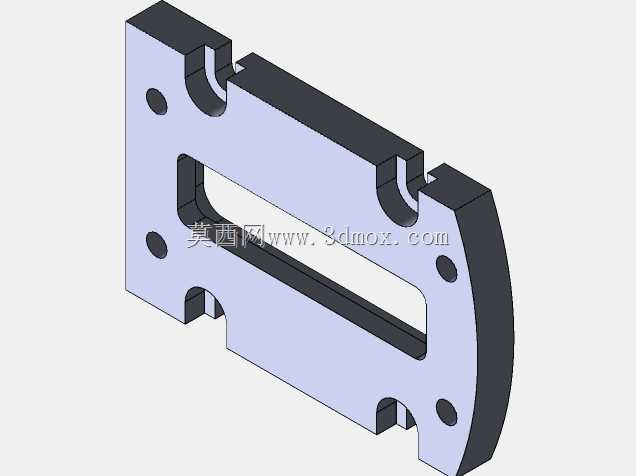

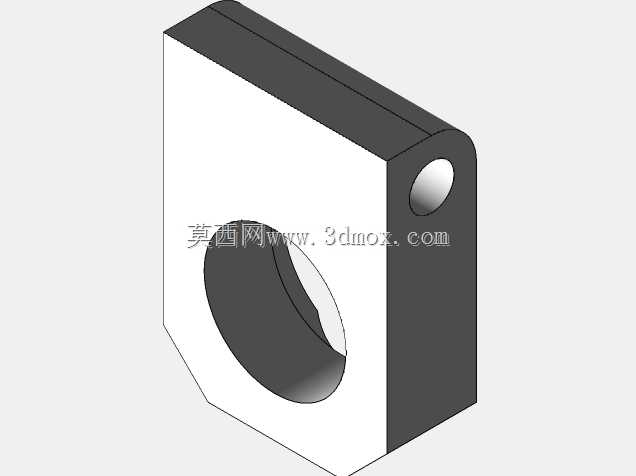

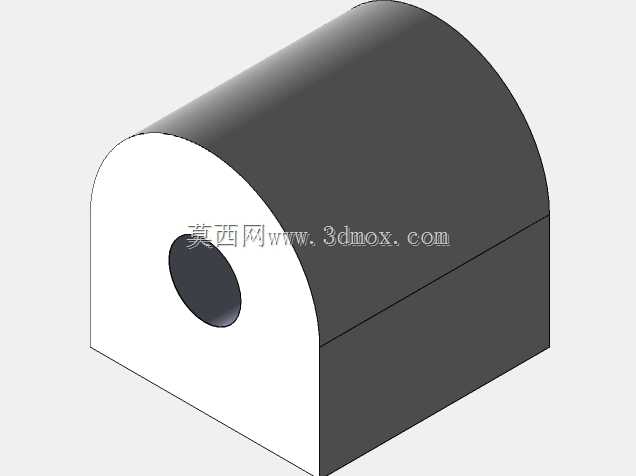

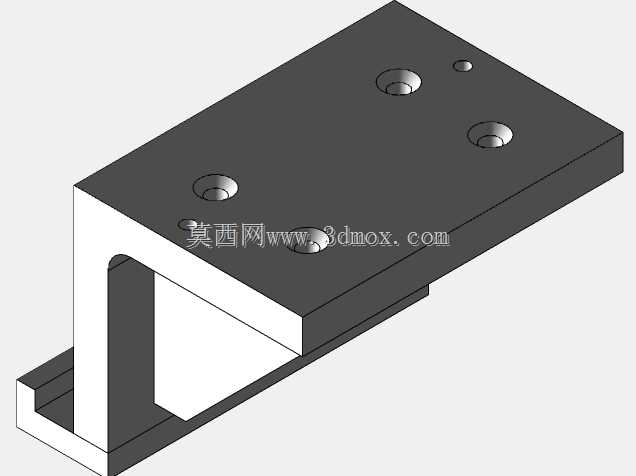

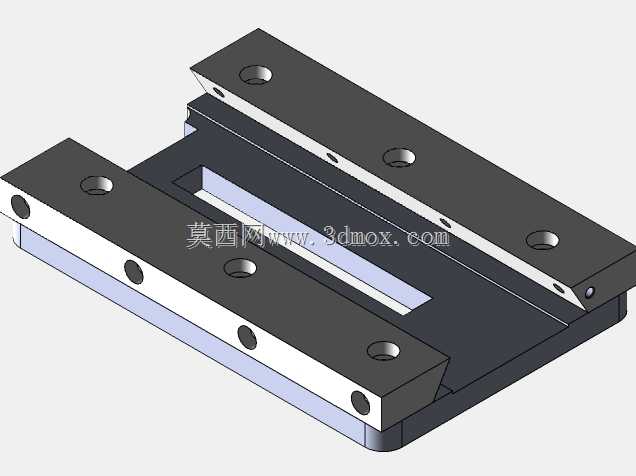

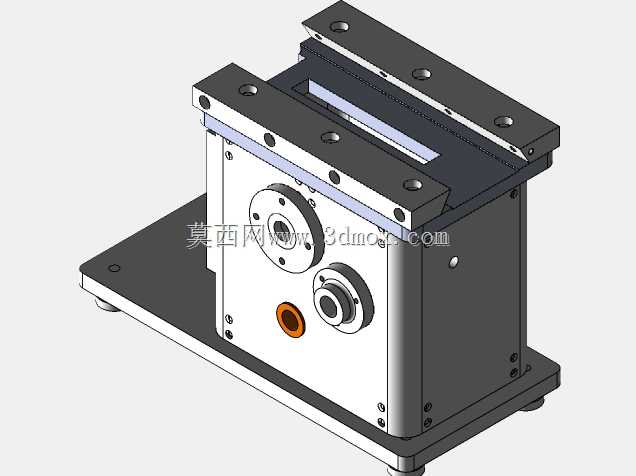

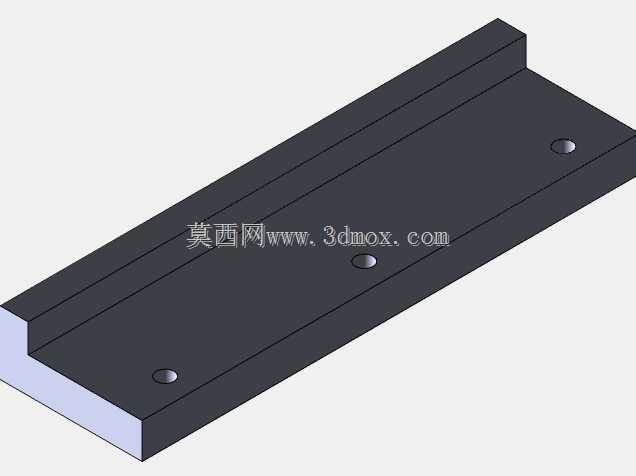

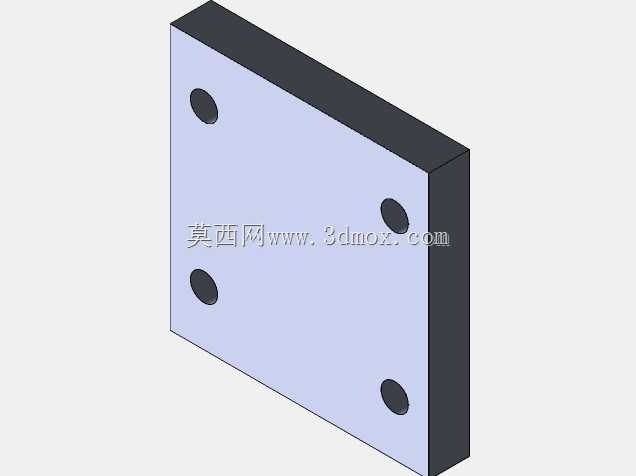

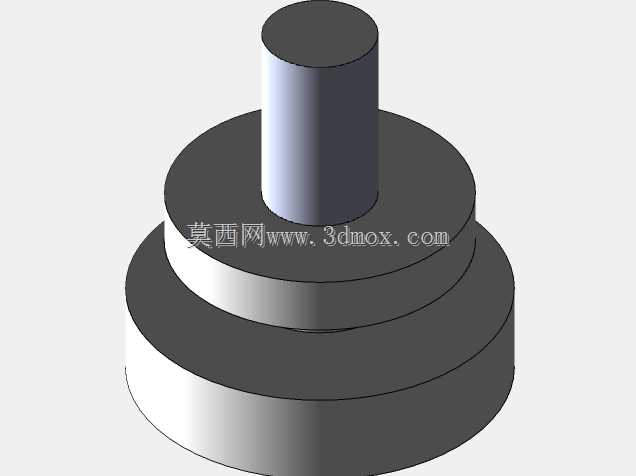

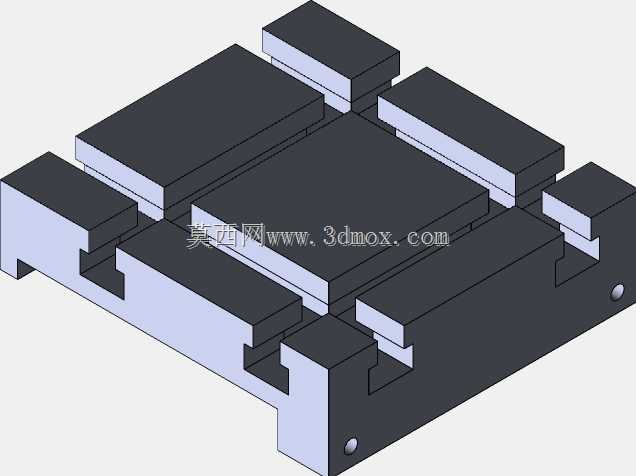

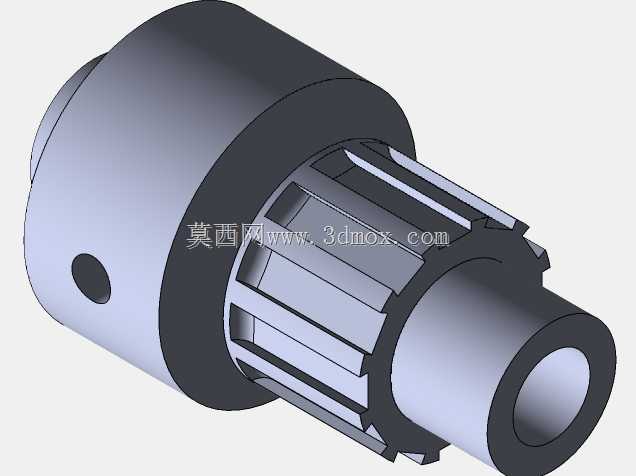

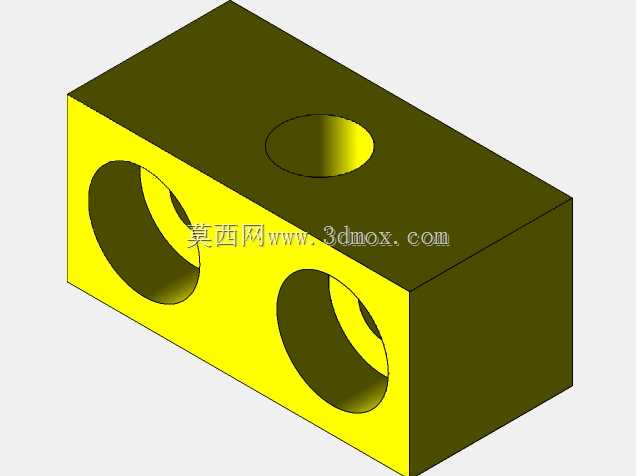

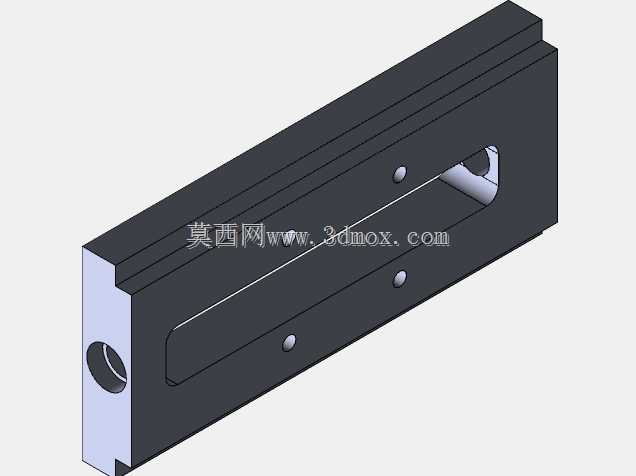

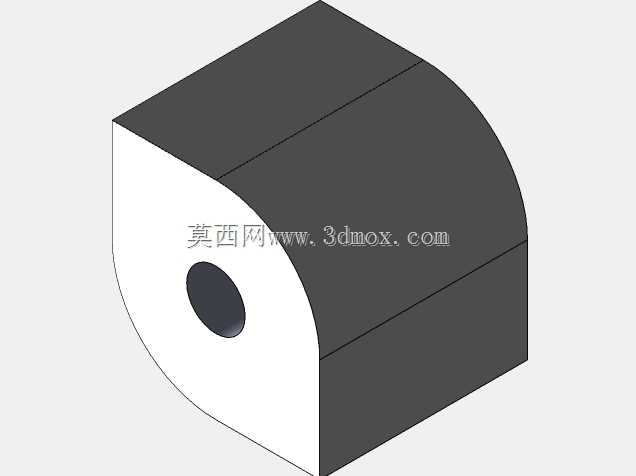

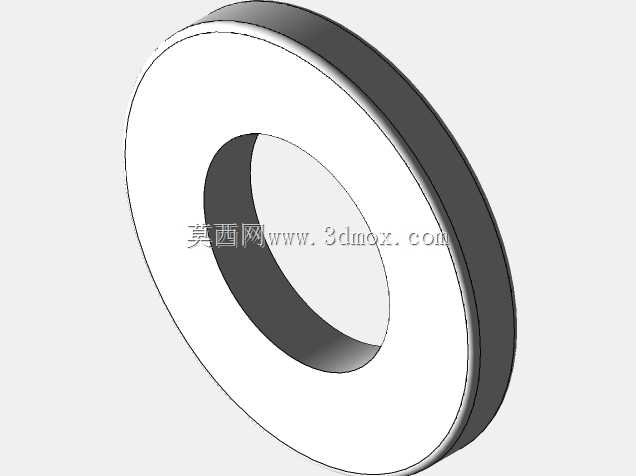

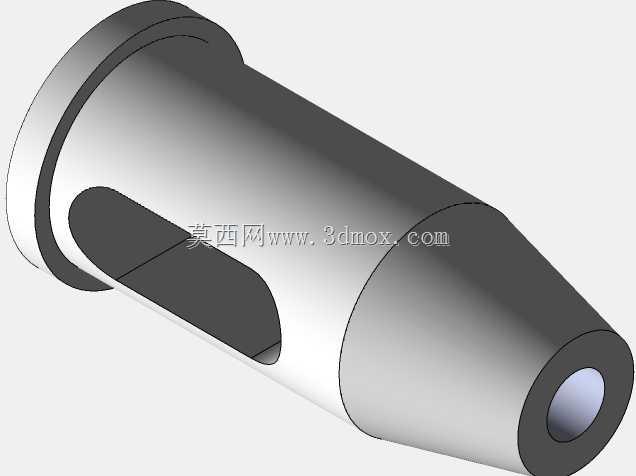

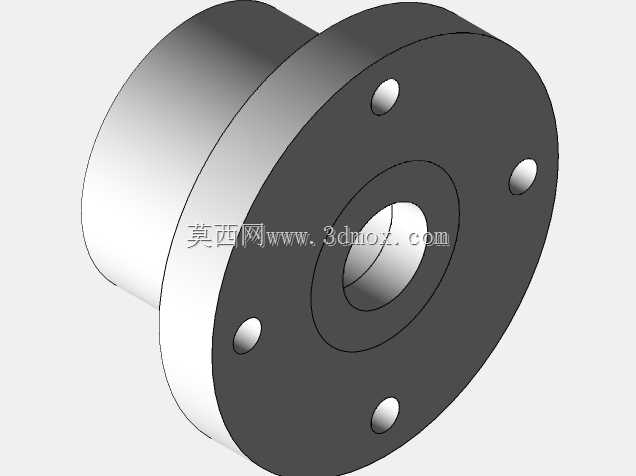

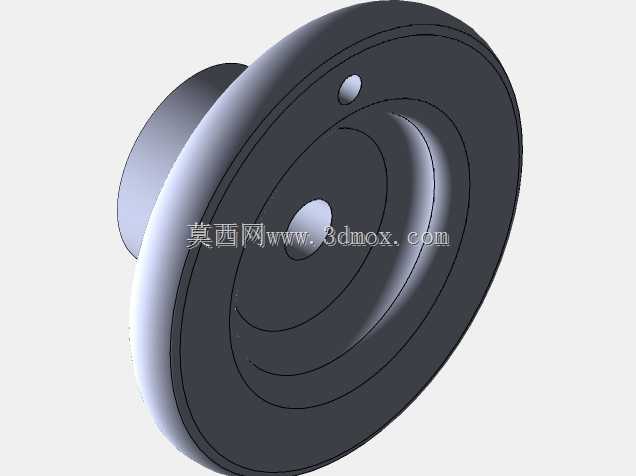

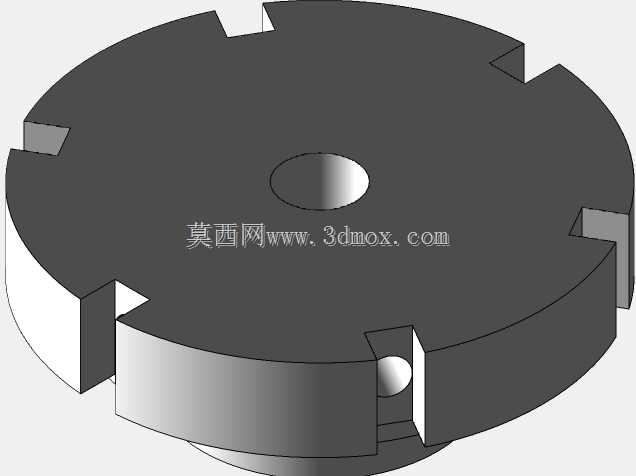

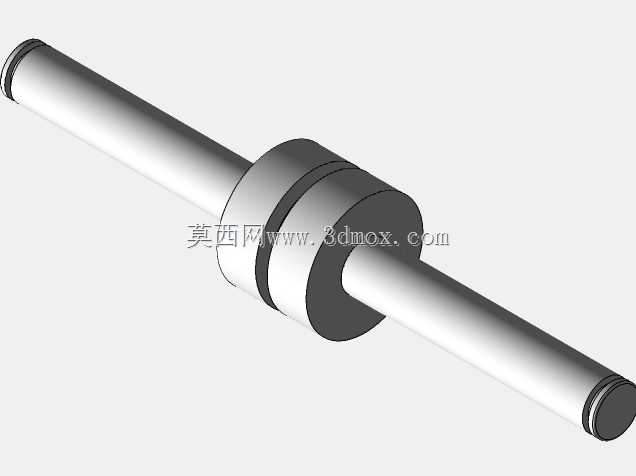

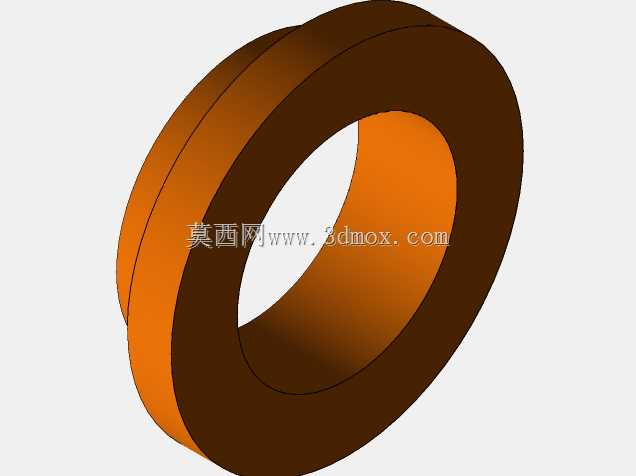

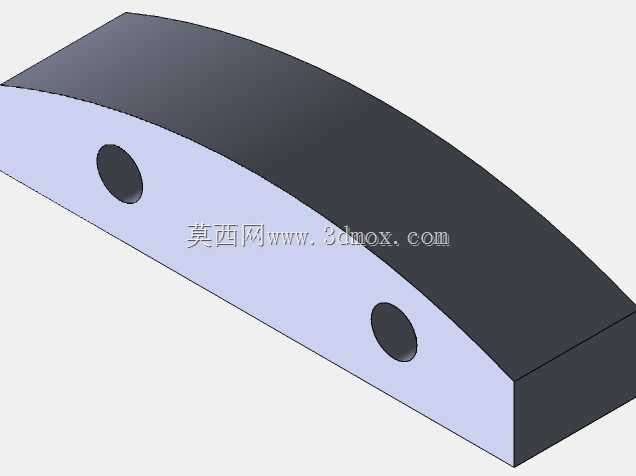

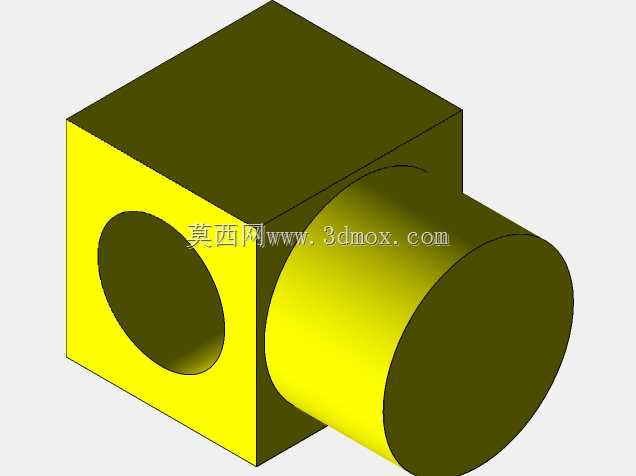

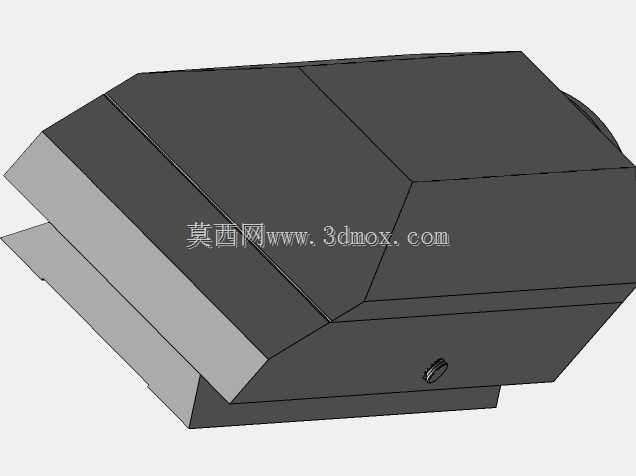

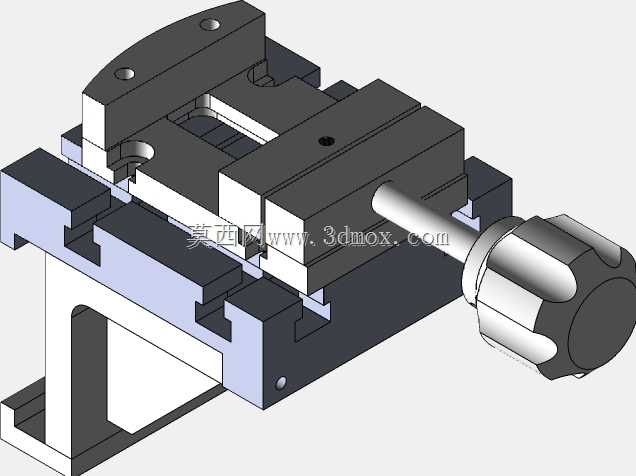

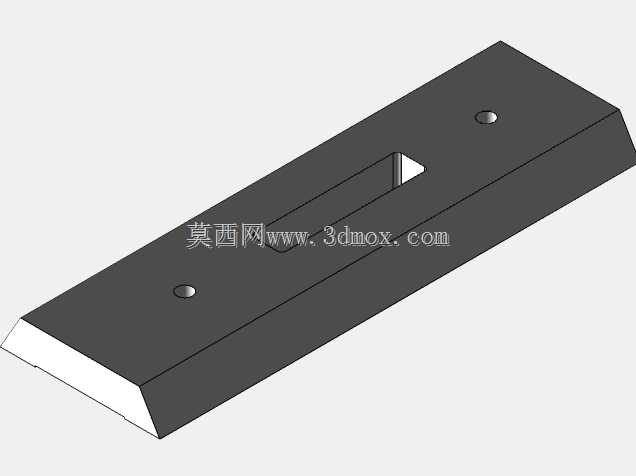

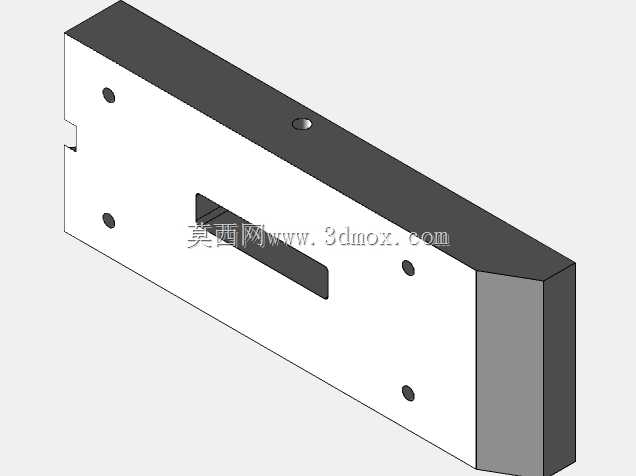

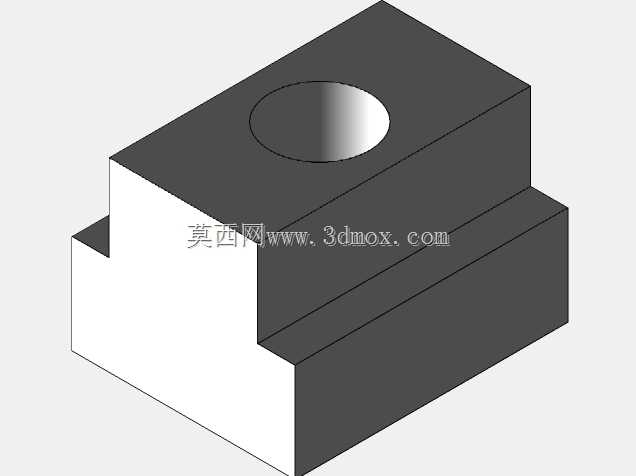

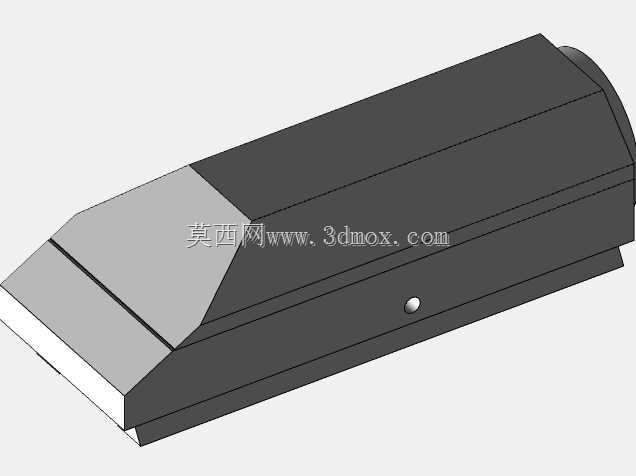

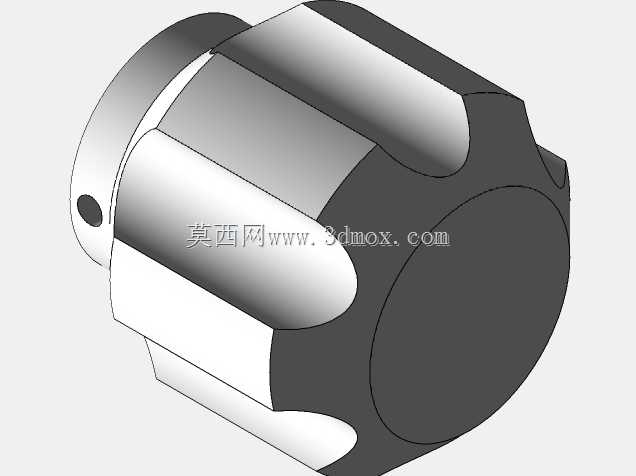

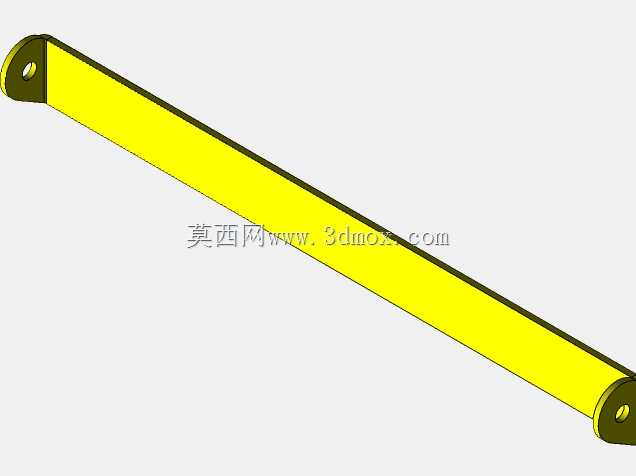

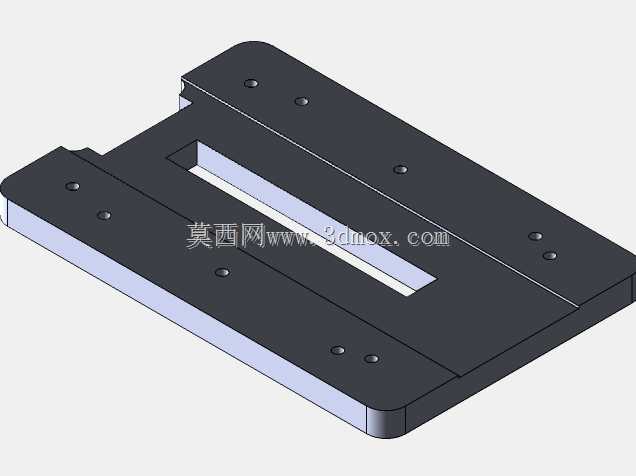

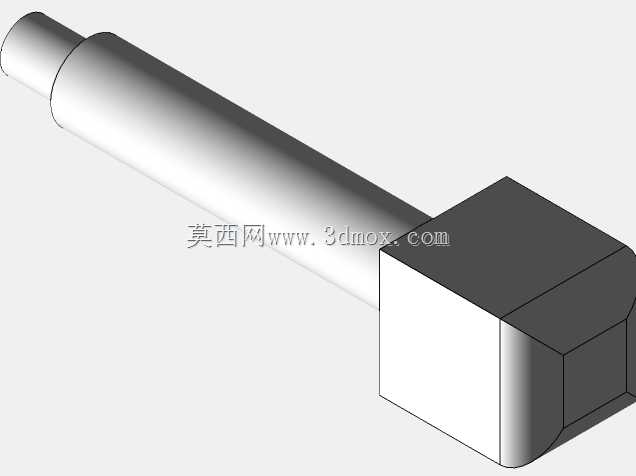

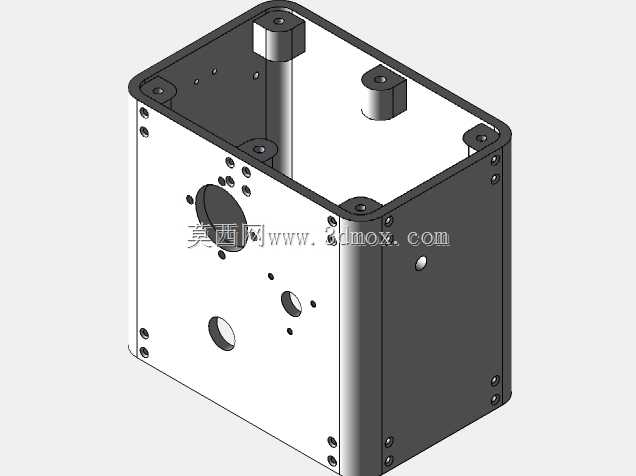

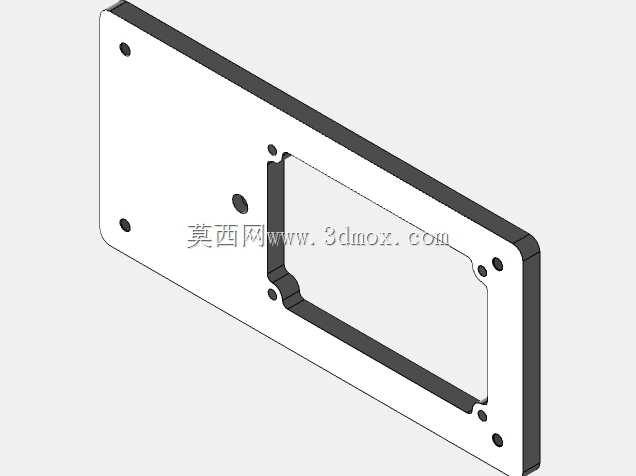

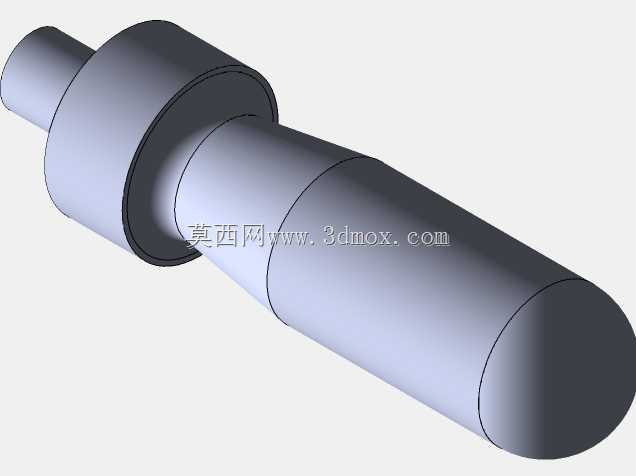

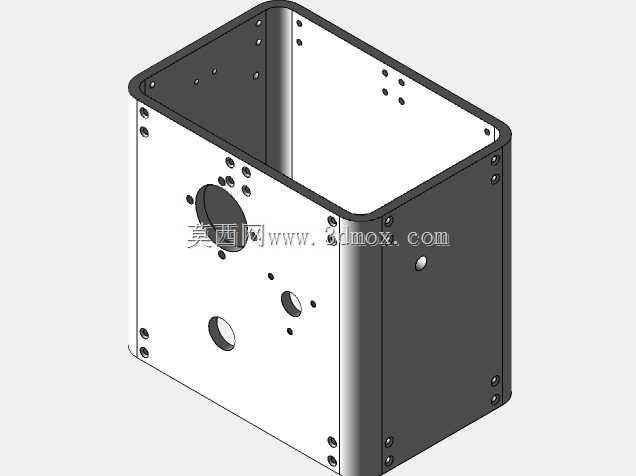

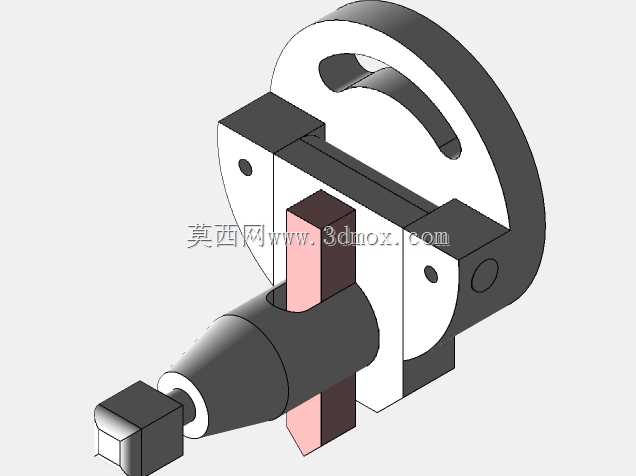

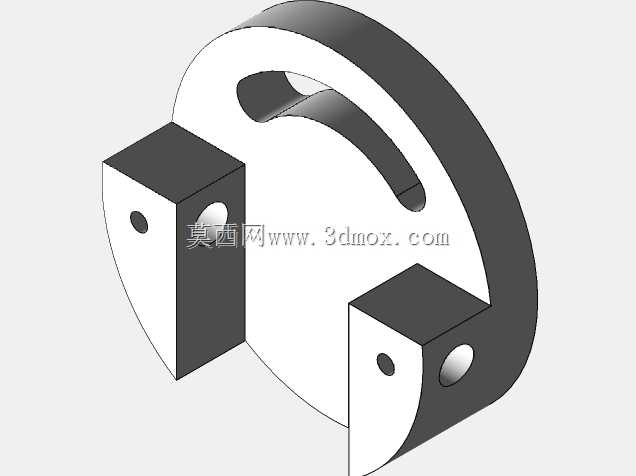

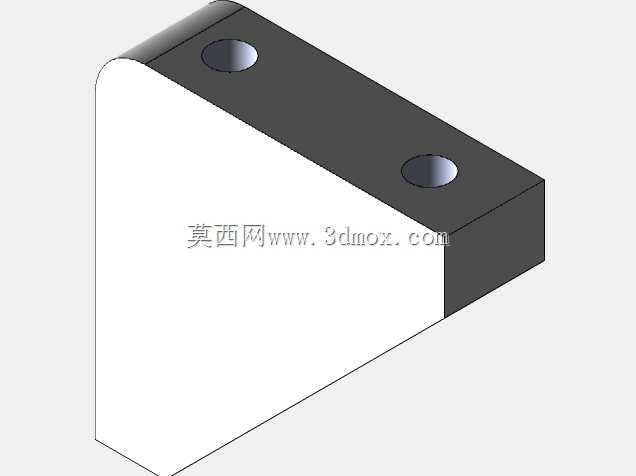

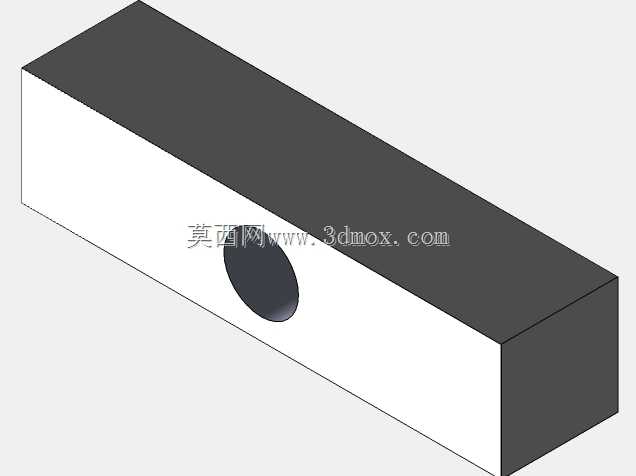

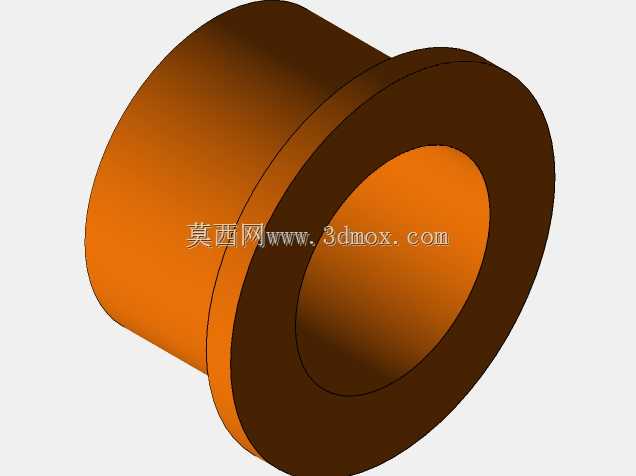

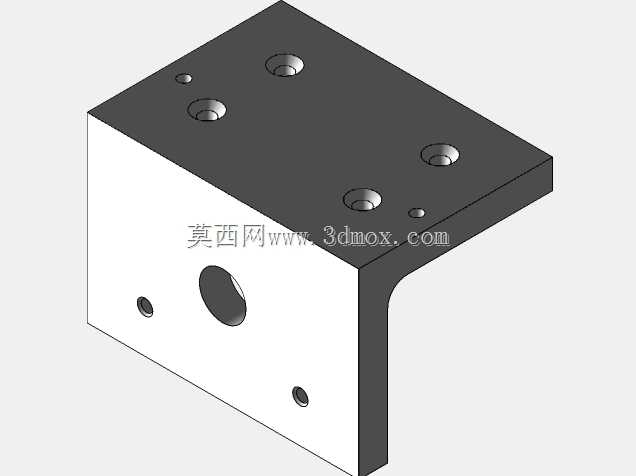

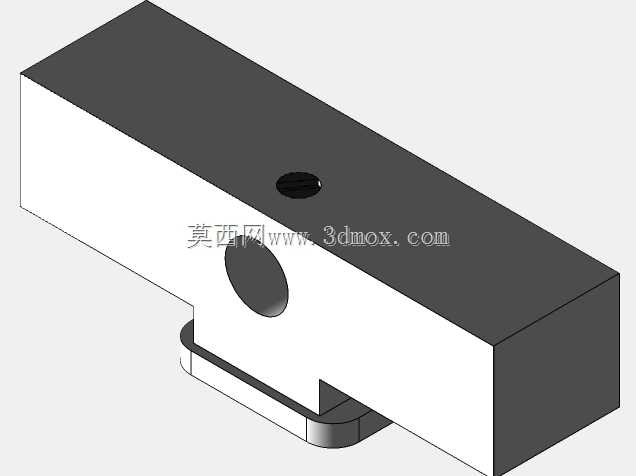

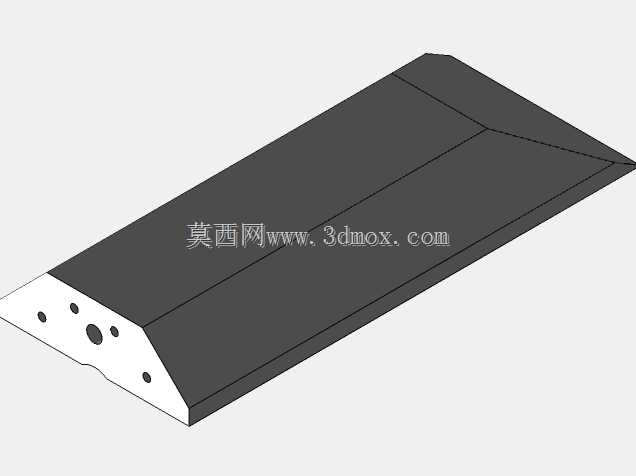

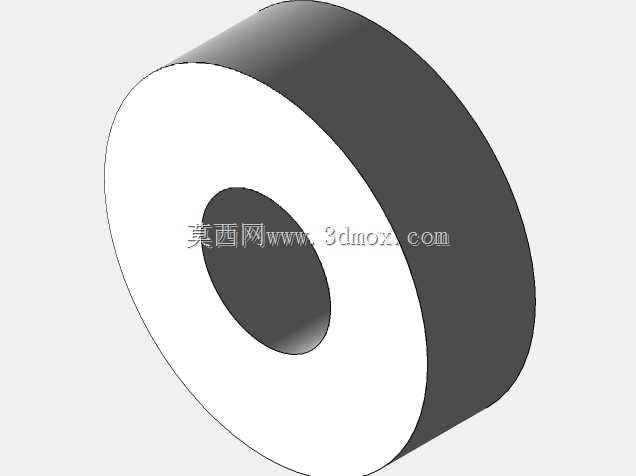

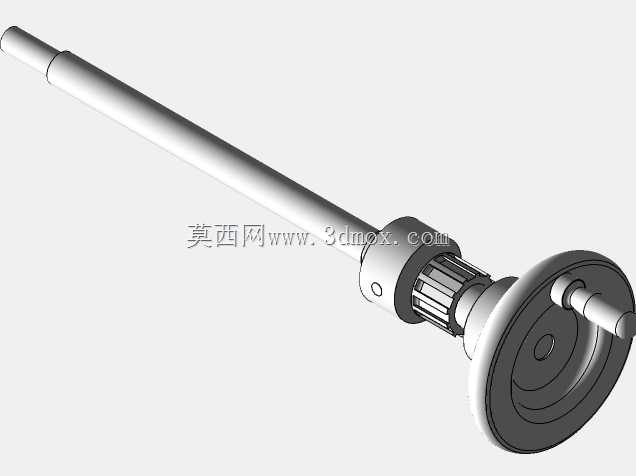

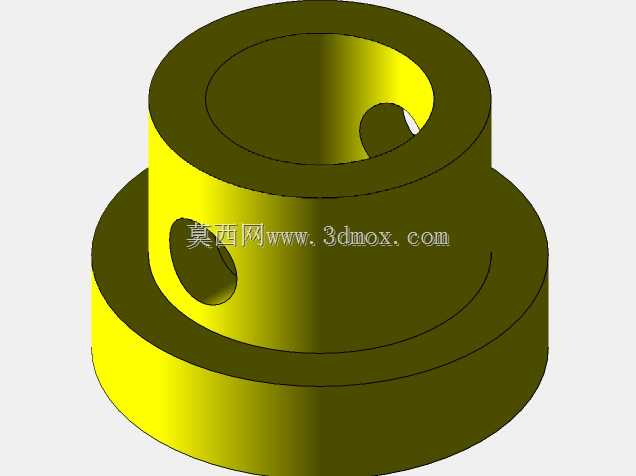

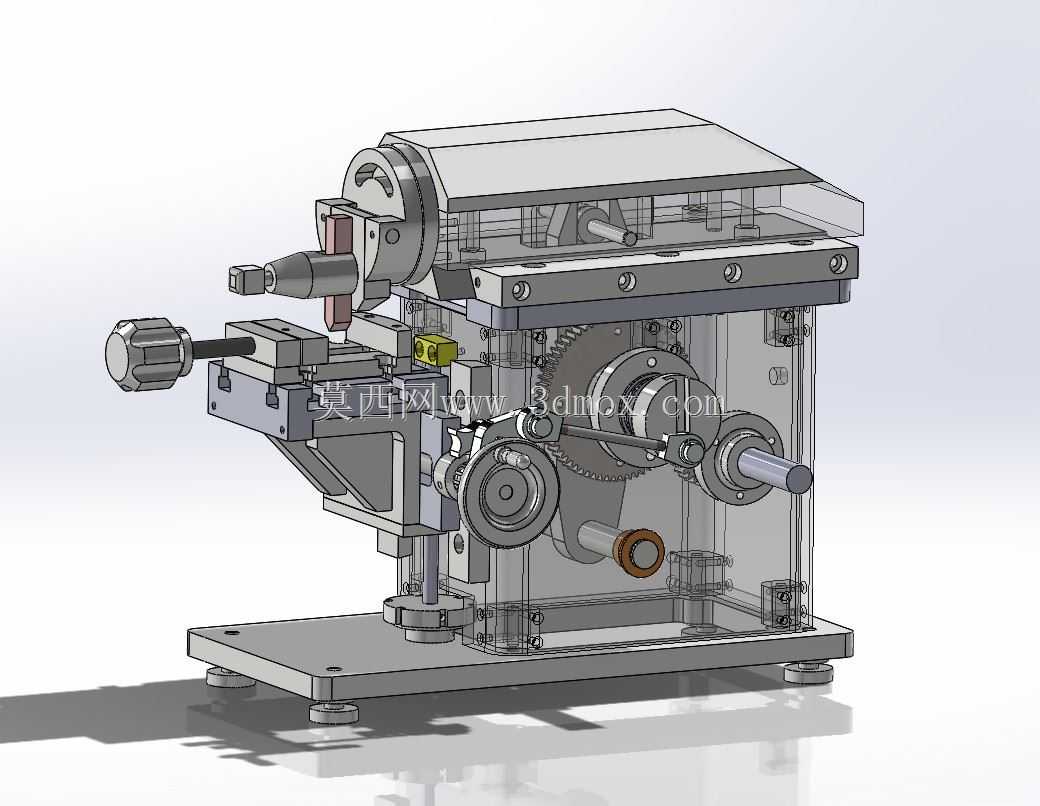

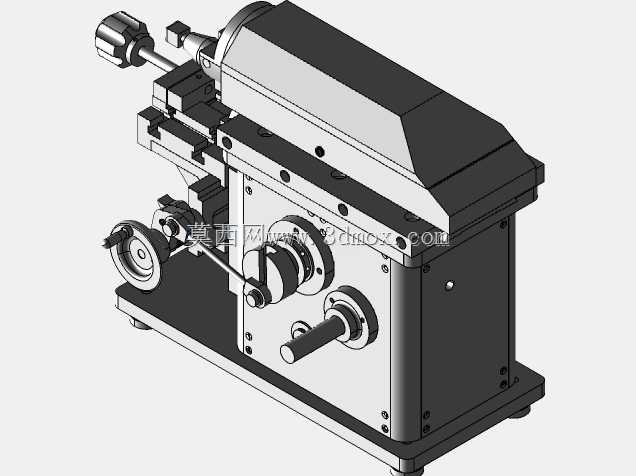

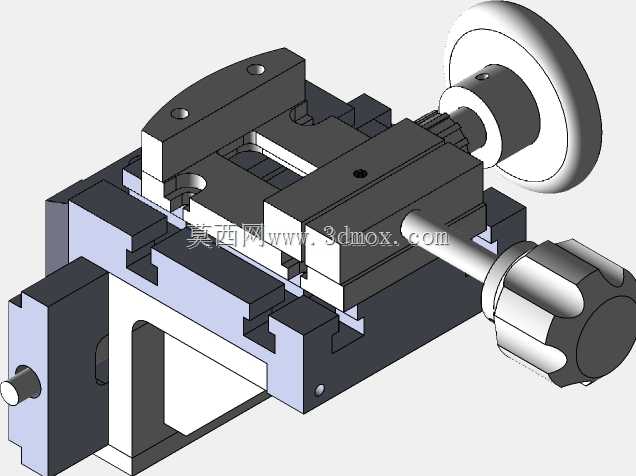

这款小型金属加工成型设备，主要面向小尺寸金属零件的精密车削、端面成型加工场景，常见于五金零配件小批量生产、仪表零件修配、教学实训加工等工况，可完成棒料类金属工件的外圆车削、台阶成型、端面修整等工序，适配铜、铝、低碳钢等易切削金属材料的轻负荷加工。从结构设计逻辑来看，整体采用立式底板支撑布局，底部安装可调脚杯来适配不同平整度的安装台面，安装时需预留左右各150mm、前后各200mm的操作与维护空间，整机台面占用尺寸控制在400mm*300mm范围内，可直接放置在标准钳工工作台面上使用，无需额外做地基固定。建模过程中先从底部安装底板开始绘制，先确定四个脚杯的安装孔位、主轴安装座的定位基准，再逐步搭建内部的齿轮传动组：动力输入轴从设备侧方伸出，可外接电机或者手摇驱动，通过直齿轮组将动力传递到前端的工作主轴，主轴前端配套弹性夹头结构来装夹待加工棒料，传动齿轮的侧隙控制在0.02-0.05mm区间，保证传动平稳无卡滞。进给部分采用十字滑台结构，横向进给手轮带动丝杠驱动拖板做X向移动，纵向进给手轮实现Z向进刀，滑台导轨采用燕尾槽结构，配合调节镶条来调整导轨配合间隙，保证进给的顺滑度与刚性，刀架部分安装在横向拖板上，可装夹标准小型车刀，刀架的压紧结构采用快拆式设计，换刀时无需完全拆卸压紧螺栓即可完成刀具更换。设备上部设置半透明防护盖板，既可以观察内部齿轮传动的运行状态，也能防止加工过程中切屑飞入传动机构造成卡滞，侧方的调节手柄用于控制主轴的启停与转速切换，通过拨叉滑移齿轮实现不同转速档位的切换。建模时先完成各个零件的单独建模，对齿轮、丝杠、轴承等标准件优先调用标准件库模型，再按照装配约束关系完成总装，装配过程中重点校验主轴与进给导轨的平行度、滑台移动的行程极限，避免出现运动干涉，最后对各个配合面做公差标注，指导后续的零件加工与装配调试。
