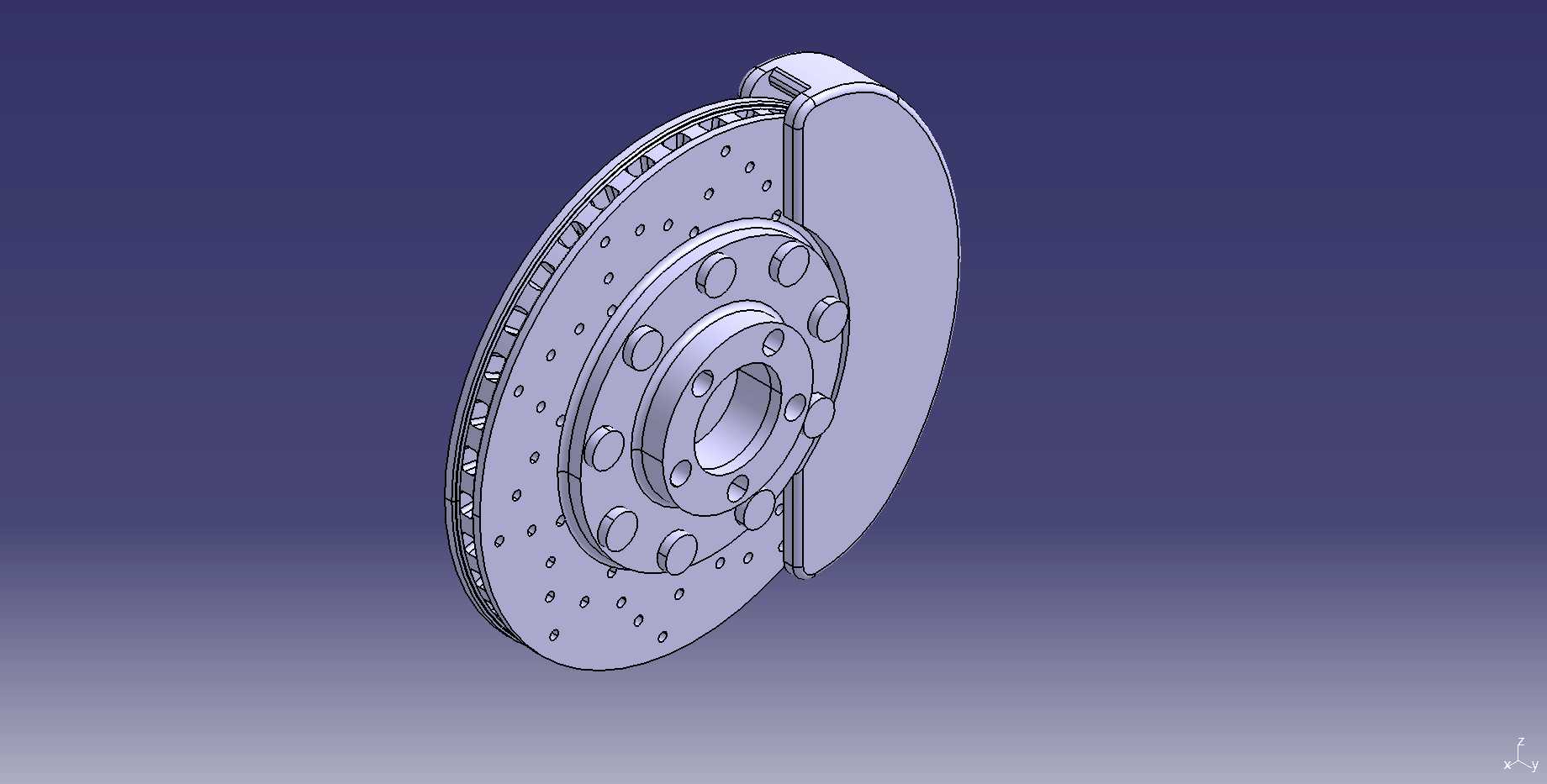

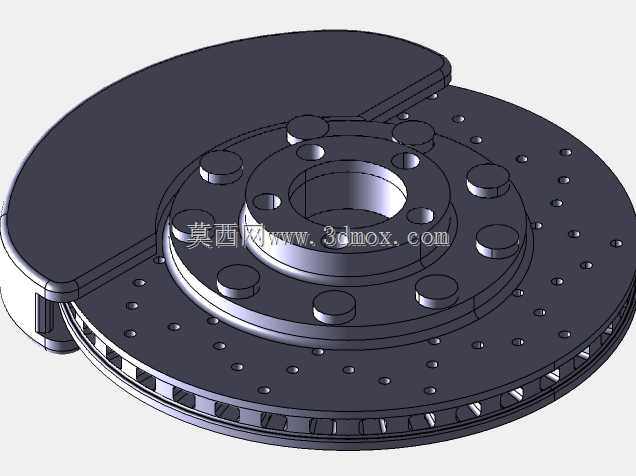

日常做底盘制动类部件建模时,最先要锚定的是实车安装的边界约束,不能上来就堆特征。先梳理安装位的匹配逻辑:这个刹车盘的中心安装毂要对应轮毂轴头的配合公差,周向均布的螺栓过孔位置度必须卡准,不然装车时会出现孔位错位,强行紧固会引发制动抖动。盘体的通风道结构是设计核心,两层摩擦面之间的导流筋不是随便排布的,要顺着车辆行驶时的气流走向做倾斜角度,保证车辆行进时冷空气能顺着风道快速穿过,带走制动摩擦产生的热量,避免长下坡连续制动时出现热衰减,摩擦面的划线槽是用来快速排走制动过程中产生的磨屑,避免磨屑夹在刹车片和盘体之间引发异常磨损、制动异响。建模的时候先从旋转特征做基础盘体的毛坯轮廓,先画中心毂的截面轮廓,旋转生成基础实体后,再切出中心的轴头配合孔,接着阵列周向的安装螺栓过孔,这一步要注意孔的倒角处理,避免安装时螺栓孔边应力集中出现开裂。之后处理摩擦面的通风腔,先在两层盘壁之间画出单根导流筋的截面,沿圆周阵列后和内外盘壁做布尔合并,保证风道的壁厚均匀,避免铸造时出现缩孔缺陷。摩擦面的划线槽要做等深的切除特征,槽的边缘要做微小的倒角,避免槽口应力集中引发盘体开裂。配套的制动背板部分,要匹配刹车片的安装行程,背板的弧度和盘体的外圆要保留均匀的间隙,避免制动回位时出现拖滞。整个建模过程要反复核对安装边界尺寸:中心孔的配合直径、安装孔的节圆直径、盘体的总厚度、摩擦面的有效工作半径,这些尺寸直接决定了部件能不能和现有悬架、卡钳匹配,不能只看外观效果忽略装配约束。摩擦面的平面度要求在建模时就要考虑进去,后续出工程图时要标注对应的形位公差,保证制动时刹车片和盘体能完全贴合,不会出现偏磨。通风道的数量和筋的厚度也要匹配盘体的外径尺寸,太小的盘体做过多风道反而会降低结构强度,太大的盘体风道数量不足又会影响散热效率,要在散热性能和结构强度之间找平衡。
