复古相机彩色滤镜调色组件结构设计

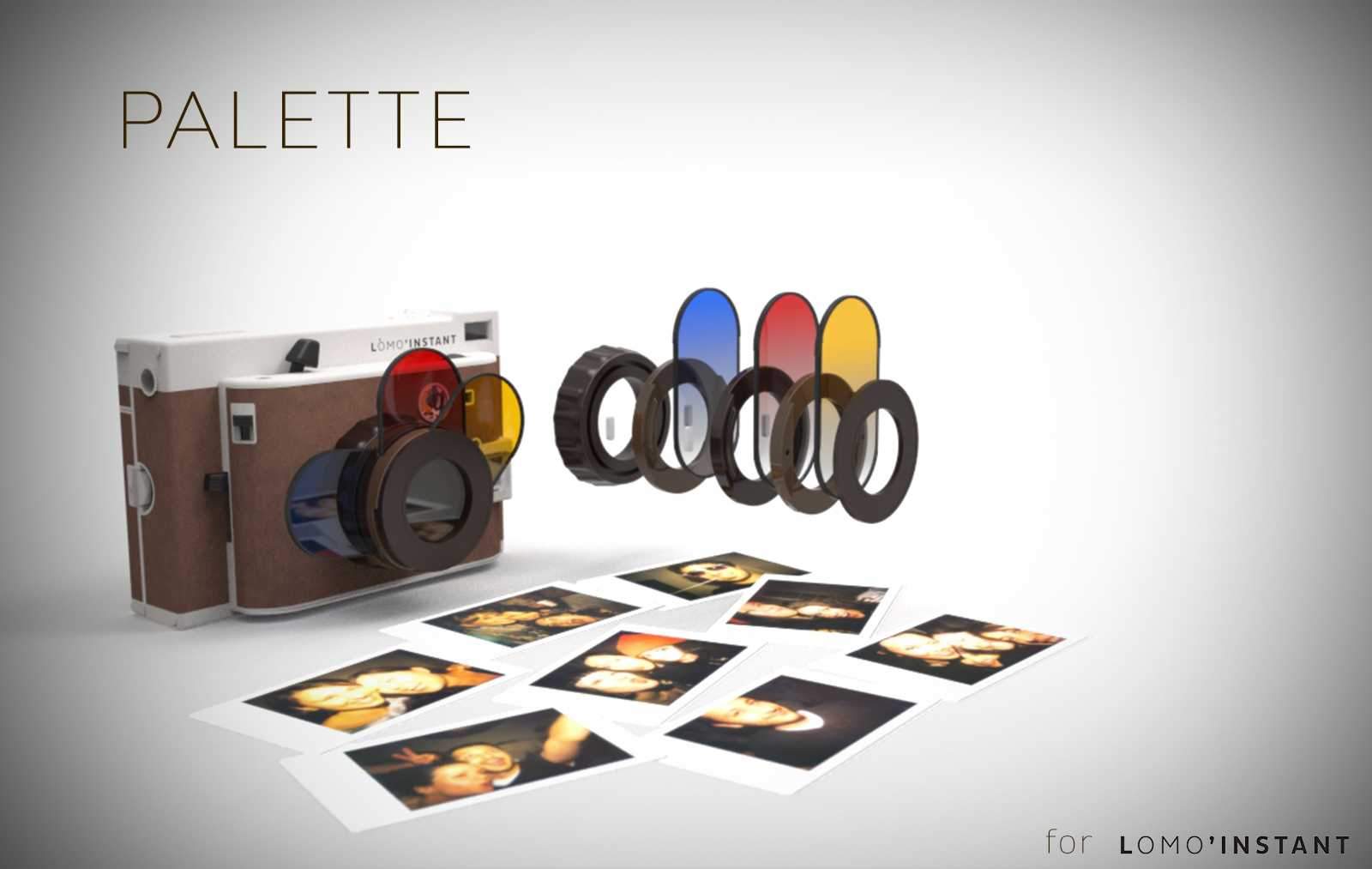

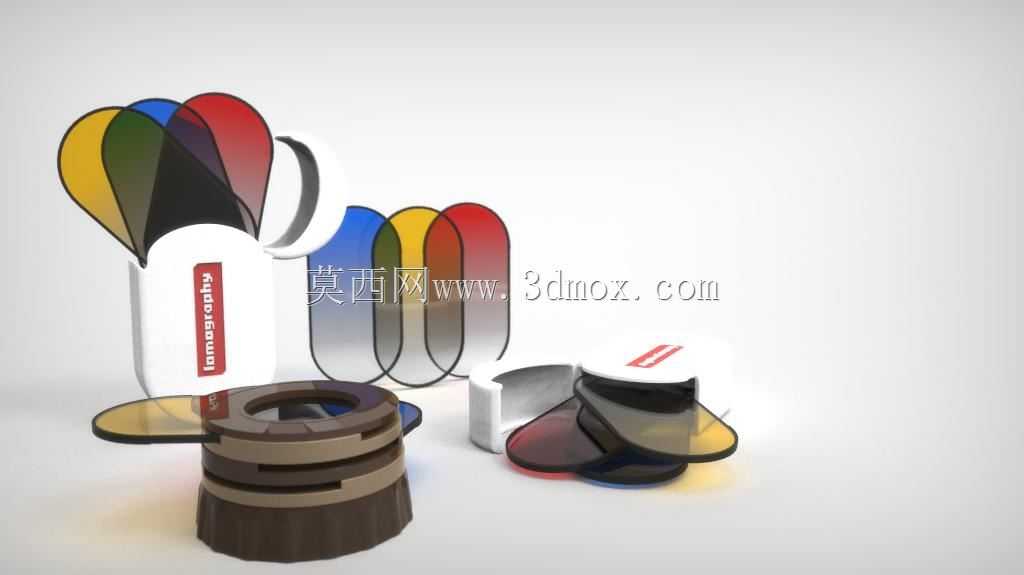

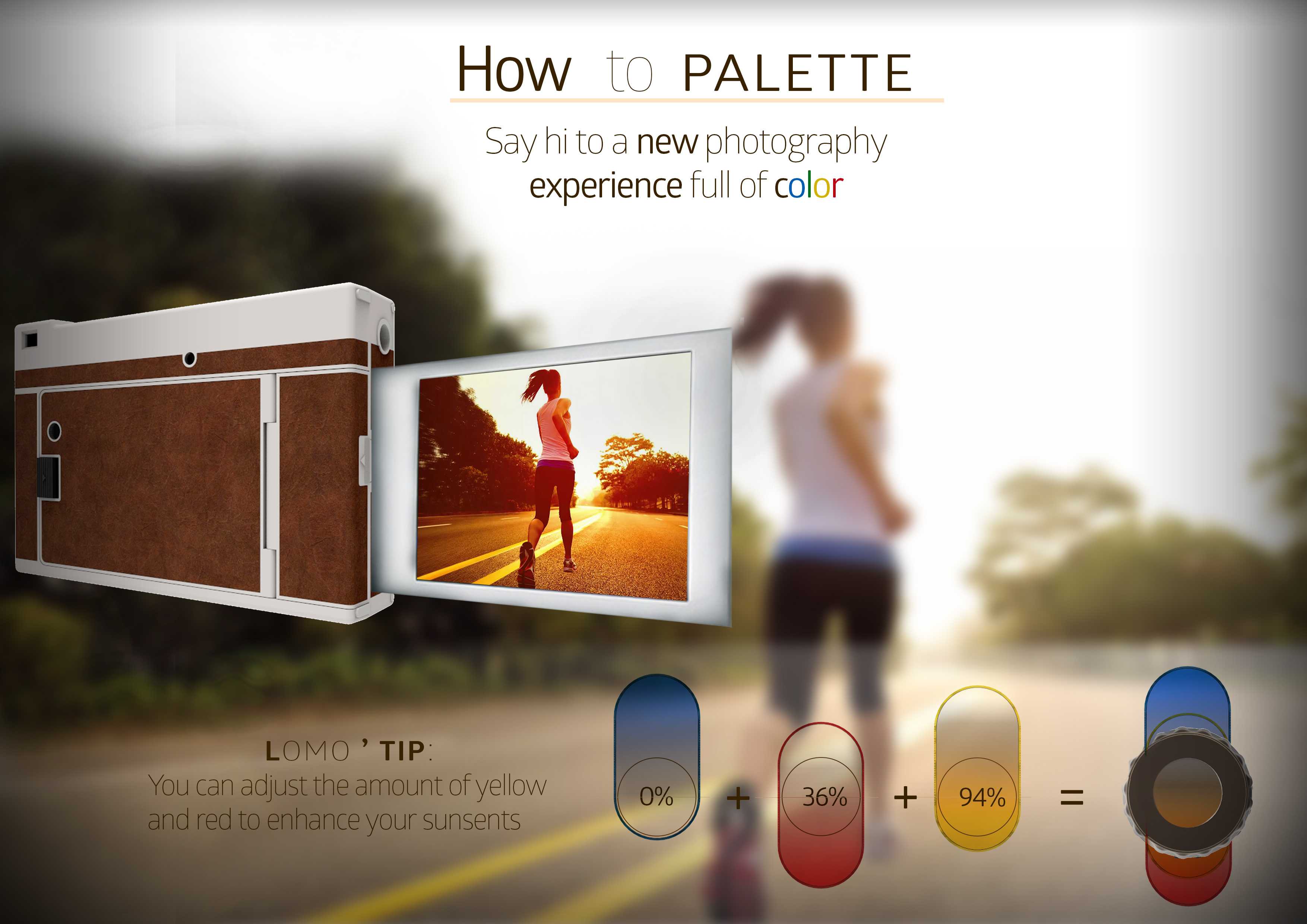

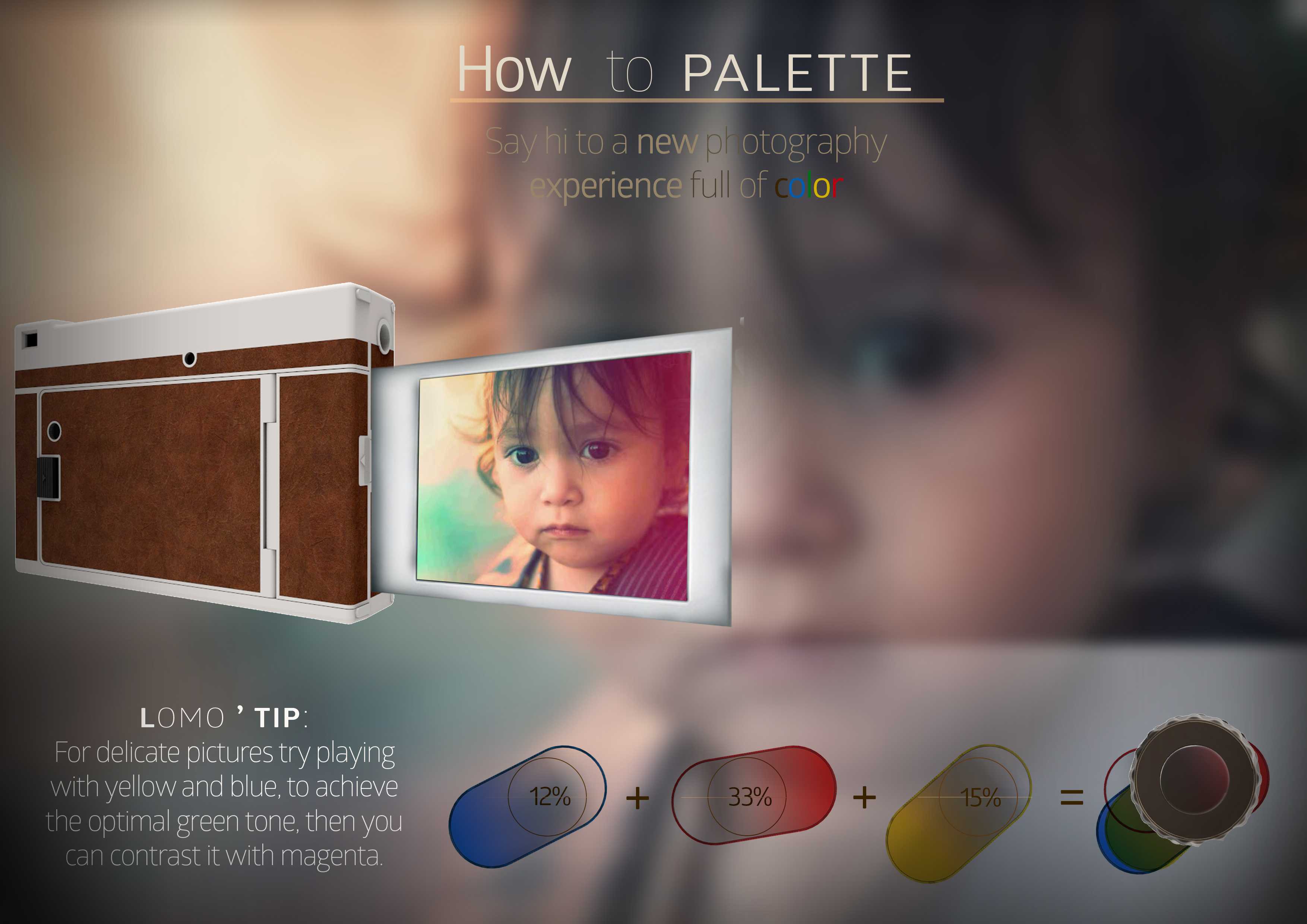

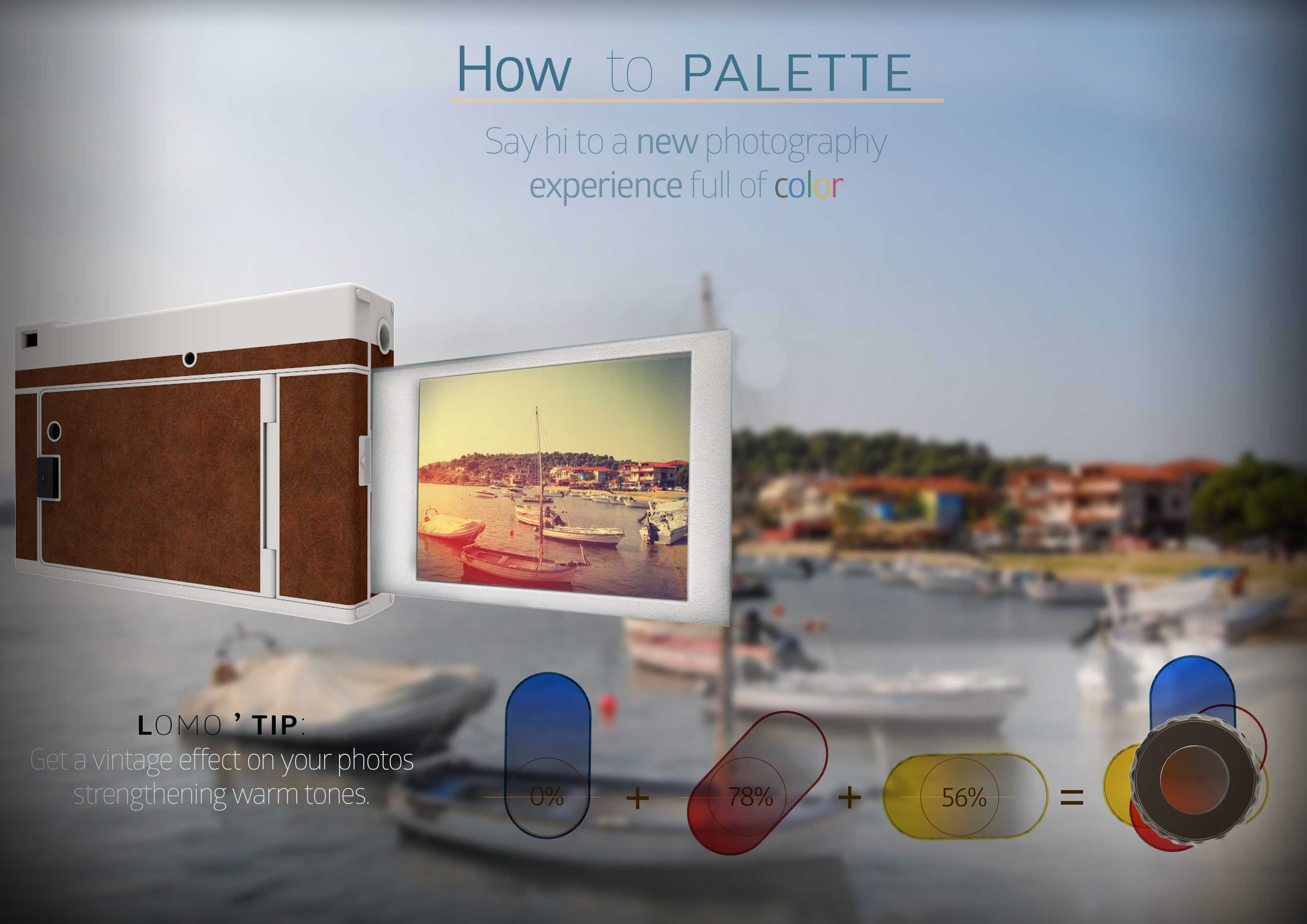

做这套结构的初衷，是解决外拍时携带多片圆形滤镜易丢、换片繁琐的痛点，日常人像、风光摄影场景里，经常需要快速切换不同色温的滤镜片来调整画面色调，传统单片螺纹滤镜每次拧动更换不仅耽误拍摄时机，多片叠放还容易出现暗角，随身收纳的滤镜包掏取也很麻烦。整套组件的核心是多片滤镜片的旋转切换结构，基座采用和镜头前端标准滤镜螺纹匹配的接口设计，安装边界完全适配常规135画幅复古旁轴相机的镜头外径，不会超出镜头前端的遮光罩安装位，每片滤镜片通过带阻尼的旋转轴固定在基座上，相邻滤镜片之间采用钕磁铁做吸附定位，旋转到工作位时能自动吸合锁定，避免拍摄过程中镜片移位。建模时先在SolidWorks里确定镜头接口的基准面，先画出基座的环形主体，预留出和镜头配合的内螺纹公差，螺纹精度按照6H级配合来做，保证拧动顺畅不卡滞。之后拆分每片滤镜的安装支架，支架采用薄壁环形结构，壁厚控制在1.2mm，既保证足够的结构强度承托光学镜片，又不会因为过厚遮挡镜头边缘成像。旋转轴的位置做了偏心设计，确保每片滤镜片旋转到工作位时能完全覆盖镜头通光孔径，旋转到闲置位时能完全错开光路，不会在画面里留下边缘阴影。磁吸定位的凹槽开在支架的接触面，磁铁嵌入后做齐平处理，避免旋转时出现剐蹭。滤镜片本身的光学部分按照平面光学件的建模要求做平行度约束，厚度统一为2mm，和支架的配合采用过盈0.05mm的压装设计，不需要额外打胶固定，后期更换镜片也方便。实际使用时，只需要把基座拧在镜头前端，需要哪种色调的滤镜就把对应镜片旋转到镜头正前方，磁吸结构会自动固定位置，不需要额外锁紧，调整滤镜强度时可以把相邻的两片滤镜旋转到部分重叠的位置，通过重叠面积控制滤色程度，不用反复拆装更换镜片。整套结构的所有旋转部位都做了R0.3的圆角处理，避免锐角划伤手或者刮花镜头表面，基座外侧做了细滚花纹理，方便安装时拧动发力，不会打滑。
