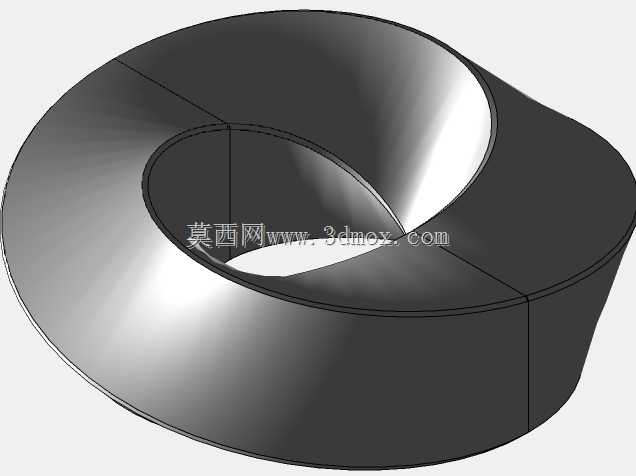

带曲面扭转结构的胖型莫比乌斯环结构件

做这类连续扭转曲面构件的时候，最先要明确的是实际落地的应用边界，这类带单侧连续曲面的环形结构，常被用在非标设备的导向滑轨、文创展示装置的支撑骨架、特种输送线的闭环轨道场景里，区别于常规薄壁莫比乌斯环，这款做了加厚的胖型截面，能承受更高的径向载荷，不会因为薄壁结构在长期循环受力下出现形变开裂。建模的时候不用先画好完整闭环再做扭转，那样很容易出现曲面褶皱，尤其是加厚截面的时候容易出现几何报错，得先确定环体的中心轨迹线，把扭转角度沿着轨迹线做均匀参数映射，这里用到trajpar参数做轨迹驱动的时候，要把截面的扭转角度和轨迹长度做线性绑定，保证整圈360度扭转的过渡是均匀的，不会出现局部扭转角度突变导致的曲面不光顺。画中心轨迹的时候要先定好整体的外轮廓尺寸，环形的外径要匹配安装场景的预留边界，截面的宽厚比要根据实际受力调整，这款的截面做了圆角过渡，没有尖锐棱角，不管是做金属3D打印还是注塑开模，都能减少应力集中点，后续做表面处理的时候也不会出现积料或者打磨死角。实际装配的时候，这类闭环扭转结构不需要做拼接焊缝，整圈连续的结构能让循环运动的部件沿着曲面平滑过渡，不会出现常规拼接环的接缝卡顿问题，比如用在循环输送的导向槽里，工件能沿着扭转曲面自然完成翻面，不需要额外加装翻转机构，能简化整套设备的结构复杂度。建模过程中要反复检查曲面的高斯曲率分布，尤其是扭转角度最大的位置，要保证加厚之后的壁厚是均匀的，不能出现局部壁厚过薄导致的强度不足，也不能因为壁厚不均导致后续加工的时候出现收缩变形。做轨迹参数绑定的时候，要注意截面的起始方向和轨迹线的法向保持对齐，不然扭转到后半段的时候会出现截面偏移，导致整个环体的对称性被破坏，后续做装配定位的时候就没法找到统一的基准面。这类加厚的莫比乌斯结构相比薄壁款，还能直接作为承载构件使用，不需要额外加装支撑骨架，自身的环形结构就能提供足够的结构刚度，安装的时候只需要在环体的非工作曲面位置加工定位孔，就能直接固定在设备机架上，不需要做复杂的适配工装。
