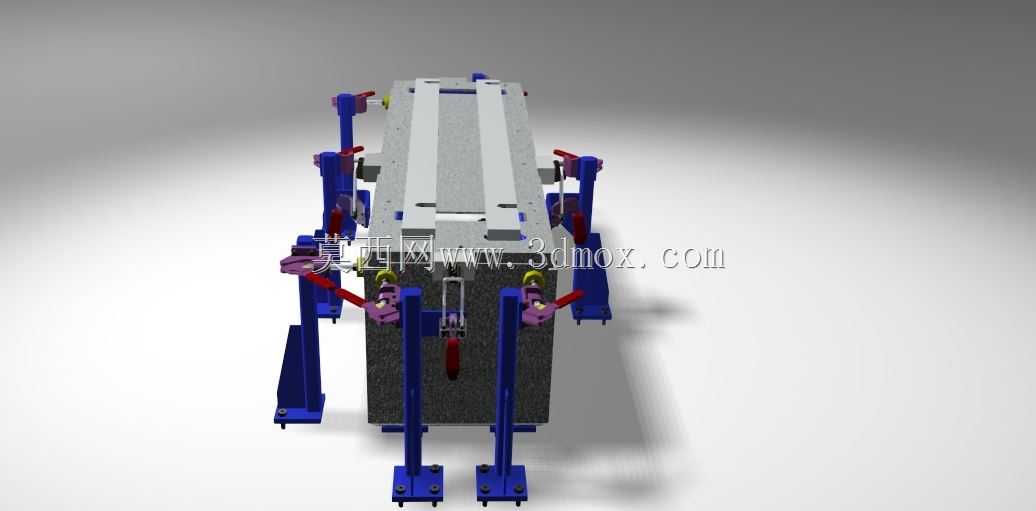

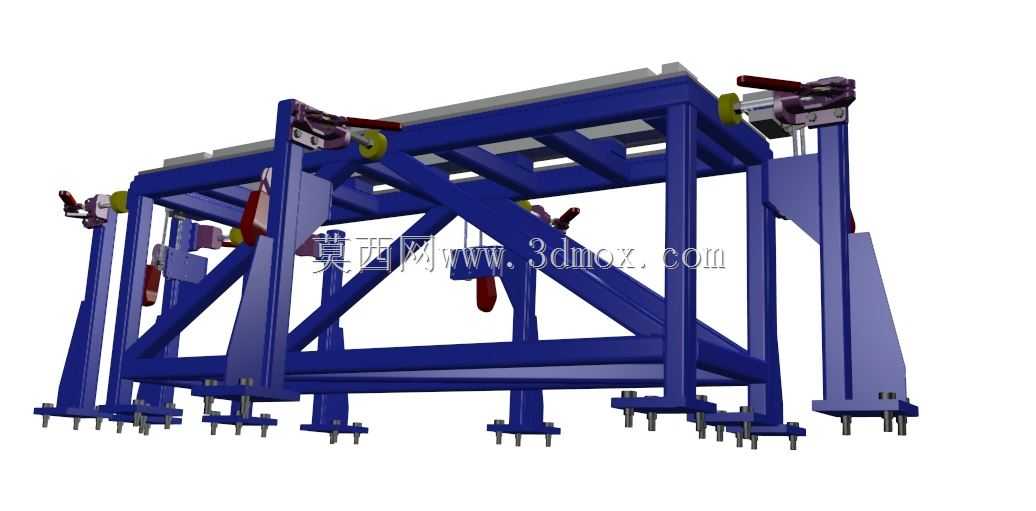

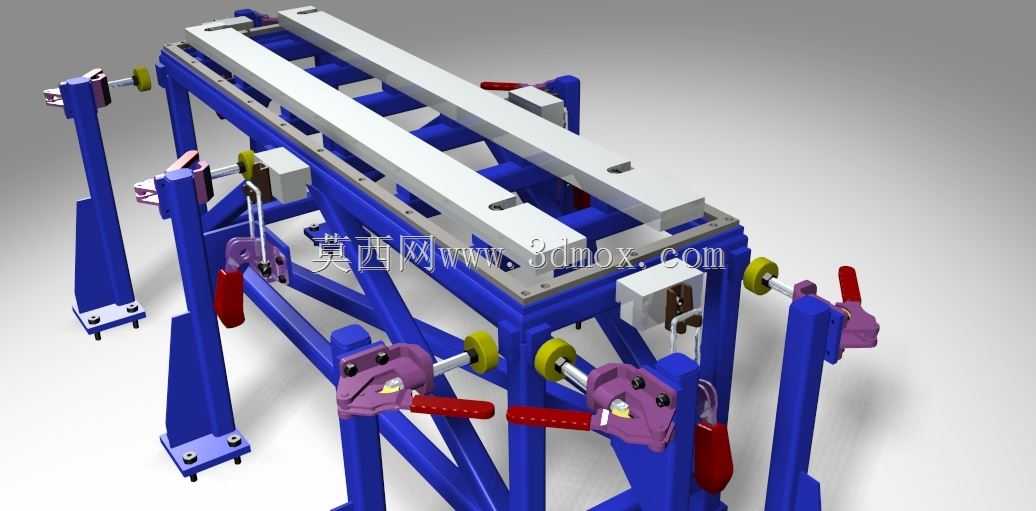

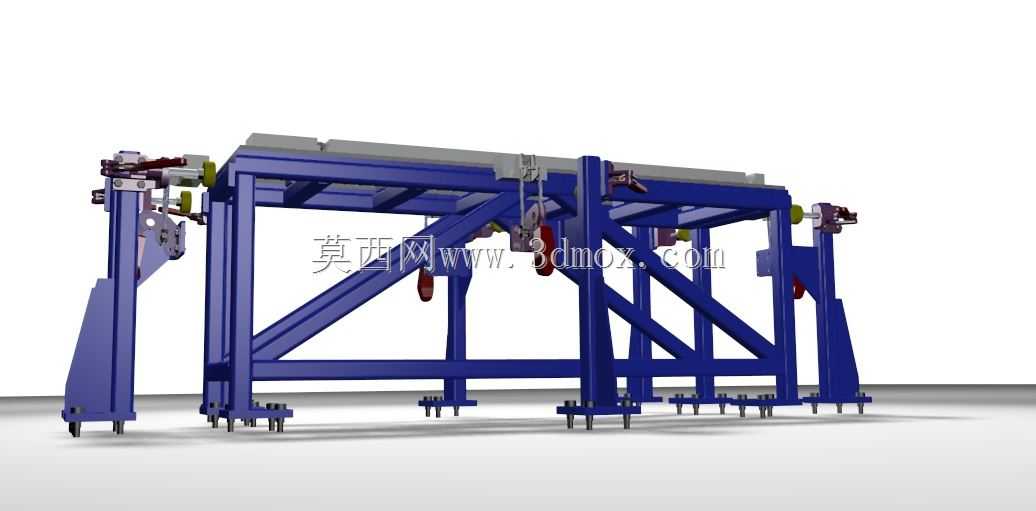

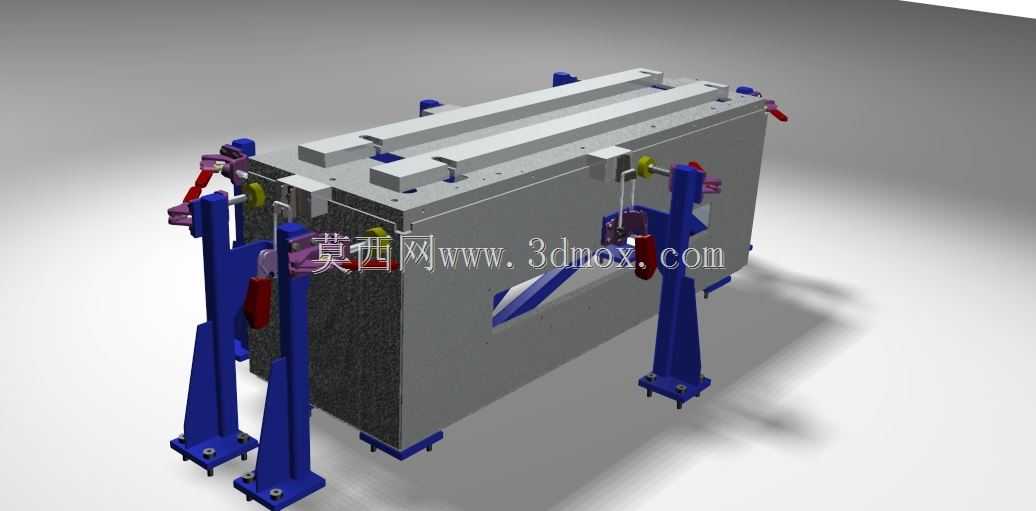

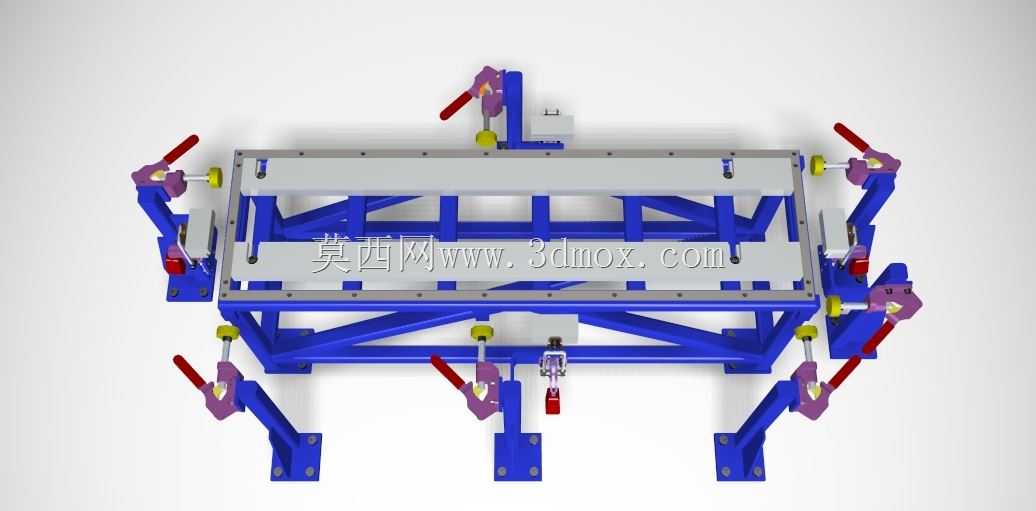

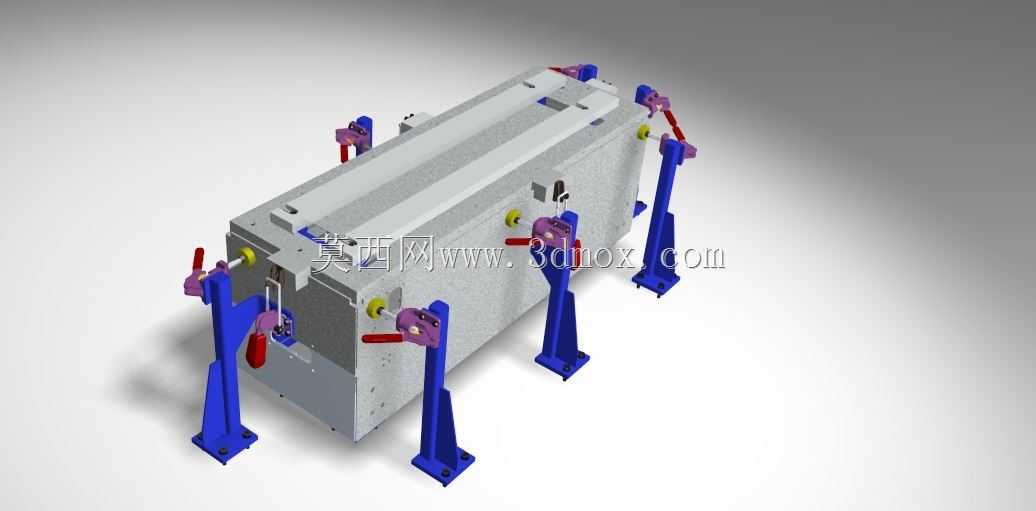

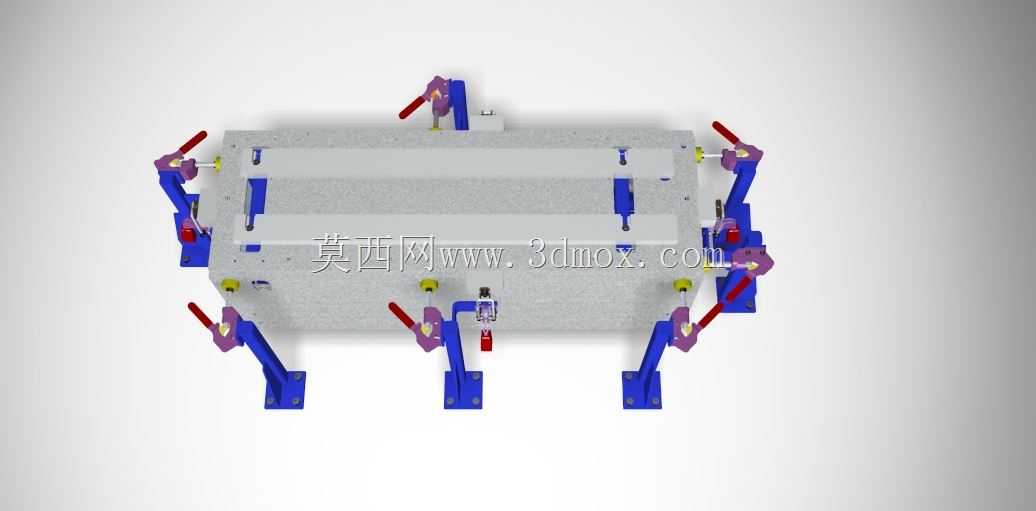

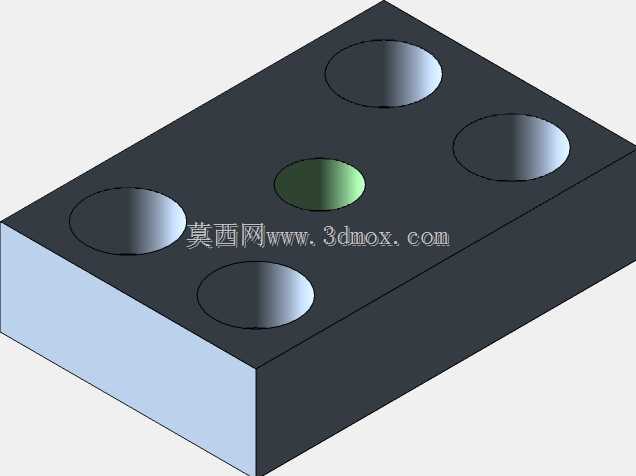

铝盒铣削焊接工序专用夹紧工装结构

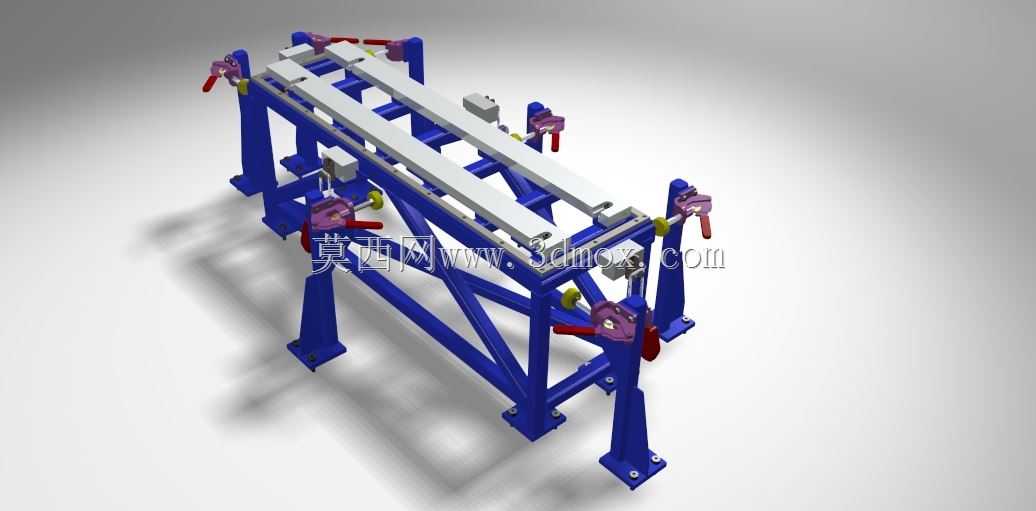

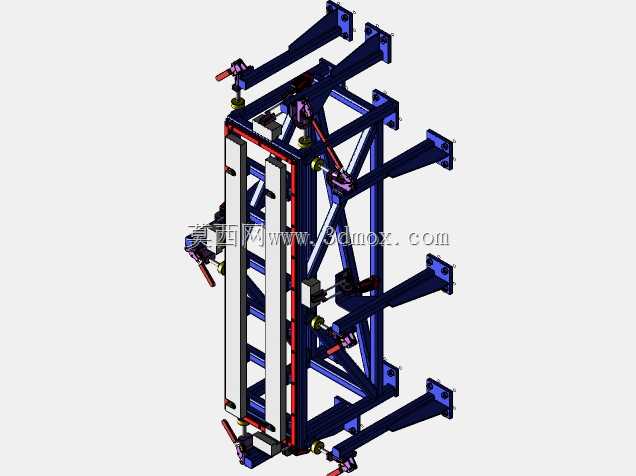

在铝制盒体零件的量产加工环节，数控铣削与摩擦焊接两道核心工序的定位一致性，直接决定了成品的形位公差达标率，这套夹紧系统正是针对该类零件的工序衔接需求开发，适配五轴CNC铣削中心的工作台安装基准，可在一次装夹定位后完成铝盒的型面铣削、接缝摩擦焊接全流程加工，避免多次装夹带来的定位误差累积。从结构设计逻辑来看，整套工装采用方管焊接成型的框架式主体作为承载基体，框架底部设置多组可调式支撑脚，可根据工作台T型槽的间距调整安装位置，支撑脚端部的螺栓结构可实现工装整体水平度的微调，抵消工作台自身的平面度误差，保证装夹基准面的平面公差控制在0.02mm以内。框架周向分布的多组夹紧单元采用手动快速夹钳结构，夹钳的压头位置根据铝盒的外形轮廓做了仿形设计，压接部位避开了铣削加工的走刀路径与摩擦焊接的作业区域，防止加工过程中夹具与刀具、焊接头发生干涉，每个夹钳的压紧力可通过尾部的调节螺母单独调整，适配不同壁厚铝盒的装夹需求，避免薄壁铝件因压紧力过大产生形变，同时保证加工过程中工件不会因切削力、焊接顶锻力出现位移。建模过程中首先根据五轴工作台的安装边界确定框架的整体外形尺寸，先绘制底部支撑梁的二维草图，拉伸生成基础梁体后通过装配约束搭建框架的主体桁架结构，在受力集中的节点处添加斜向支撑筋提升整体刚性，避免工装在长期交变受力下出现形变。完成主体框架建模后，逐个调用标准件库中的快速夹钳模型，根据铝盒的装夹点位调整每个夹钳的安装角度与伸出长度，对夹钳与框架连接的安装座做单独的结构设计，保证安装座的定位销孔与框架梁上的安装孔位同轴度符合装配要求。最后对整套工装做干涉检查，模拟铣削主轴的全行程走刀路径与摩擦焊接头的作业轨迹，排查所有可能存在的碰撞点，调整局部结构的避让空间，同时对工装的整体受力做有限元校核，验证最大压紧力与切削力作用下的形变量是否在允许范围内。这套工装的应用可将铝盒两道工序的装夹辅助时间缩短60%以上，同时将零件的加工合格率提升至98%以上，尤其适合中小批量铝盒类零件的多工序连续加工场景，框架式的开放结构既方便操作人员上下料，也便于加工过程中的切屑清理与焊接飞溅的防护，底部的可调支撑结构也可适配不同型号的五轴加工中心工作台，无需对工装主体做大幅修改即可快速转用。
