木材接缝对齐定位钻孔夹具结构

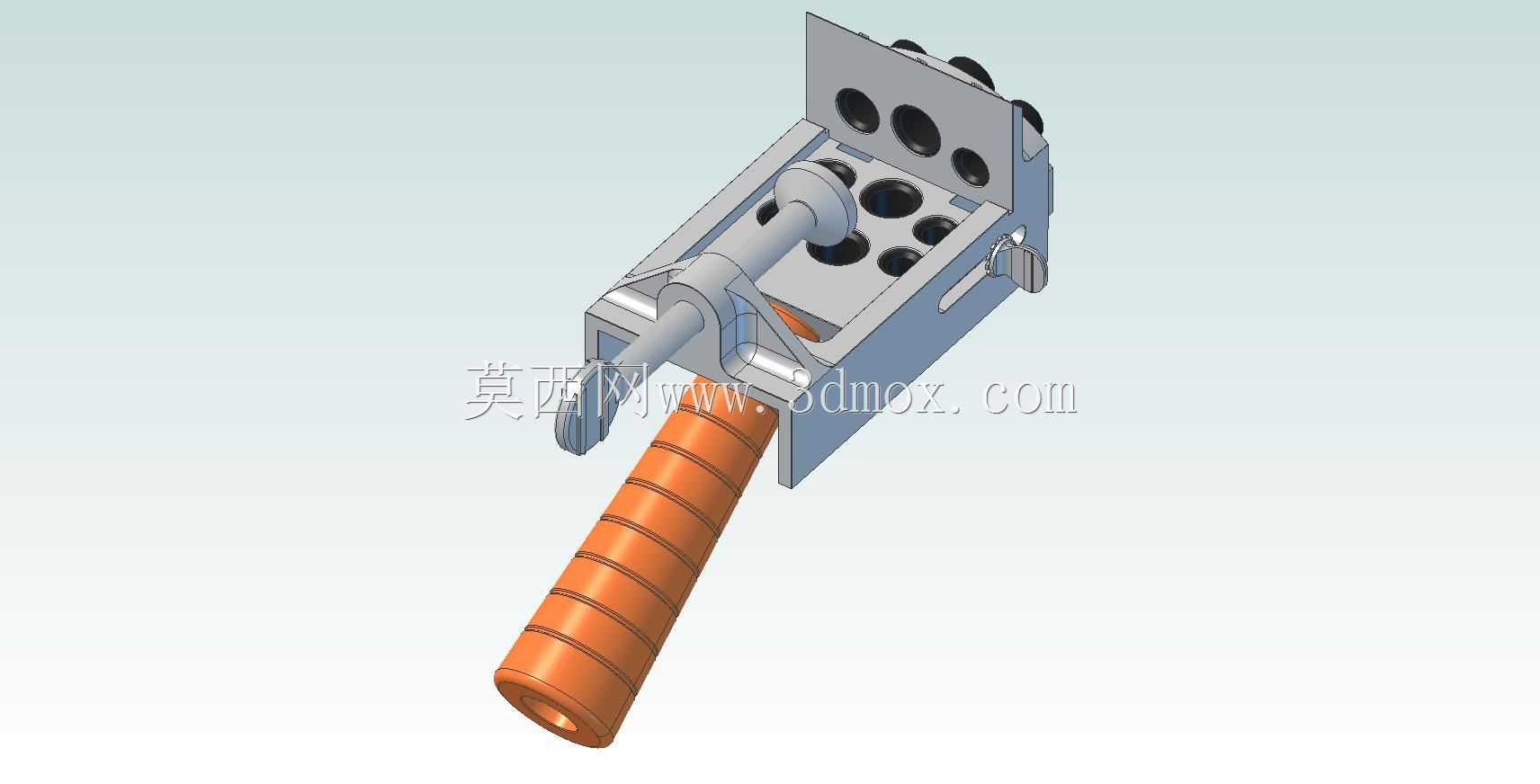

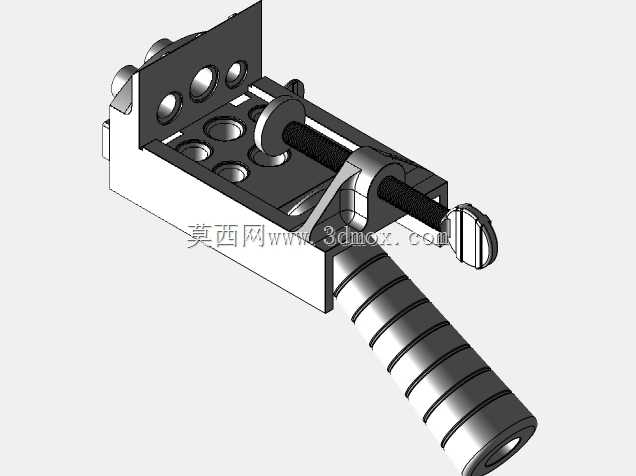

在木工现场拼接作业、定制家具组装的场景里，板材接缝处的孔位对齐一直是影响拼接精度的核心痛点，传统手工划线钻孔容易出现孔位偏移、接缝错位的问题，返工率居高不下，这款定位钻孔夹具就是针对这类作业场景开发的手持辅具。从结构设计来看，夹具主体采用框架式承载结构，上部设置多组不同孔径的定位导向孔，可适配不同规格的钻头作业需求，导向孔的孔位公差控制在0.1mm以内，保证钻孔时钻头不会出现偏摆，避免孔位歪斜。握持部分采用带防滑环纹的绝缘握柄，握柄直径适配成年男性手掌抓握尺寸，长时间作业不易产生疲劳，握柄与主体框架的连接位置设置了角度调节转轴，可根据不同的作业面角度调整握持姿态，适配平接、斜接等不同的木材拼接工况。建模过程中，首先绘制主体框架的二维草图，确定各导向孔的中心距与排布位置，这里要注意导向孔的排布需要匹配常见木材拼接的标准孔距，避免出现孔位与常用拼接件不匹配的问题，完成草图后拉伸生成主体基体，随后对导向孔位置做切除拉伸，同时在孔位边缘做倒角处理，避免钻头进出时刮伤孔壁。握柄部分单独建模，先绘制握柄的回转轮廓，通过回转命令生成基础外形，再通过阵列命令生成表面的防滑环纹，环纹的深度控制在1.5mm，既保证防滑效果又不会积攒木屑。连接转轴部分需要做配合间隙的预留，转轴与轴孔的间隙设置为0.05mm，保证转动顺畅的同时不会出现旷量。整体模型的安装边界需要考虑手持作业的活动空间，主体框架的宽度控制在120mm以内，可在狭窄的柜体拼接、现场装修场景下灵活使用，不需要额外的固定台钳加持，单人即可完成操作。实际使用时，将夹具的定位面贴合在两块待拼接木材的接缝处，调整好位置后握紧握柄将夹具按压固定，钻头穿过对应规格的导向孔即可完成钻孔，钻出的孔位同轴度高，两块板材拼接时连接件可顺利装入，接缝处的错位量可控制在0.2mm以内，大幅降低木工拼接作业的返工率。建模时还需要考虑夹具的轻量化设计，主体框架在非受力位置做减重槽切除，整体重量控制在300g以内，长时间手持作业不会有明显的负重感，各棱边位置都做了R2的圆角处理，避免操作时划伤手部，符合手持工具的人机工程设计要求。
