榫卯结构木质滑动益智把玩件

这款木质滑动结构件最初的设计出发点，是做一款能直观演示滑动配合原理的小型把玩件，同时兼顾益智玩具的属性，让接触机械结构的初学者能通过实物操作理解滑动副的运动逻辑，也能作为日常桌面的解压物件。从应用场景来看，这类结构既可以作为机械原理教学的演示教具，放在职业院校的机械基础课堂上，让学生直观感受滑动配合的间隙控制、运动限位逻辑，也能作为文创类益智玩具面向普通消费者，通过滑动解锁的操作过程锻炼空间思维能力。

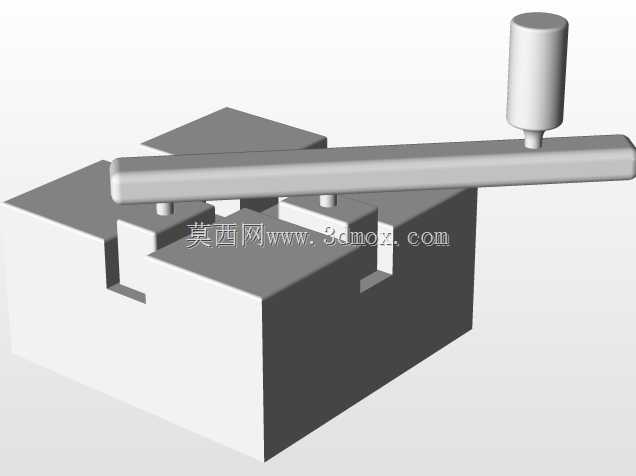

设计过程中首先确定了整体的方正基座外形，基座采用方块式结构，预留出十字交叉的滑动槽道，槽道的宽度与滑动杆件的截面尺寸采用基孔制间隙配合，间隙控制在0.1mm到0.15mm之间，既保证滑动过程顺畅无卡滞，又不会因为间隙过大出现晃动松垮的问题。滑动杆件分为长直杆与短圆柱销两个部分，长直杆承担主要的滑动导向作用，短圆柱销作为限位结构，在滑动到行程端点时与基座槽道的端面接触，实现硬限位，避免杆件从基座中完全脱出。

建模阶段首先绘制基座的方块基体，通过拉伸切除做出十字交叉的通槽，槽道的边角做了0.2mm的倒角处理，避免木质零件加工时出现崩边问题，同时也能在滑动时减少边角的摩擦阻力。之后绘制长滑动杆，杆身的截面为矩形，与槽道截面匹配，杆身一端做了圆角过渡，避免装配时刮蹭槽道内壁，短圆柱销单独建模后，通过配合关系装配到长杆对应的销孔位置，装配完成后添加高级配合里的行程限制，模拟实际滑动时的运动范围，验证整个运动过程中没有干涉问题。

实际生产时这类零件多采用硬木材质，比如榉木、胡桃木，表面做木蜡油涂装，既保留木质的触感，又能提升零件的耐磨性能，整体外形尺寸控制在50mm×50mm×40mm的范围内，属于单手可握持的尺寸，不需要额外的安装固定，直接放置在桌面即可操作把玩。结构上没有额外的紧固件，完全依靠零件之间的配合关系实现组装，拆解和装配都不需要额外工具，也符合益智玩具的设计逻辑，操作者可以通过反复滑动、拆解组装，理解滑动配合的结构特点，以及限位结构在机械运动中的作用。
