六缸星型径向活塞发动机结构

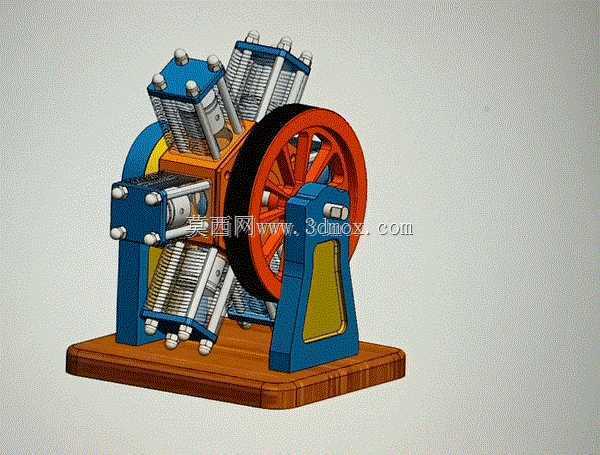

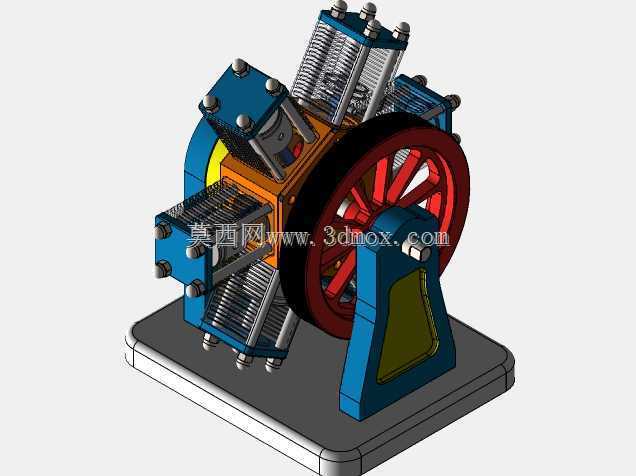

　　这套径向发动机三维结构以六组气缸围绕中央曲轴呈放射状布置为核心，整体呈现典型星型内燃机的布局特征。模型完整表达了气缸体、活塞、连杆、曲轴、飞轮、支承机架和木质底座之间的装配关系，适合用于机械原理演示、教学实训、展览模型制作以及复杂往复机构的运动校核。

　　从实际用途看，径向发动机早期广泛应用于航空动力领域，尤其在轻型飞机、螺旋桨飞机和航空教学装置中具有代表性。其多缸围绕中心轴分布的方式，能够在较短轴向尺寸内布置较大排量，曲轴长度明显短于直列发动机，整机结构紧凑，功率密度较高。由于各缸工作相位均匀错开，曲轴转动过程中的惯性力更容易相互平衡，飞轮所需承担的波动补偿任务相对减轻，运转平顺性具有天然优势。该模型将这一布置方式具象化，能够帮助结构设计人员理解星型引擎中活塞往复运动、连杆汇交运动和飞轮旋转之间的配合逻辑。

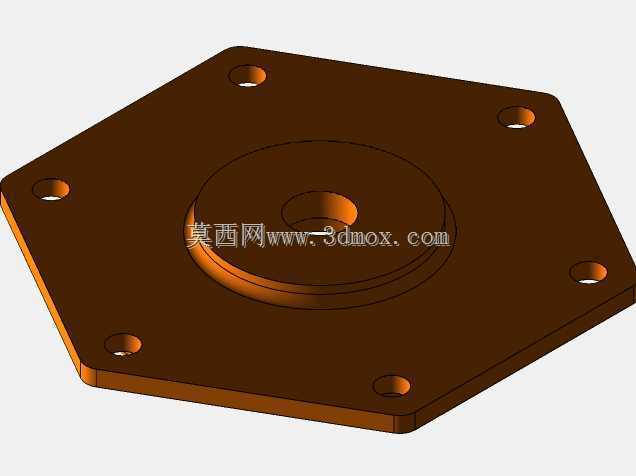

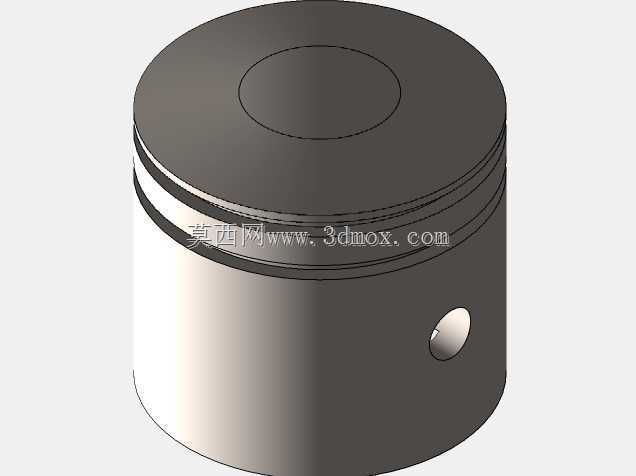

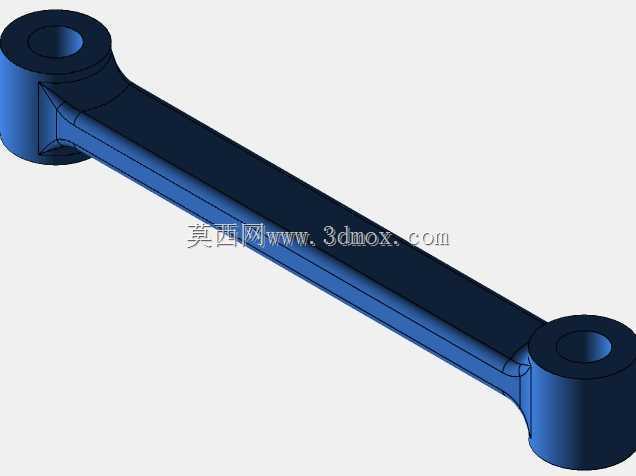

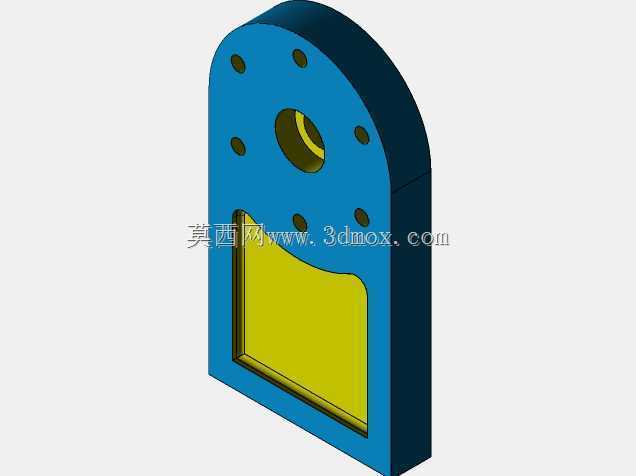

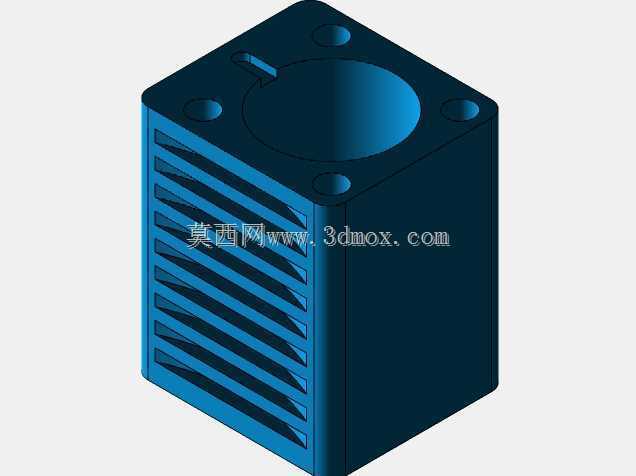

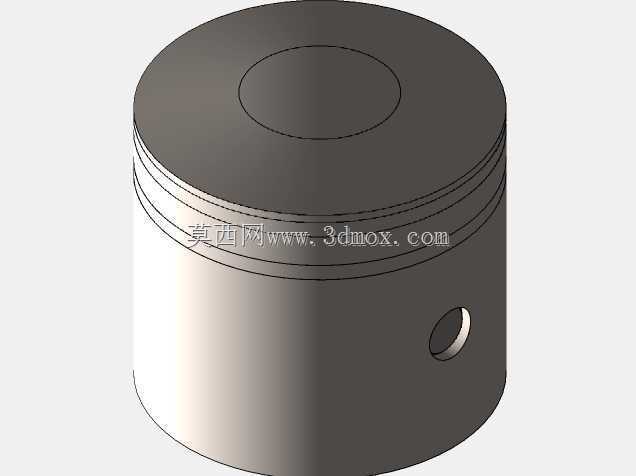

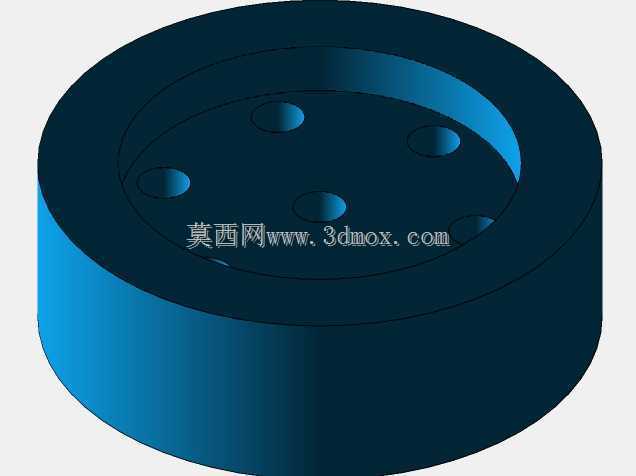

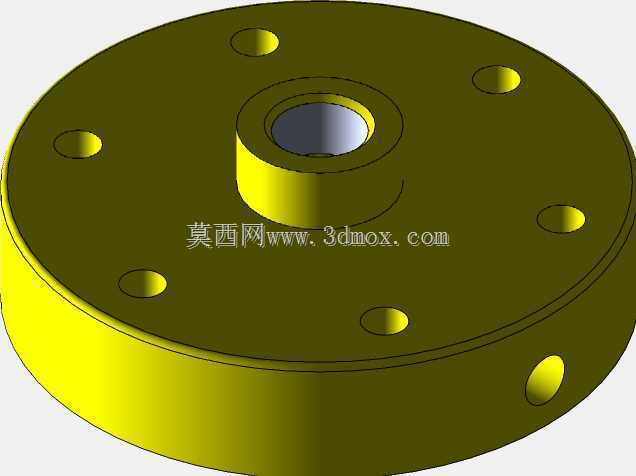

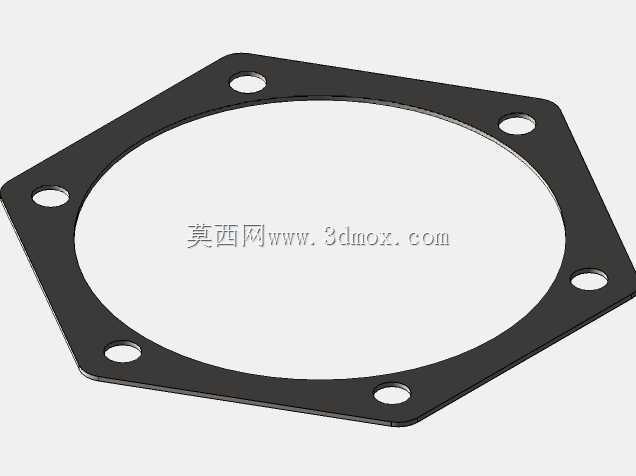

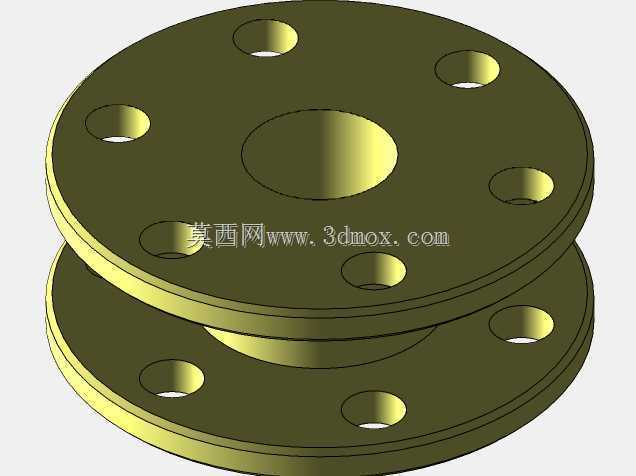

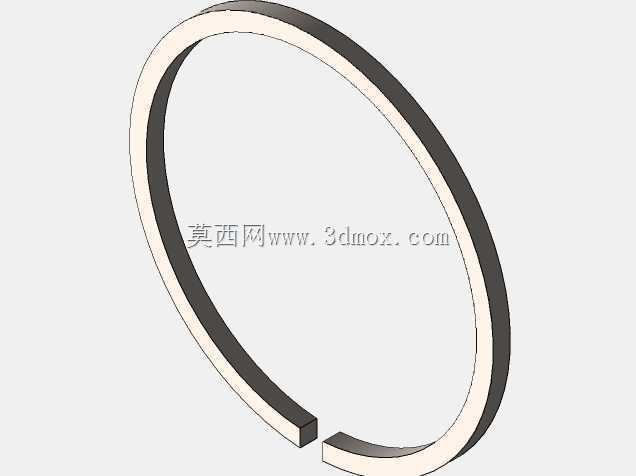

　　功能结构上，六组气缸沿圆周方向均匀分布，每组气缸均包含缸体、散热鳍片、缸盖、紧固件、活塞以及连杆。活塞在气缸内做直线往复运动，通过连杆将力传递到中央曲柄机构。与普通直列发动机不同，径向发动机的多根连杆需要在中心区域形成汇交传动，主连杆与副连杆之间的空间角度、铰接位置和运动干涉区域是设计重点。模型中蓝色支架承担发动机主体支承作用，橙色侧板用于固定气缸簇和传动区域，红色大飞轮位于输出侧，既用于稳定转速，也直观表现动力输出端的旋转构件。

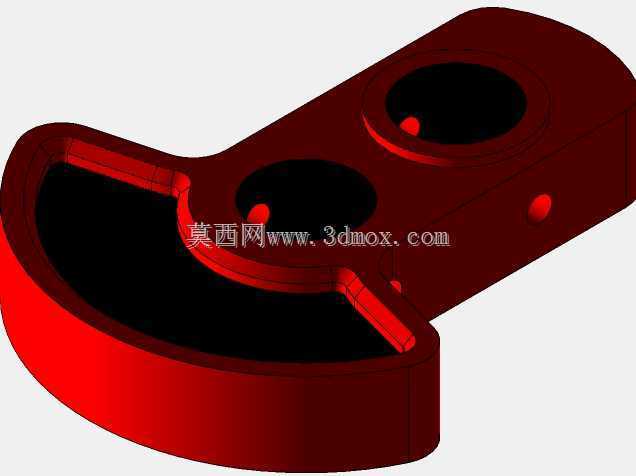

　　设计思路方面，放射状气缸布局首先要解决的是中心曲轴箱的空间分配问题。气缸数量越多，连杆铰接点越集中，曲轴箱内部结构越紧凑，对零件相位、连杆长度和铰接销轴位置的精度要求越高。建模时需要先确定曲轴旋转中心和气缸分布圆，再按等角度阵列建立各缸轴线；随后根据活塞行程确定曲柄半径，通过运动仿真检查活塞在上止点、下止点及中间位置时连杆是否发生碰撞。缸体外部密集的散热鳍片不仅是外观特征，也对应风冷发动机的热管理需求，鳍片间距、高度和覆盖范围会影响散热面积与空气流通效果。

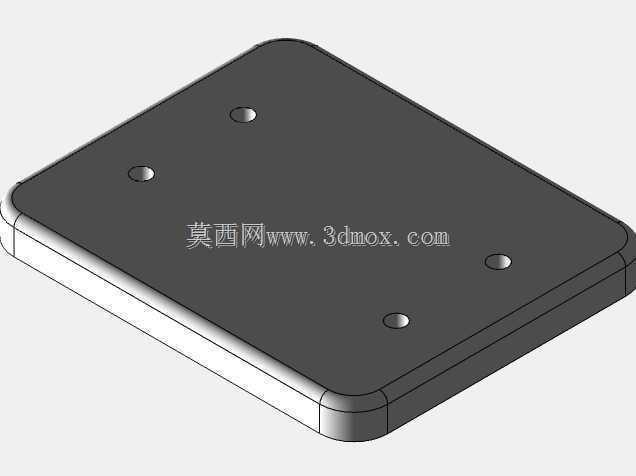

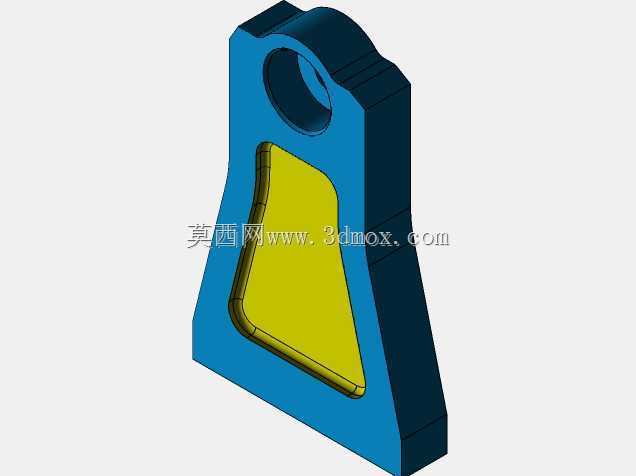

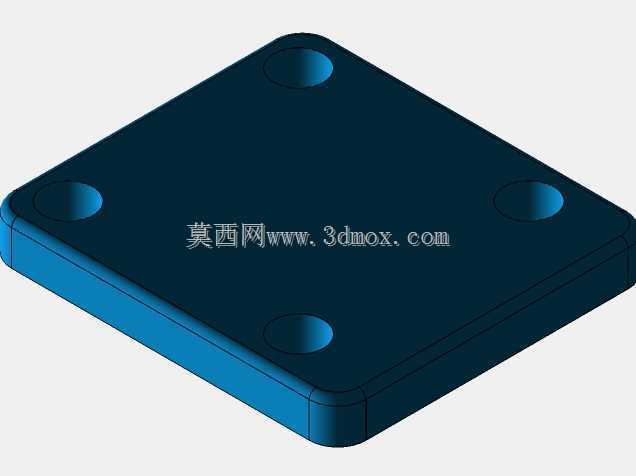

　　安装边界上，该结构通过底部立式支架固定在矩形底座上，支架承担气缸组和曲轴箱的载荷，底座则提供稳定支撑面。实际布置时，需要在飞轮外侧预留旋转安全距离，避免输出端与防护罩、台架或演示面板发生干涉；气缸沿径向向外伸展，外围直径较大，因此设备宽度方向的安装空间比轴向空间更关键。若用于教学展示，可在底座周围增加透明护罩；若用于原理验证，则应重点校核支架螺栓位置、曲轴中心高以及飞轮端面与支承板之间的间隙。

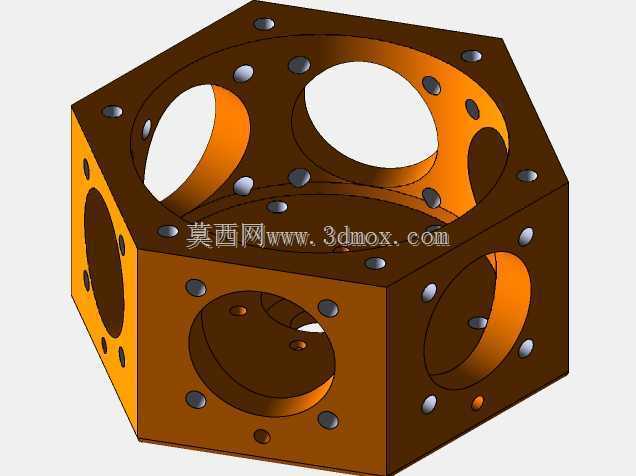

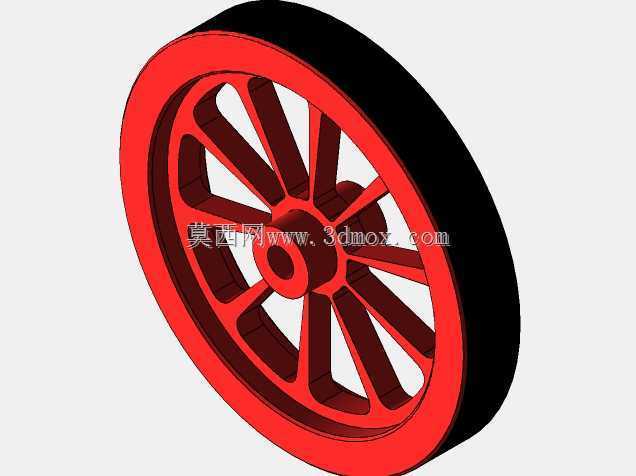

　　从建模细节看，气缸盖上的螺栓、缸体散热片、连杆铰接处、飞轮辐条和机架加强部位均被单独表达，便于拆分装配和检查层级关系。中央箱体区域是全机结构密度最高的位置，零件数量多、运动关系复杂，设计时应保证曲轴、连杆、活塞和缸体之间的公差链清晰。飞轮采用大直径轮缘和辐条式结构，能够储存转动能量并降低转速波动；其轮缘质量分布远离中心，转动惯量较大，但在装配时也需控制轴向跳动和平衡精度。

　　在工程应用中，这类结构虽然在现代航空主推进系统中已较少作为主流方案，但其机械原理仍常用于航空科普、职业教育、博物馆展项、机械动画制作和复古动力装置复原。对三维建模人员而言，径向发动机的价值在于集中体现了阵列布局、曲柄连杆机构、多构件同步运动和紧凑支承设计。通过该模型，可以训练复杂装配体的参数化建模、干涉检查、运动约束设置以及工程图表达能力，也能为同类星型活塞机械的方案设计提供参考。
