因特拉格斯赛道造型摆件结构设计

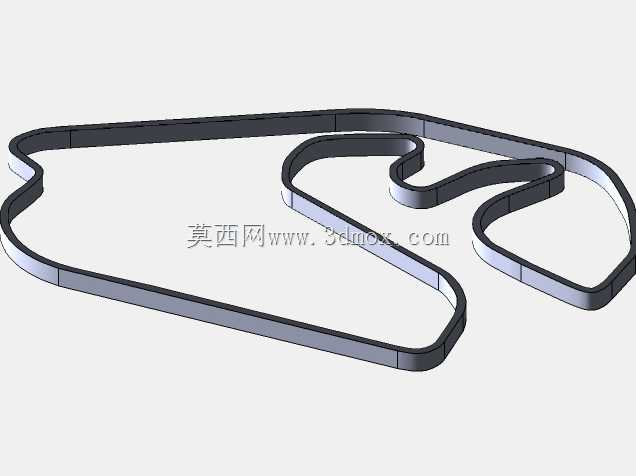

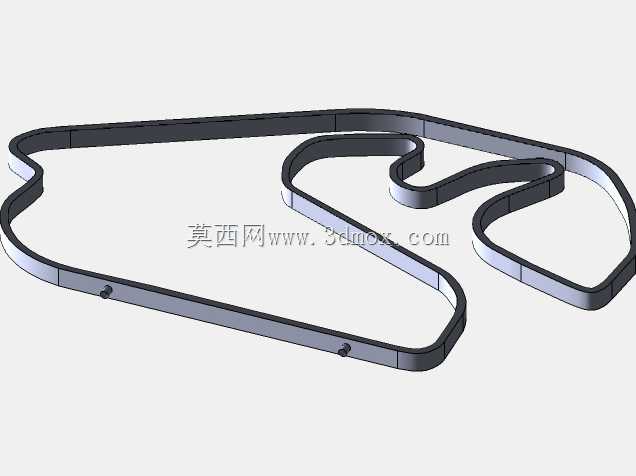

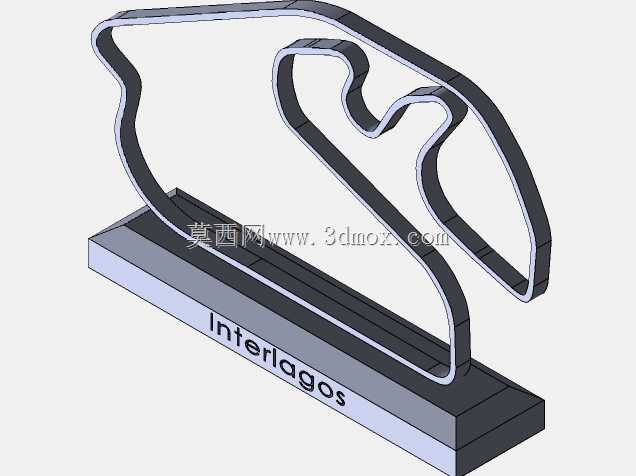

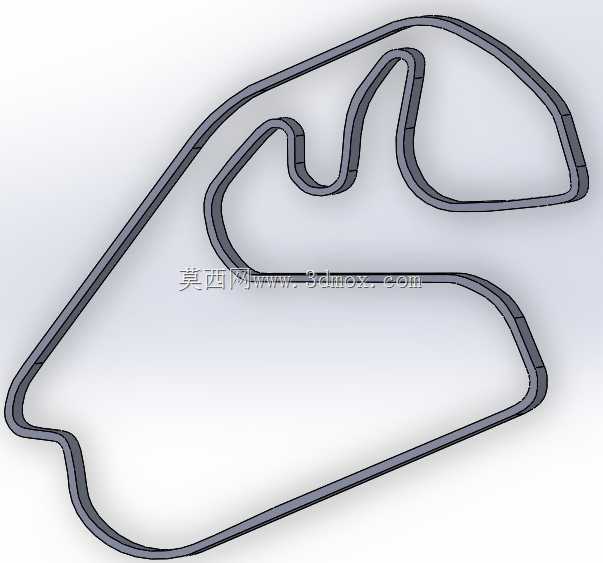

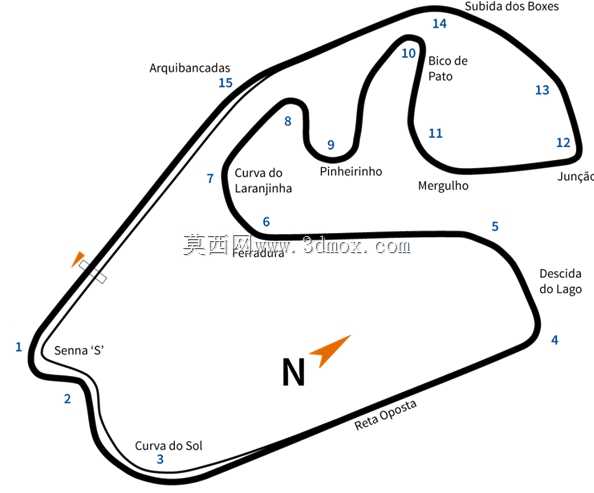

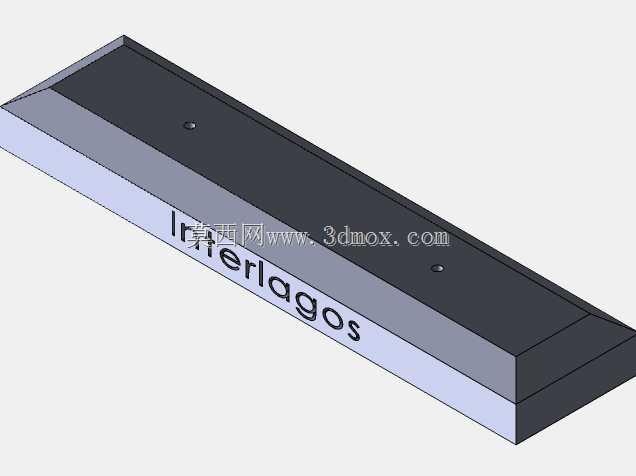

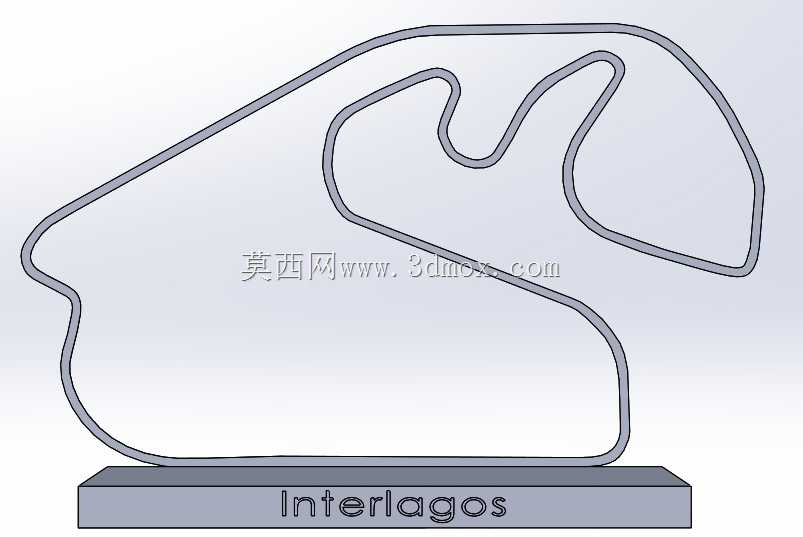

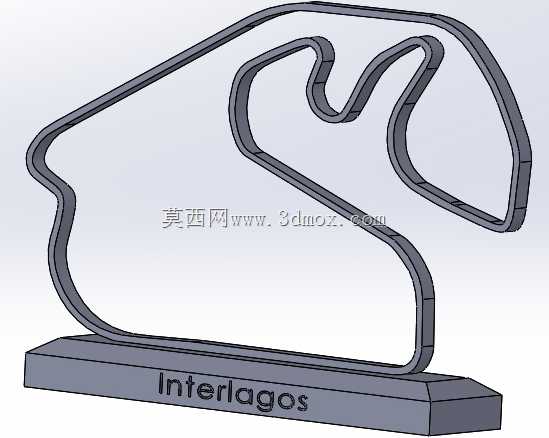

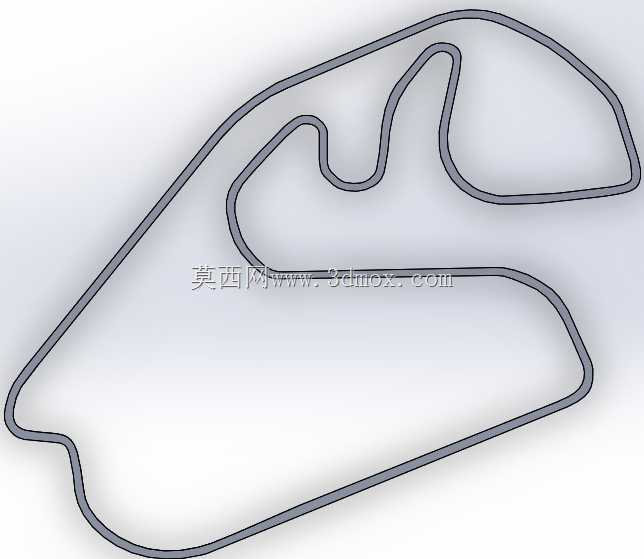

做这个赛道摆件的建模，最开始是帮赛车主题展厅做展陈配套的装饰件需求，客户要能放在展柜台面上，既能还原英特拉格斯赛道的轮廓特征，又要兼顾日常摆放的稳定性，不能出现一碰就倒的情况。建模的时候先梳理了两个版本的结构逻辑，纯轨道版本是给后续做墙面悬挂展示预留的，没有额外的支撑底座，轨道截面做了等宽的凸起造型，边缘倒了R1的圆角，避免悬挂安装或者拿取的时候割手，这个版本的安装边界要适配常规的墙面挂点，背部预留了两个沉头孔位，孔位间距按照常见的墙面挂码尺寸做了120mm的中心距，沉头深度刚好容纳M4的沉头螺丝，安装后螺丝头不会突出轨道背面，保证贴墙安装的平整度。带支架的版本拆分了赛道布局件和底板两个独立部分，底板做了带轻微拔模斜度的长方体结构，四个底角做了R3的圆角，放置在台面上的时候不会刮伤展陈台面，底板上表面做了和赛道轮廓匹配的定位槽，槽深2mm，装配的时候赛道件可以直接卡入定位槽，不需要额外的粘接辅助，也方便后续拆分做不同的表面处理，比如赛道做哑光黑、底板做金属银的分色效果。建模步骤上，先导入赛道的官方轮廓矢量图作为底图参考，在草图环境里沿着轮廓描出连续的封闭样条曲线，这里要注意曲线的曲率连续，避免后续拉伸出来的轨道出现局部折痕，描线的时候特意核对了每个弯道的曲率半径，尽量还原真实赛道的走线特征，之后拉伸凸台做出轨道的主体结构，轨道的截面宽度统一做8mm，高度做5mm，保证整体造型不会过于单薄。之后处理底板部分，先根据轨道的外轮廓向外偏移15mm做出底板的外形轮廓，拉伸10mm的厚度，再在上表面切除出和轨道底部匹配的定位槽，两个版本的文件都做了独立的配置，方便后续根据不同的展示需求切换导出。这类摆件除了展厅展陈，也可以作为赛车主题周边的桌面装饰，或者赛车俱乐部的纪念礼品，建模的时候特意控制了整体的外形尺寸，带底座的版本整体长宽控制在220mm*140mm以内，不会占用过多的桌面空间，纯轨道悬挂版本的厚度控制在8mm，挂在墙面上不会有过于突出的厚重感。建模过程中对所有的锐边都做了圆角处理，避免后期3D打印或者CNC加工的时候出现应力集中的问题，也提升了成品的触感，两个拆分零件的配合公差留了0.2mm的间隙，不管是3D打印的FDM工艺还是光固化工艺，都能顺利装配，不需要额外的打磨修配。
