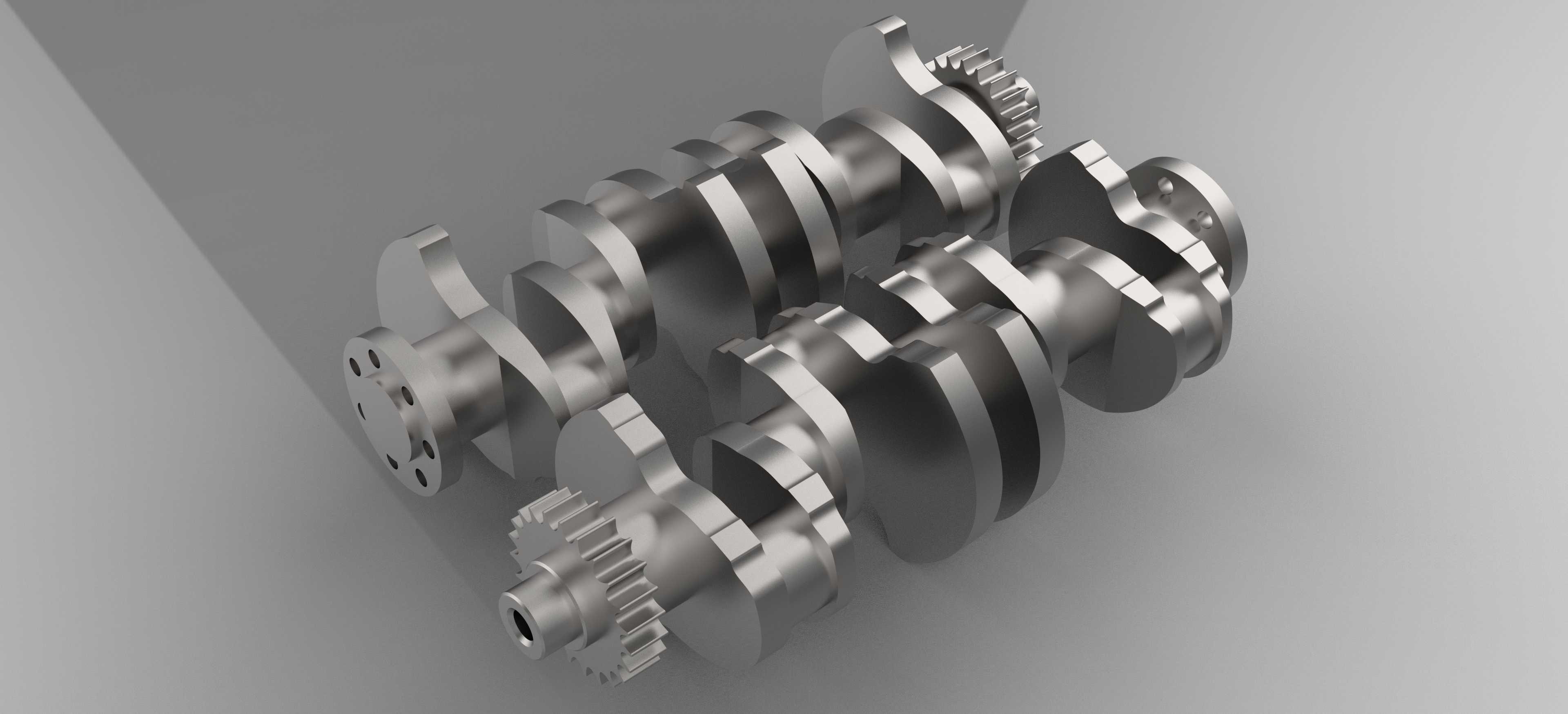

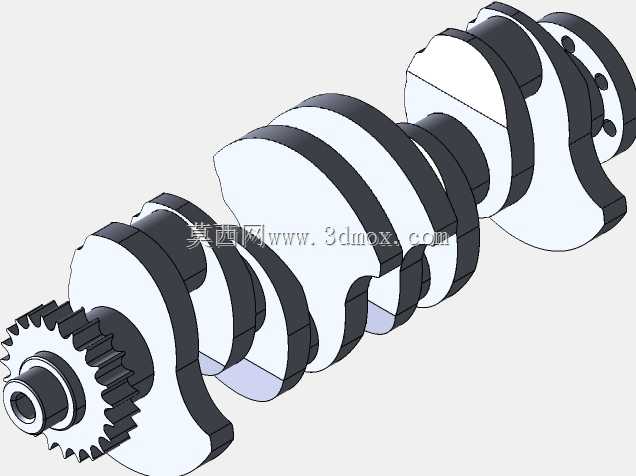

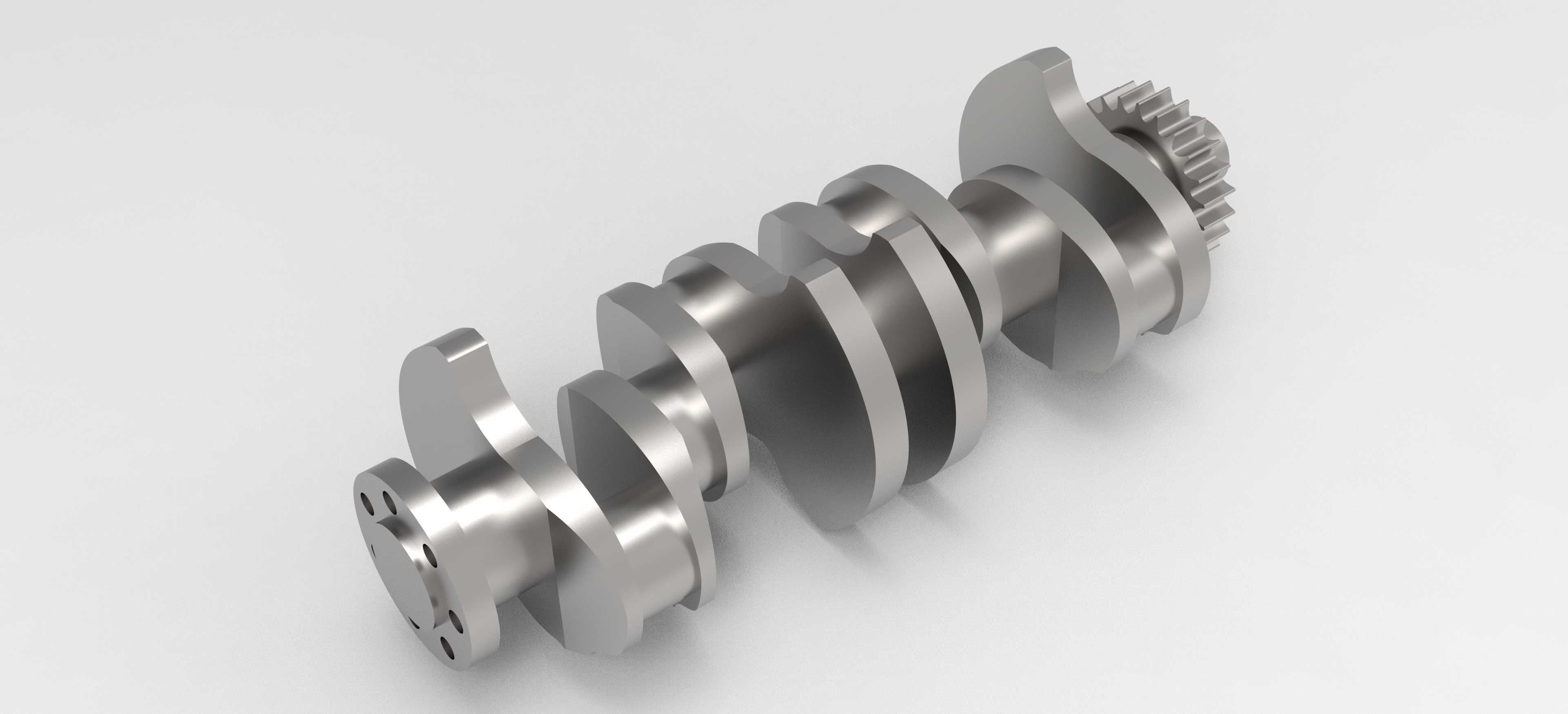

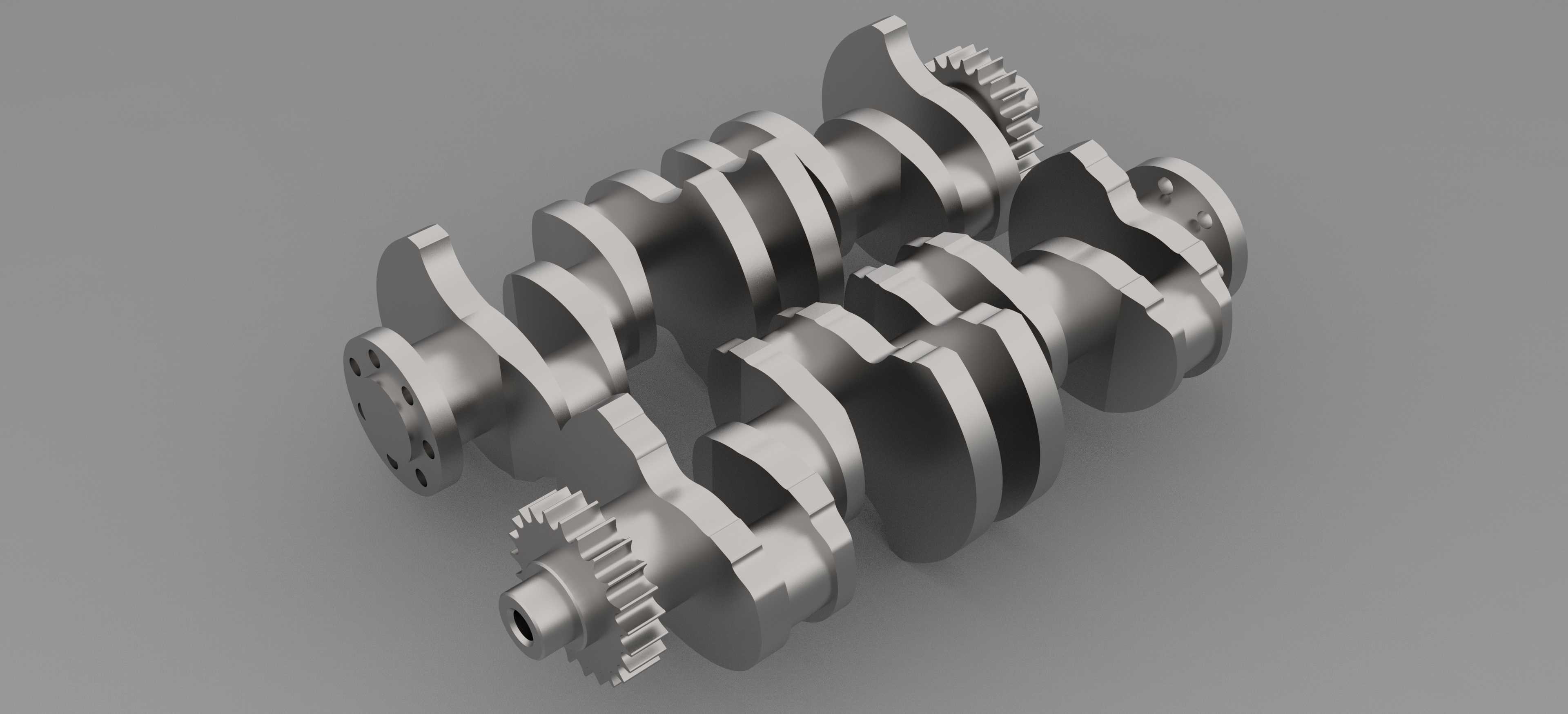

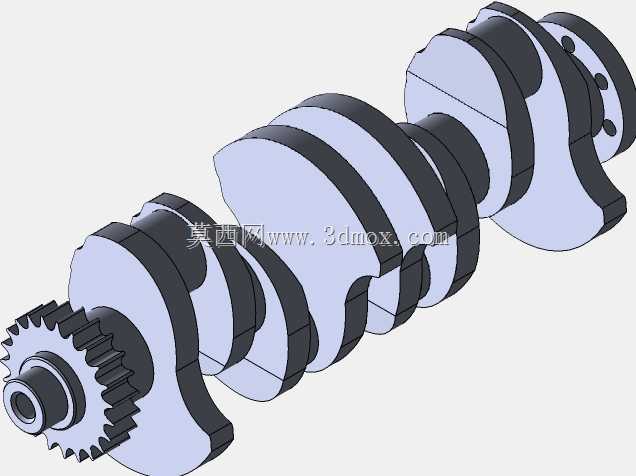

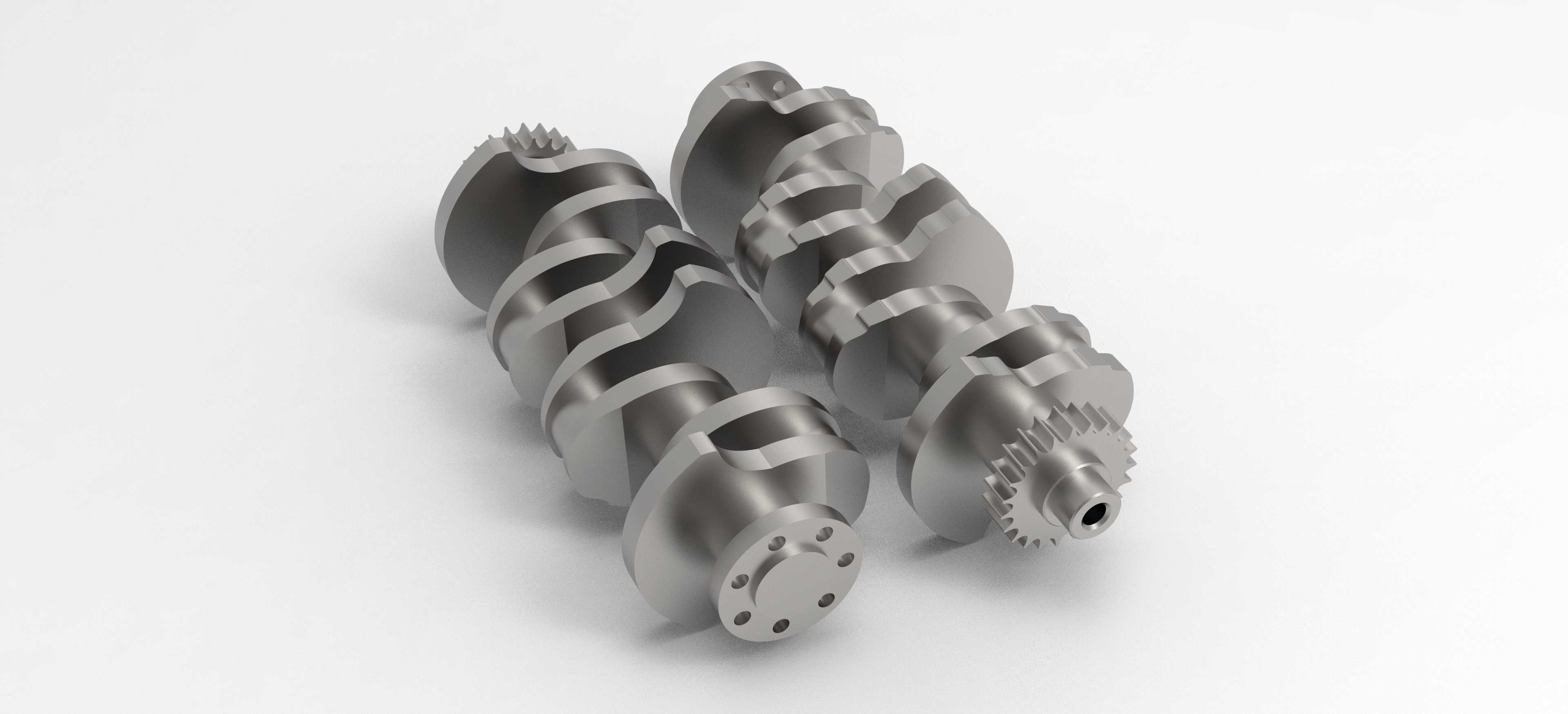

乘用车发动机配套曲柄连杆机构曲轴

做动力总成结构设计的工程师都清楚，曲轴是内燃机里承受交变载荷最复杂的核心零件，这次建模的对象是适配小排量乘用车动力单元的整体式曲轴，日常主要搭载在前置前驱的家用车型发动机舱内，和连杆、活塞组成核心的曲柄连杆机构，把活塞往复直线运动的燃气爆发力转化为旋转扭矩，向外输出给变速箱端，同时还要驱动配气机构、机油泵、水泵这类发动机附属附件运转。建模前先梳理了实际装机的安装边界：主轴颈的同轴度公差要控制在0.02mm以内，各曲柄销的相位角严格按照四缸发动机的点火间隔180°曲轴转角布置，平衡块的外形轮廓要避让缸体曲轴箱的内壁加强筋，避免运转过程中出现运动干涉，前端的齿轮安装位要和正时系统的驱动齿轮模数匹配，后端的法兰盘要对应飞轮的定位销孔位置，保证动力输出的同轴度。画图的时候先从主轴颈的中心轴线开始搭建基准，先绘制各档主轴颈、曲柄销的回转截面，通过旋转特征做出基础轴体轮廓，再逐个绘制平衡块的侧面切除轮廓，按照配重需求做拉伸切除，调整平衡块的偏心质量来抵消曲柄销和连杆大头旋转产生的离心力，之后再加工出油道的通孔结构，保证主轴颈和曲柄销之间的润滑油路贯通，最后处理前端的花键、后端的法兰螺栓孔、轴颈表面的圆角过渡特征，这些圆角是应力集中的高发位置，建模时严格按照工艺要求保留R2-R3的过渡圆角，避免后续有限元分析时出现应力奇异的问题。实际应用中这类曲轴要承受每分钟数千转的交变冲击载荷，所以建模时所有的轴颈表面粗糙度要求、油孔的倒角位置都要和实际加工工艺对齐，不能只做外观造型忽略工艺细节，比如轴颈和曲柄臂连接位置的沉割槽，是后续磨削加工的退刀位置，建模时必须准确还原，不然导出的工程图无法直接指导生产。另外还要考虑和周边零件的装配间隙，比如曲轴旋转时平衡块的最大回转半径要和油底壳的最小内壁预留至少8mm的间隙，避免车辆颠簸时机油液面波动导致平衡块击油，同时前端的油封轴颈长度要和前油封的安装宽度匹配，保证密封可靠性，后端的油封安装位要对应后油封座的定位尺寸，防止出现漏油问题。整个建模过程没有做多余的工艺简化，所有的特征都按照实际量产零件的结构还原，不管是做运动仿真验证曲轴的动平衡特性，还是做有限元分析校核曲柄臂的疲劳强度，都能直接调用模型，不需要再做额外的结构补全。
