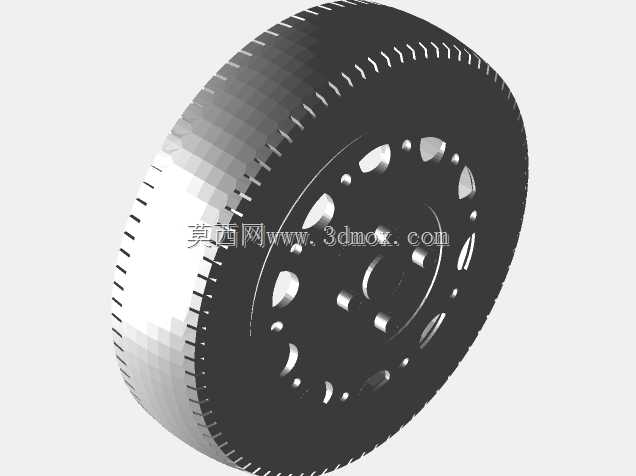

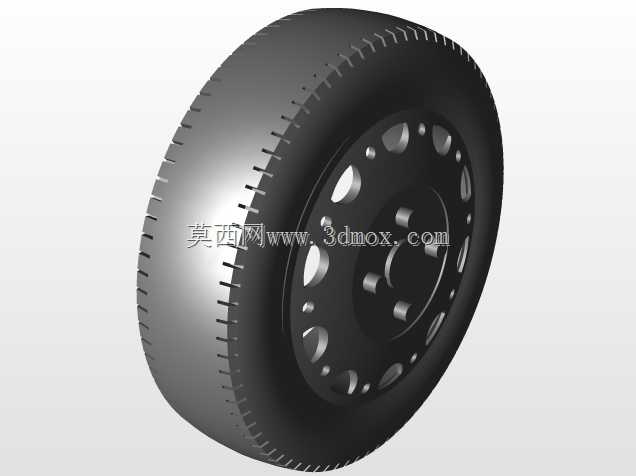

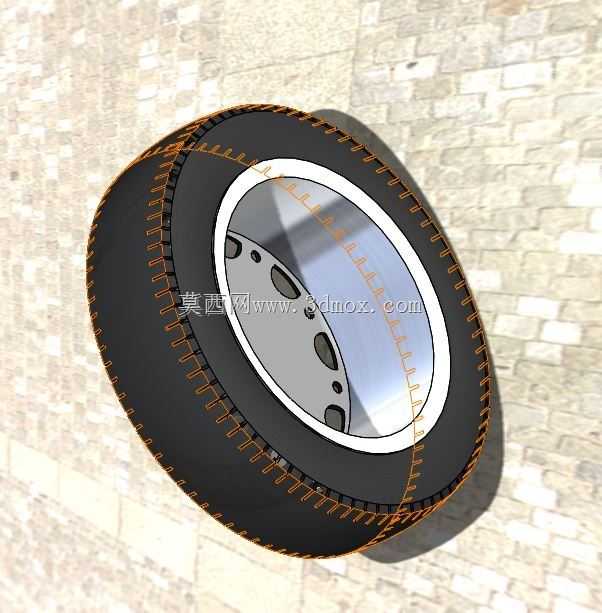

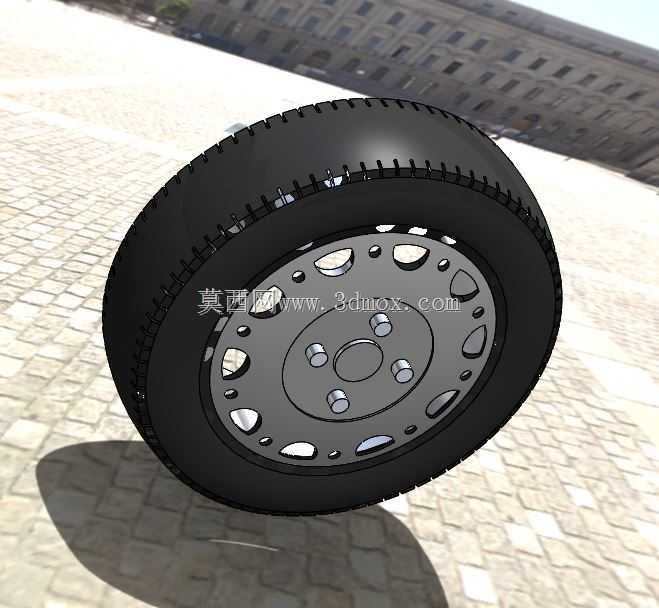

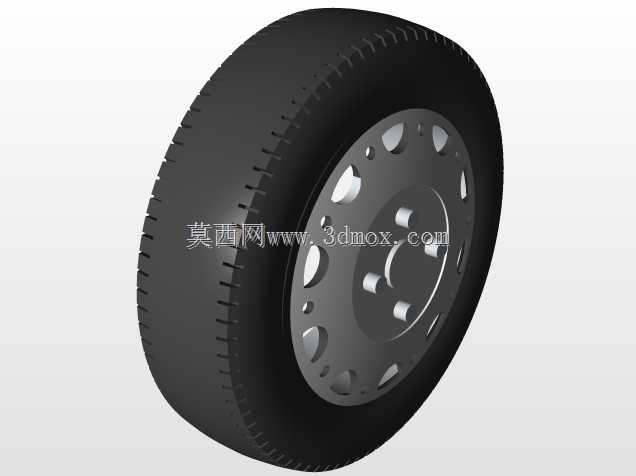

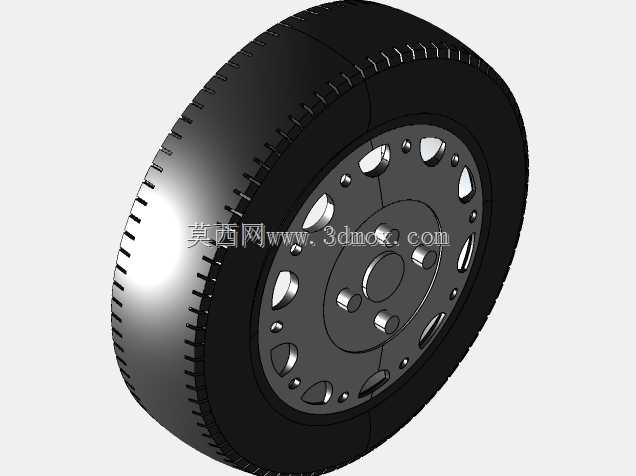

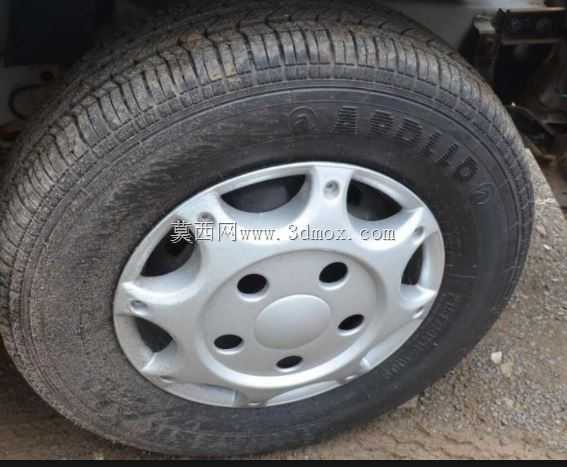

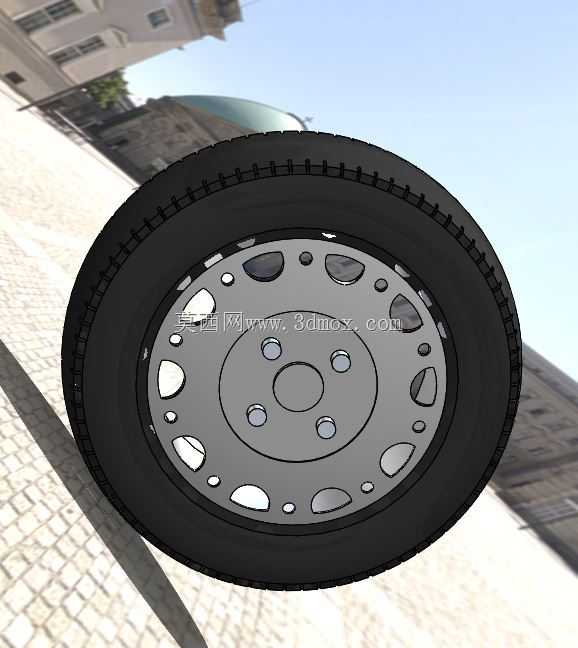

BOLERO乘用车辆轮毂轮胎总成结构设计

日常做整车底盘行走系统匹配时，车轮总成是直接关联行驶平顺性、接地抓附性能的核心部件，这套BOLERO规格的轮胎搭配钢制轮毂的结构，主要适配入门级家用乘用车的低配配置场景，也可作为同规格车型的售后替换配件原型使用，同时预留了3D打印的结构余量，可用于教具演示、改装方案验证的快速样件制作。实际装车场景中，轮胎承担着缓冲路面颠簸冲击、提供行驶抓地力的核心功能，轮毂则负责连接车桥轴头、承载整车动静态载荷，二者的装配贴合度直接影响高速行驶的动平衡表现，建模时需要严格控制轮辋与胎圈的配合公差，避免出现装配后漏气、高速抖动的问题。设计初期先梳理安装边界：轴头安装孔采用5孔常规乘用车布局，中心定位孔尺寸匹配对应车型的轴头直径，轮辋宽度、偏距参数严格对标同规格量产车轮参数，确保装车后不会与翼子板、刹车卡钳发生运动干涉。建模过程先从轮胎主体入手，先绘制轮胎断面的二维轮廓，包含胎面花纹沟、胎侧弧度、胎圈密封结构的截面线条，通过旋转特征生成轮胎基体，再通过阵列特征完成胎面周向花纹块、胎侧标识槽的细节构建，胎面花纹的深度、沟槽走向参考量产乘用轮胎的排水、耐磨设计逻辑，兼顾日常城市铺装路面的行驶需求。轮毂部分先构建轮辐的基础轮廓，采用多组异形减重孔布局，在保证辐条结构强度满足额定载荷要求的前提下，尽可能降低轮毂自身重量，减少簧下质量提升行驶响应性，轮辐表面的安装凸台、螺栓过孔位置严格按照轴头安装尺寸定位，轮辋的卷边结构、气门嘴安装孔也按照实际量产工艺要求做了结构还原，确保模型可直接对接后续的工程验证环节。完成主体结构建模后，对轮胎与轮毂的装配配合面做干涉检查，调整胎圈与轮辋贴合位置的尺寸公差，确保二者装配后无结构穿透，最后在装配环境中匹配材质外观，完成整体的渲染验证，整个建模过程的特征树逻辑清晰，所有参数可根据不同车型的匹配需求做快速调整，不管是做整车装配的干涉校验，还是3D打印制作等比例样件做结构展示，都能直接复用模型数据。
