Les Paul电吉他标准调O形琴桥结构

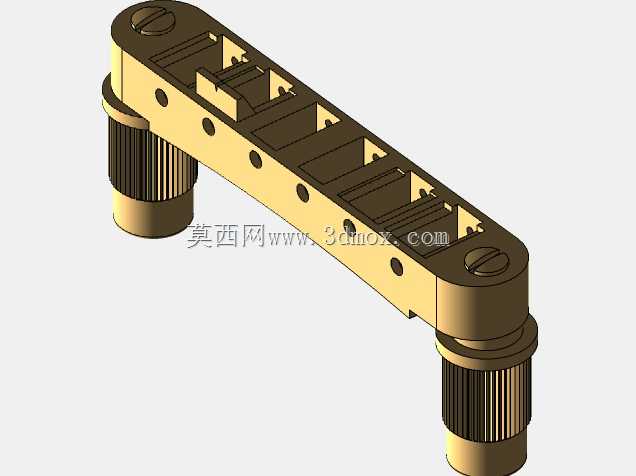

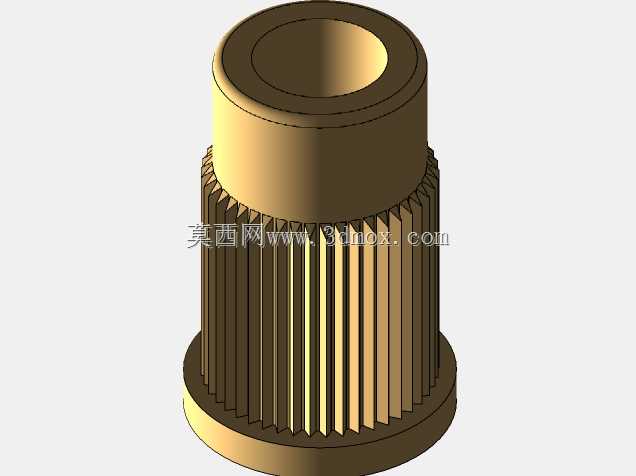

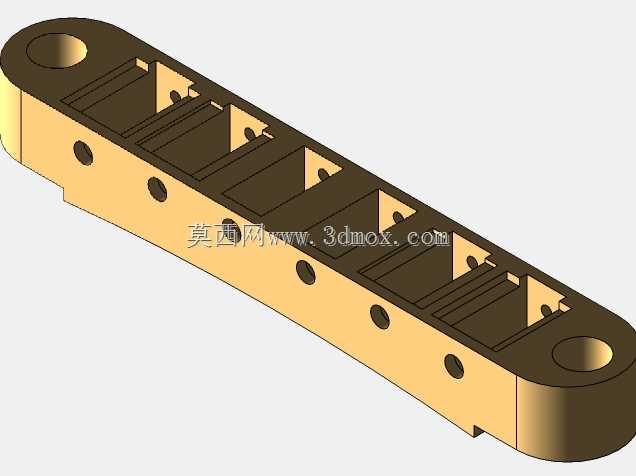

这款琴桥结构是适配Les Paul型电吉他的调谐构件，在电吉他整机组装环节属于核心五金配件，直接决定琴弦的固定稳定性与音准保持能力，日常使用中承担琴弦支撑、弦距调节、八度音校准的核心作用，是电吉他演奏手感与音色表现的关键影响部件。建模初期先梳理实际安装边界：琴桥底部两个柱状支脚对应琴身预设的安装孔位，支脚直径与插入深度需匹配常规Les Paul琴身的预埋衬套尺寸，主体长条形基座的长度需覆盖六根琴弦的排布间距，基座上的六个独立弦鞍槽位对应每根琴弦的落点位置，每个槽位的开槽宽度需适配不同规格的电吉他琴弦，避免琴弦卡滞或横向滑动。建模时先绘制主体基座的拉伸轮廓，在基座上均匀排布安装孔位与弦鞍卡槽，注意基座两端的固定螺丝沉头孔深度要匹配配套螺栓的头部尺寸，保证螺栓安装后表面与基座齐平，不会突出剐蹭演奏者的手掌。之后绘制两端的支撑柱结构，支撑柱表面的滚花纹理是为了手动调节高度时增加摩擦力，无需额外工具即可完成琴桥整体高度的微调，建模时滚花采用圆周阵列的小凸台结构实现，既还原外观细节也能保证后续工程图导出时的尺寸准确性。配套的螺栓与螺母采用简化无螺纹结构，因为在整琴装配模拟中，螺纹细节不影响装配干涉检查，还能降低模型整体的面数，提升装配体的运行流畅度。实际应用场景中，这类琴桥安装时需要先将两个支撑柱插入琴身的安装衬套，通过旋转支撑柱调整琴桥整体高度，以此控制琴弦与指板之间的距离，也就是演奏者常说的弦距，弦距过低会出现打品杂音，过高则会提升按弦力度需求，因此支撑柱的调节行程需要预留足够范围，适配不同演奏习惯的用户需求。每个独立的弦鞍可以沿琴弦长度方向微调位置，以此校准每根琴弦的八度音准，保证高把位演奏时音准不会出现偏差，建模时弦鞍与基座卡槽的配合间隙需要控制在合理范围，既要保证滑动顺畅不卡滞，也不能间隙过大出现晃动，否则会导致音准不稳定。整个建模过程优先保证装配尺寸的准确性，所有配合面的公差按照五金冲压件的常规公差设定，外观细节在不影响结构表达的前提下做适当简化，方便后续用于整琴装配模拟、配件加工参考或者3D打印定制替换件使用。
