便携式手提防爆投光作业灯结构设计

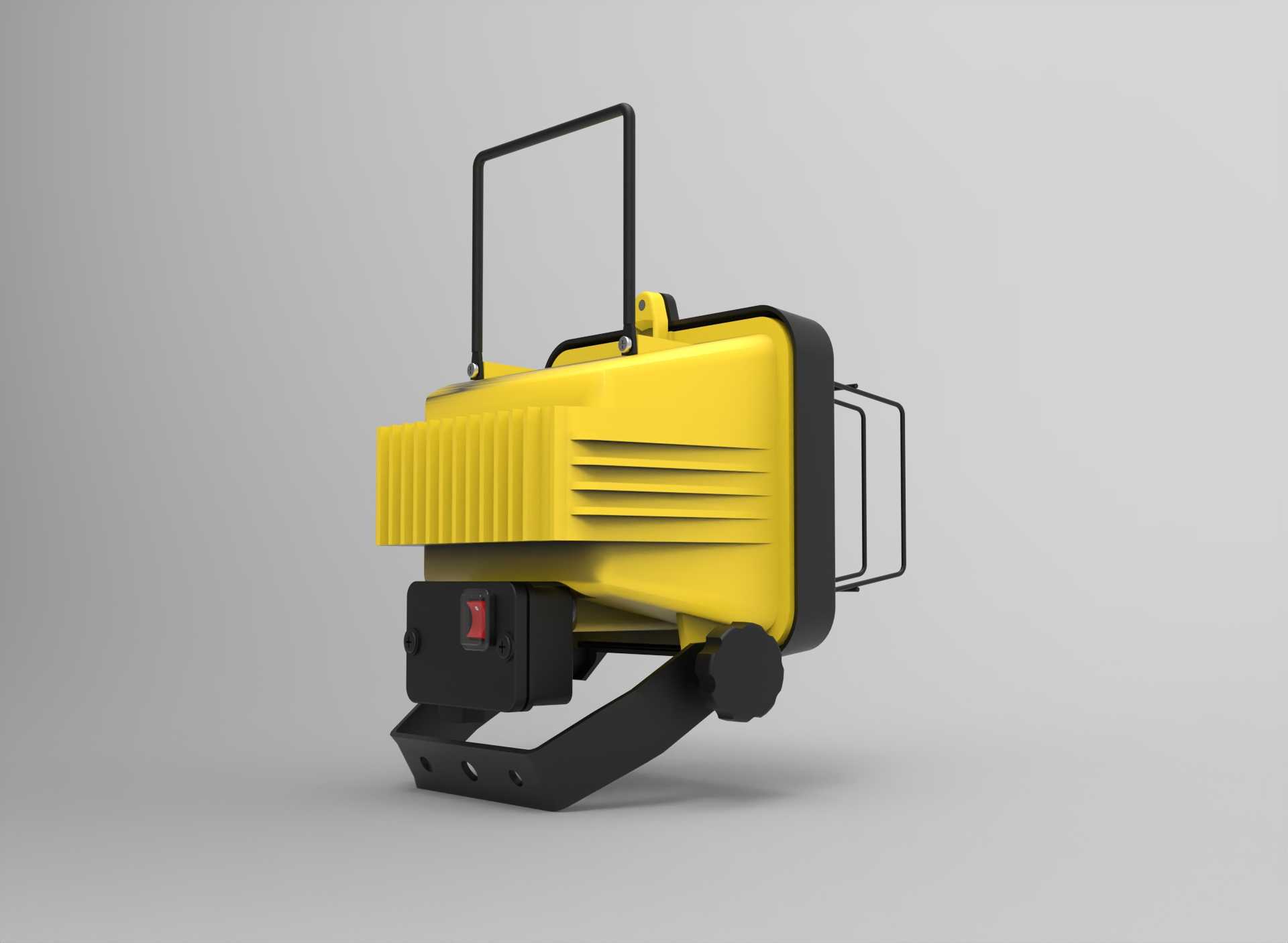

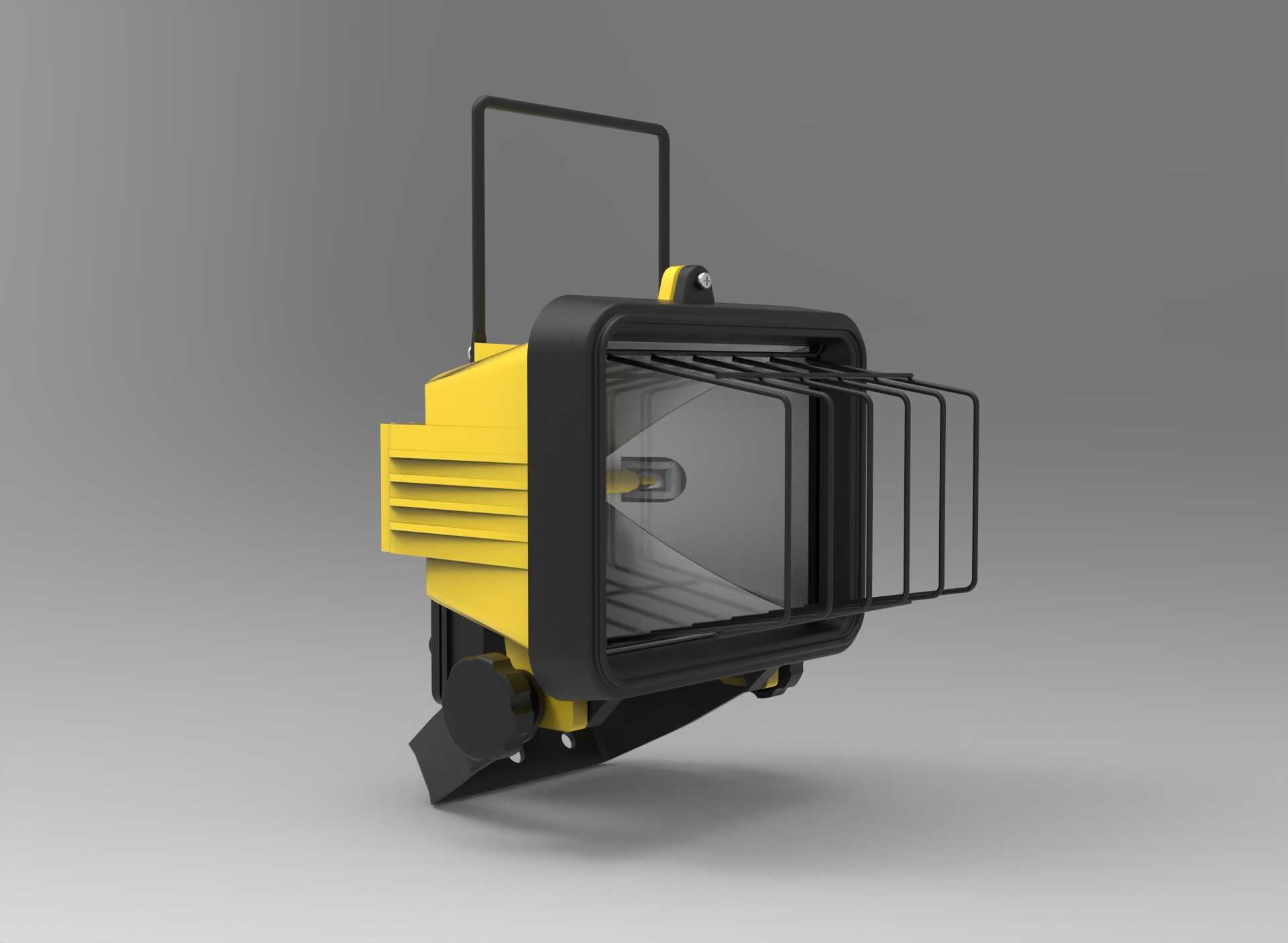

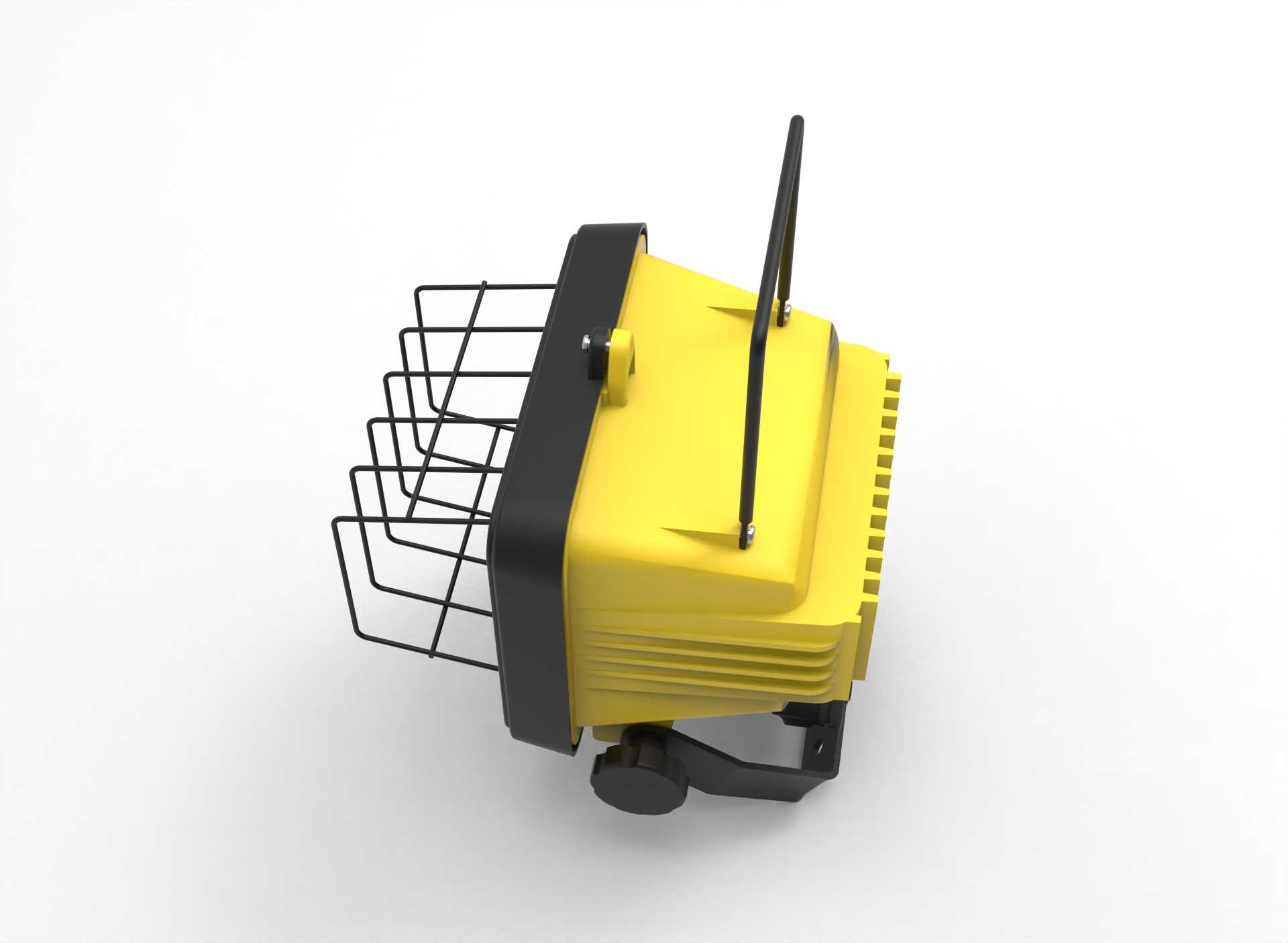

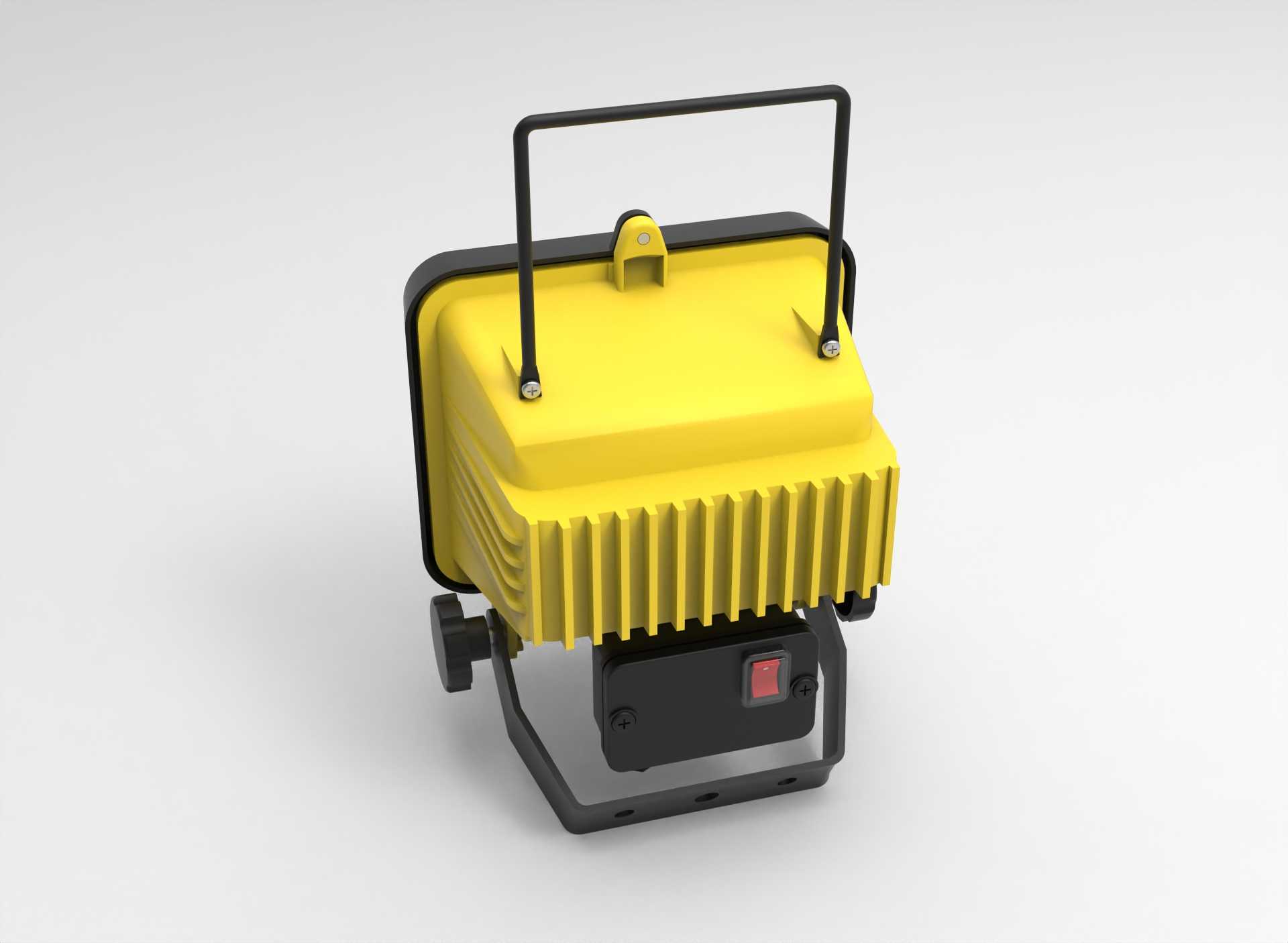

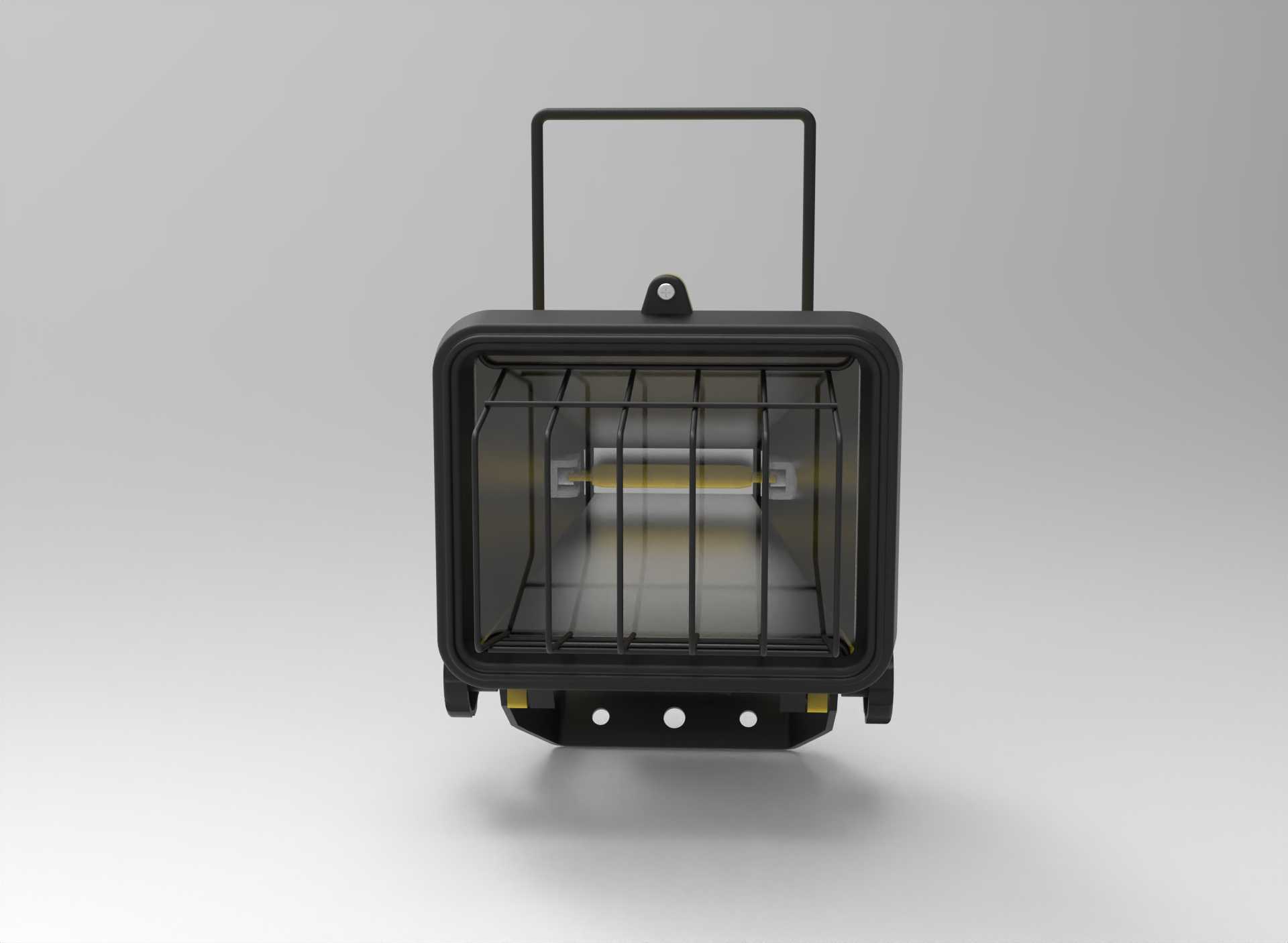

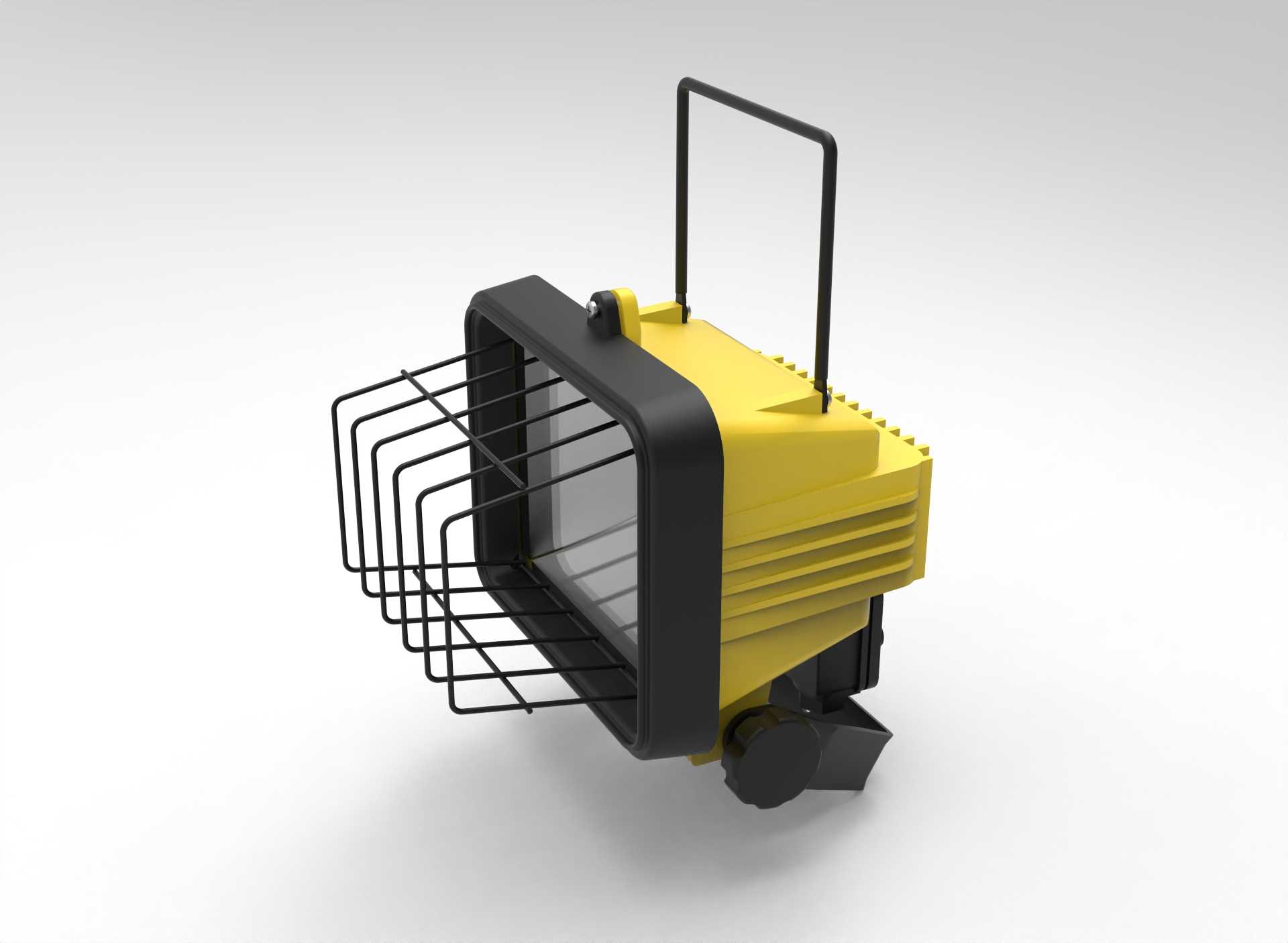

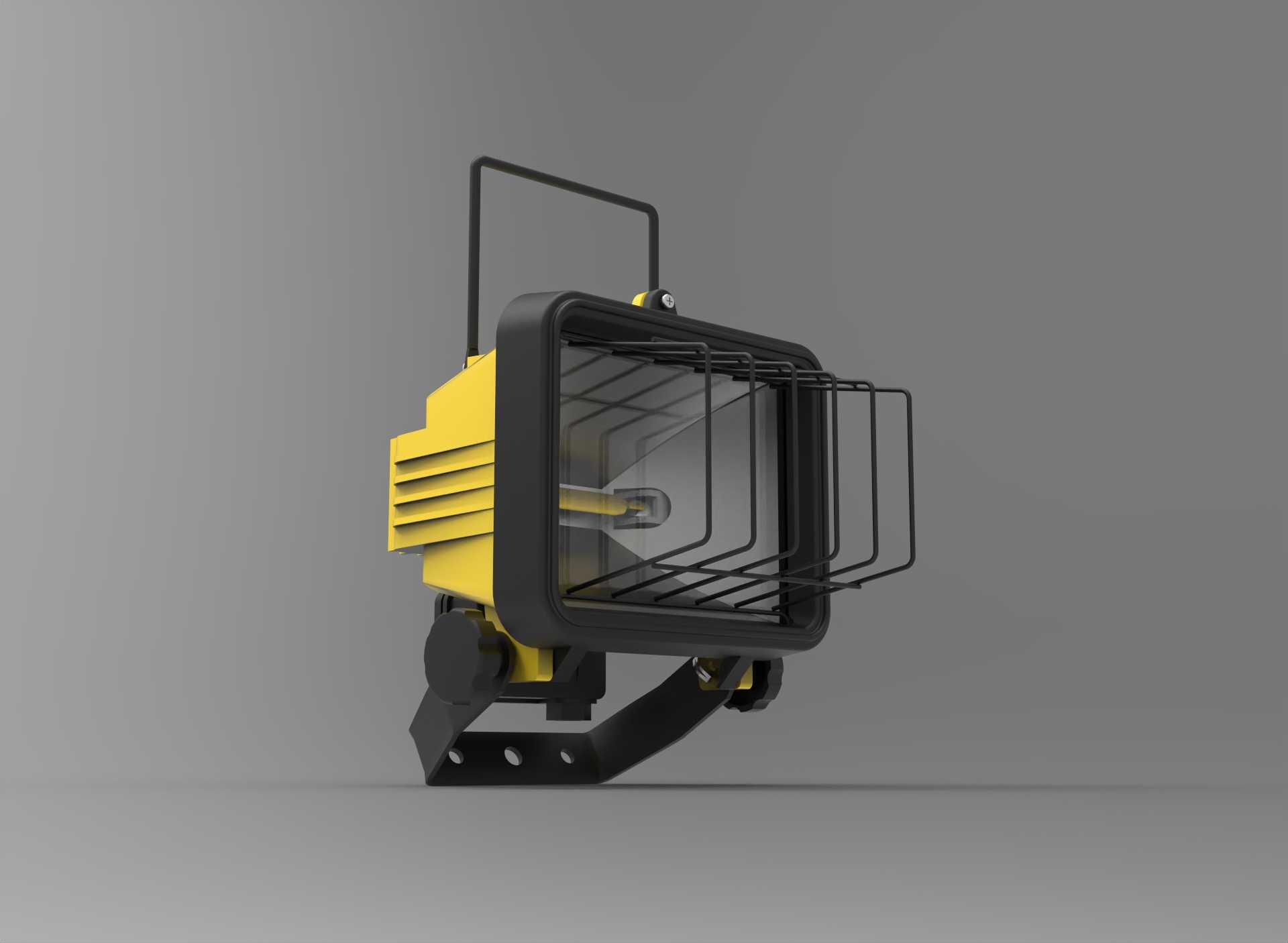

这款便携式投光作业灯主要面向户外抢修、工地夜间施工、仓储应急照明、设备检修临时补光等场景设计，能在无固定供电线路的作业区域提供大范围高亮度照明输出，适配多粉尘、轻度淋水的复杂作业环境。从功能特性来看，灯具前端设置了金属防护格栅，避免作业过程中飞溅的碎石、金属碎屑直接冲击透光面罩，灯体外壳采用高强度工程塑料搭配散热筋结构，既控制整体自重方便单人手提转移，也能保证长时间点亮时的热量快速散出，背部的可翻转手提支架同时兼顾提携与角度支撑功能，可根据作业面位置调整照射俯仰角度，支架转轴处设置了阻尼定位结构，调整后不会出现自行滑落移位的问题。设计阶段首先明确了手持作业的重量边界，整体重量控制在单人可长时间提携的范围内，安装支撑时的底座投影尺寸适配常规脚手架踏板、设备顶面的放置空间，不会因为占地过大影响作业面操作，灯体边角做了圆弧防撞处理，意外跌落时能分散冲击力，保护内部发光组件与供电模块不受损。建模过程中先绘制灯体的主轮廓曲面，拆分出前罩、散热壳体、后端盖、手提支架、防护格栅几个独立子部件，先完成内部发光组件、供电模块的占位布局，反向推导外壳的壁厚与安装卡扣位置，保证各部件装配后无干涉，防护格栅的条间距经过反复调整，既不遮挡光线输出效率，也能阻挡直径超过10mm的异物直接接触透光面，支架的转动角度范围设置为0到120度，覆盖平放、斜照、垂直向上照射的常用角度需求，各部件的连接位置预留了密封胶条的安装槽，满足户外使用的防水防尘要求。建模完成后逐一核对各部件的装配公差，确认支架翻转时不会与灯体外壳发生摩擦，散热筋的高度不超出整体外形轮廓避免搬运时剐蹭，透光面罩的安装台阶深度保证密封胶条压缩量处于合理区间，不会因为长期使用出现密封失效的问题。
