便携磁吸式LED笔形工作照明灯具

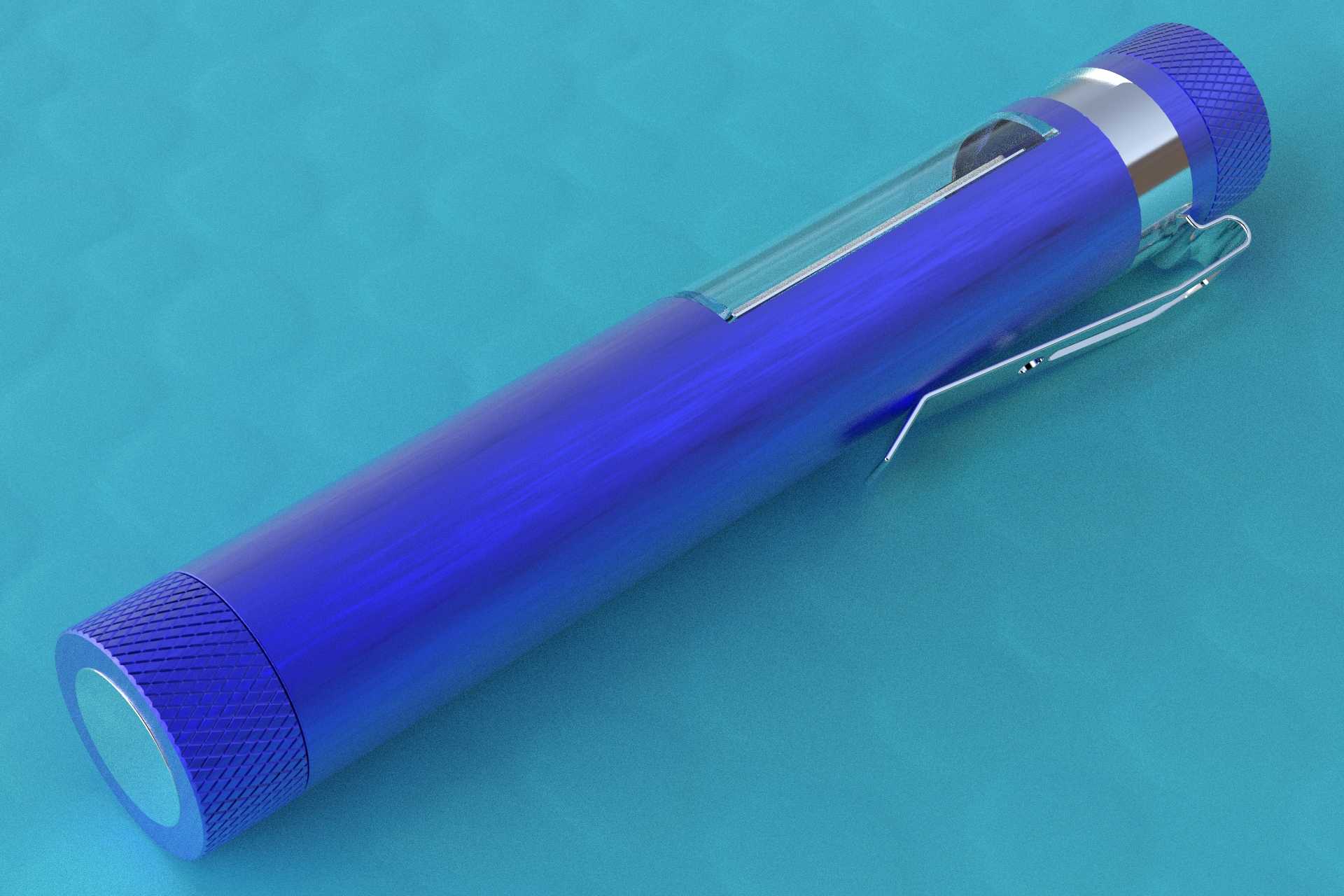

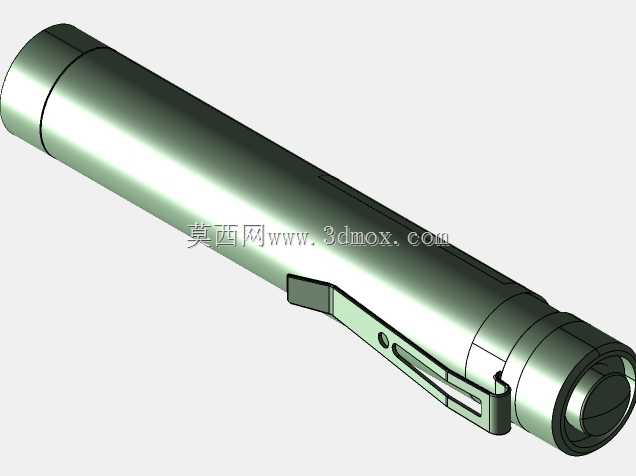

这款磁吸式LED笔形灯，主要面向设备检修、狭小空间作业、临时工位补光等场景设计，日常在机床内部走线排查、工装夹具调试、设备维保作业时，能解决大角度照明无法覆盖死角的痛点，磁吸结构可以直接吸附在设备金属壳体、机架表面，无需额外支架固定，解放作业人员双手。从功能特性来看，笔形的细长结构可以伸入狭窄的设备缝隙、管线排布密集的电控柜内部提供定向照明，尾部的磁吸组件吸力经过适配，既能保证吸附在垂直金属面时不会滑落，又能轻松取下调整照射位置，前端的按键控制开关与亮度切换，操作逻辑简单，戴劳保手套也能准确按压触发。设计阶段首先确定了笔形的整体轮廓，先绘制中心轴线作为基准，依次排布前端LED灯珠安装位、中部电池仓结构、尾部磁吸模块的占位，再细化外壳的防滑纹理、按键的凸起行程，建模时先做旋转凸台生成主体圆柱结构，再切除出灯头的透光罩安装槽、按键的装配位，最后添加尾部磁吸块的嵌合结构，所有配合面预留0.1mm的装配间隙，避免实际生产组装时出现干涉。外形尺寸控制在单手可握持的笔类常规范围，直径不超过普通记号笔尺寸，长度适配日常工装口袋的插袋深度，安装边界上尾部磁吸面为平面，可适配任意平整金属附着面，灯头照射角度可通过调整笔身摆放位置灵活改变，无需额外铰接结构就能实现多方向照明覆盖。建模过程中先完成主体结构的实体建模，再拆分各个零部件的装配关系，检查灯头与电池仓的导通结构是否存在结构冲突，按键的按压行程是否满足开关触发的行程要求，磁吸块的嵌入深度是否保证吸附面与外壳尾部齐平，不会出现凸起刮蹭或者凹陷导致吸附间隙过大吸力不足的问题，最后完成外观面的圆角过渡，避免尖锐边角在携带时刮蹭衣物或者划伤作业人员手部。
