80x100规格IP66防护压铸铝箱体结构设计

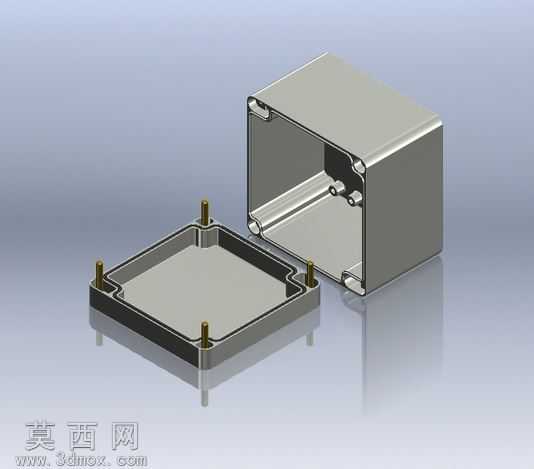

本作品为工业防护类压铸铝箱体的三维参数化建模成果，整体采用上下分体式装配结构设计，建模过程严格遵循压铸工艺成型规范与IP66防护等级的结构要求。建模阶段首先基于80x100的外形尺寸基准，绘制上下壳体的基础轮廓草图，对箱体侧壁做均匀壁厚处理，兼顾压铸成型时的铝液流动性与成品结构强度，避免壁厚突变导致的缩孔、冷隔等压铸缺陷。上壳体为一端开口的中空盒体结构，内壁设计有纵横交错的加强筋条，既提升壳体抗形变能力，也为内部元器件安装提供定位支撑，开口边缘处设计连续的密封槽结构，用于装配防水密封圈实现IP66级的防尘防水效果，边角位置做圆角过渡处理，匹配压铸模具的脱模需求，同时消除应力集中点。下壳体为配套的安装底座，四角位置设计带安装孔的铜嵌件预装柱，嵌件柱与底座一体压铸成型，用于实现上盖与底座的螺丝锁紧固定，底座边缘对应上壳体的密封槽设计匹配的压合凸台，装配时可压紧密封圈实现端面密封，底座底面预留平整的安装基准面，方便后续将整个箱体固定至设备安装位。材质渲染阶段，为上下壳体赋予哑光铸铝材质，还原压铸铝件表面细腻的磨砂金属质感，调整材质的反射参数模拟铝合金的低反光特性，对密封槽、安装柱等细节位置做边缘高亮处理，突出结构的层次关系；铜嵌件部分赋予黄铜金属材质，与铝制壳体形成清晰的材质区分，直观展示不同部件的材质属性。渲染输出时采用柔和的影棚布光，通过多角度光源投射突出壳体的边角轮廓与内部加强筋结构，在承托平面添加微弱的倒影效果提升模型的真实感。整个建模过程完全贴合实际压铸生产的工艺要求，所有拔模角度、圆角参数、壁厚设计均满足量产开模的标准，装配关系完全还原实际产品的组装逻辑，可直接用于压铸模具开发、产品结构验证、安装适配模拟等场景，能够为工业防护壳体的设计研发提供精准的三维数字参考。
