仿古景观池塘水车结构设计方案

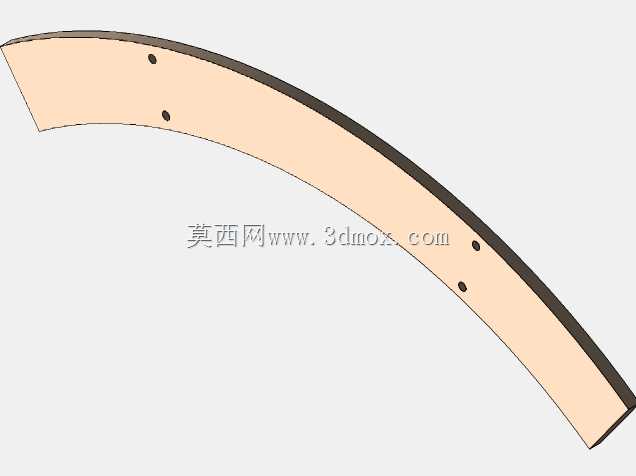

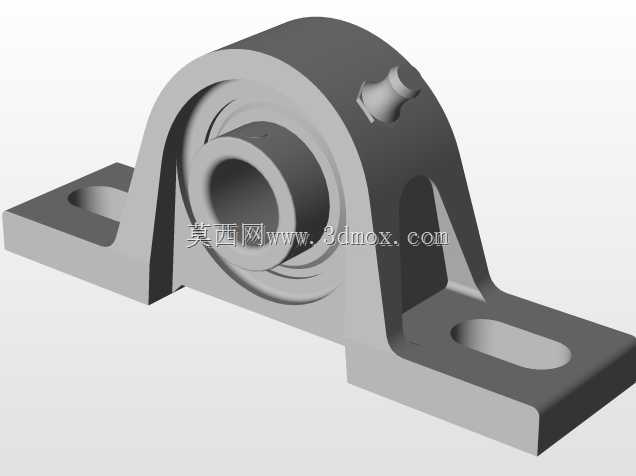

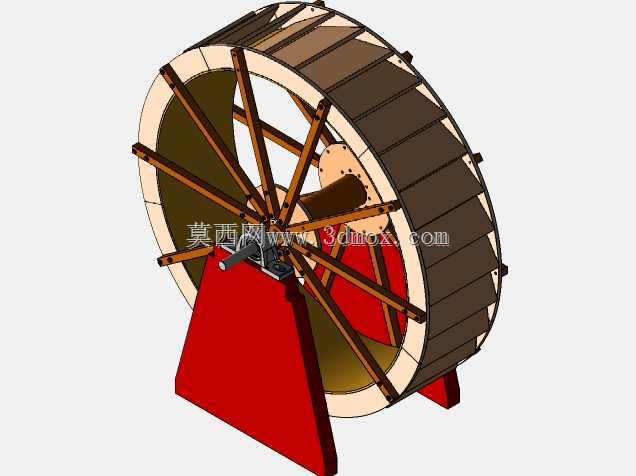

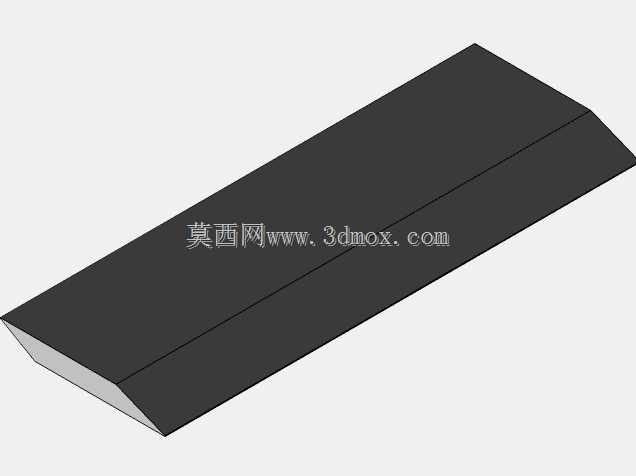

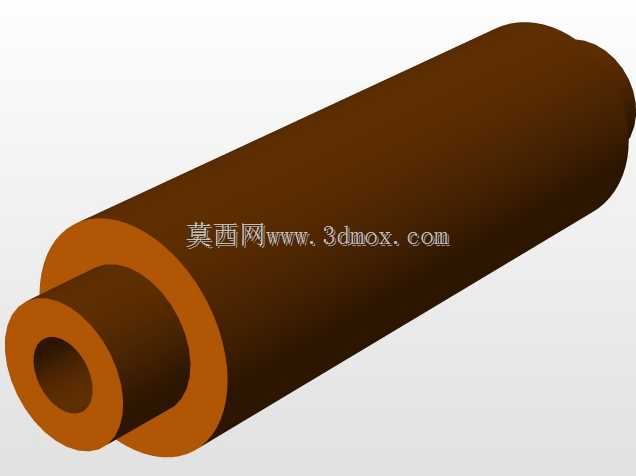

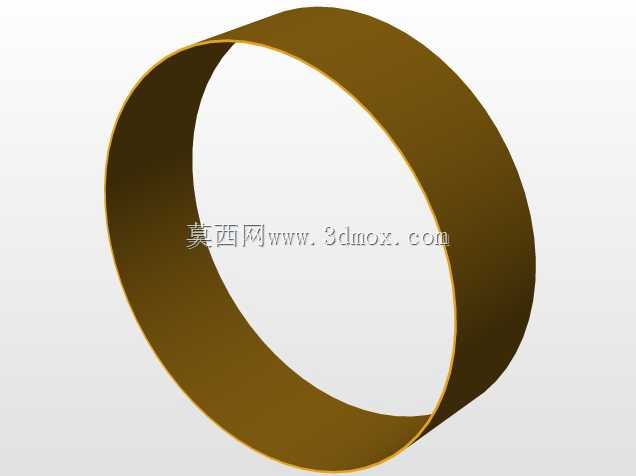

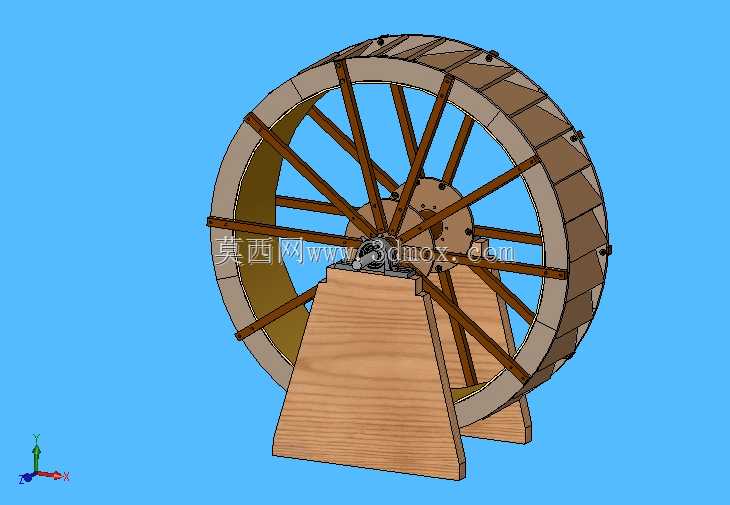

这类水车常应用于乡村文旅景观、生态农庄、庭院水景、古建园林的池塘区域，核心用途分为两类，一是作为动态水景构件提升景观层次感，二是可借助水流动力实现小范围提水，推动池塘表层水体流动，辅助改善局部水域的溶氧环境。从结构特性来看，该款水车采用双支架支撑结构，主体轮圈为环形框架，轮辐采用放射状排布的木质杆件连接中心转轴与外圈，轮圈外侧均匀布置斜向水斗，水流冲击水斗时可带动轮体绕中心轴缓慢转动，水斗随轮体抬升后将水体舀起，转到高位时自动倾倒入接水槽完成提水动作。设计过程中首先确定轮体直径与支撑座的比例关系，支撑座采用梯形实木结构，底部宽度需大于轮体半径的1.2倍，保证设备放置在池塘驳岸时的抗倾覆稳定性，中心转轴的安装高度需高于池塘常水位30cm以上，避免轮体下半部分浸水过深增大转动阻力，轮体与驳岸的安装间隙控制在15-20cm，防止转动过程中与岸体结构发生剐蹭。建模阶段先绘制中心转轴的装配基准，以基准轴为中心阵列排布轮辐杆件，每根轮辐与轮圈的连接位置做榫卯结构的限位凸台，保证连接强度，外圈水斗采用等角度阵列排布，单个水斗的倾斜角度经过反复调整，确保舀水时不会出现溢水、倒水时可完全排空。完成轮体装配后再绘制两侧的梯形支撑座，支撑座顶部的轴承安装位与中心转轴做同轴配合，最后给所有木质构件赋予对应的木纹材质，区分金属转轴与木质结构的材质差异，建模时需注意所有转动部件之间预留0.5mm的装配间隙，避免实际生产安装后出现卡滞问题。
