银石赛道造型摆件结构设计方案

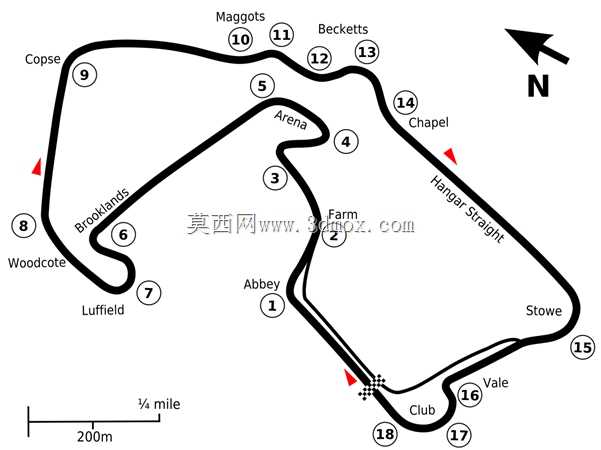

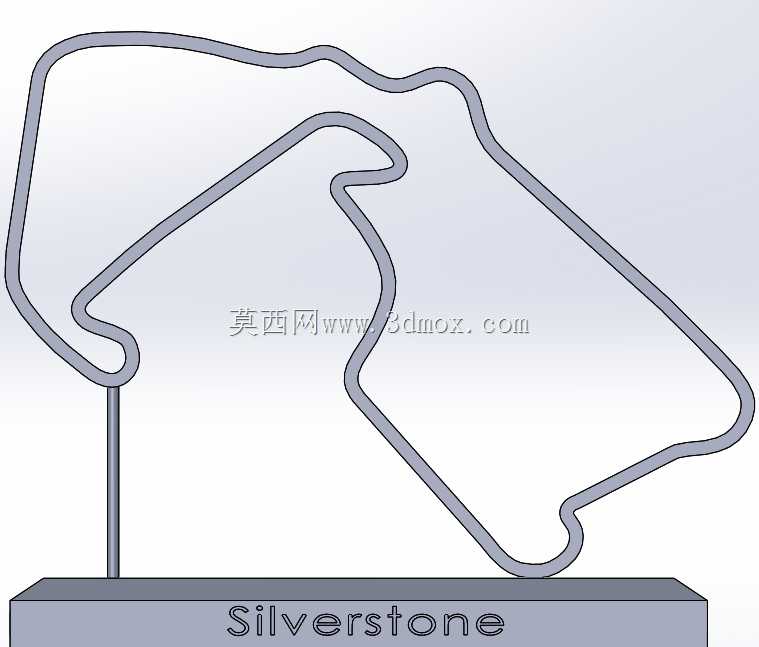

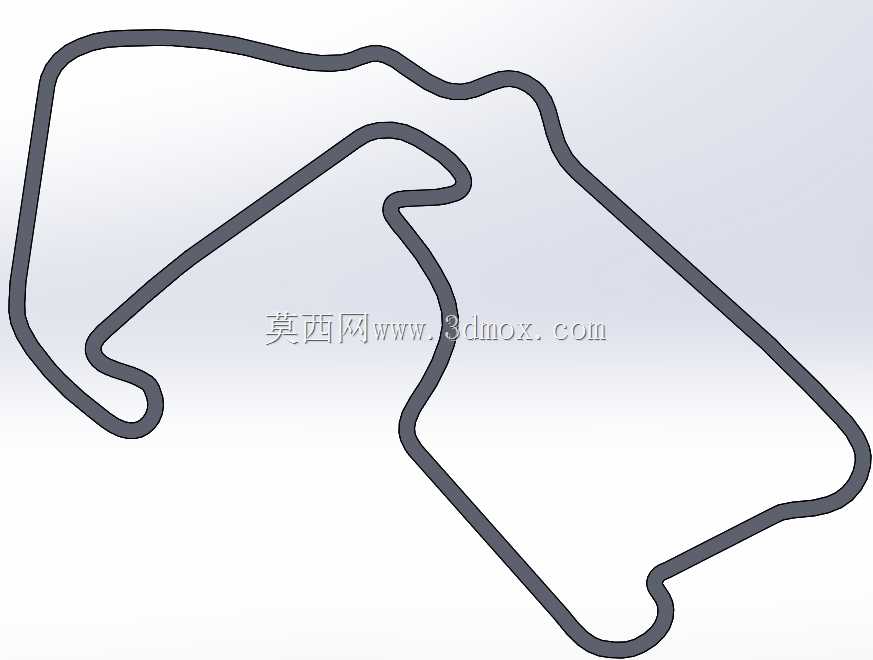

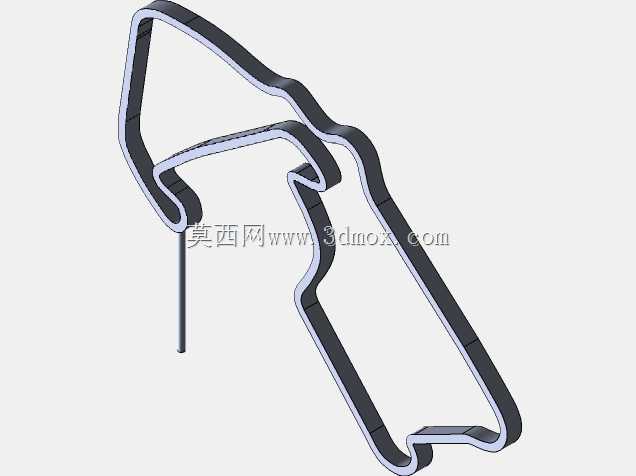

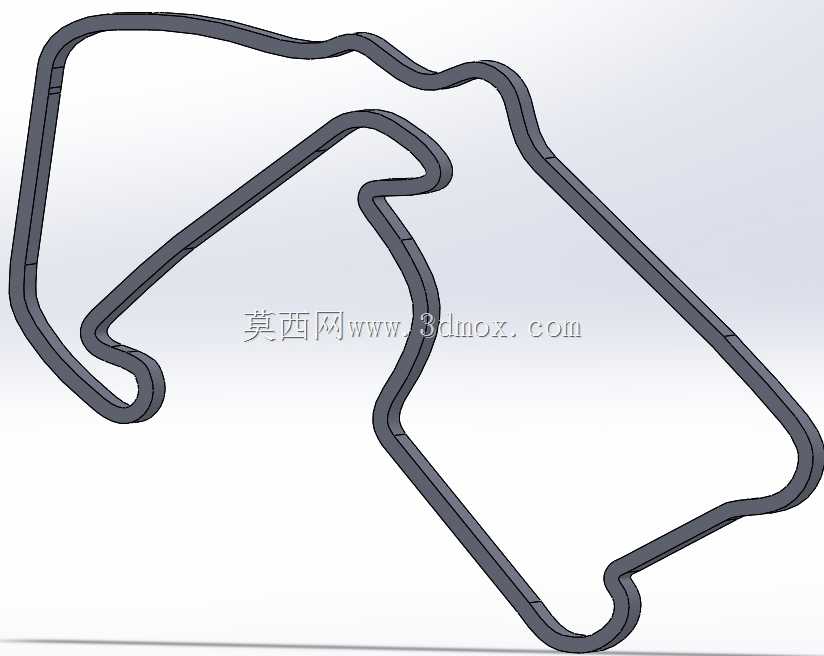

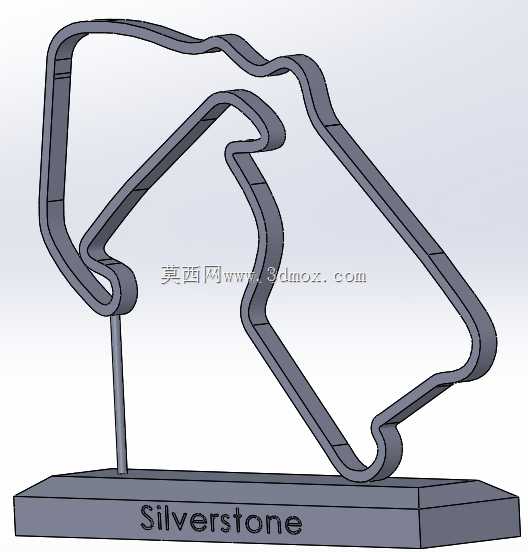

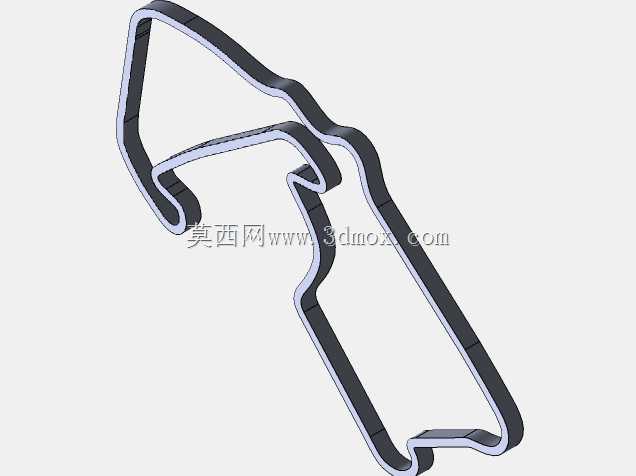

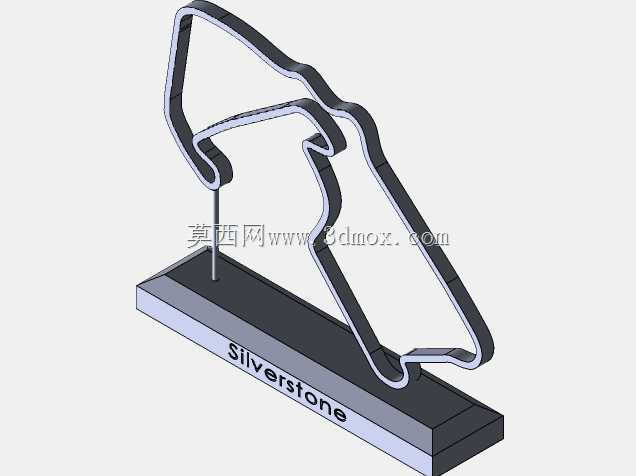

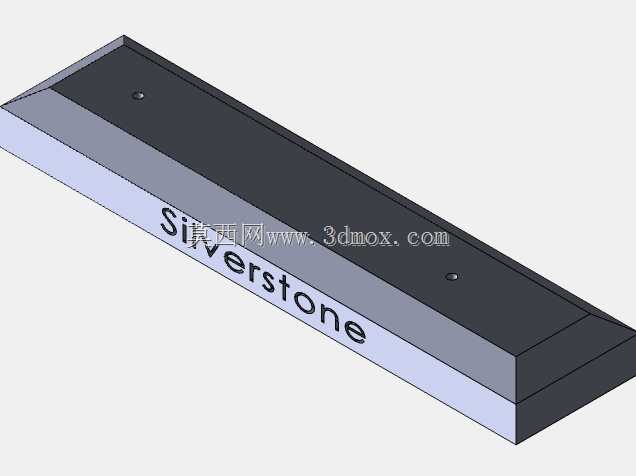

做这个赛道造型摆件的建模工作时，最先敲定的是实际落地的应用场景——这类带知名赛道轮廓的摆件，主要面向赛车爱好者的桌面陈设、赛车主题场馆的装饰展陈，也可作为摩托赛事、汽车赛事活动的配套纪念周边，悬挂版本还能适配墙面装饰需求，不需要额外占用桌面摆放空间。建模初期先梳理了两个版本的功能边界：纯轨道悬挂版只保留赛道轮廓主体，背部预留挂装孔位，安装时避开墙面管线位置即可，整体厚度控制在8mm以内，不会因为突出墙面过多产生磕碰风险；带支架的桌面摆放版本拆分出赛道轮廓、布局层、底板三个独立部件，各部件之间预留0.1mm的装配间隙，采用插接配合的方式组装，不需要额外粘接或紧固件，用户拿到手可以自行拼接完成。画图时先导入银石赛道的官方轮廓矢量图作为底图，在草图环境下描出赛道的中心线，再按照真实赛道的宽度比例偏移出内外侧轮廓线，倒圆角处理所有弯道的衔接位置，避免出现尖锐棱角，拉伸生成赛道主体后，在赛道边缘做1mm的圆角过渡，还原真实赛道的路肩视觉效果。做支架部分的时候，先确定底板的尺寸边界，按照赛道整体外轮廓的最大长宽尺寸各外放20mm作为底板的长宽，底板厚度设为12mm，保证摆放时的重心稳定，不会因为赛道部分的重心偏移出现倾倒问题；布局层夹在赛道主体和底板之间，表面蚀刻出赛道的区域划分标识，和赛道主体的定位柱对应插接，装配后整体高度控制在180mm以内，适配常规书架、桌面的层板间距。建模过程中特意做了壁厚的均匀处理，所有实体部分的壁厚都保持在3-5mm区间，如果后续采用3D打印制作，不会出现壁厚不均导致的打印翘边问题；如果采用注塑工艺量产，也能满足注塑件的壁厚设计要求，减少缩痕、缺料的工艺缺陷。两个版本的赛道主体部分做了特征复用，不需要重复绘制轮廓，只需要根据安装方式的不同，在悬挂版背部添加挂装凸台，在桌面版底部添加插接定位柱即可，大幅减少了重复建模的工作量。最后做装配干涉检查的时候，逐一对接三个部件的配合面，调整定位柱的长度和直径，保证装配后各部件贴合紧密，不会出现松动晃荡的情况，同时在底板底部预留四个直径5mm、深度1mm的脚垫安装位，用户可以自行粘贴防滑脚垫，避免摆放时刮花桌面，也能提升摆放的摩擦力，防止摆件滑落。
