履带行走机构支重轮结构设计

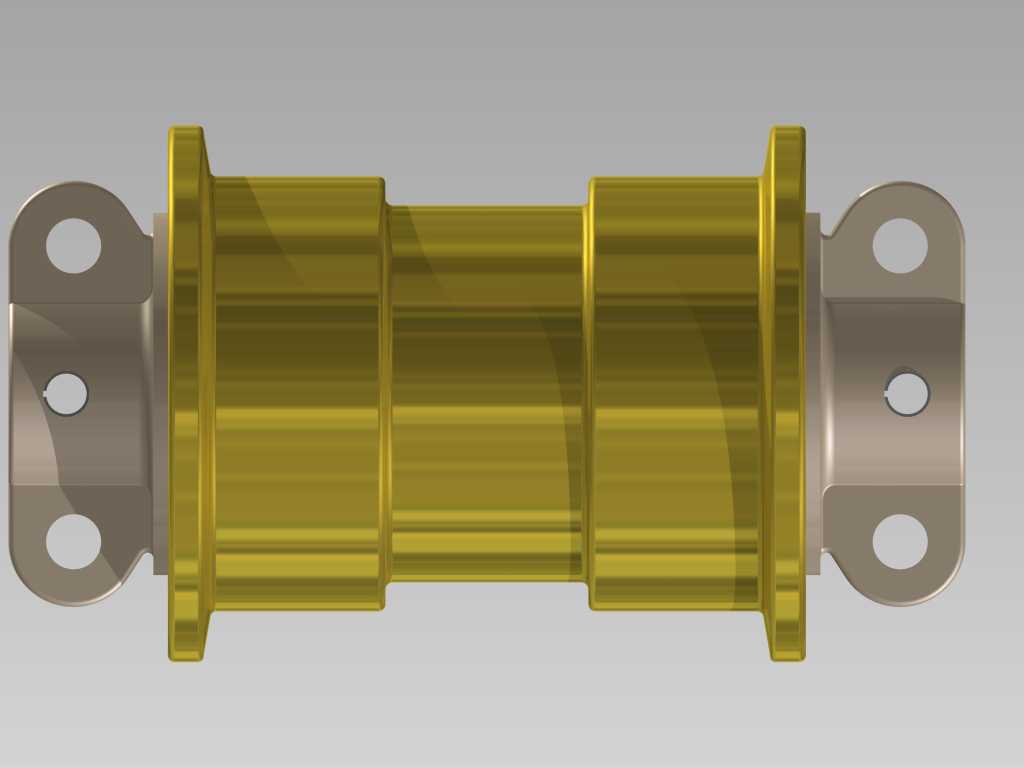

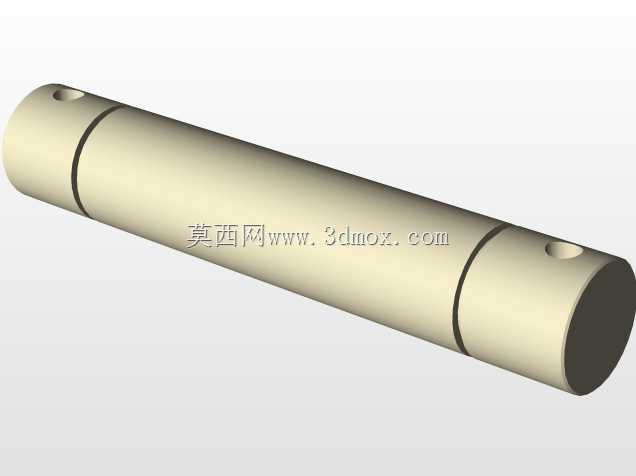

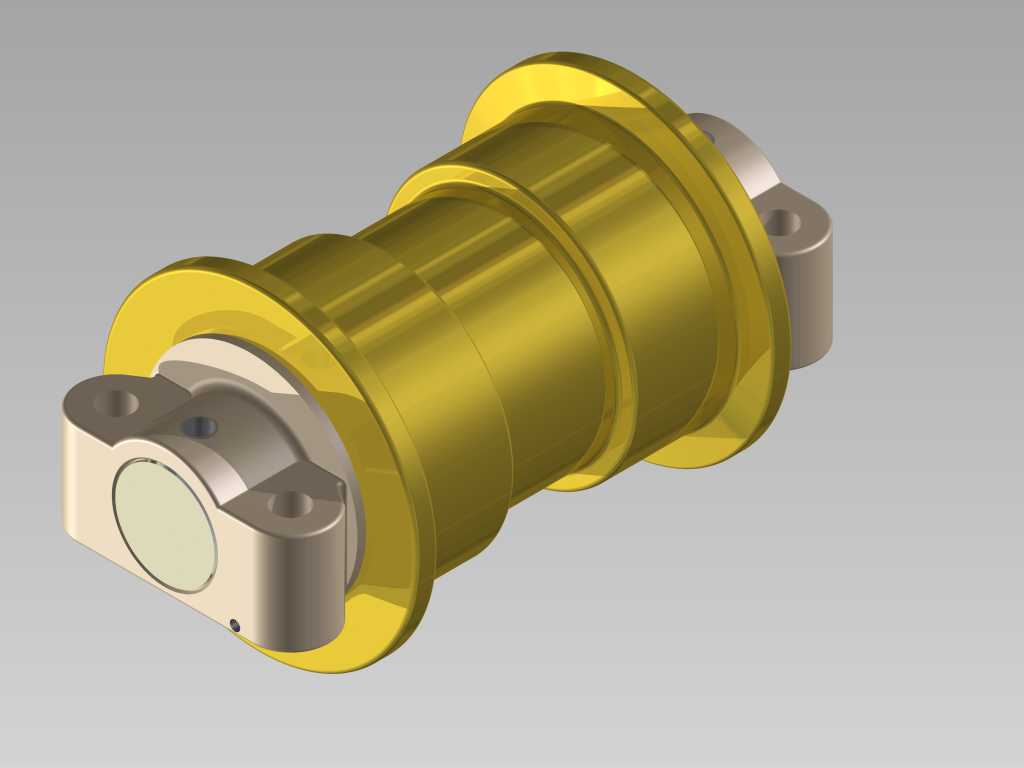

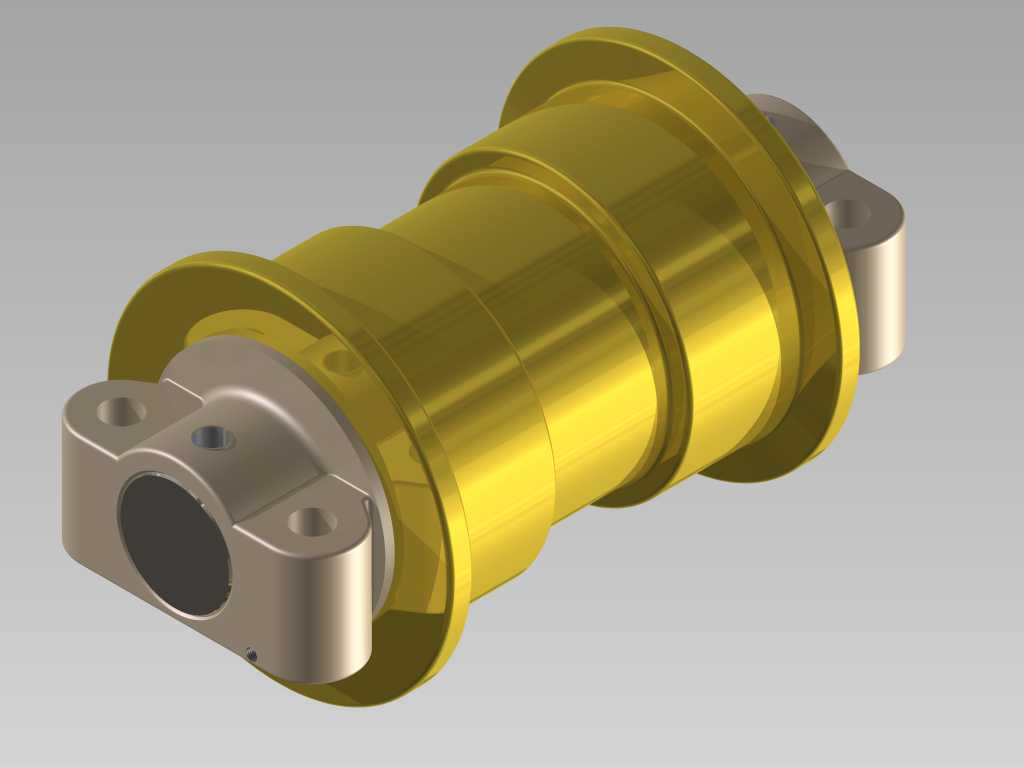

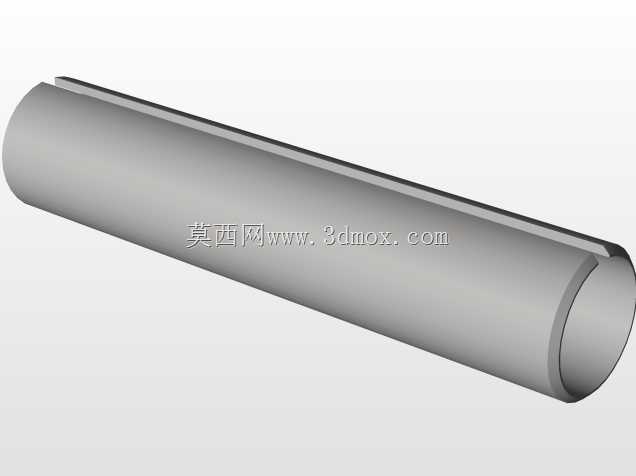

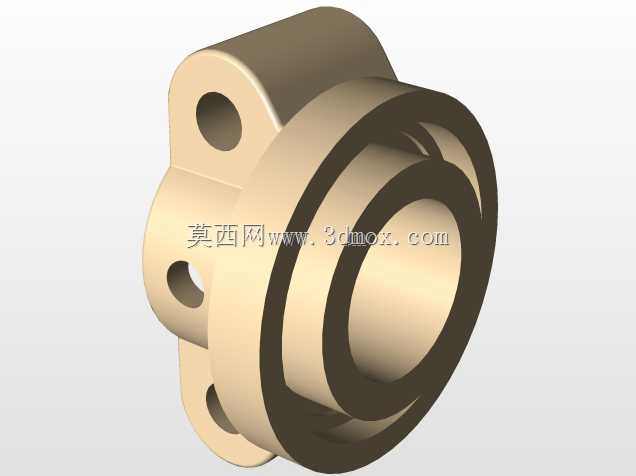

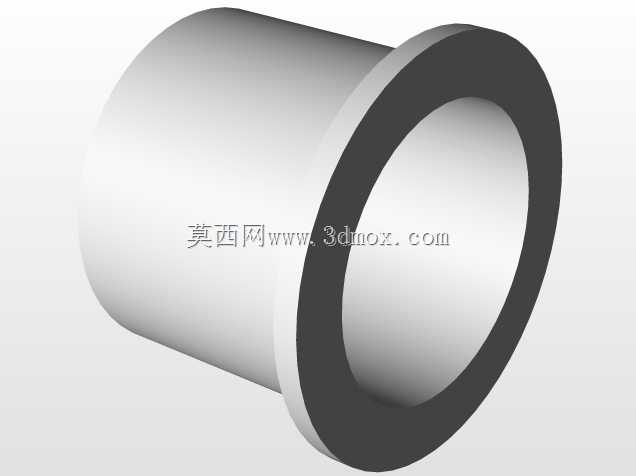

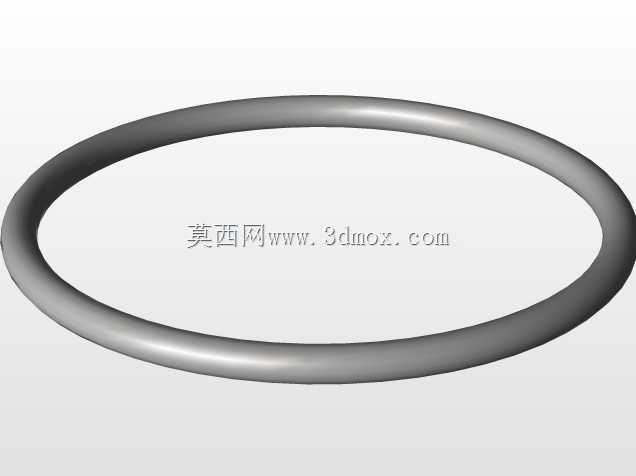

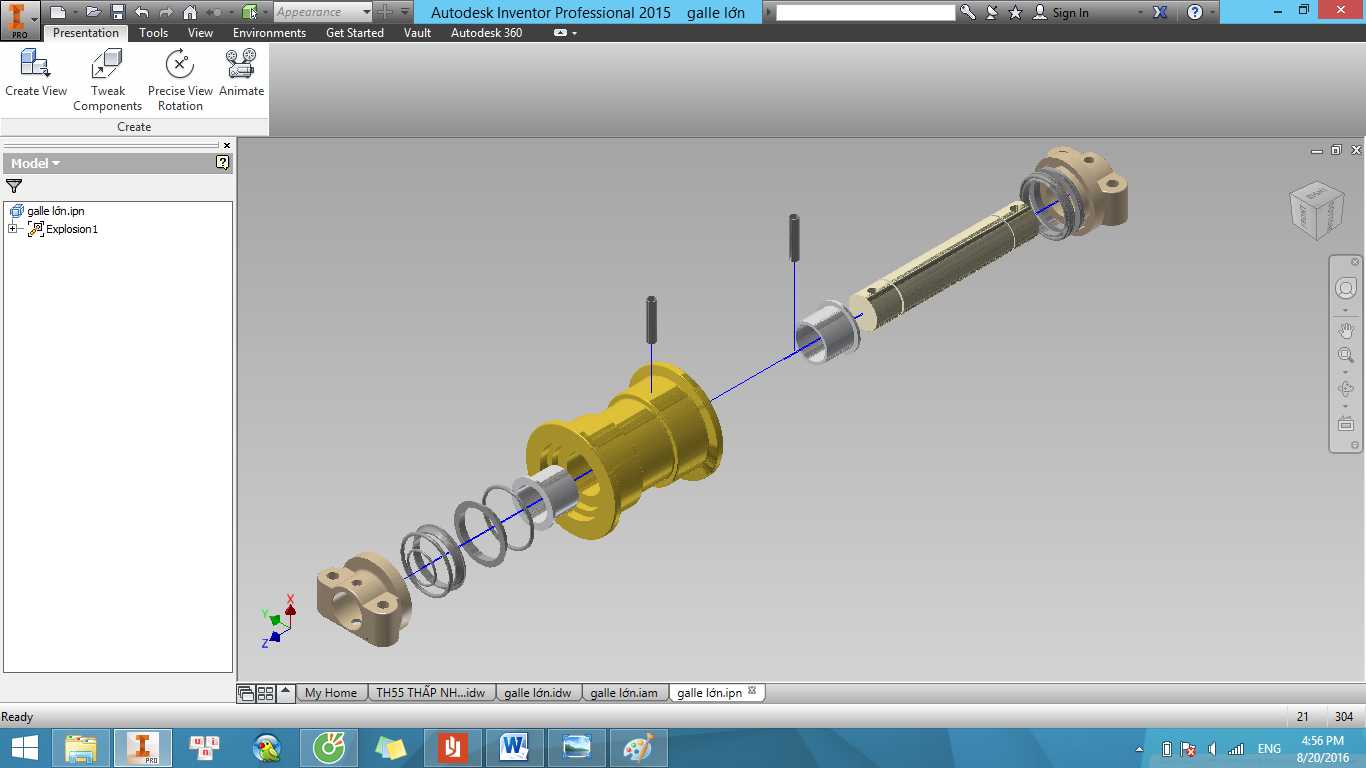

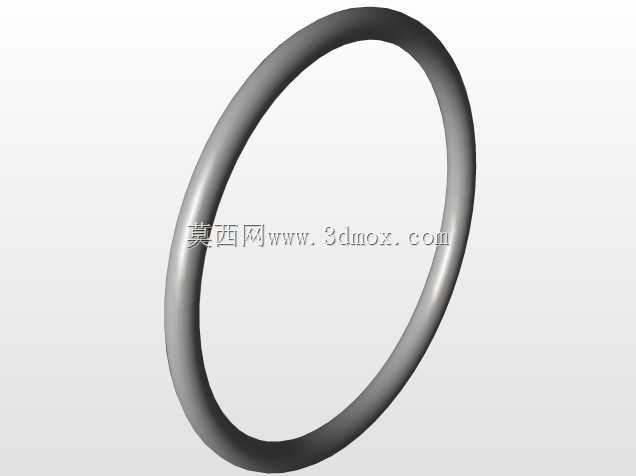

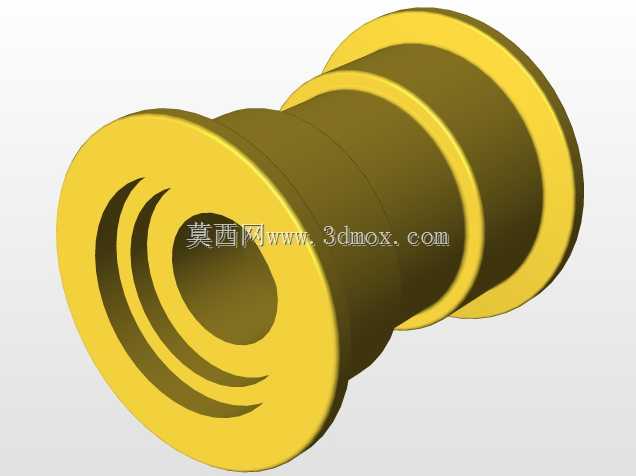

履带支重轮作为履带式行走设备底盘的核心承重部件，广泛应用在各类履带式工程装备、重型作业机械的行走系统中，作业时直接承担整机重量，将设备载荷均匀传递到履带板上，同时配合履带完成行走转向动作，限制履带横向滑脱，保障复杂路况下的行走稳定性。在泥泞、碎石、凹凸不平的作业场地中，支重轮需要持续承受交变冲击载荷，轮体表面还要抵御泥沙、碎石的磨损，因此结构设计上采用了中间鼓形轮体配合双侧安装耳座的形式，轮体中部的凸起结构可卡入履带链轨的导向槽内，避免行走过程中履带脱轨，两端的安装耳座预留同轴安装孔，可直接通过销轴与底盘台车架连接，安装边界严格匹配履带节距与台车架安装间距，轮体轴向尺寸适配履带板幅宽，径向尺寸满足底盘离地间隙设计要求，不会与履带板、台车架其他部件产生运动干涉。建模过程中先绘制轮体的回转截面草图，通过回转特征生成主体轮体结构，轮体外表面做等壁厚加厚处理，匹配内部润滑油腔的空间预留，之后绘制两端安装支座的轮廓草图，通过拉伸、切除特征生成带安装孔的耳座结构，对耳座与轮体的连接位置做圆角过渡处理，降低应力集中系数，最后对安装孔、轮体端面等配合面做公差预留，保障后续装配的同轴度要求。设计时重点考虑了轮体的受力分布，轮体与履带接触的工作面做了等强度壁厚设计，既保证承载能力，又控制整体重量，安装耳座的孔位同轴度公差严格控制，避免装配后出现轮体卡滞、偏磨的问题，内部预留的密封腔空间可适配浮动油封结构，防止作业中泥沙进入轮体内部、润滑油泄漏，延长部件的野外作业使用寿命。
