可加工Jansen连杆八足仿生行走机构

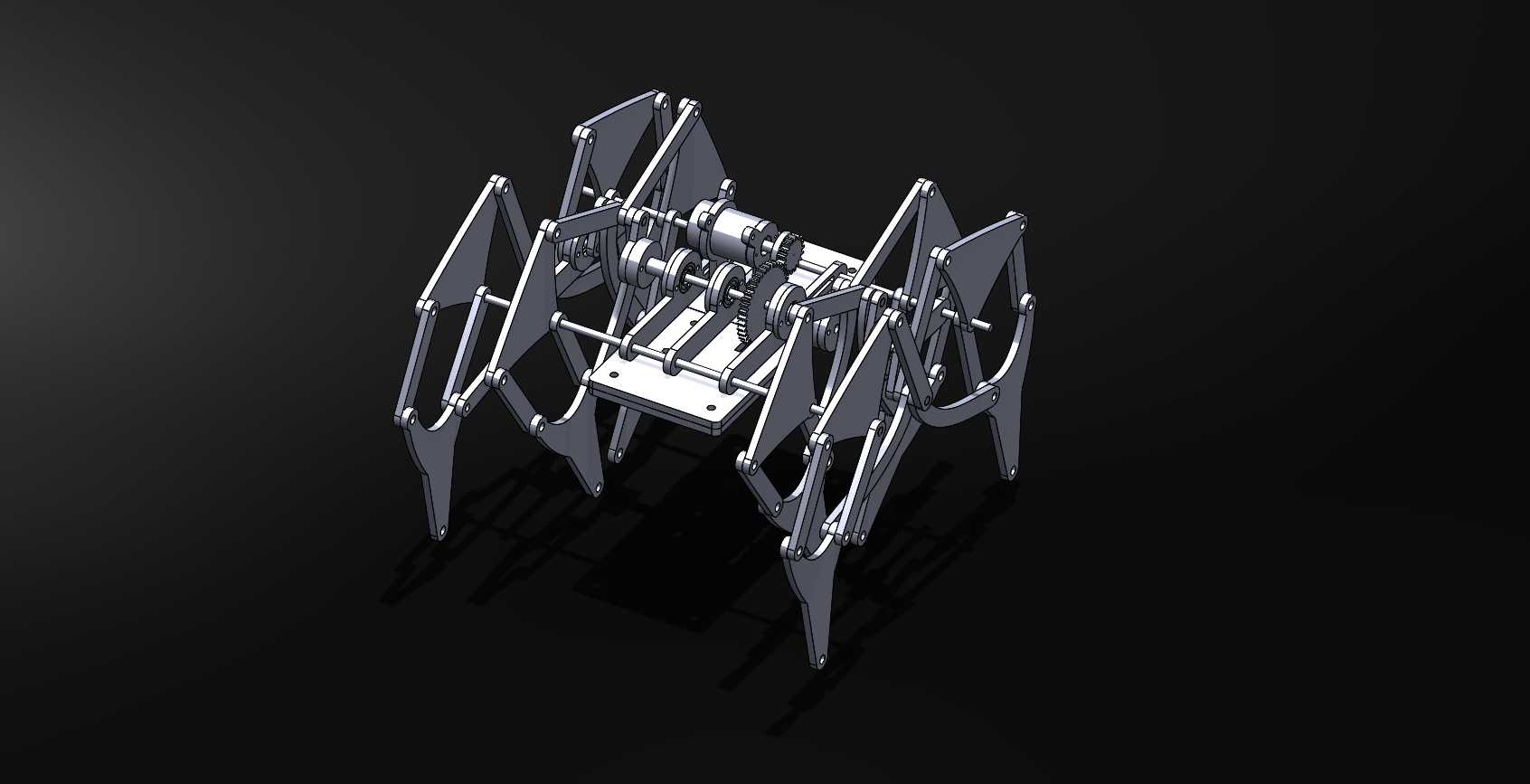

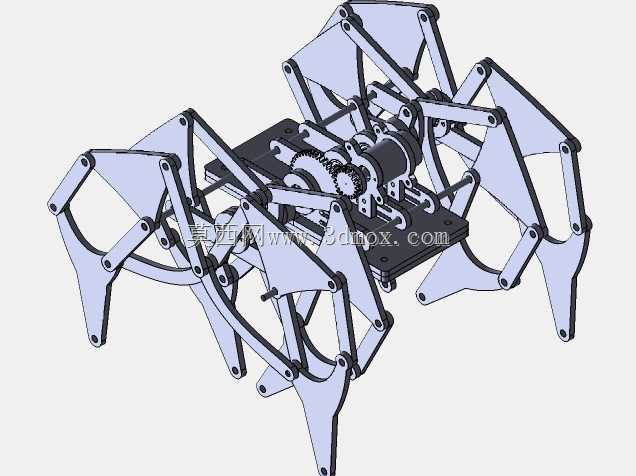

这款八足行走机构采用经典Jansen连杆构型，核心应用场景覆盖科教演示、小型仿生移动平台开发、桌面机械创意装置制作领域，可作为机械原理课程的具象教学载体，也能拓展搭载小型传感器完成平整路面的低速巡检作业，单电机驱动的特性让它无需复杂电控即可实现稳定行走，适配低功耗移动作业的需求。设计阶段优先考虑可加工性，整体机架与连杆零件适配6mm厚中密度纤维板的激光切割加工工艺，所有连杆铰接孔位统一适配标准销轴尺寸，装配时无需额外定制异形连接件，降低实物制作的加工门槛。从功能特性来看，对称布置的八组机械腿通过曲轴联动，单电机输出的旋转运动经连杆转化为腿部的抬升、迈动、落地连贯动作，行走过程中重心波动量控制在极小范围，无需额外平衡结构即可保持机身稳定，对平整硬质路面的适配性较好，能跨越高度不超过5mm的微小地面凸起。建模过程先在三维软件中完成单组Jansen连杆的参数化草绘，通过约束调整各杆长比例，模拟单腿迈步的运动轨迹，确认轨迹无卡顿、死点后，再以中心曲轴为基准对称阵列其余七组腿结构，同步完成机架安装板、电机固定座的结构设计，所有铰接位置预留标准转动间隙，避免装配后出现运动干涉。安装边界方面，整机横向宽度控制在200mm以内，纵向长度约280mm，机身顶部预留40mm见方的安装平面，可固定小型控制板、电池等配件，电机安装位适配常用的370减速电机，输出轴与曲轴的连接预留紧定螺钉固定位置，装配时无需复杂工装即可完成动力对接。建模全程按实际加工尺寸绘制零件，每片板材零件的轮廓都预留激光切割的切口补偿量，装配孔位的公差按纤维板加工特性设置，确保实物装配时销轴可顺利穿入，连杆转动无卡滞。
