适配150*100mmPCB的嵌入式电子设备盒

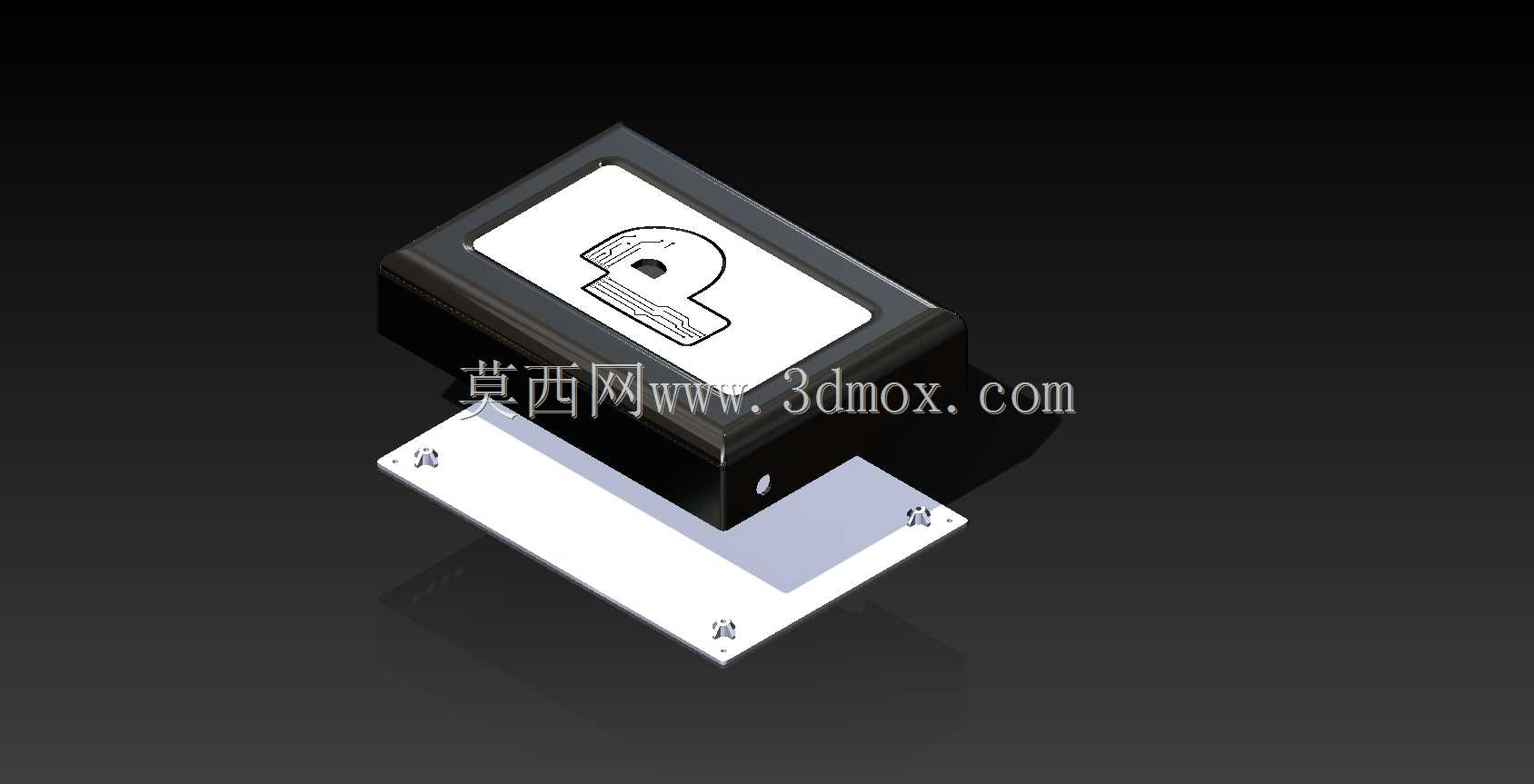

　　在工业控制板卡、小型传感采集模块、嵌入式工控单元的实际部署场景中，PCB板的防护壳体是决定设备运行稳定性的关键结构件，这款适配150100mm规格PCB的电子设备盒，正是针对这类板卡的安装防护需求完成的结构设计。从实际工程应用的角度出发，这类电子盒常被用在车间设备侧的传感信号采集节点、小型桌面式工控模块、教学实验用电路集成单元中，既要为板卡提供物理层面的防磕碰、防尘防护，也要兼顾板卡安装后的接线便利性、后期维护的拆装效率。设计过程中首先锁定了核心安装边界：内部腔体的有效安装尺寸严格匹配150100mm的标准PCB板，预留了板厚、板上焊接元件的高度空间，避免出现板卡装入后元件顶到上盖的问题；盒体与底座采用分体式扣合结构，

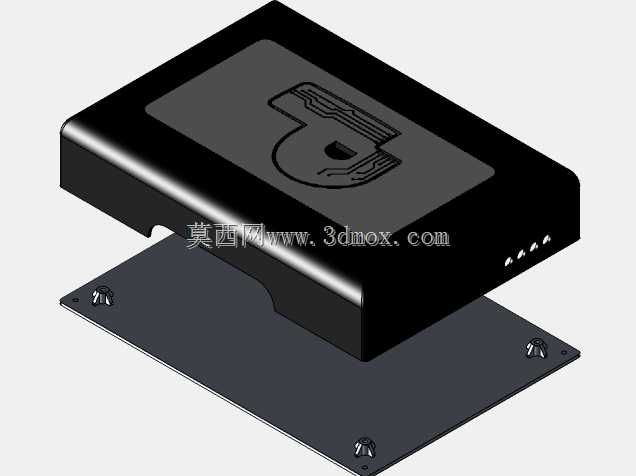

　　底座上预留了对应PCB安装孔位的固定柱，不需要额外加装铜柱就可以直接用螺丝将PCB锁定在底座上，减少装配环节的零件数量。盒体的外形做了圆角过渡处理，既避免锐边在装配时划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力；上盖表面预留了标识粘贴区域，可以直接粘贴设备编号、接口说明标签，不需要额外做表面处理。考虑到实际布线需求，底座的侧边预留了走线缺口，方便PCB上的外接引线从缺口引出，不会出现盒体扣合后压伤导线绝缘层的问题；安装固定方面，底座的四个角设计了外露的安装耳，可以直接通过螺丝将整个电子盒固定在设备机架、安装面板或者墙面支架上，安装耳的位置避开了内部PCB的布置区域，打螺丝固定时不会触碰到板上的电路元件。

　　不同于市面上通用的万能电子盒，这款结构在设计时就针对150*100mm这个常用PCB规格做了空间优化，没有多余的冗余腔体，整体体积紧凑，不会占用过多的安装空间；扣合结构的配合间隙做了严格控制，日常使用环境下的浮尘不会轻易进入盒体内部，能为板上的精密电路提供可靠的防护。对于结构设计从业者来说，这类壳体的建模重点在于配合尺寸的公差预留：PCB安装柱的位置度、上下盖扣合位的配合量、走线缺口的位置都需要和目标PCB的布局做匹配，避免出现装配干涉；同时壳体的壁厚保持均匀，不管是采用3D打印打样还是注塑批量生产，都能避免出现壁厚不均导致的变形问题。在实际选型使用时，只需要确认自身所用PCB的尺寸、板上最高元件的高度是否在腔体预留范围内，就可以直接套用这个壳体结构，不需要从零开始设计防护外壳，能大幅缩短小型电子设备的开发周期。
