可折叠臂式紫外线消杀作业设备结构设计

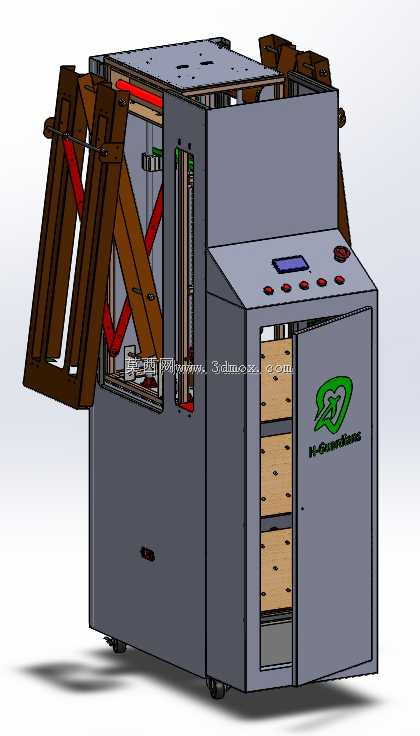

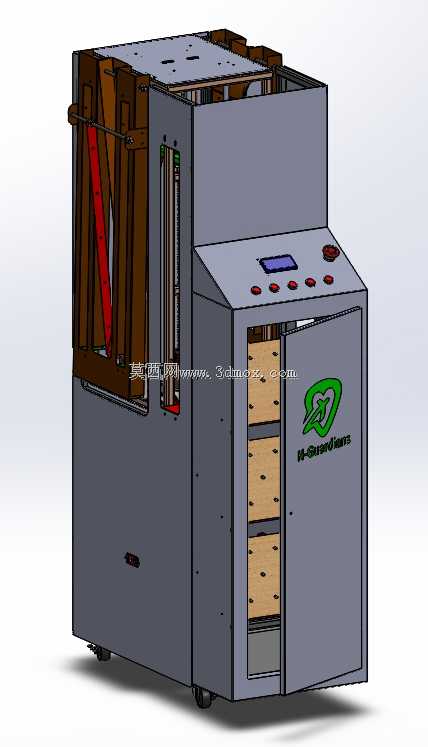

　　该款消杀设备的结构设计，核心围绕密闭空间内无死角紫外线消杀需求展开，最初的方案迭代阶段，设计团队优先考虑了民航客机客舱、医院隔离病区这类存在狭窄过道、边角消杀盲区的场景，传统固定点位的紫外灯无法覆盖座椅下方、行李架侧壁、病房设备缝隙这类位置，因此在设备两侧设置了可折叠展开的剪叉式灯臂结构，非作业状态下灯臂完全收拢贴合设备侧壁，整体外廓宽度控制在0.7米以内，能够顺利通过客机客舱通道、医院病区走廊这类宽度受限的通行区域，不会剐蹭周边设施。设备底部配置了带自锁结构的万向脚轮，单台设备整体重量控制在120kg以内，单人即可推动转场，脚轮的安装高度经过反复校核，确保设备整体重心高度不超过0.8米，在推行经过小坡度地面、

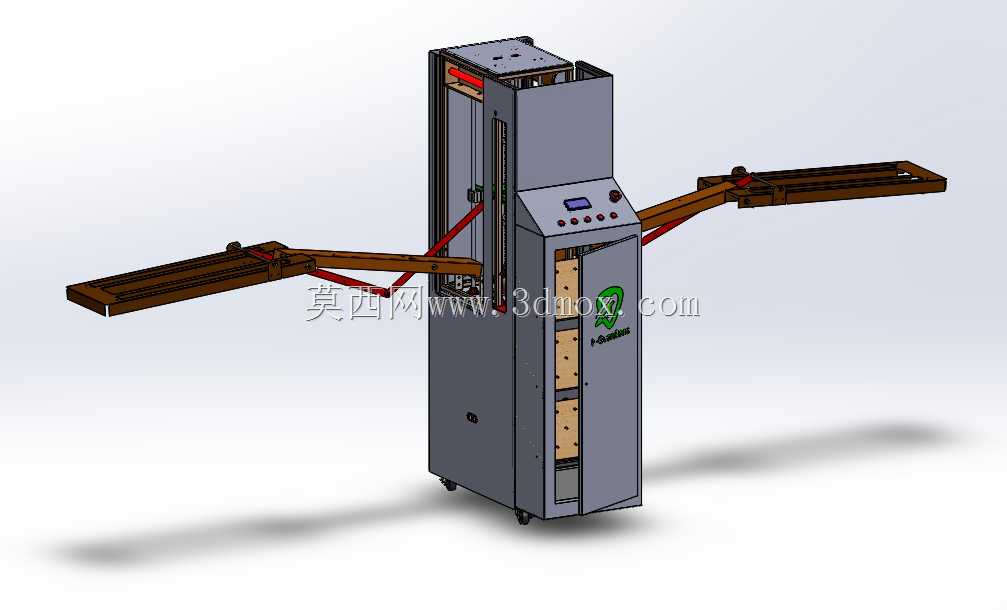

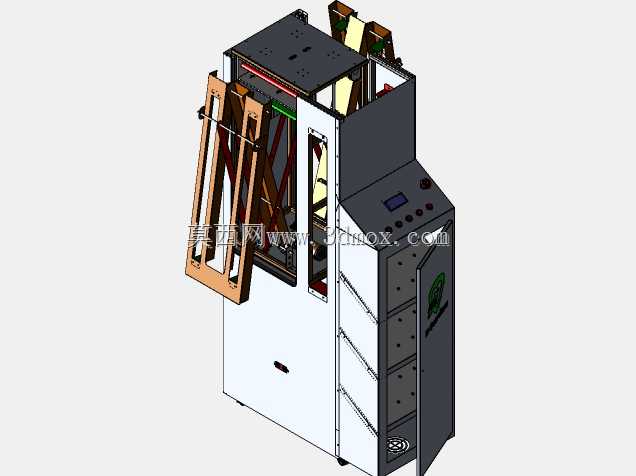

　　门槛凸起时不会发生侧翻。设备正面设置了密封式检修门，内部预留了三层置物空间，可根据消杀作业需求放置备用紫外灯管、浓度检测模块、应急防护配件，柜门采用磁吸式密封结构，避免消杀过程中紫外线从门缝泄漏对周边人员造成伤害。操作面板设置在设备正面斜向台面上，倾斜角度经过人机工程校核，站立操作时无需过度弯腰即可触碰所有控制按钮与显示屏，急停按钮设置在面板最外侧最易触碰的位置，突发状况下可一键切断所有紫外灯的供电。两侧剪叉臂展开后，单臂最大伸展长度可达0.6米，臂上固定的紫外灯管可随臂体伸展伸入座椅间隙、设备夹缝区域，配合设备顶部固定的紫外灯组，可形成覆盖设备周边1.5米半径范围的消杀覆盖区，相比传统立式紫外消毒灯，消杀覆盖范围提升60%以上。

　　设备内部的走线全部采用隐藏式线槽布置，灯臂活动部位的线缆预留了足够的弯折余量，经过1000次折叠展开循环测试后，线缆外皮无破损、信号传输无中断。设备外壳采用冷轧钢板折弯焊接成型，表面做哑光喷塑处理，避免紫外线反射造成的光污染，同时外壳的所有拼接缝隙都做了遮光处理，仅保留灯组安装位置的出光口，最大限度减少紫外线的无效泄漏。在结构强度校核阶段，设计团队针对剪叉臂的铰接位置做了加强处理，铰接轴采用不锈钢材质，轴套添加自润滑衬套，长期反复伸缩不会出现卡滞、晃动问题，确保灯臂展开后的位置精度，不会因臂体下垂导致灯管磕碰周边物体。设备内部的电气安装仓与灯组仓做了物理隔离，避免消杀过程中产生的臭氧进入电气仓加速元器件老化，电气仓预留了散热通风口，通风口内部设置了遮光挡片，兼顾散热与防紫外线泄漏的需求。
