机用螺杆式平口夹紧工装结构设计

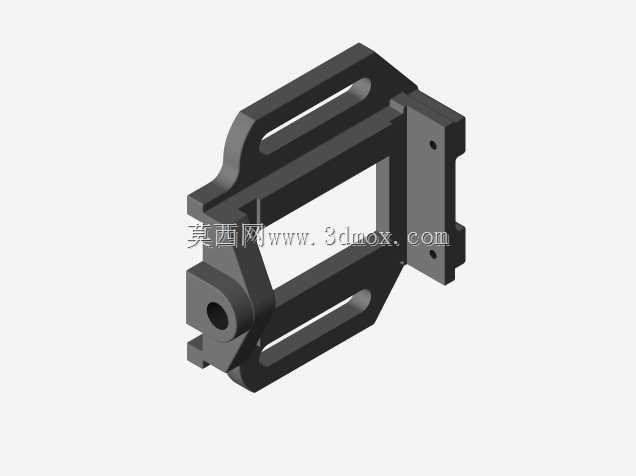

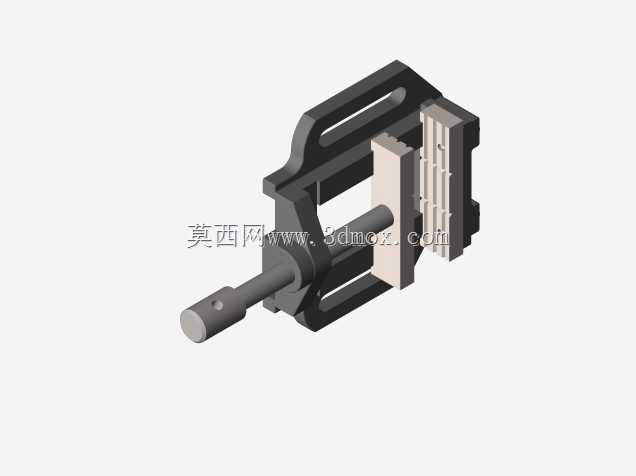

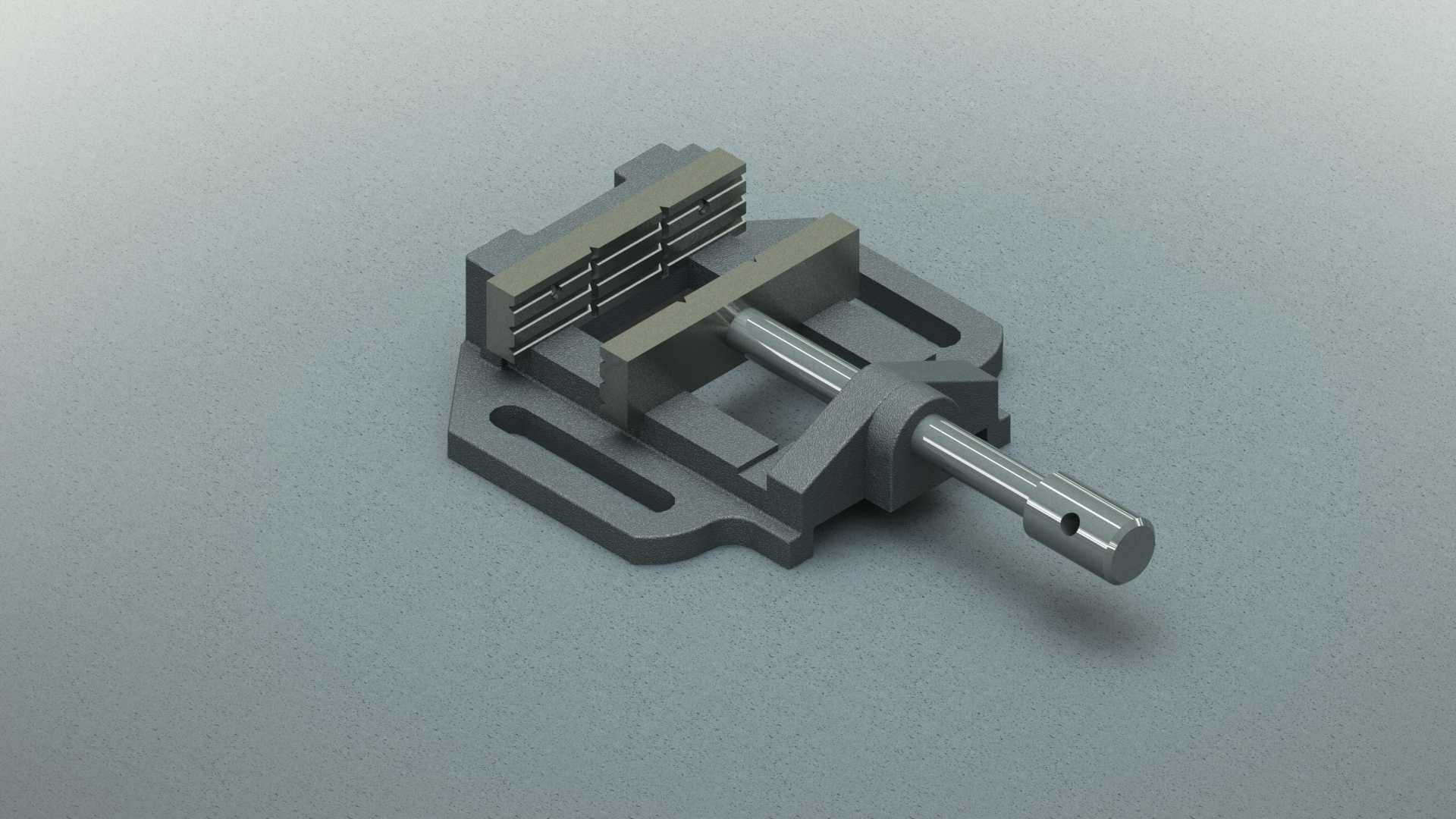

这款螺杆驱动的平口夹紧工装，是铣削、钻削、磨削等机加工工序里最常用的工件定位装夹部件，日常在普通立式铣床、台式钻床、小型加工中心的工作台面上都能见到它的身影，核心作用是在加工过程中牢牢固定待加工坯料，避免切削力带动工件移位导致加工尺寸超差、甚至工件飞出的安全隐患。从结构设计逻辑来看，整体采用滑动式钳身配合梯形螺杆传动的方案，底部的安装底板开有两条平行的长条形安装槽，这是为了适配不同工作台的T型槽螺栓间距，安装时可以顺着槽向调整钳体的固定位置，不需要额外打孔适配，安装边界能覆盖常规小型机加工设备的工作台装夹范围，钳身整体采用对称式布局，活动钳身沿着固定钳身的导向滑轨做直线往复运动，导向面做了加宽处理，能减少夹紧时的钳口上翘问题，保证夹紧力的方向始终平行于工作台面。钳口部分做了可更换式的齿面设计，齿形为细密的交叉网纹，夹紧毛坯件时能增加接触摩擦力，针对表面精度要求高的精加工工件，也可以更换为软质钳口或者铜质护垫，避免夹伤工件已加工表面。传动部分采用梯形传动螺杆，螺杆一端通过限位结构与固定钳身连接，只能做旋转运动无法轴向窜动，与活动钳身内部的螺母配合，转动螺杆端部的方头（适配标准扳手）就能带动活动钳身开合，这种传动方式具备自锁特性，夹紧后不会因为切削振动导致钳口松脱，不需要额外增加锁止结构。建模过程中，先绘制底部安装底板的草图，拉伸生成基体后切除出安装长槽与钳身导向的定位台阶，之后分别绘制固定钳身、活动钳身的轮廓，通过拉伸、切除命令生成钳身主体与导向配合面，再单独绘制梯形螺杆、传动螺母、钳口板这些标准配合件，建模时需要重点校验活动钳身与导向滑轨的配合间隙，预留0.02-0.05mm的滑动间隙，避免实际装配时出现卡滞，同时要保证螺杆轴线与钳口夹紧面的垂直度，控制在0.01mm以内，否则夹紧时会出现工件偏斜的问题。完成所有零件建模后进行装配体配合，添加螺杆旋转、钳身滑动的运动仿真，验证全行程开合过程中没有干涉，钳口闭合时两个夹紧面能完全贴合，最大开口距离可以覆盖常规中小型零件的装夹需求，日常使用时除了装夹规则的方形、矩形坯料，配合角度垫块也能装夹异形工件，是小批量零件加工、工装试制场景里通用性极强的装夹工具。
