管道夹持用管虎钳装配结构设计

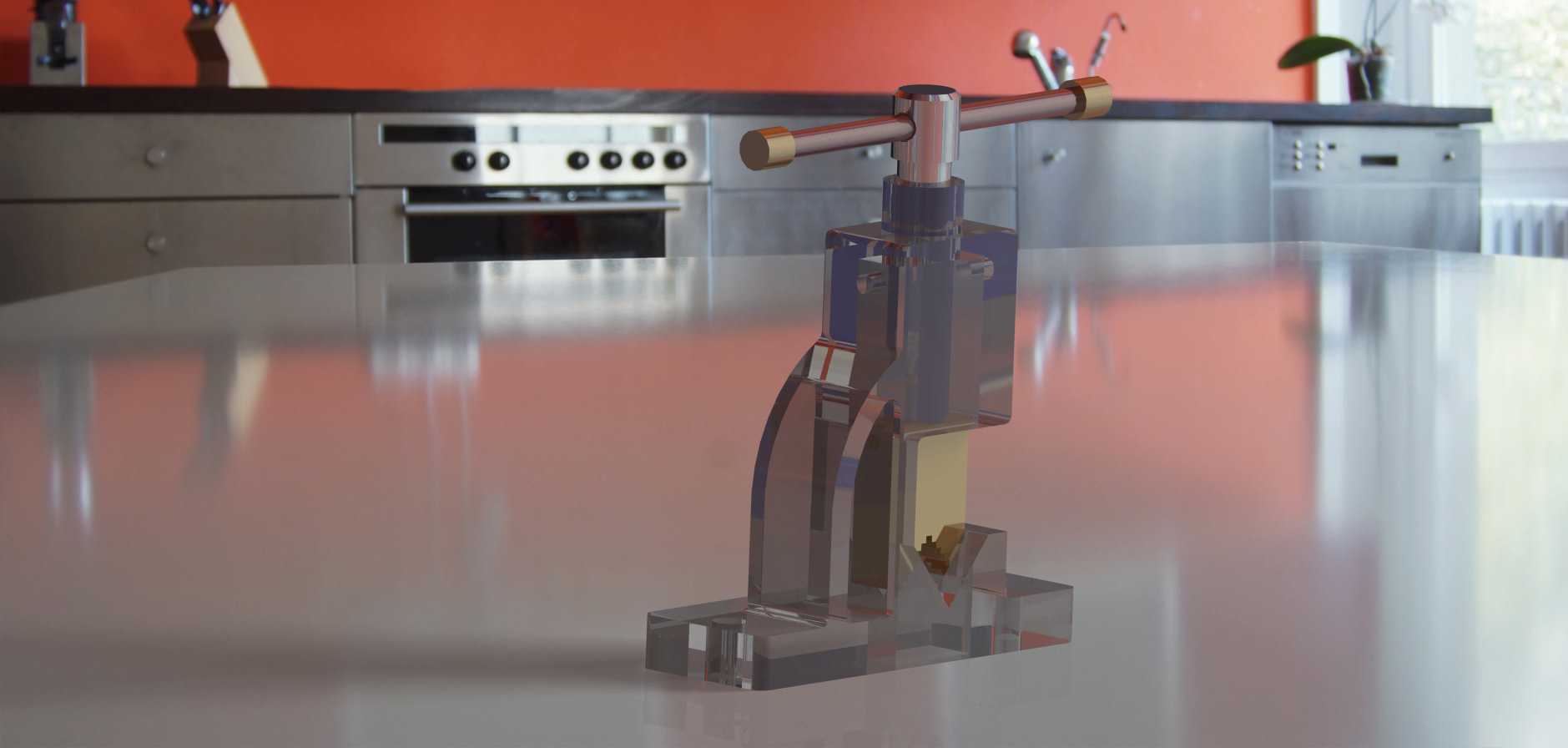

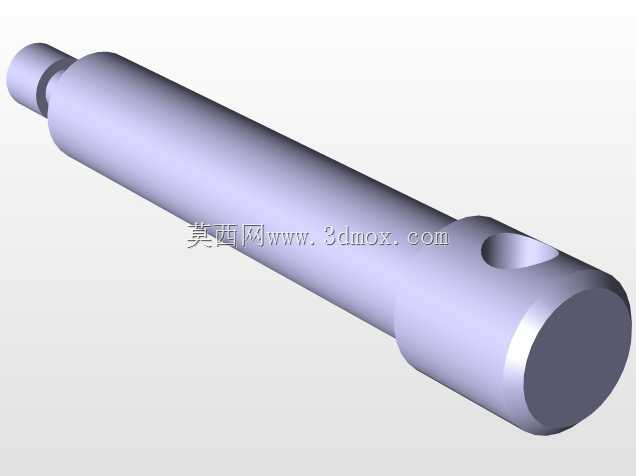

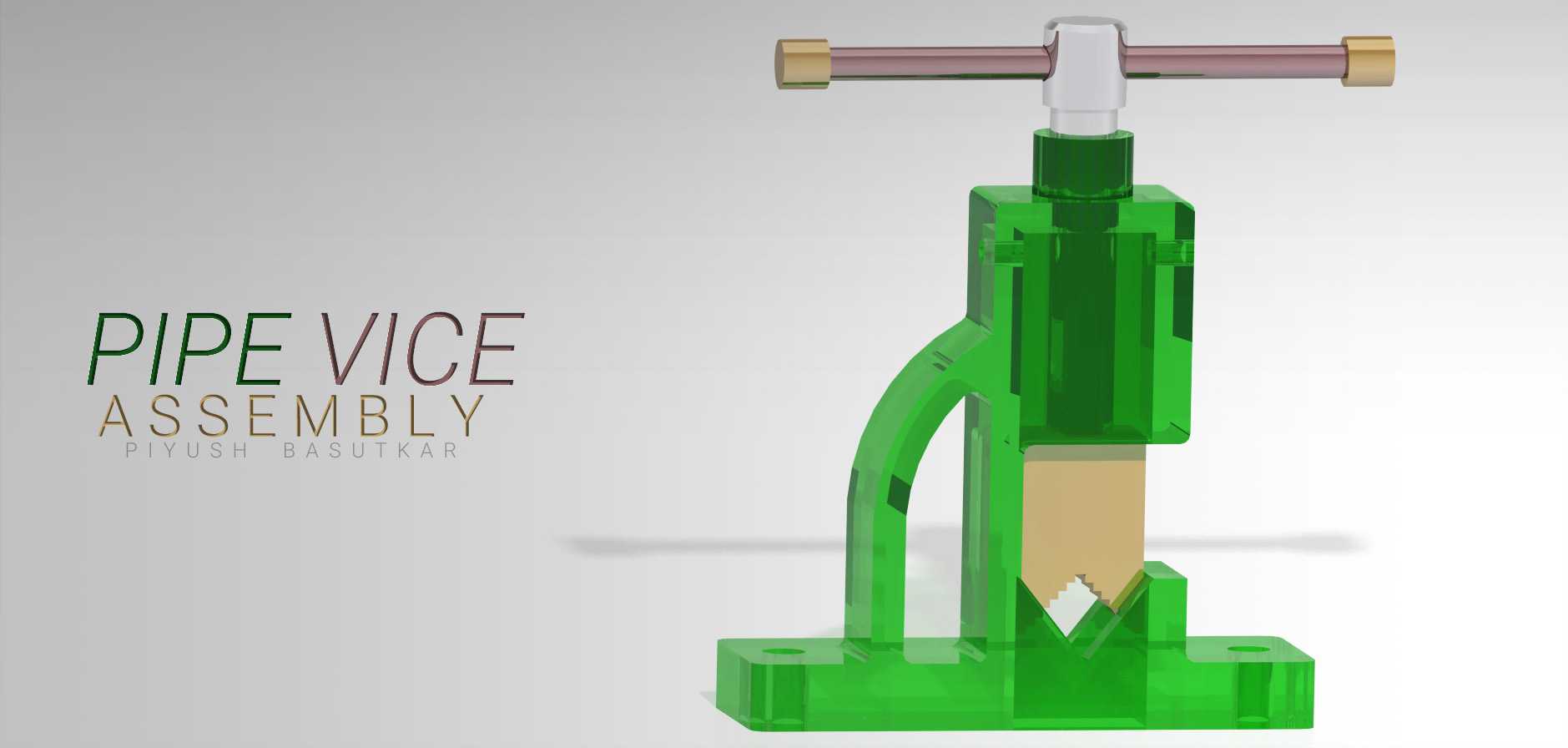

在管道安装、五金维修、小型管件加工的作业场景里，管虎钳是用来固定圆形管件、避免工件在套丝、切割、铰孔工序中发生转动位移的核心工装，和普通平口钳的夹持逻辑不同，这类钳具的钳口带V型定位结构，能适配不同外径的圆管类工件，不会把薄壁管件夹出压痕变形。做这个装配体建模的时候，首先要捋清楚整个机构的运动逻辑：顶部的T型手柄和升降丝杆是同轴配合，转动手柄时丝杆带动下方的活动钳块做垂直方向的进给，和底座上的固定V型钳口配合实现夹紧动作，侧边的C型架是整个结构的受力支撑件，要承受夹紧时的反向弯矩，底座上的两个安装孔是用来把整个钳具固定在工作台面上的，孔位间距要匹配常规钳工台的预留安装槽尺寸，避免安装时出现干涉。建模的时候先从底座零件开始画，先拉伸出底座的主体轮廓，切出固定V型钳口的齿形结构，齿形的角度要做120度夹角，保证和圆管外壁有足够的接触面积，再打出两个沉头安装孔，沉头深度要匹配常用的内六角螺栓头尺寸，保证螺栓安装后不会突出底座平面。接下来做C型支撑臂，这个零件要和底座做凸台定位配合，装配时用同轴和重合约束固定位置，支撑臂的内部要切出丝杆的过孔和螺母安装位，这里的螺母是嵌在支撑臂顶部的，和丝杆形成螺旋副，要注意螺旋副的导程和手柄转动的进给量匹配，保证转动手柄时活动钳块的升降顺畅无卡滞。然后做活动钳块，这个零件的下端同样做V型齿面，和底座的固定钳口上下对应，上端要做和丝杆端部的转动配合结构，保证丝杆转动时不会带动活动钳块跟着旋转，只能做上下直线运动。顶部的T型手柄要做防滑的滚花结构？不对，实际产品的手柄两端是金属堵头，建模的时候直接拉伸出手柄杆，两端加上圆柱形的堵头，和丝杆顶部的通孔做配合就行。所有单个零件建完之后进装配环境，先把底座设为固定零件，依次装配C型支撑臂、嵌装螺母、升降丝杆、活动钳块、T型手柄，每个配合都要检查自由度，活动钳块只能保留垂直方向的移动自由度，丝杆保留旋转自由度，手柄和丝杆之间做固定配合，保证转手柄的时候丝杆同步转动。做完静态装配之后可以做简单的运动干涉检查，把活动钳块升到最高位置和降到最低夹紧位置，分别检查各个零件之间有没有干涉，尤其是丝杆在支撑臂内部的行程段，不能和支撑臂的内壁发生摩擦，活动钳块升降的时候要和C型臂的内侧导向面贴合，避免出现夹紧时的偏摆。这类管虎钳的夹持范围要覆盖常用的小尺寸水暖管、电气穿线管，所以活动钳块的最大开口尺寸要留够，保证常规管径的管件都能放进去，钳口的齿形要做轻微的倒角，避免齿尖太锋利夹伤管件表面的镀锌层，底座的底面要做平面度要求，保证安装在工作台面上不会出现晃动。整个建模过程要注意各个零件的壁厚均匀，尤其是C型支撑臂的受力拐角处，要做圆角过渡避免应力集中，实际生产中这个零件一般是铸铁材质，建模的时候不用特意赋材质，只要把结构尺寸做准确就行，方便后续出工程图的时候直接标注尺寸公差和形位公差。
