带受料斗的槽型皮带输送设备结构

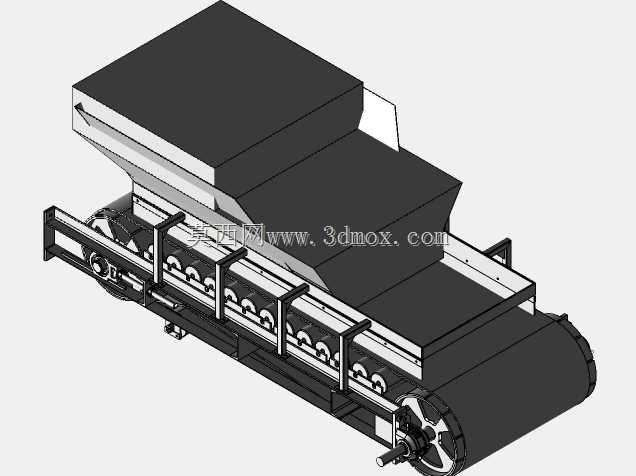

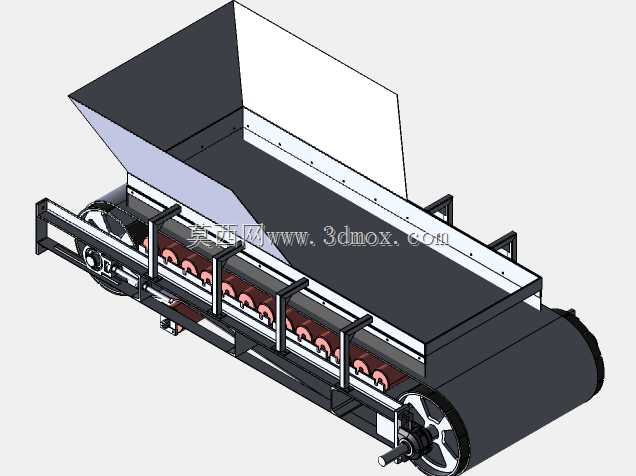

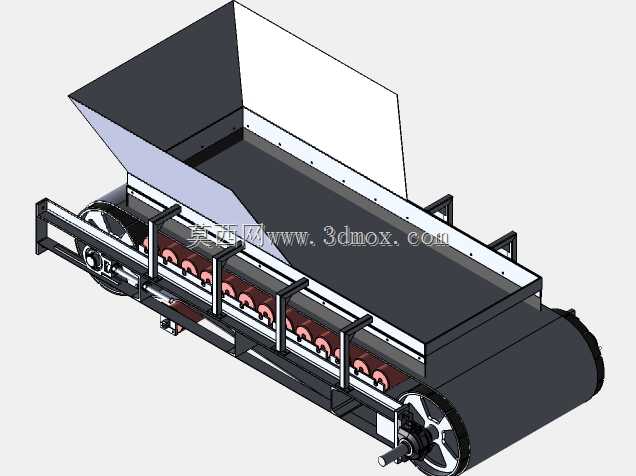

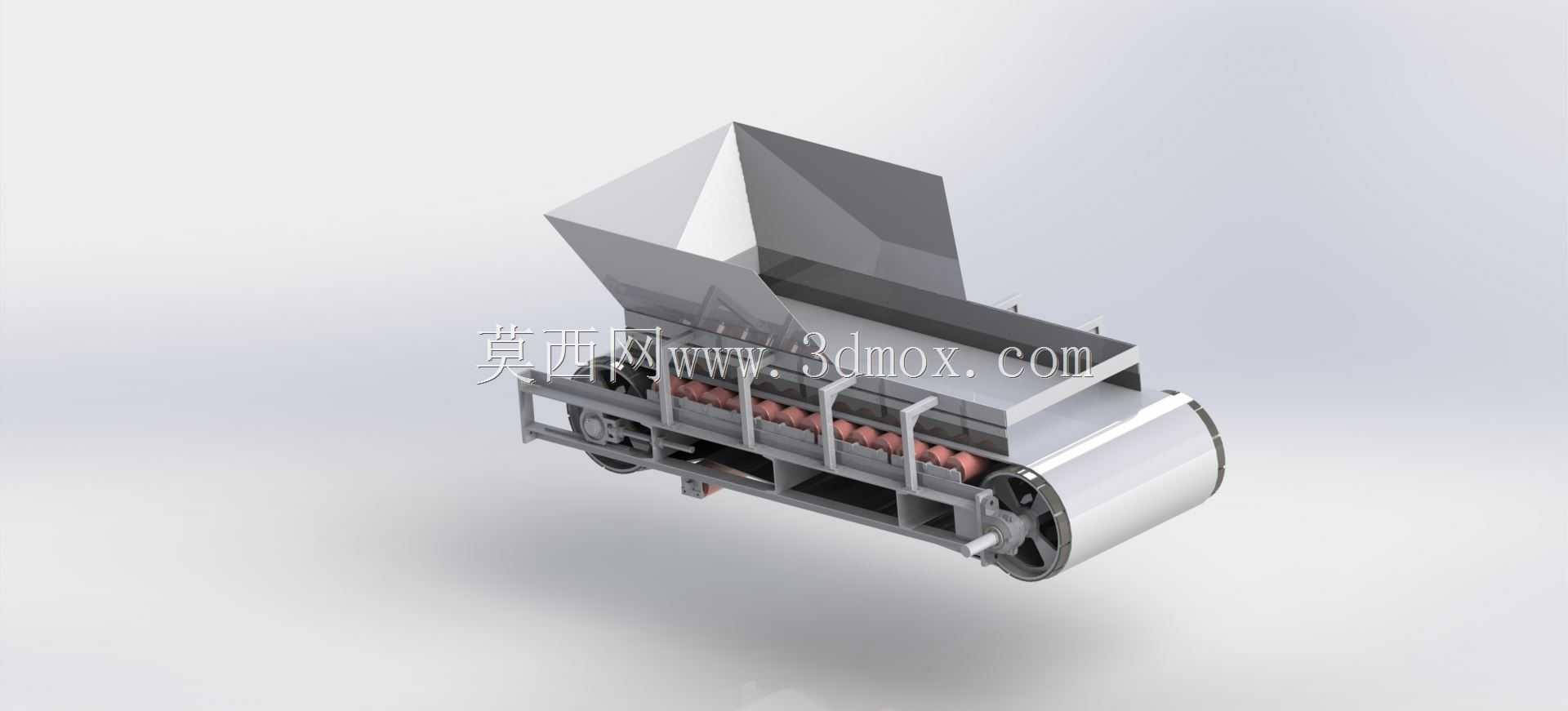

这款带受料斗的槽型皮带输送结构，常见于矿山、建材、粮食加工等散料转运场景，主要承担100t/h处理量下的散状物料水平或小倾角输送任务，可衔接破碎、筛分、仓储等上下游工序，避免散料转运过程中的撒料、溢料问题。从结构设计来看，上部的棱台形受料斗采用大倾角收口设计，进料端开口宽度适配常见的装载机卸料、上游设备落料范围，斗体内壁做了顺滑过渡处理，减少物料卡堵的概率，斗体下部与输送槽体采用法兰连接，方便后期检修时拆卸更换耐磨衬板。槽体部分采用标准化型钢焊接框架，两侧设置挡边结构，配合槽型托辊组将皮带承托为U型截面，相比平皮带能提升30%左右的散料承载量，托辊组采用等间距布置，回程段设置平行下托辊承托皮带返程段，减少皮带下垂变形量。驱动端采用外置式传动滚筒搭配张紧结构，滚筒表面做了菱形包胶处理，提升与皮带之间的摩擦力，避免重载启动时出现皮带打滑问题，尾部改向滚筒配套螺旋张紧装置，可根据皮带使用过程中的伸长量调整张紧行程，保证皮带运行张力处于合理区间。建模过程中先搭建整体型钢框架的线架草图，确定各部件的安装基准面，受料斗部分采用多截面实体命令生成基础轮廓后做抽壳处理，再添加焊接加强筋结构；托辊与滚筒部分先做参数化零件建模，通过装配约束按间距阵列到框架对应位置，皮带部分采用曲面命令贴合托辊组轮廓生成，最后添加驱动端的电机、减速器安装座，核对各部件的安装间隙，比如受料斗下沿与皮带面的预留高度控制在20-30mm，避免运行过程中刮蹭皮带，两侧挡边与皮带边缘的预留间隙控制在10-15mm，防止皮带跑偏时出现硬摩擦。整体安装边界需要注意进料端的受料斗上方预留不小于1.2m的卸料操作空间，驱动端预留0.8m的检修空间，设备底部支腿的安装孔位需匹配现场预埋螺栓的间距，安装时需保证头尾滚筒的轴线平行度误差不超过1mm，避免运行过程中皮带持续跑偏。
