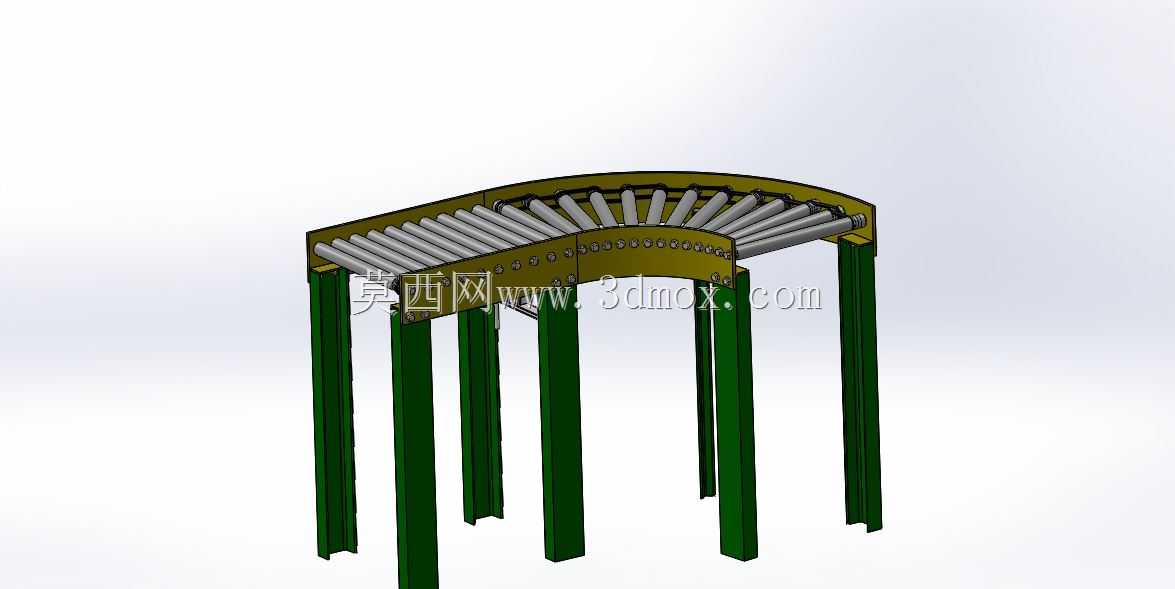

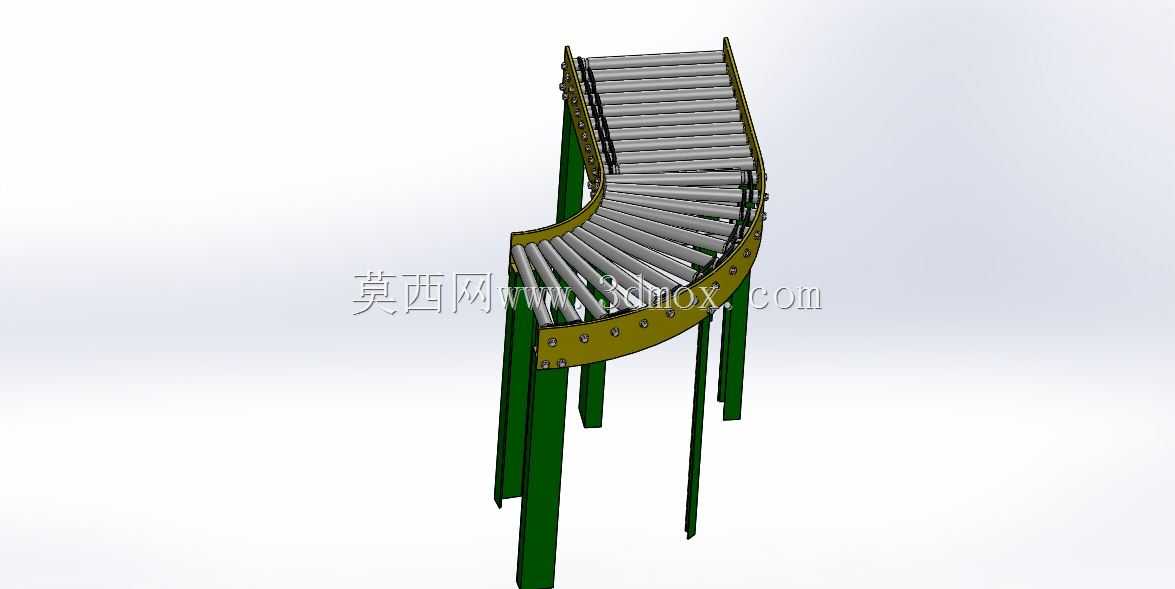

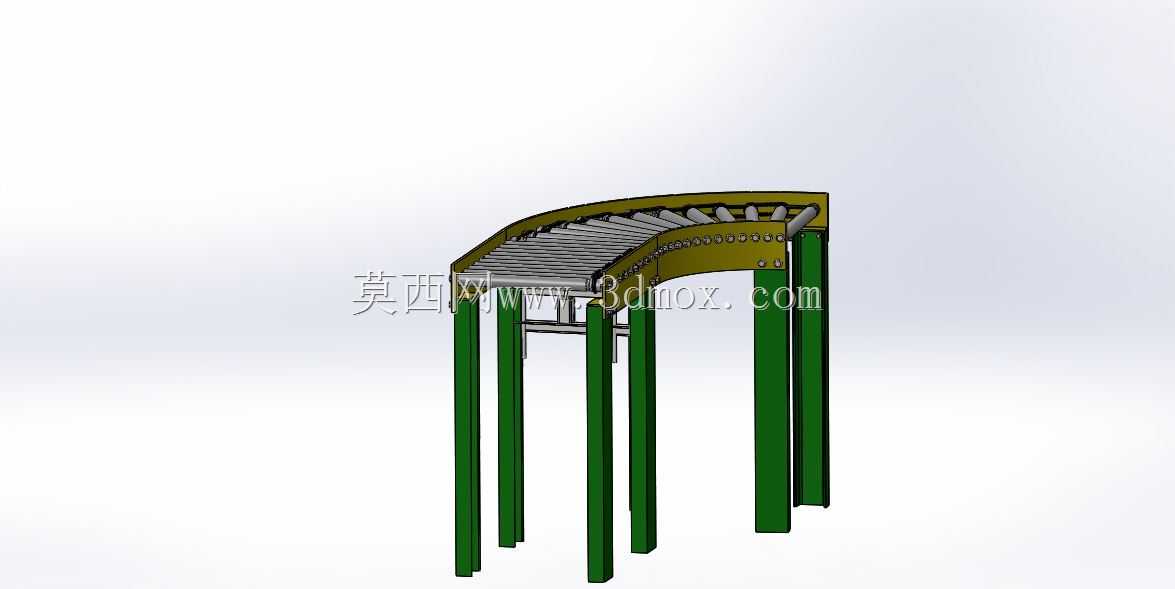

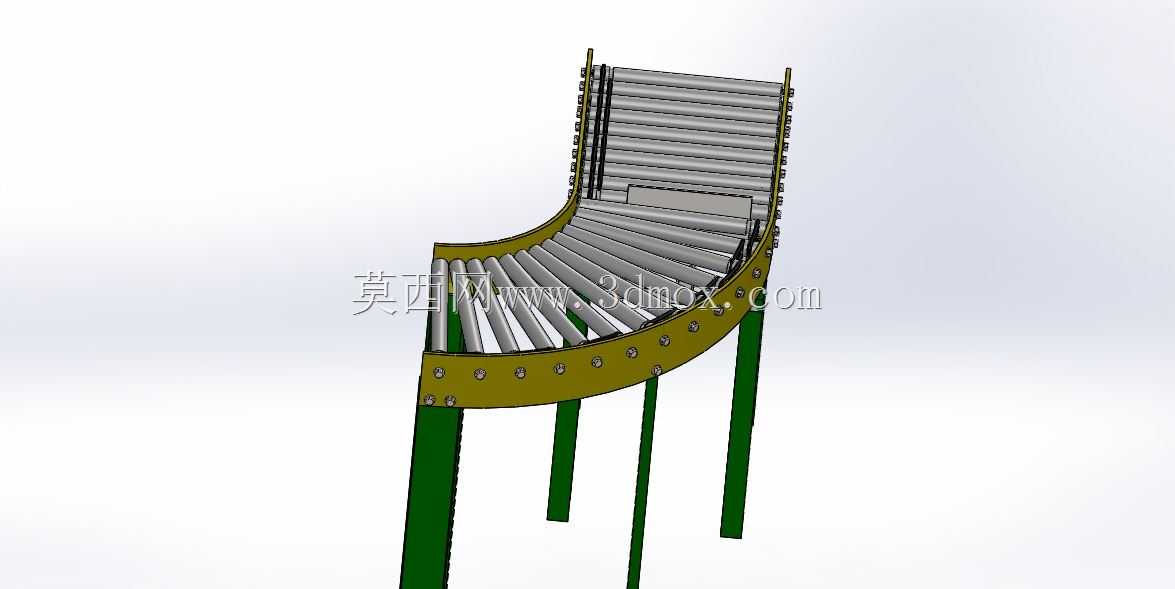

90度转弯滚筒输送机构三维设计

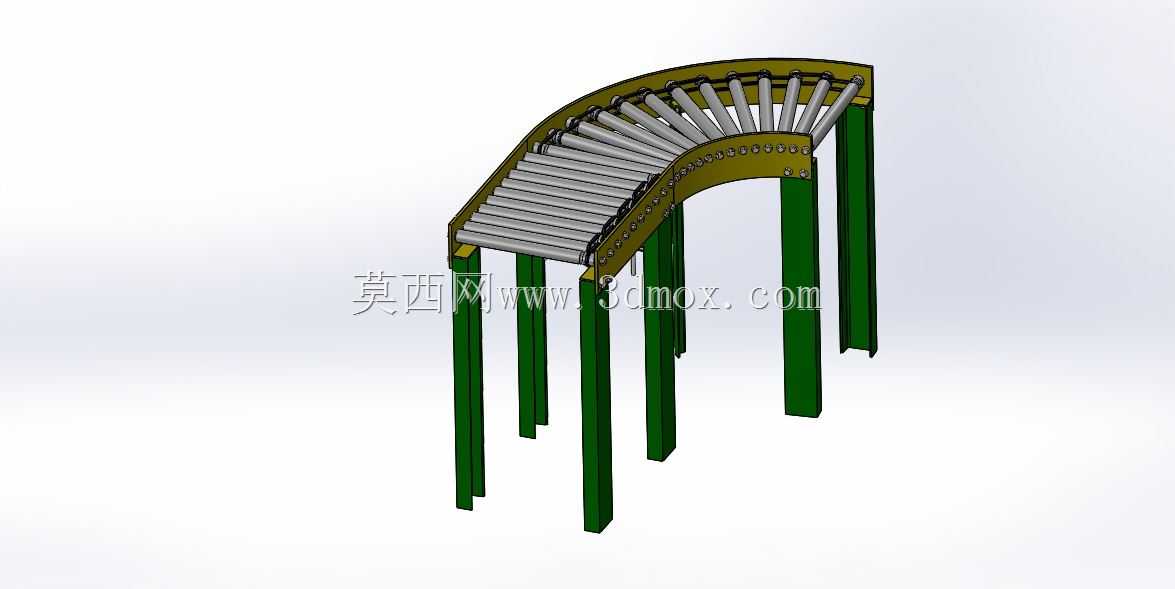

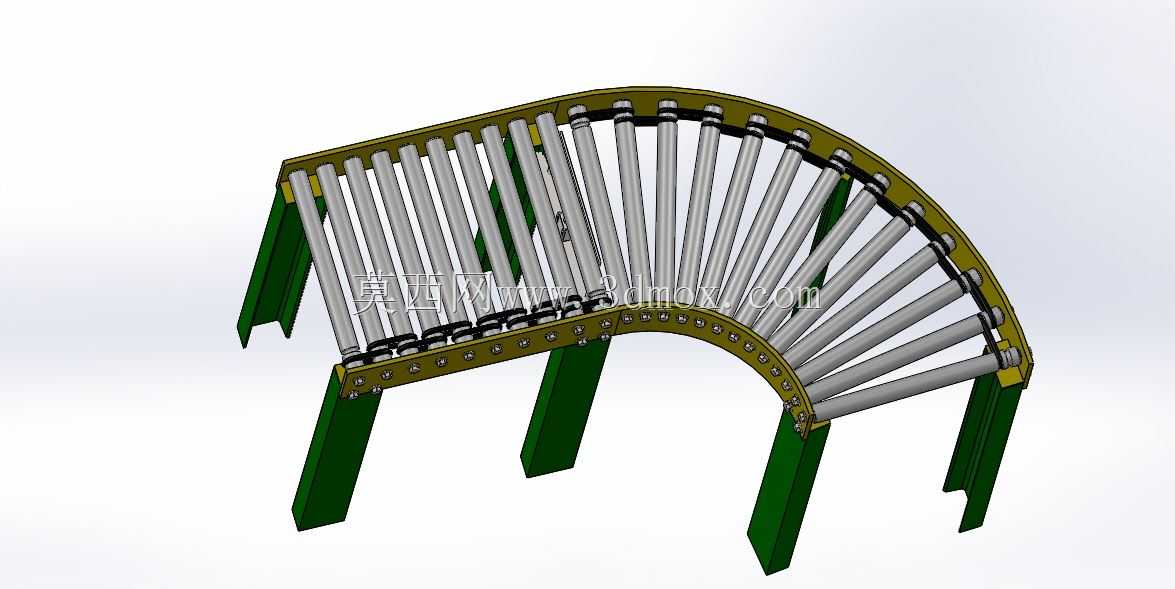

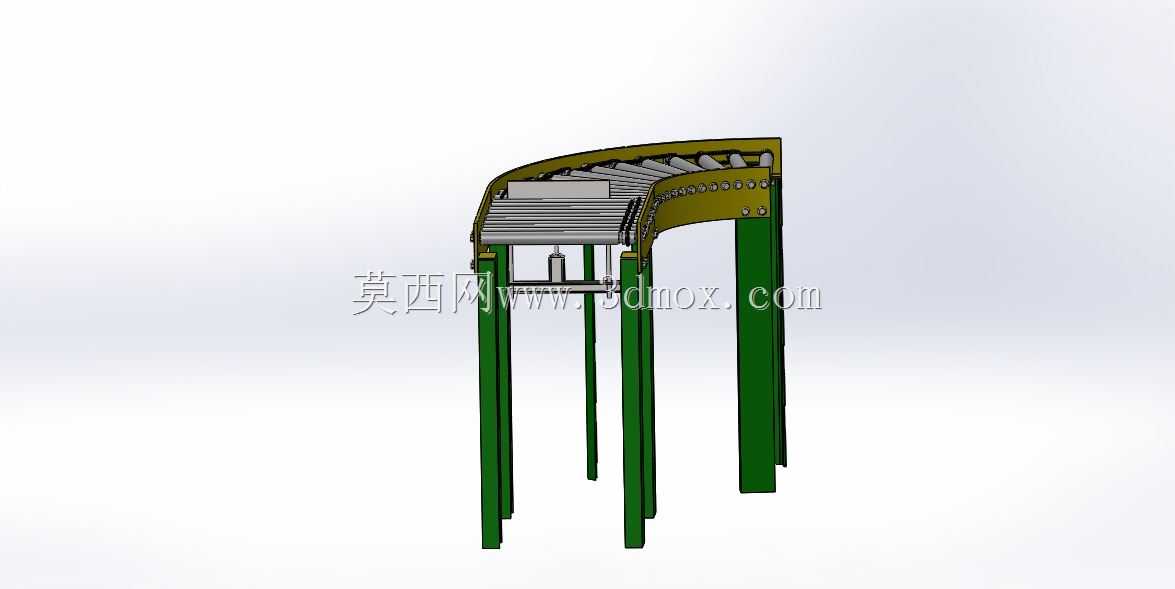

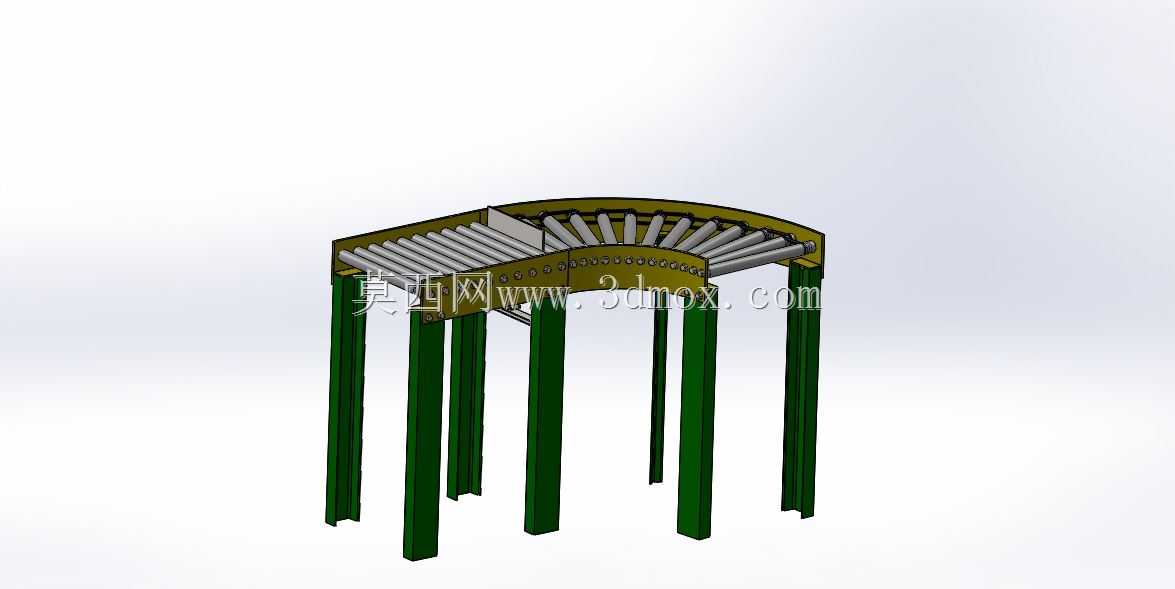

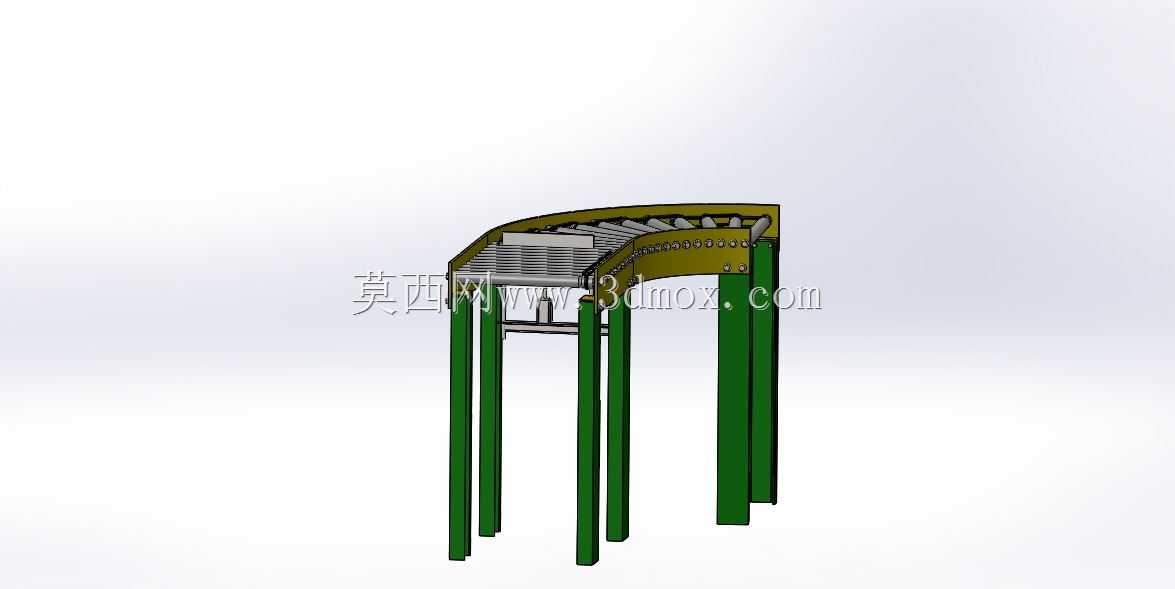

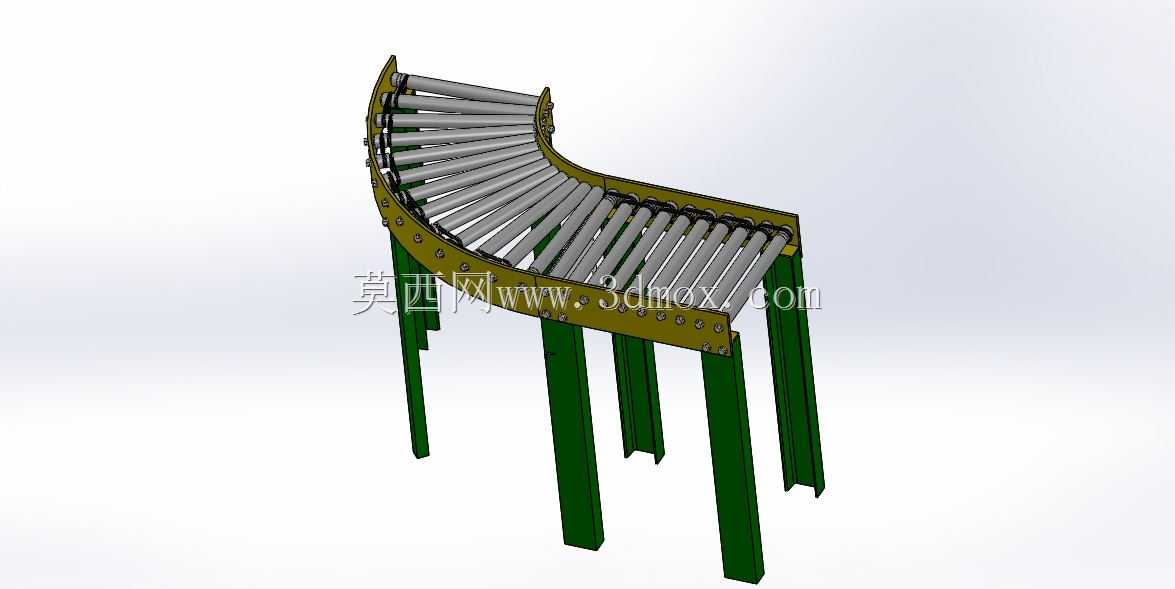

做车间物流线布局的时候，经常会遇到厂房立柱、跨车间通道或者工序排布需要转向的场景，直段输送线没法直接衔接，这时候90度转弯滚筒输送段就是最常用的衔接方案，这款模型就是针对这类场景做的锥辊转弯输送结构，和普通直段滚筒线不同，转弯段的滚筒采用锥度设计，内圈端直径小、外圈端直径大，输送过程中能让物料在弯道处保持和输送段相对同步的线速度差，避免物料因为内外圈行程差出现卡滞、偏移甚至掉出输送线的问题，日常用在电商仓储分拣线、汽配零部件加工工序转运、包装线后端码垛衔接、食品包装线工序转向这些场景，能适配箱装物料、规则硬质托盘、成型工件的平稳转向输送，不需要额外增加顶升移栽或者转角推料机构，能简化整线布局，减少设备占用的车间面积。

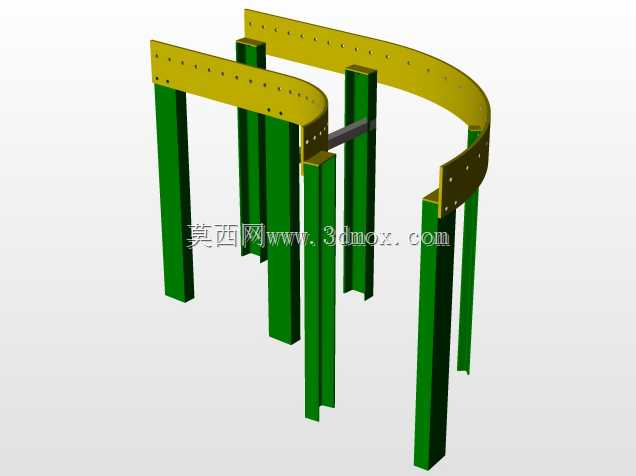

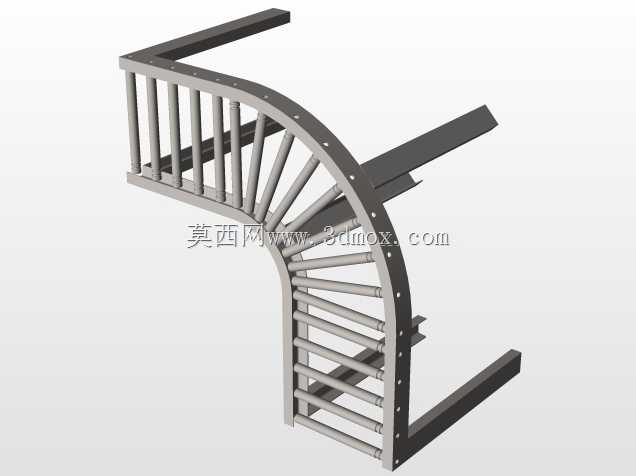

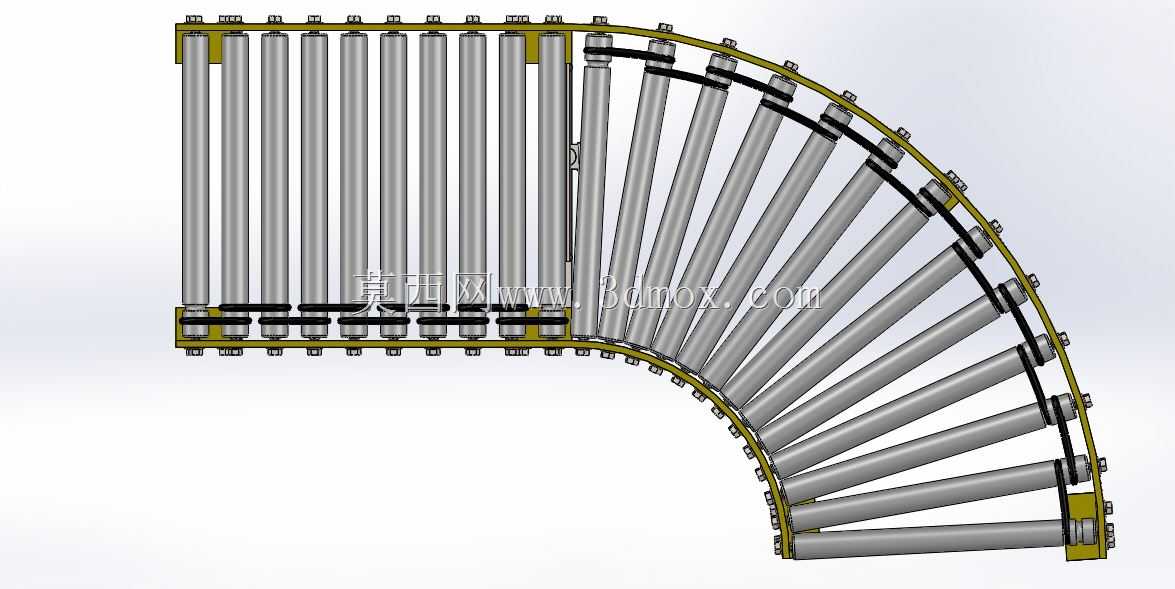

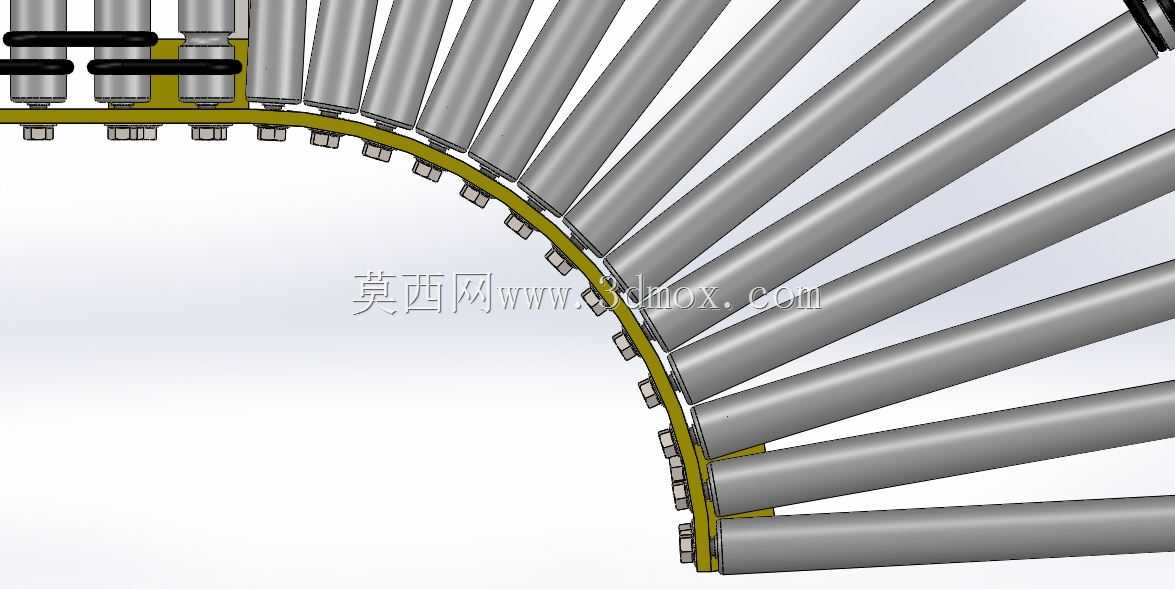

建模的时候先确定转弯半径和输送面宽度，先根据日常输送的最大物料尺寸确定内转弯半径，再结合输送面宽度算出外圆弧轨迹，先绘制内外两侧的机架侧板，侧板采用折弯型材拼焊的结构，预留滚筒安装的轴孔位，孔位沿圆弧轨迹等角度排布，保证每根滚筒的轴线都指向转弯圆心，这是锥辊转弯线最核心的定位要求，要是轴线不对中，运转的时候会出现滚筒蹭侧板、物料走偏的问题。之后做锥辊零件，锥度根据转弯半径和输送宽度计算得出，保证滚筒表面各点的线速度和对应圆弧位置的理论输送速度匹配，滚筒两端采用标准轴承座安装在侧板上，相邻滚筒之间用多楔带做传动连接，沿圆弧段分段排布传动带，避免单根传动带包角不足出现打滑，机架底部预留支脚安装位，可搭配可调脚杯调节输送面水平度，也能和前后直段输送线的机架做螺栓硬连接，保证整线输送面齐平。

实际选型安装的时候要注意，转弯段的进料端和出料端最好预留100到150mm的直段过渡，避免物料刚进入弯道时因为角度突变出现冲击，支脚调节范围要覆盖±30mm，抵消地面不平整带来的安装误差，传动端可根据整线速度要求搭配减速电机，安装在转弯段的内侧或者外侧机架上，不额外占用输送线两侧的操作空间，日常维护只需要定期检查传动带张紧度、滚筒转动灵活性即可，结构简单可靠，故障率比其他转角输送方案低很多。
