电线电缆挤出生产线皮带绞盘结构

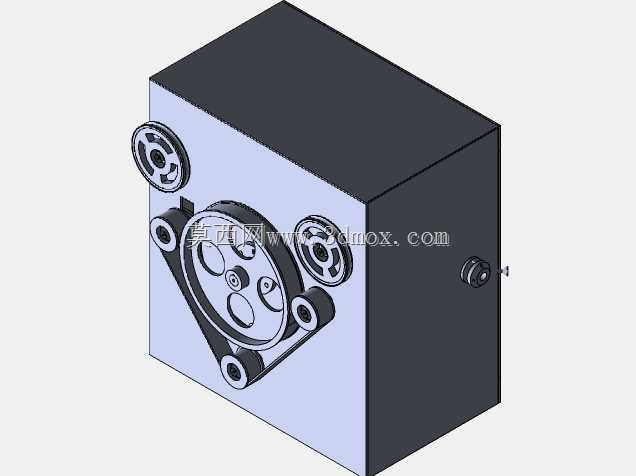

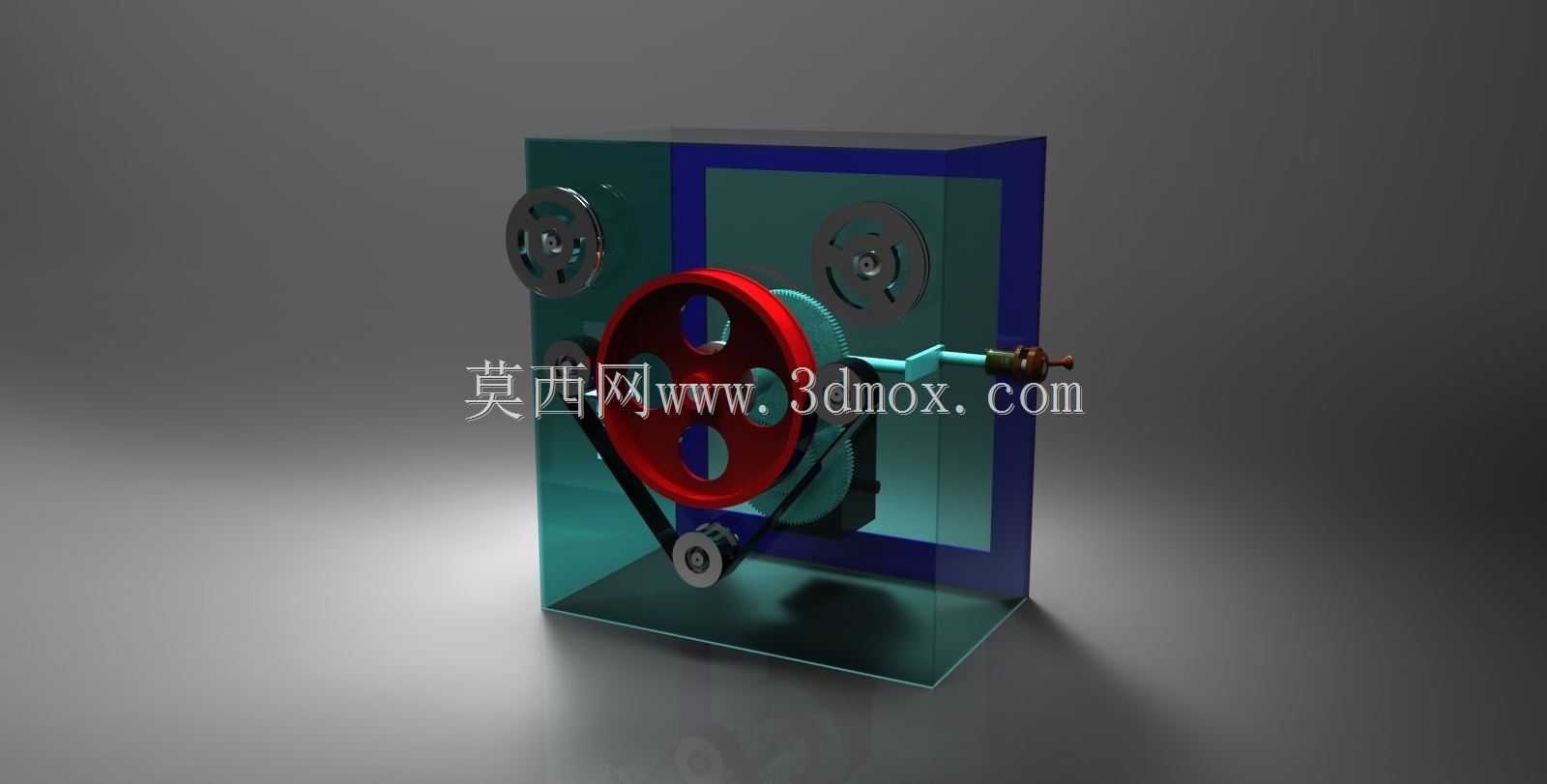

在电线电缆挤出生产环节，从挤出模头出料的高温线缆坯体需要稳定的牵引力匀速拉出，同时匹配后续冷却、印字、收卷工序的线速度，皮带绞盘就是承担这一牵引同步功能的核心辅机部件。这套结构的设计核心是保证牵引过程中线速度无波动，避免线缆出现径缩、拉细或者堆料变形的问题，整体采用立式透明防护外罩搭配内置多组带轮的布局，主动轮采用大直径红色轮体增大皮带包角，配合三组不同直径的导向张紧轮调整皮带张紧度，侧方设置的张紧调节旋钮可以在不停机状态下微调皮带预紧力，适配不同线径线缆的牵引摩擦力需求。建模阶段先确定主动轮的安装轴孔位置，以挤出生产线的标准安装台面为基准，预留底部安装法兰的固定孔位，整体安装边界控制在400mm见方的台面范围内，高度不超过500mm，适配常规挤出辅机的安装工位尺寸。绘制时先搭建整体装配骨架，确定各带轮的中心距参数，保证皮带传动的中心距误差控制在0.1mm以内，避免传动过程中出现皮带跳齿、打滑的问题。之后逐个绘制带轮的轮槽结构，主动轮的轮槽做防滑纹理处理，增大与传动皮带的接触摩擦力，导向轮采用深沟球轴承支撑的转动结构，减少转动阻尼。外罩部分采用半透明亚克力板材的建模参数，既可以观察内部皮带运行状态，也能起到安全防护作用，避免生产过程中异物卷入传动机构。结构设计上特意将传动带的走线做了包角优化，主动轮的包角达到180度以上，保证足够的牵引扭矩传递，张紧轮的安装位置做了长圆孔调节设计，调节行程达到30mm，可以适配不同磨损程度的皮带更换需求，不需要额外调整其他轮体的安装位置。出线端设置的导向嘴可以根据线缆直径快速更换，保证线缆牵引过程中始终处于皮带的中心压紧位置，不会出现跑偏磨损外皮的问题。整套结构的传动路径经过反复校核，运行过程中皮带的线速度与挤出机的出料速度做同步匹配，通过后端的伺服电机驱动主动轮，可根据不同线缆的生产工艺调整牵引速度，覆盖0.5mm到10mm线径的线缆生产牵引需求，安装时只需要将底部法兰与生产线台面通过螺栓固定，接入驱动电机的传动链路即可投入使用，日常维护只需要定期检查皮带磨损情况、给导向轮轴承加注润滑脂即可，结构简单可靠，适配多数中小规格电线电缆挤出生产线的配套需求。
