薄型自由辊缓冲输送设备结构设计

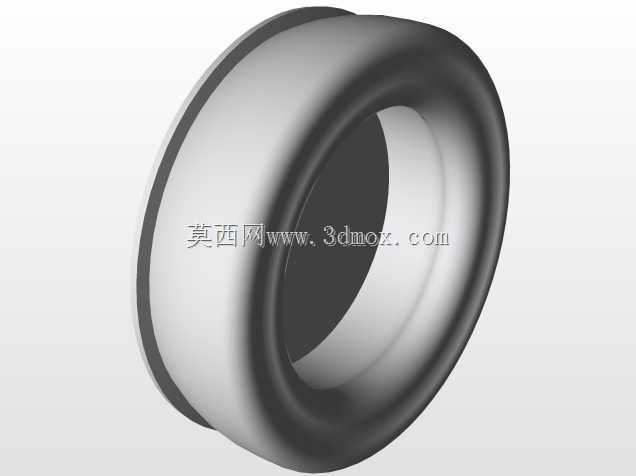

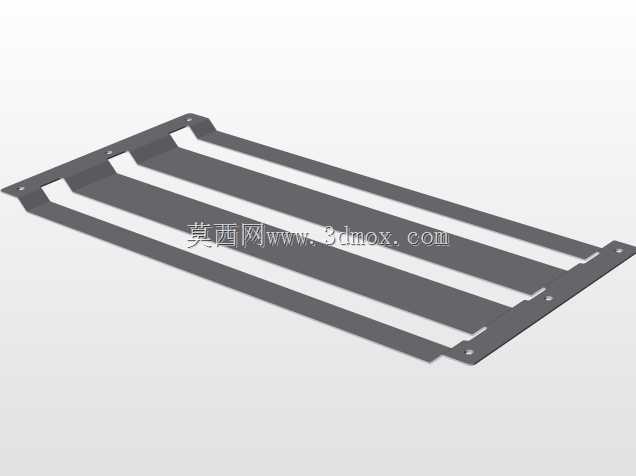

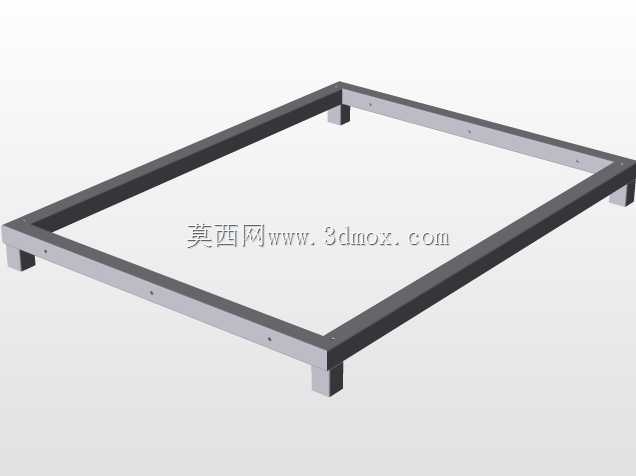

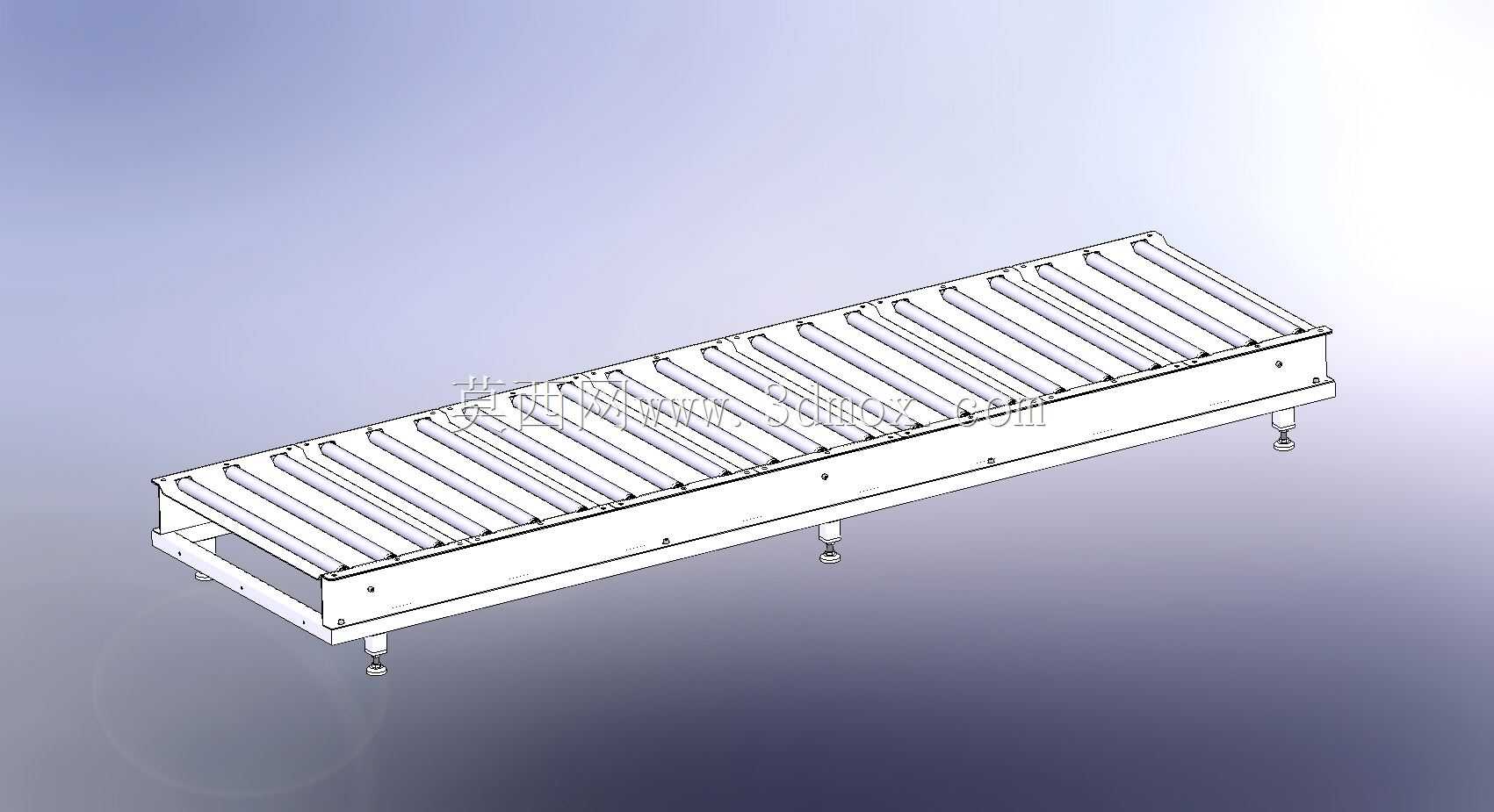

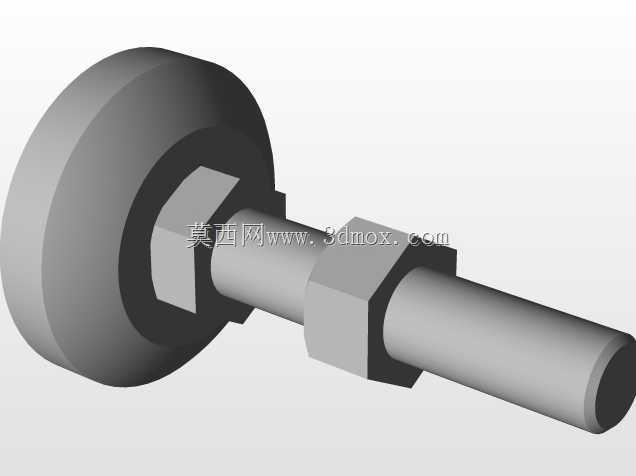

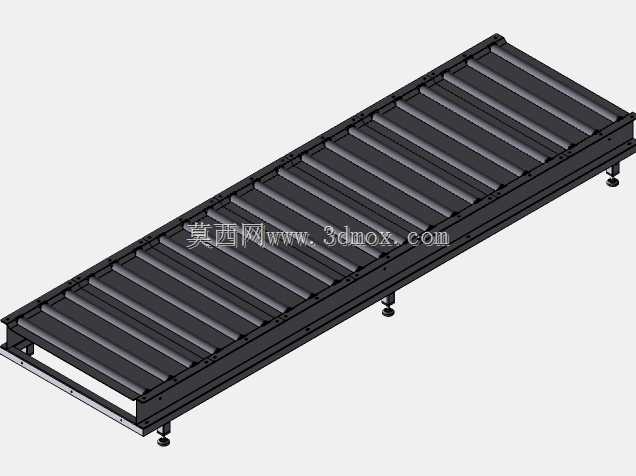

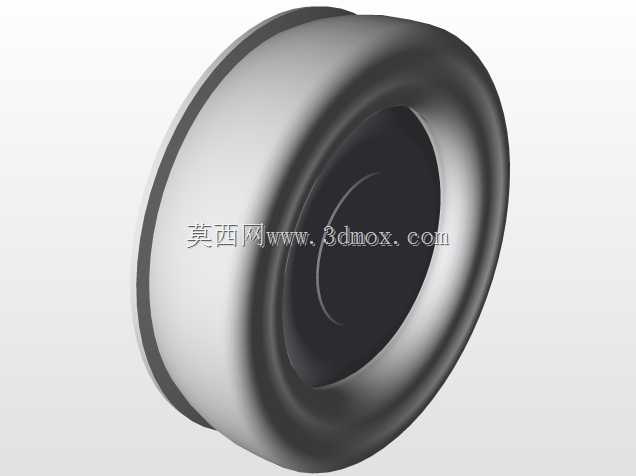

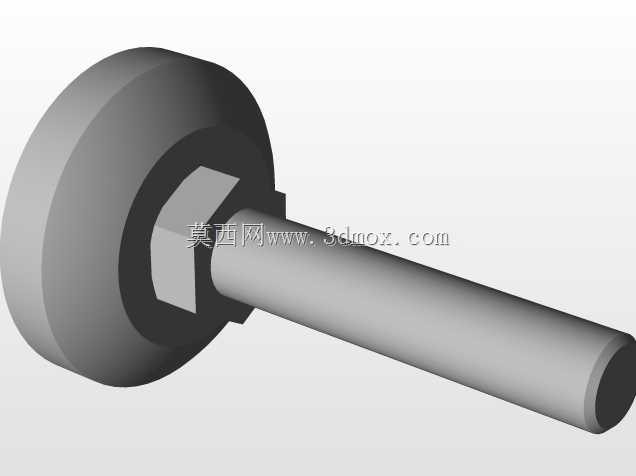

在车间物料转运、包装线过渡段、仓储分拣接驳环节，无动力自由辊道的应用占比一直不低，尤其是需要人工辅助推送、对接不同高度工位的场景，薄型辊道的适配性远高于厚重的重型输送设备。这款缓冲输送结构的设计初衷，就是解决常规辊道在承接上游落料时，硬质辊面磕碰工件表面、机架过厚无法嵌入低矮工位台面的问题，整体采用单侧板拼接式机架，摒弃了传统焊接机架的厚重感，辊子两端采用内嵌式轴承座安装，既压缩了整体机架厚度，也减少了辊子转动时的径向窜动。设计初期先梳理了现场常见的工位接驳长度需求，分别对应1米、2米、3.5米三个常用跨度，机架底部配置可调脚杯，安装时可根据现场地面平整度调整整体水平度，单段机架的侧边预留了拼接孔位，多段线体对接时不需要额外加工连接支架，直接通过螺栓锁紧即可完成拼接，安装边界上，机架整体宽度控制在常规周转箱的通行适配尺寸，辊子间距经过核算，能保证最小尺寸的周转箱底面至少同时接触三根辊子，避免输送过程中出现卡滞、歪斜的情况。建模时先绘制单根辊子的子装配体，确认轴承与辊筒、轴的配合公差后，再以机架侧板为基准进行阵列，避免逐个装配出现的间距误差；机架部分先绘制侧板的钣金轮廓，完成折弯、安装孔的特征后，再装配底部的横梁与脚杯安装座，最后做干涉检查，确认辊子转动时与机架、底部加强筋无剐蹭。实际使用中，这类自由辊道不需要额外配置驱动单元，依靠工件自身重力或人工推送即可完成输送，缓冲特性来自于辊子的低阻尼转动设计，工件落至辊面时，辊子的自由转动可抵消部分纵向冲击力，减少工件表面的磕碰损伤，适合电子配件装配线、成品包装转运、仓储分拣线的过渡接驳场景，建模过程中对所有配合面做了公差适配，加工时可直接导出工程图用于钣金下料与机加工，不需要二次调整尺寸。
