精密滚珠丝杆直线滑轨传动组件

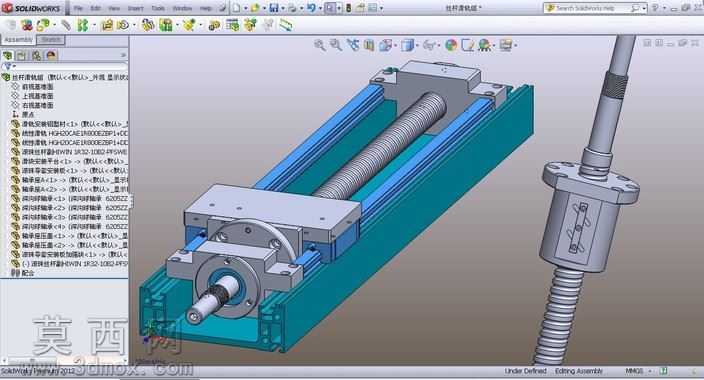

本套丝杆滑轨组采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械传动设计规范，完整还原了线性传动模组的全部结构细节。建模阶段首先搭建铝型材基座的主体框架，对基座的安装槽位、端板固定孔位做了精准的尺寸约束，确保基座部分的型材截面、安装基准完全符合工业通用线性模组的装配标准。随后完成滚珠丝杆副的建模，对丝杆的滚道牙型、螺母的循环滚珠通道、端部轴承安装位做了精细化特征构建，还原了滚珠丝杆的传动结构细节，同时对配套的锁紧螺母、支撑轴承座做了同轴度约束，保证丝杆转动副的装配逻辑符合实际机械装配要求。滑轨部分的滑块、导轨滚道、钢珠保持架均做了独立特征建模，滑块与导轨的配合面设置了合理的间隙参数，还原线性导轨的滑动配合特性。滑台连接板部分整合了丝杆螺母安装位、导轨滑块固定位，对板件的减重槽、工件安装螺纹孔做了阵列特征处理，保证安装孔位的位置度符合设计要求。渲染阶段对不同部件赋予了对应材质：铝型材基座赋予阳极氧化青蓝色金属材质，金属结构件赋予磨砂钢材质，丝杆与导轨工作面赋予抛光轴承钢材质，端部密封件赋予黑色橡胶材质，通过材质区分清晰展现各部件的功能属性。整体装配采用自下而上的建模思路，先完成单个零件的全尺寸建模，再通过同轴、重合、距离等配合约束完成总装，同时添加了丝杆转动带动滑台直线位移的运动约束，可直观验证传动行程与运动干涉情况，完整呈现了线性传动模组的工作原理与结构组成，可用于传动结构设计参考、教学演示以及非标自动化设备的选型参考。
