巧克力生产用立式搅拌球磨机结构设计

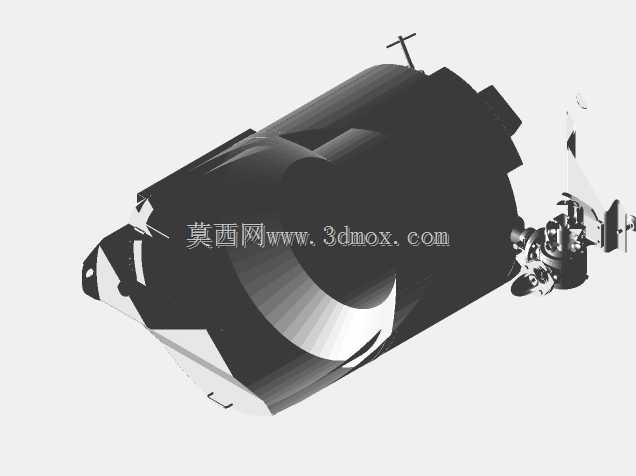

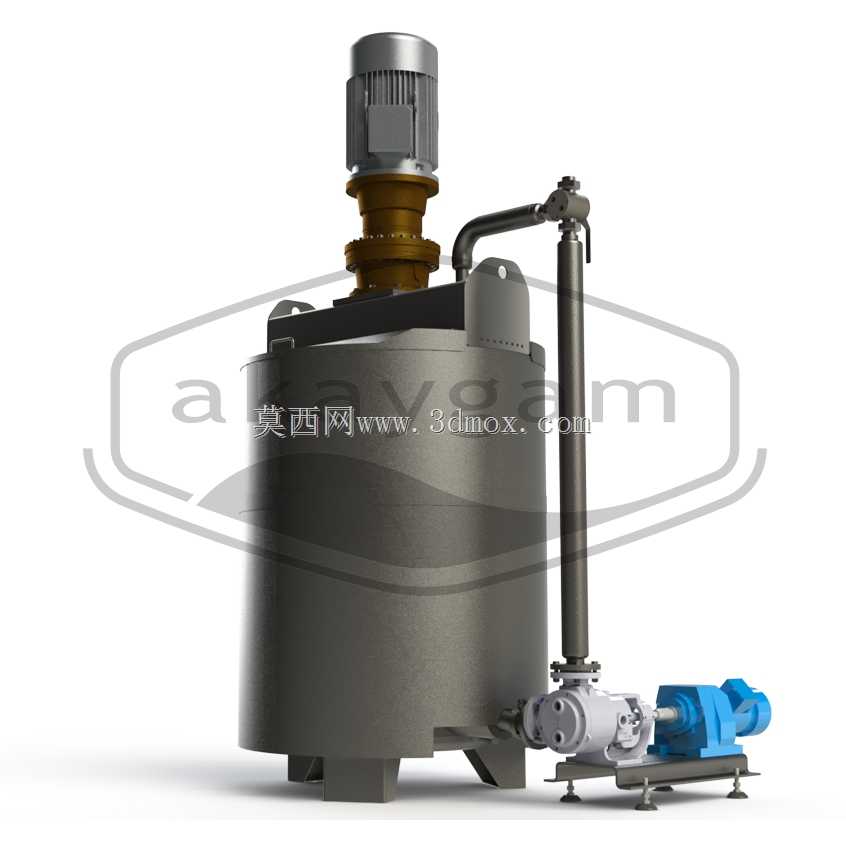

这款立式搅拌球磨机主要面向巧克力浆料精细化加工场景，在巧克力量产产线中承担浆料研磨细化、均质混配的核心工序，能将混合后的可可液块、糖粉、乳粉等原料研磨至符合口感要求的细度，避免浆料出现颗粒感影响成品巧克力的入口顺滑度。设备整体采用立式罐体承载结构，顶部直连驱动电机，通过联轴器将动力传递至罐内的搅拌研磨组件，罐体旁侧配套外接输送泵组，可实现研磨过程中浆料的外循环输送，保证罐内不同位置的浆料都能得到均匀研磨，避免出现局部研磨过度或者细度不达标的情况。从结构设计逻辑来看，建模时优先确定罐体的有效容积边界，根据单次处理浆料的产能需求倒推罐体直径与高度参数，预留出顶部搅拌轴的安装空间、底部浆料沉积的余量空间，同时兼顾车间安装时的占地尺寸，罐体底部设置三个支撑脚，直接落地安装即可，不需要额外搭建复杂的安装基座，降低产线布置的施工成本。建模过程中先搭建整体的装配骨架，以罐体中心轴线为基准，依次定位顶部电机安装位、侧边循环管路接口、底部出料口与外接泵组的连接位置，再逐个细化零件结构：顶部电机的散热筋、接线盒细节按照标准立式电机的通用尺寸绘制，联轴器部分做成分体式结构，方便后期维护时的拆装更换，罐体侧面的管路采用硬管连接，搭配弯头与外接泵的进料口对齐，泵组配套的驱动电机与泵体采用同轴直连结构，底部设置独立的安装底座，可通过地脚螺栓固定在地面，抵消泵运行时产生的振动。设备的功能设计上，罐内填充研磨介质，通过搅拌轴带动介质与浆料充分摩擦、碰撞，实现物料的超细研磨，外接循环泵可将罐底的浆料抽出后重新送回罐体上部，形成闭环研磨流程，相比传统卧式球磨机，立式结构的占地面积更小，密封性能更优，能避免巧克力浆料在研磨过程中混入空气或者出现漏料的问题，适配食品生产车间的卫生要求，与物料接触的罐体、管路、泵腔部分都采用光滑圆弧过渡设计，没有清洁死角，方便生产结束后的冲洗消杀。建模时需要注意各部件的装配干涉检查，尤其是搅拌轴与罐体顶部密封件的配合间隙、循环管路与罐体侧壁的连接位置、泵组进出口与管路的对接公差，确保虚拟装配完成后各运动部件不会出现碰撞，管路走向顺畅没有急弯，避免浆料输送过程中出现堵料的情况。
