仿古木质横杆传统船用锚结构设计

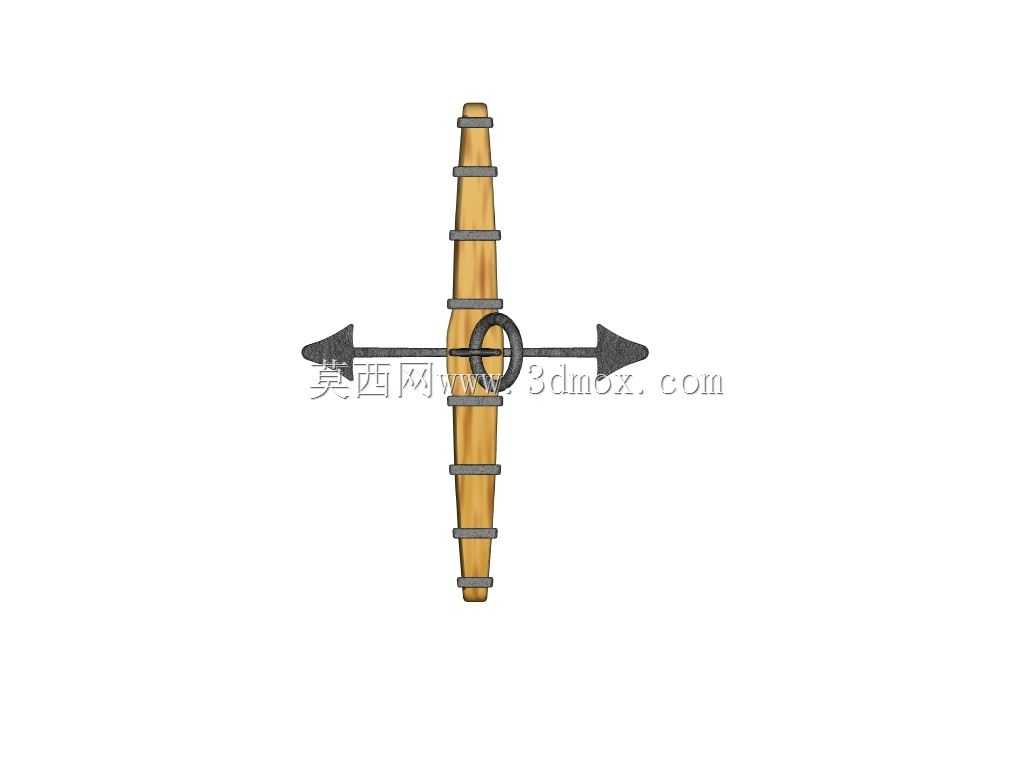

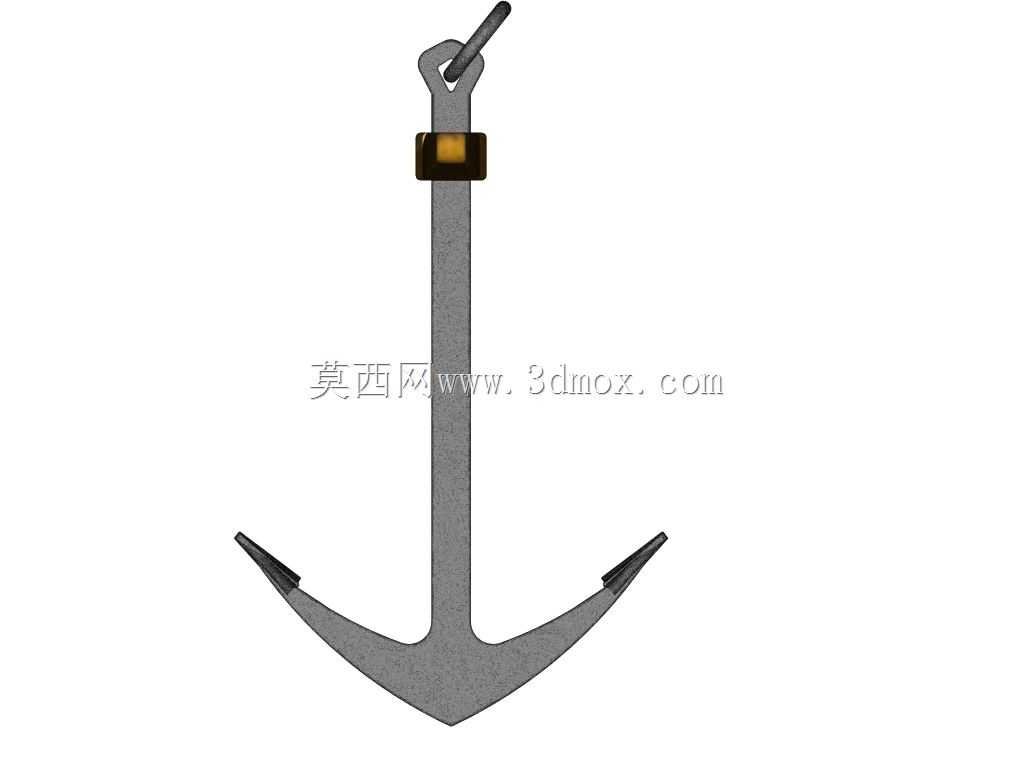

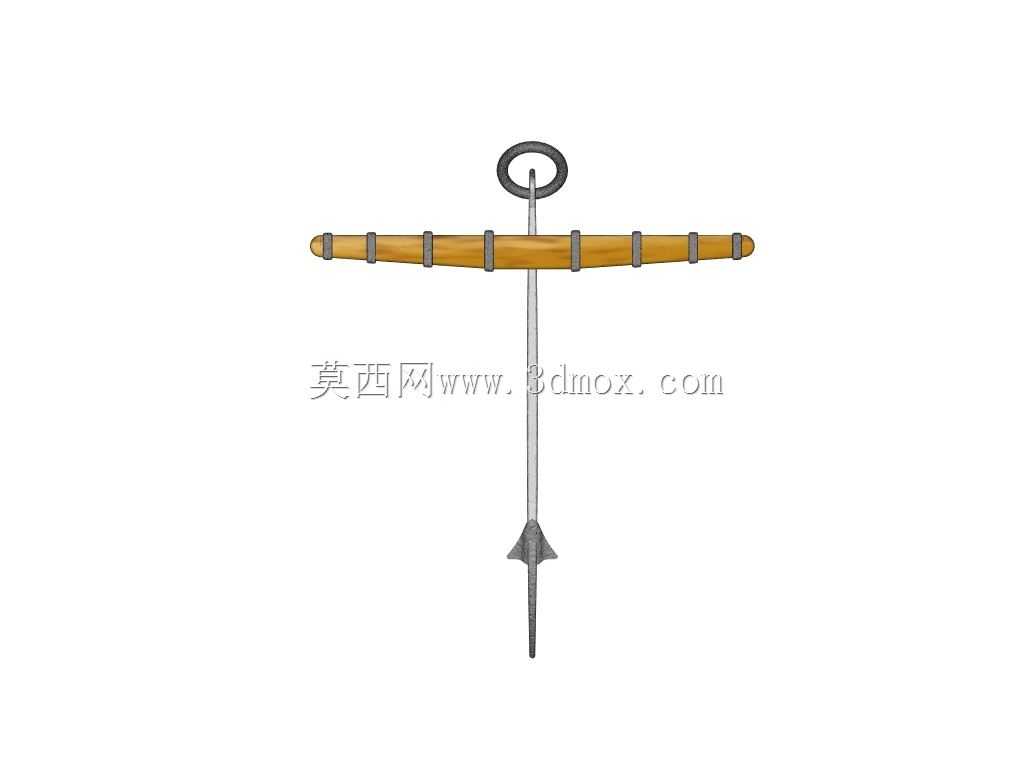

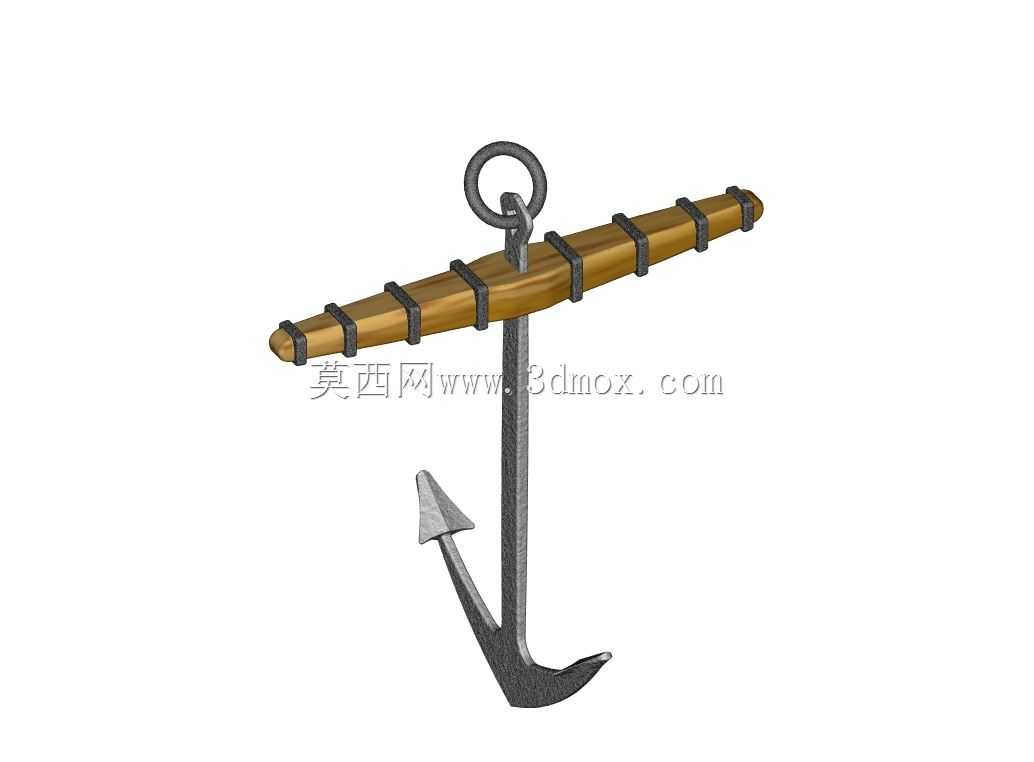

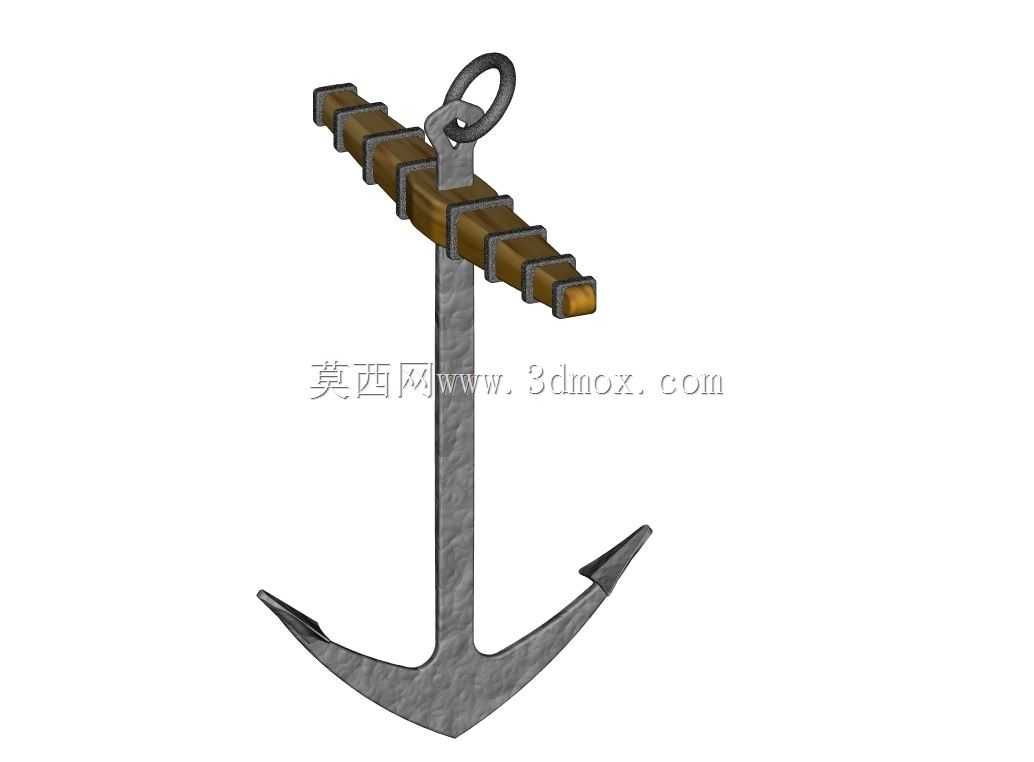

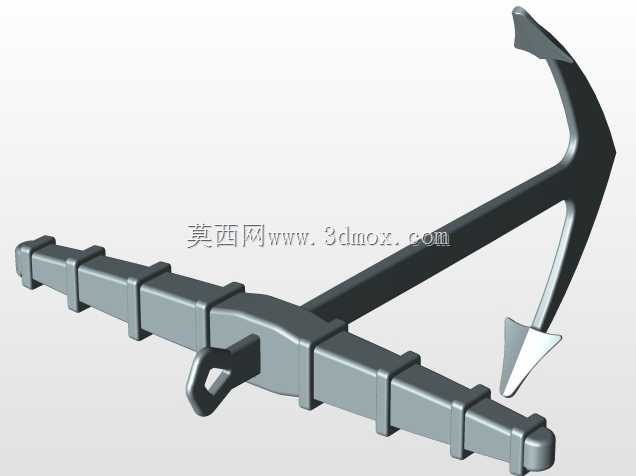

在船舶系泊作业、仿古船复原建造、航海主题场景搭建领域，这类带木质横杆的传统锚具始终有不可替代的应用场景，和现代霍尔锚等无杆锚不同，这类传统有杆锚在抓附硬质沙底、礁石浅滩时，能依靠横杆的限位作用避免锚爪侧翻滑脱，在小型仿古帆船、滨水景观装饰、航海文创展陈场景中使用频率很高。从实际功能来看，锚顶部的吊环直接连接锚链，作业时锚爪在锚链拉力作用下啮入水底土层，横向布置的木质横杆会卡在海床表层，限制锚体绕锚链轴线转动，保证两个锚爪始终有一个能垂直切入底质，相比同重量的无杆锚，这类传统锚的抓重比能高出40%左右，更适合浅水区短时间系泊使用。设计这类锚具的时候，首先要确定核心受力部件的尺寸边界，锚爪与锚干为一体铸钢件，锚干直径要根据额定系泊拉力核算，保证在3倍额定拉力下不出现塑性变形，锚爪的开角控制在38度到42度之间，这个角度区间内锚爪啮入底质的阻力最小，抓附力最高。木质横杆选用硬木材质，通过等间距布置的钢制抱箍固定在锚干上部，抱箍的间距要根据横杆的抗弯强度计算，避免横杆在受侧向冲击力时出现断裂，横杆两端做圆弧收头处理，避免收放锚时剐蹭船舷板。建模的时候先从锚干的中心轴线开始绘制草图，用旋转特征做出锚干的主体圆柱结构，再单独绘制锚爪的截面轮廓，通过放样特征将锚爪和锚干做布尔合并，锚爪尖端做小圆弧过渡，避免建模时出现应力集中的锐角结构。顶部吊环用扫描特征做出环形实体，吊环和锚干的连接部位做圆角加强处理，还原传统铸锚的过渡结构。木质横杆单独建模，先做出圆柱状的木杆主体，再逐个绘制钢制抱箍的草图，抱箍为扁钢弯制的开口环形结构，通过线性阵列命令均匀布置在木杆上，每个抱箍和木杆之间保留0.1mm的装配间隙，还原实际装配的状态。建模过程中要注意核对安装边界，锚整体收放时的最大回转半径不能超过船首锚链孔的内径，横杆的长度要控制在锚链孔开口宽度的1.2倍以内，避免收锚时横杆卡在锚链孔位置。材质渲染阶段，钢制锚体做氧化发黑加轻微锈蚀的质感处理，木质横杆做旧化木纹理，抱箍做锻铁哑光质感，还原传统老船锚的真实外观。这类锚具除了实际船舶系泊使用外，在滨水商业街景观、航海博物馆展陈、主题餐厅装饰场景中也常作为装饰构件使用，建模时可以根据使用场景调整整体比例，作为装饰使用时可以适当放大锚爪的视觉比例，增强视觉冲击力，作为实际系泊用锚时则要严格按照力学核算结果确定各部件尺寸，保证使用安全。
