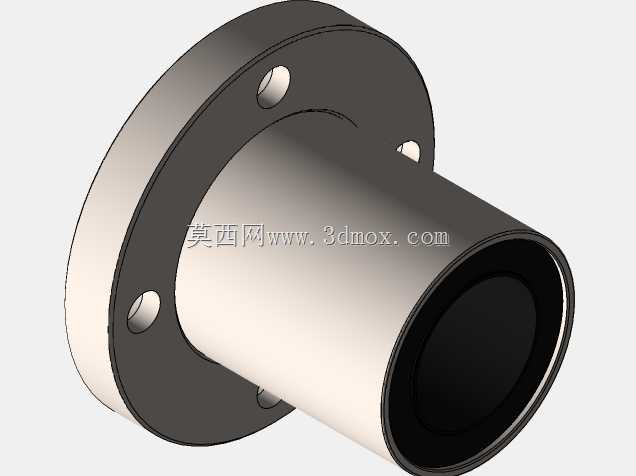

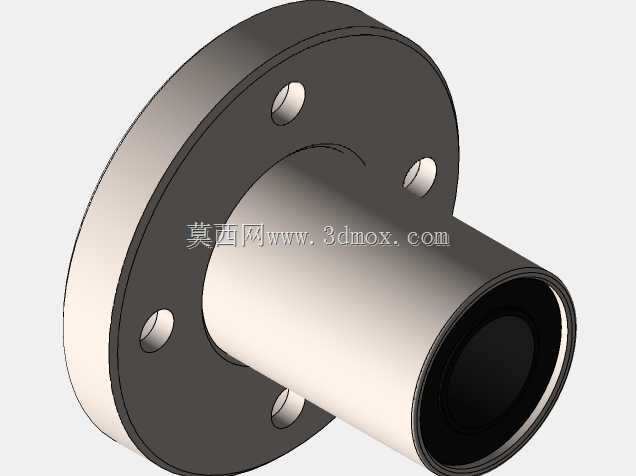

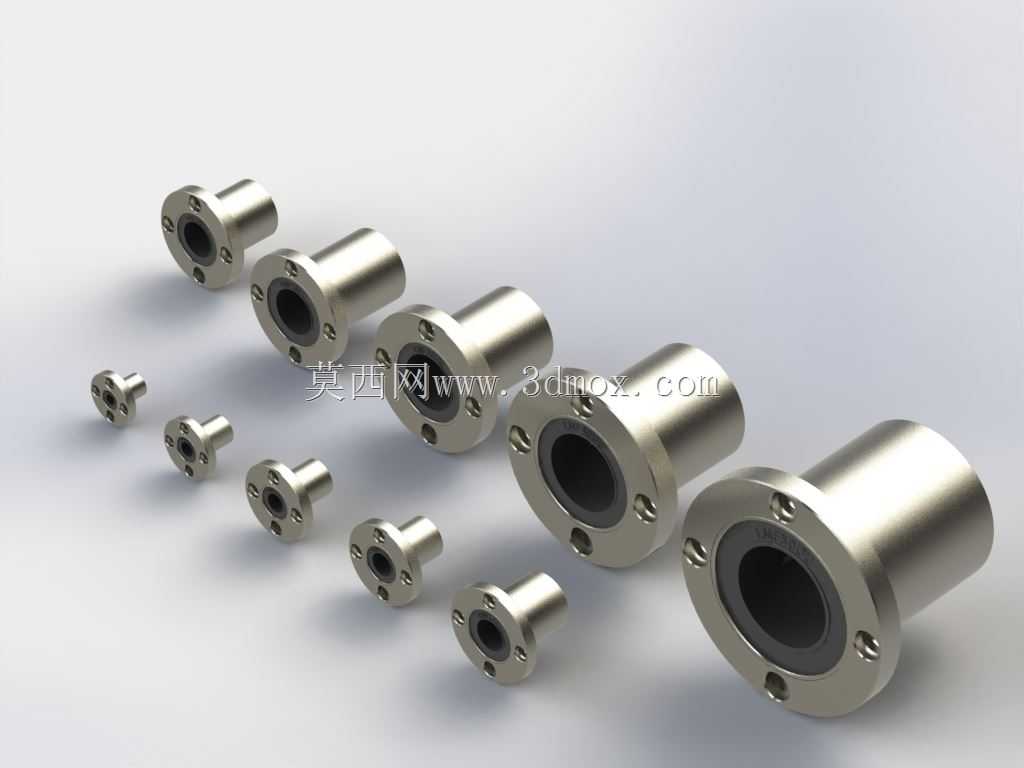

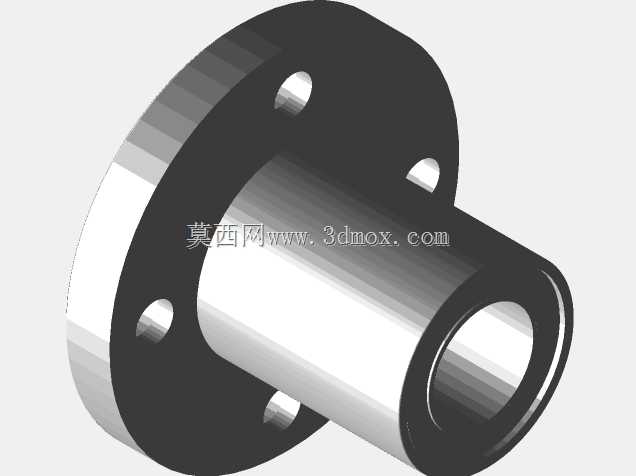

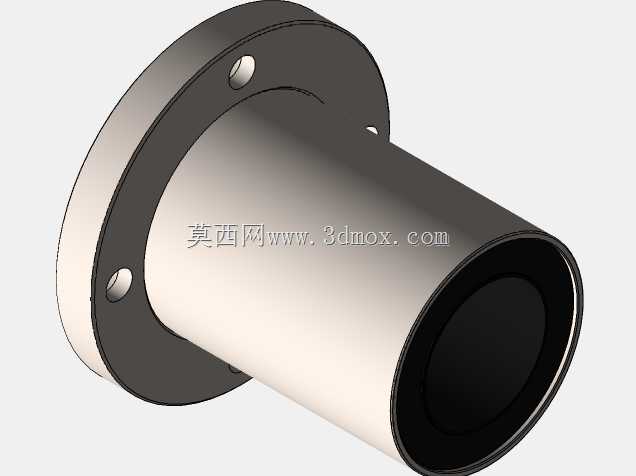

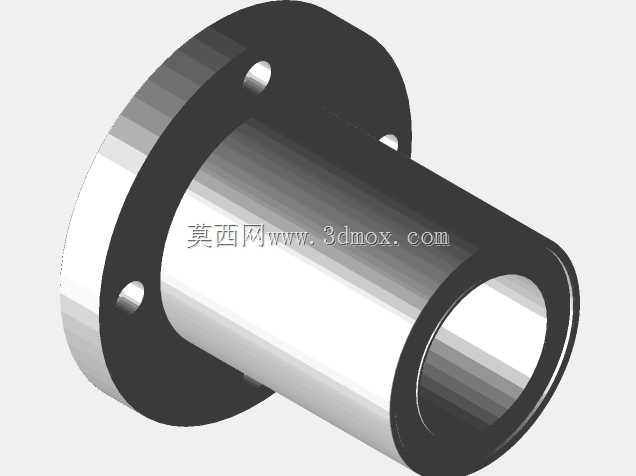

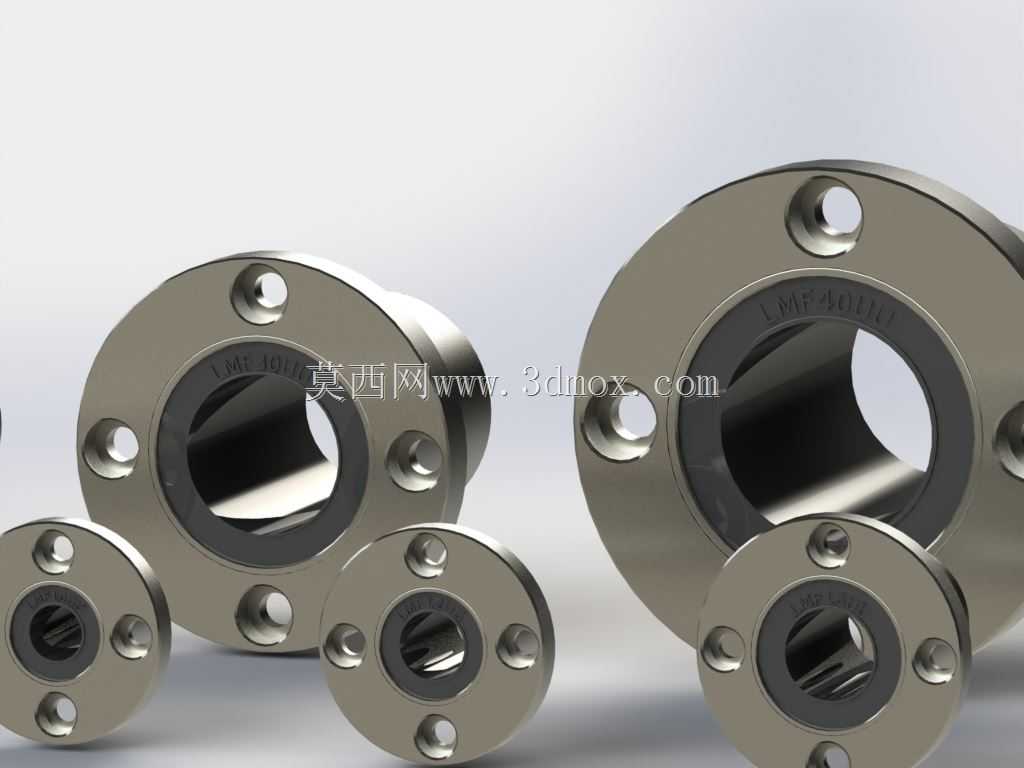

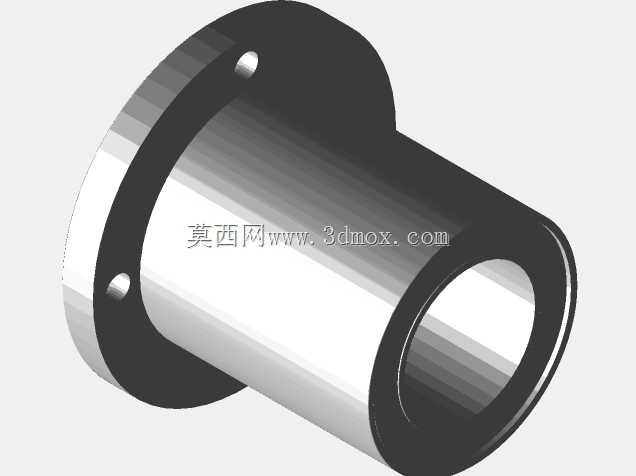

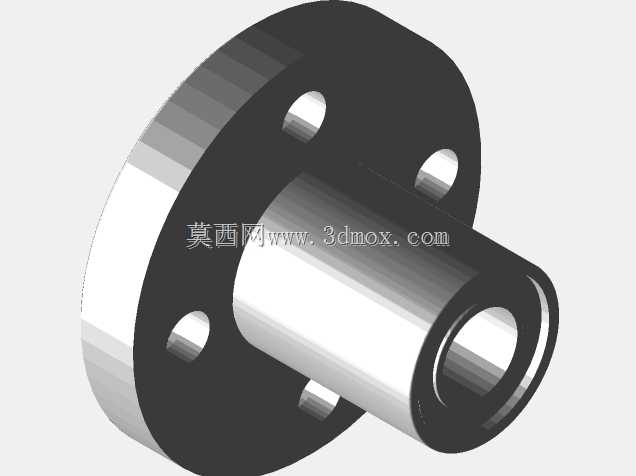

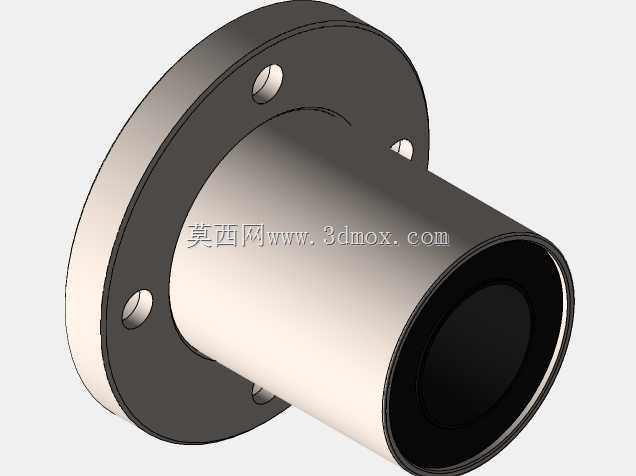

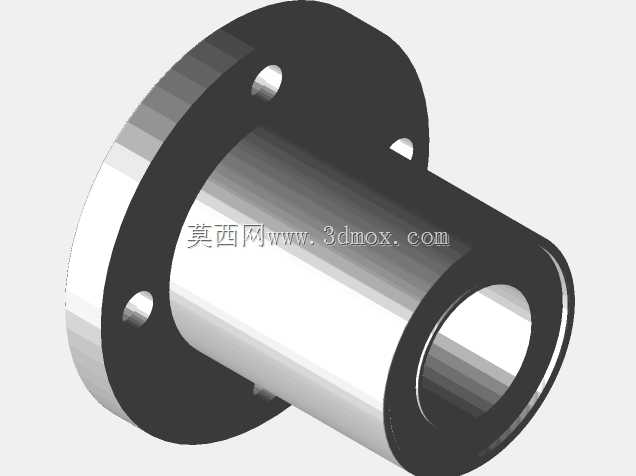

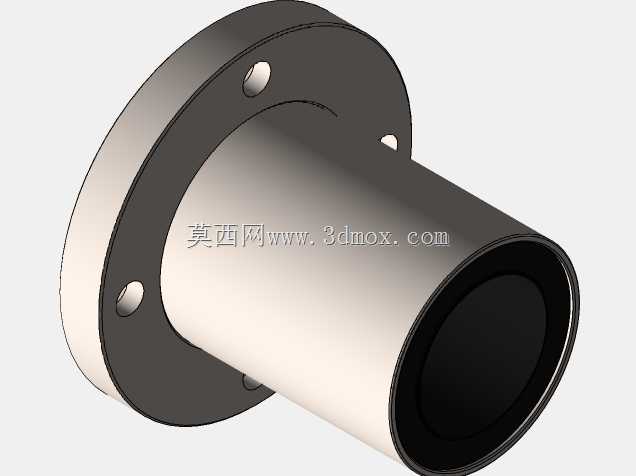

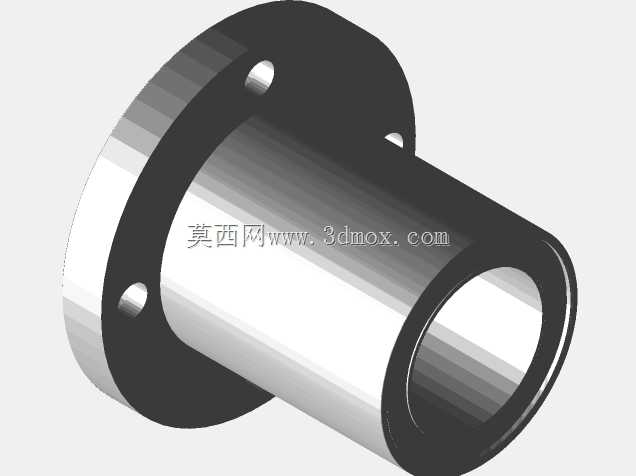

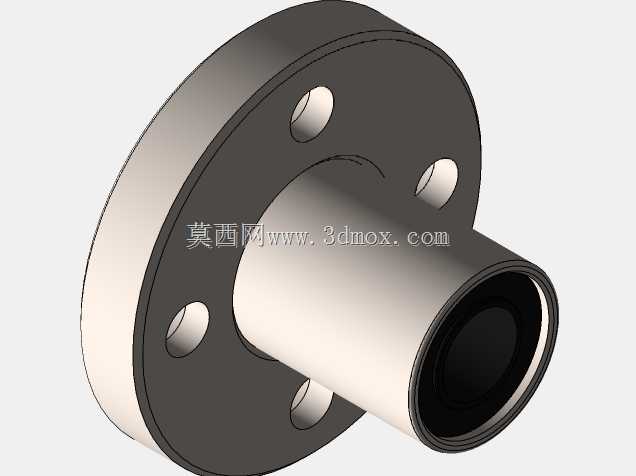

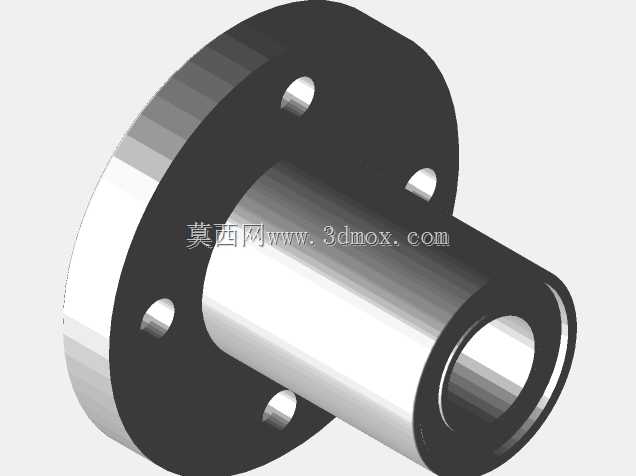

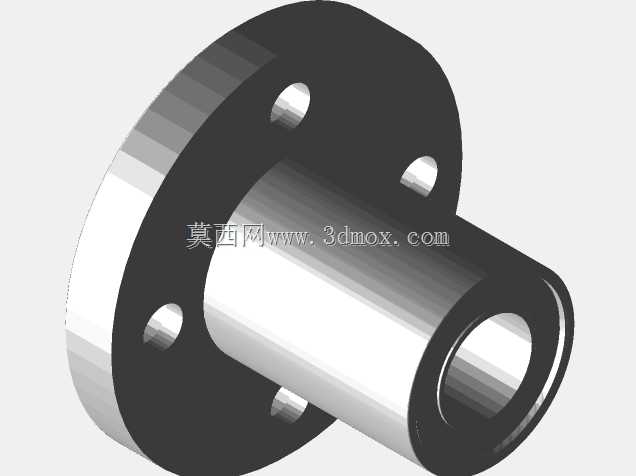

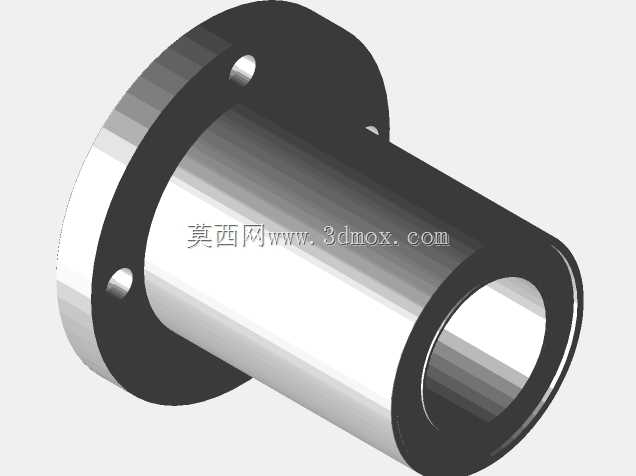

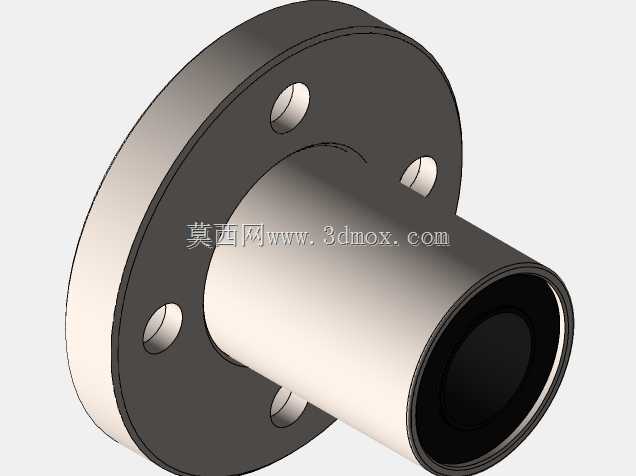

圆法兰直线轴承全系列规格三维结构

做自动化设备结构设计的工程师，对圆法兰直线轴承肯定不陌生，这类部件是直线往复运动场景里的核心导向元件，从桌面级小型点胶机、3D打印设备的运动轴，到大型包装生产线的推料机构、检测设备的位移滑台，但凡需要低摩擦直线往复动作的工位，基本都能看到这类轴承的应用。和普通光轴搭配使用时，法兰结构直接承担安装定位的作用，不需要额外设计复杂的轴承座固定结构，能大幅压缩装配环节的调试时间，也能减少安装误差带来的运动卡滞问题。

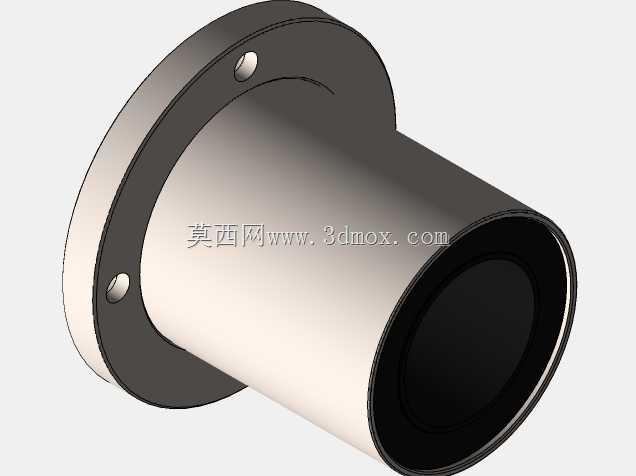

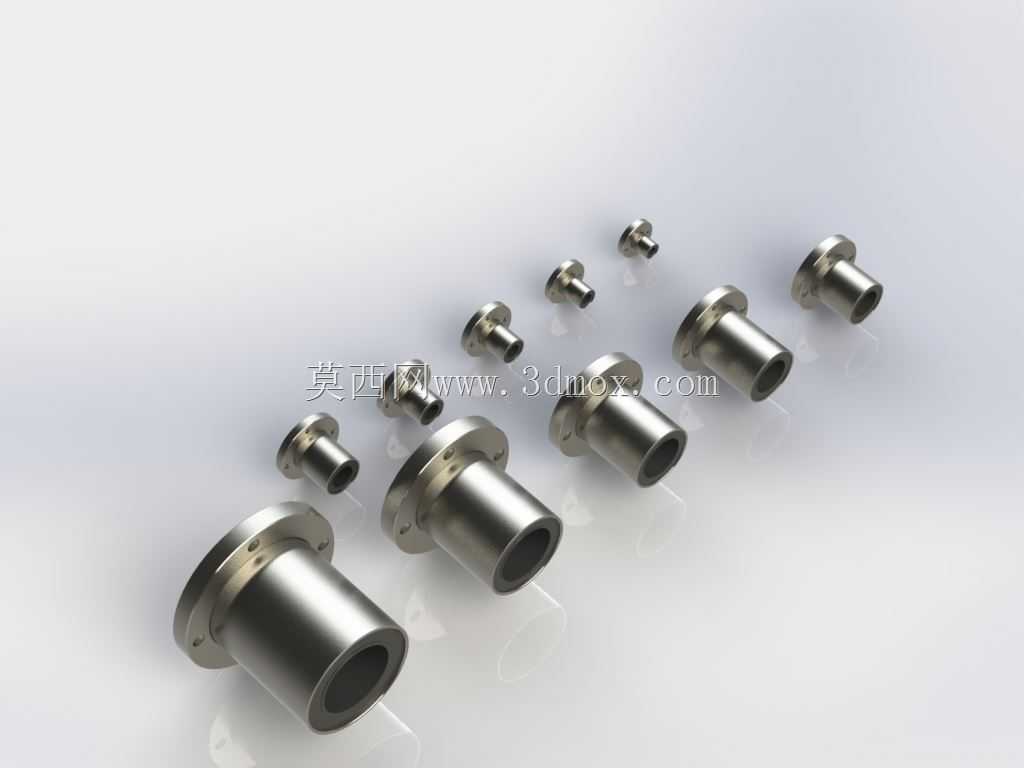

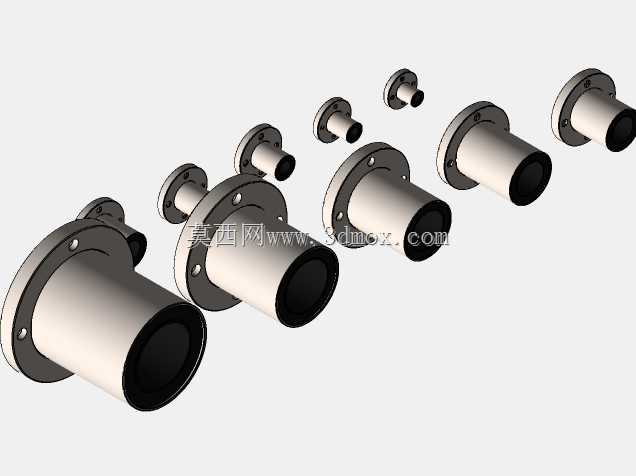

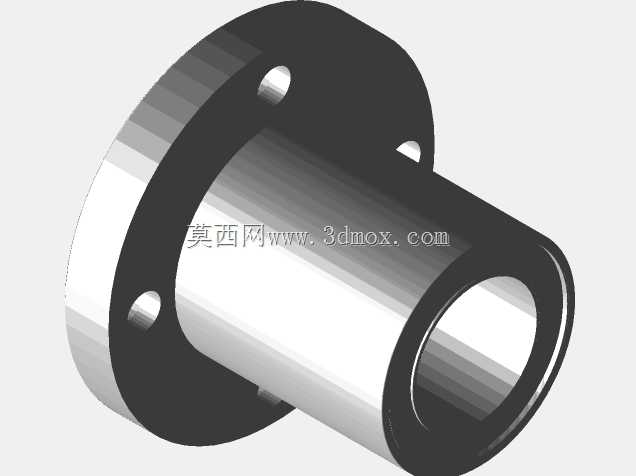

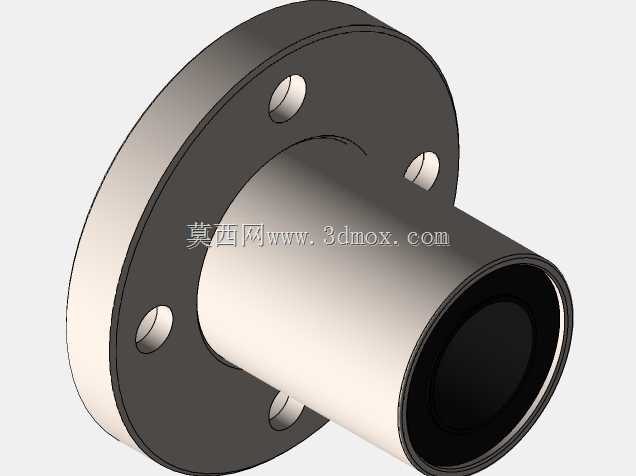

这次整理的全系列规格覆盖了常用的内径区间，从适配6mm光轴的小规格到适配50mm光轴的大规格，每个型号的法兰安装孔位、沉头深度、轴承主体长度、内孔公差都严格对照行业通用的尺寸规范做了还原，建模时先从内孔的配合基准开始，先确定内孔与光轴的配合间隙，再延伸出轴承主体的壁厚，之后处理法兰端的安装结构，要注意法兰端面和轴承轴线的垂直度要求，这个形位公差直接影响安装后光轴的运动顺畅度，如果垂直度超差，轻则滑动阻力变大磨损加快，重则直接出现卡滞无法动作的问题。

建模过程中先绘制单个规格的基础特征，通过全局变量控制内径、法兰外径、主体长度、安装孔中心距这些核心参数，后续不同规格只需要调整参数表的数值就能快速生成对应模型，不用重复绘制草图。要注意轴承内部的保持架、钢球循环槽的结构做了合理简化，毕竟做整机装配时不需要还原轴承内部的细碎结构，只要保证外部安装尺寸、配合尺寸完全准确就足够支撑选型和装配校验工作。

这类轴承在实际选型时，首先要根据负载大小、运动速度、行程长度选对应内径的规格，法兰式的安装方式相比嵌入式直线轴承，对安装板的加工要求更低，只需要在安装板上加工出对应轴承外径的过孔，再配打法兰安装孔就能完成固定，对中小负载的直线运动场景适配性极强。建模时特意把每个规格的安装边界都做了清晰的区分，装配时可以直接调用对应型号，快速完成干涉检查，不用反复核对二维样本的尺寸参数，能减少结构设计阶段的反复核对工作量。另外要注意，这类轴承的使用场景要避免粉尘、切削液直接进入滑动间隙，不然会加速磨损缩短使用寿命，在做设备结构设计时如果是在多粉尘工况下使用，还要给轴承两端加装防尘密封圈结构，这部分在建模时也预留了对应的密封圈安装槽位，方便后续做整机的防护结构设计。
