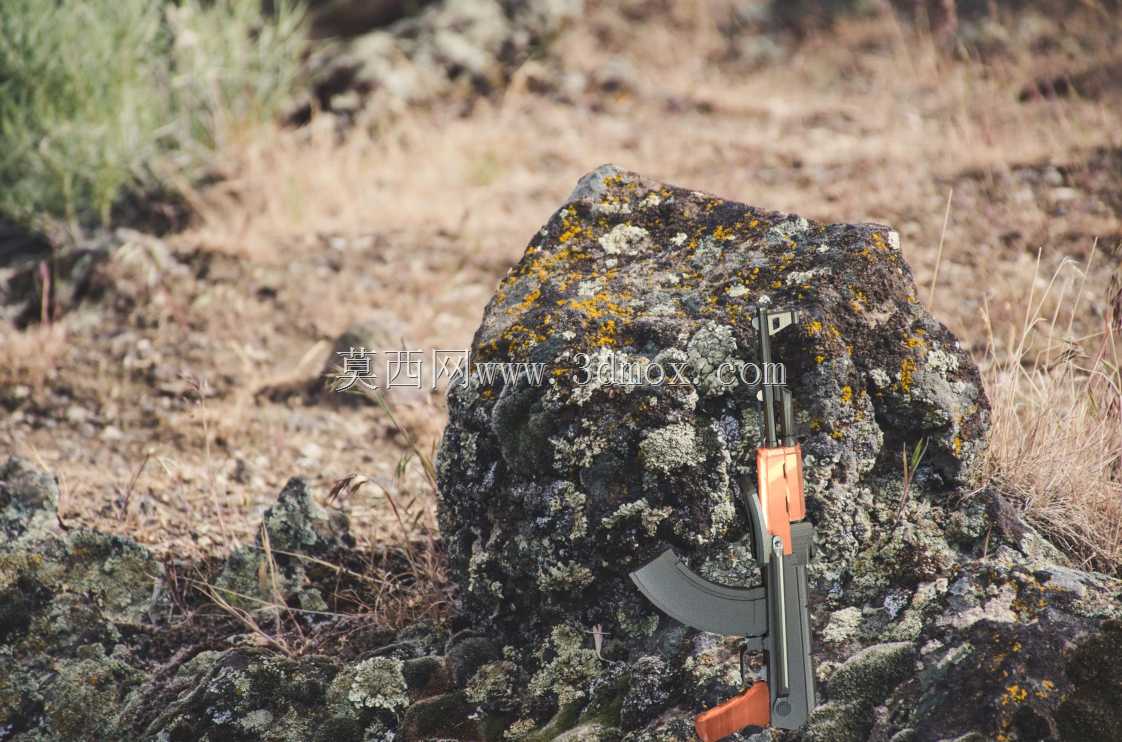

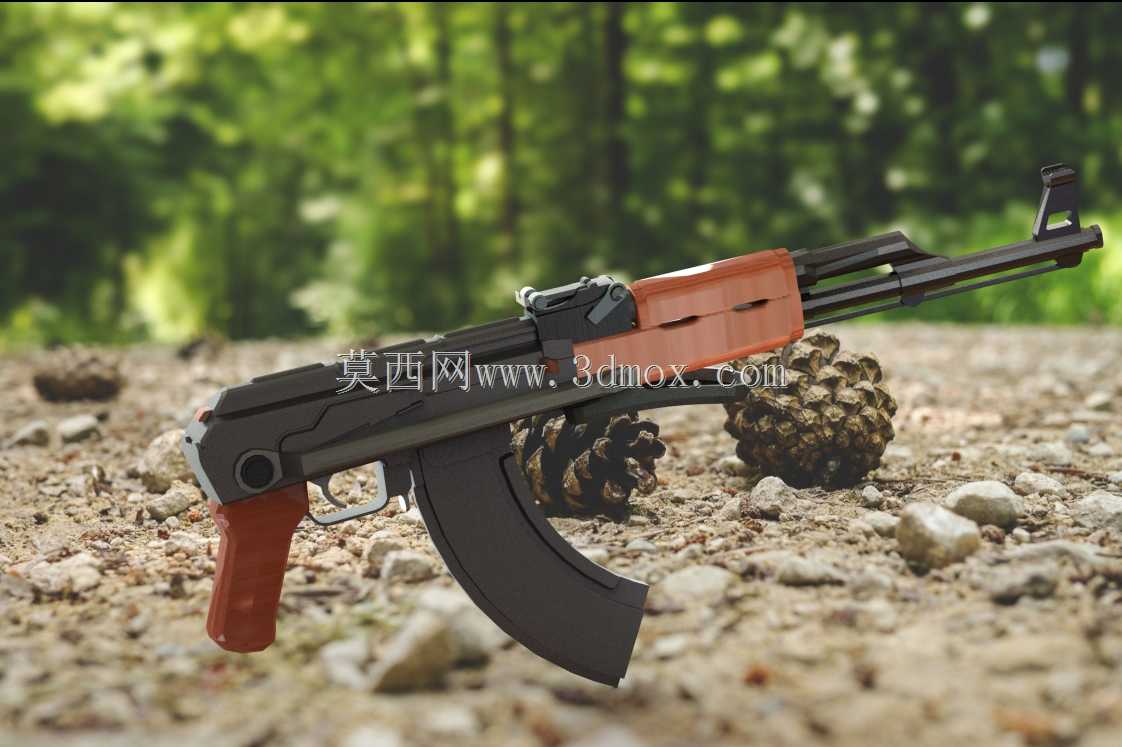

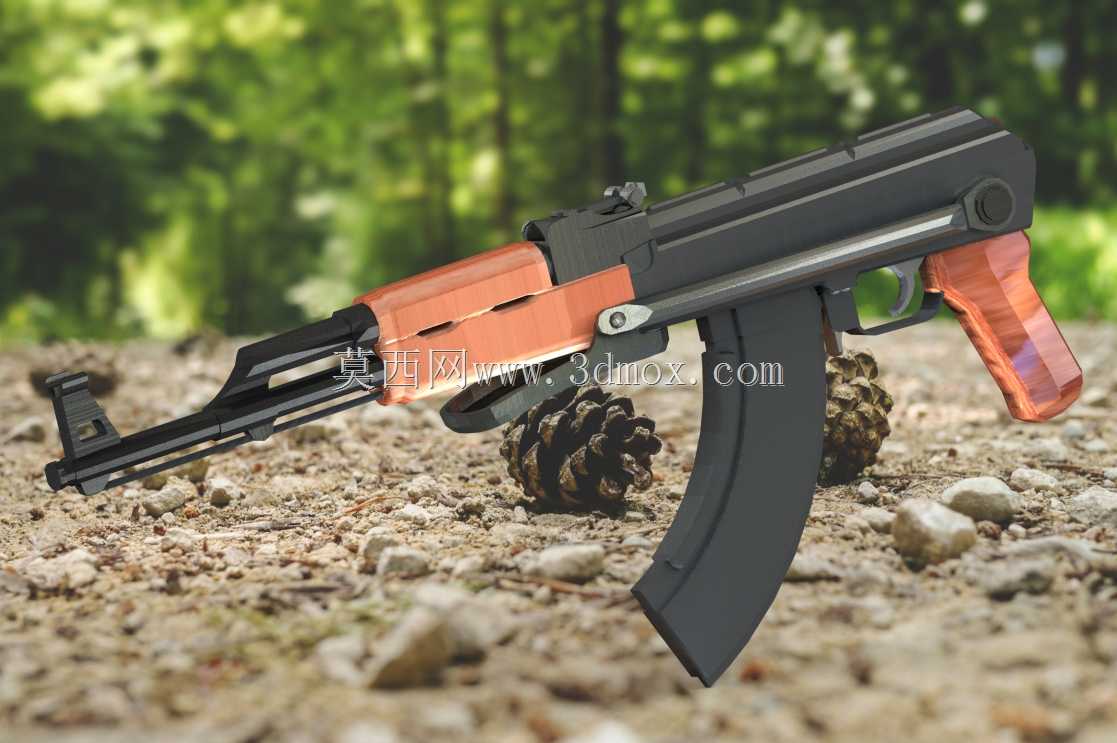

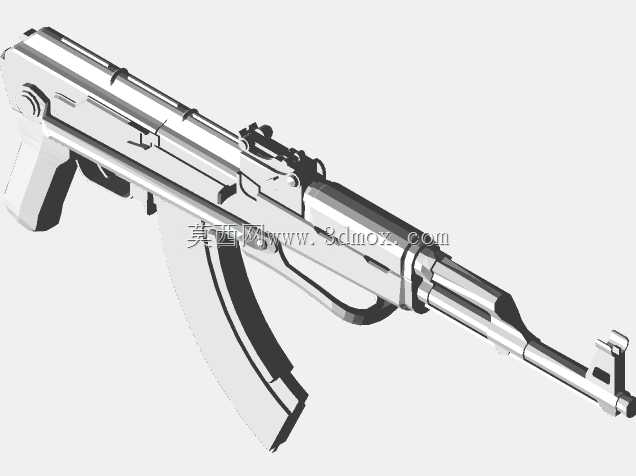

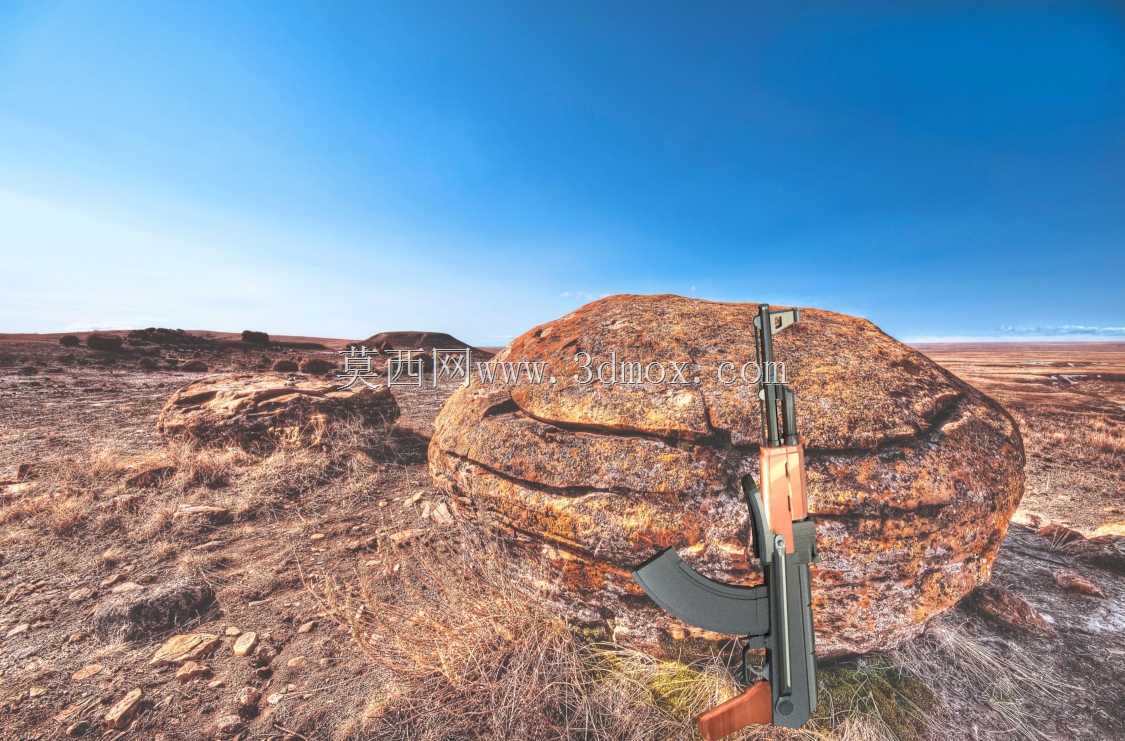

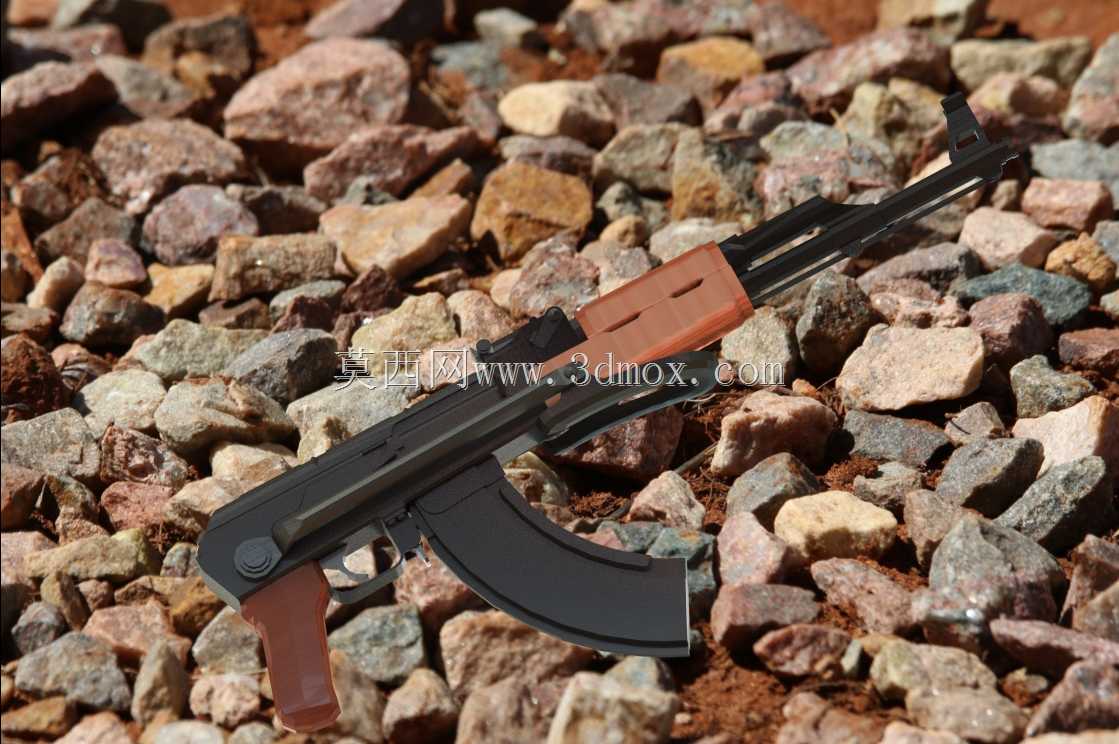

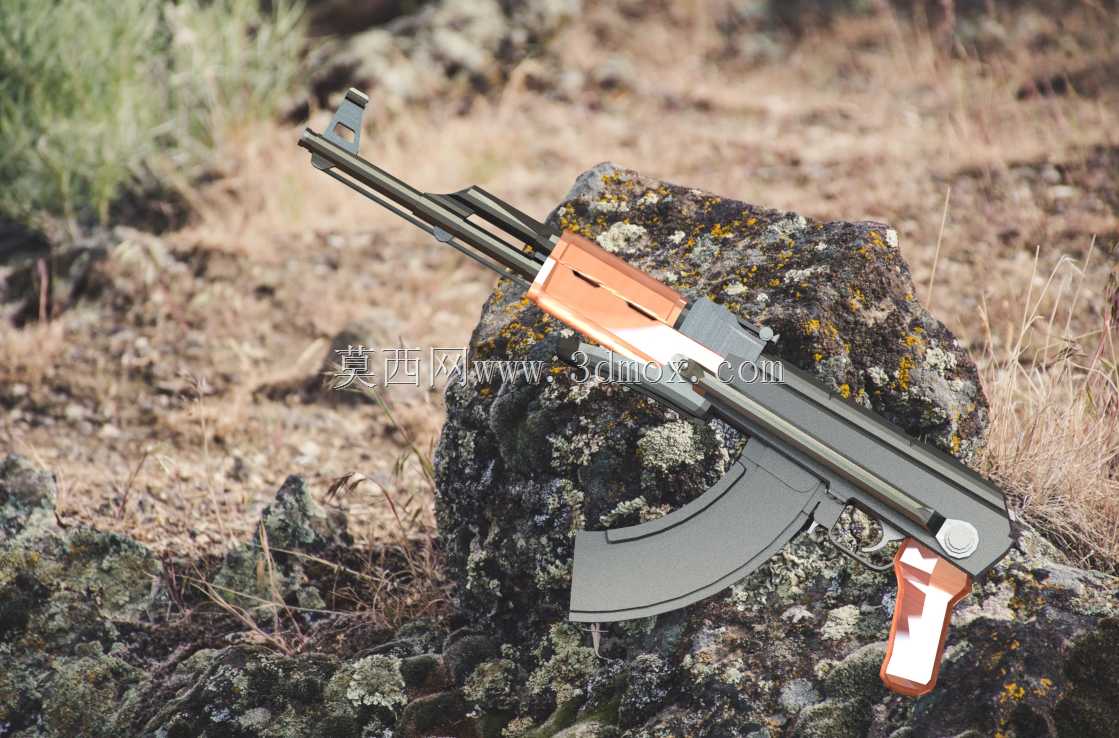

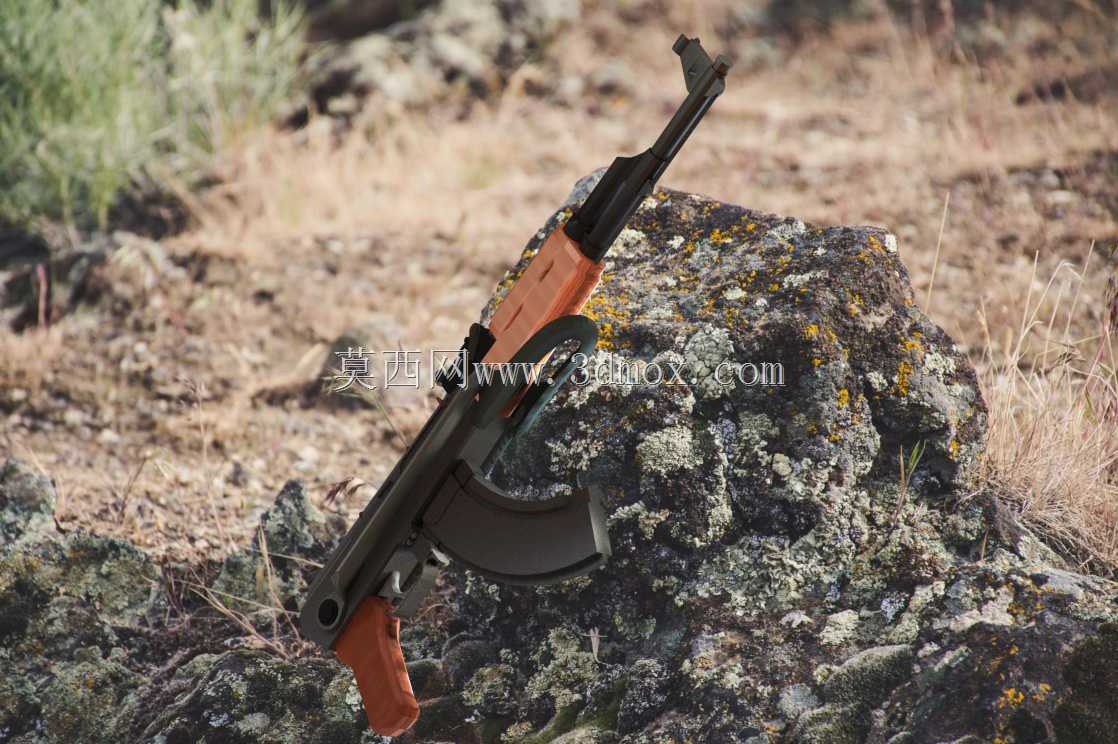

AK-47R枪械外观结构三维数字建模

本次建模的AK-47R枪械结构，核心面向影视道具制作、军事模拟训练系统、科普展陈装置的开发场景，这类应用对模型的结构还原度、外形尺寸精度有明确要求，既需要匹配真实枪械的比例边界，也要适配不同场景下的装配需求，比如展陈用的1:1模型需要预留内部安装声光模块的空间，影视道具模型需要做轻量化结构调整避免拍摄过程中出现安全隐患。建模过程中首先梳理枪械的核心功能模块，将整体拆分为机匣主体、枪管组件、护木结构、弹匣、握把、枪托几个独立的装配单元，每个单元单独绘制草图后再做装配约束，避免整体建模出现的结构干涉问题。实际建模时先从机匣部分入手，这是整个枪械的装配基准，先绘制机匣的截面轮廓，通过拉伸、切除做出机匣的主体腔体，预留出扳机组件、快慢机的安装槽位，机匣表面的冲压纹理、铆钉位置都按照真实枪械的排布做细节刻画，保证外观还原度。枪管组件部分先确定枪管的轴线与机匣的同轴度约束，依次绘制准星、导气管、枪口装置的结构，导气管与机匣的连接位置做贴合约束，避免出现装配缝隙。护木和握把部分采用分体式建模，还原木质护木的曲面弧度，通过放样命令做出护木的握持曲面，表面的防滑纹理通过阵列凸起特征实现，既还原真实触感也保证模型的细节表现。弹匣部分先绘制弧形轮廓，通过多截面放样做出弹匣的曲面造型，表面的加强筋、弹匣卡笋的配合槽位都做对应结构，保证和机匣弹匣井的装配匹配。建模过程中严格控制各部件的安装边界，比如枪托折叠后的转动角度、扳机的活动行程空间都做预留，方便后续做动画演示或者实体3D打印制作。整个建模流程遵循从基准到细节、从主体到附件的逻辑，每完成一个部件就做干涉检查，避免后续装配出现部件穿模的问题，曲面部分做连续性检查，保证渲染时的光影效果自然，适配不同渲染场景的使用需求。
