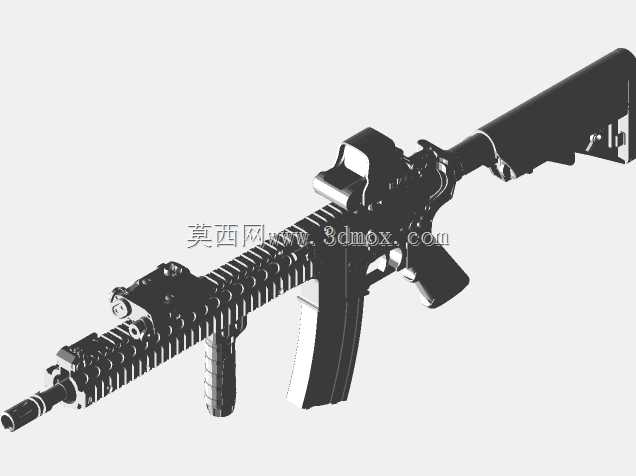

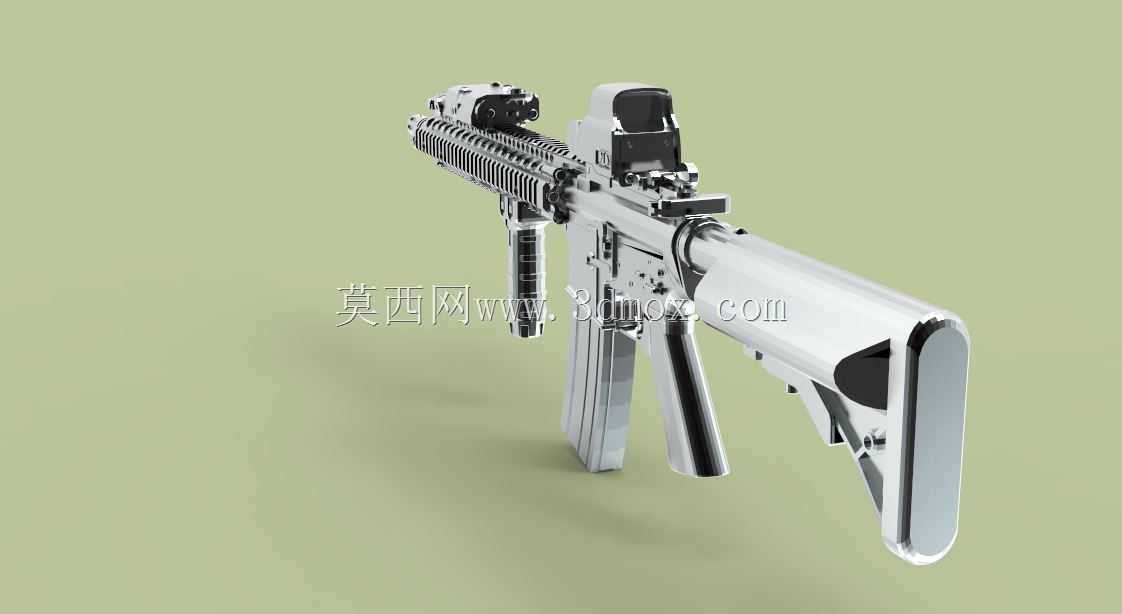

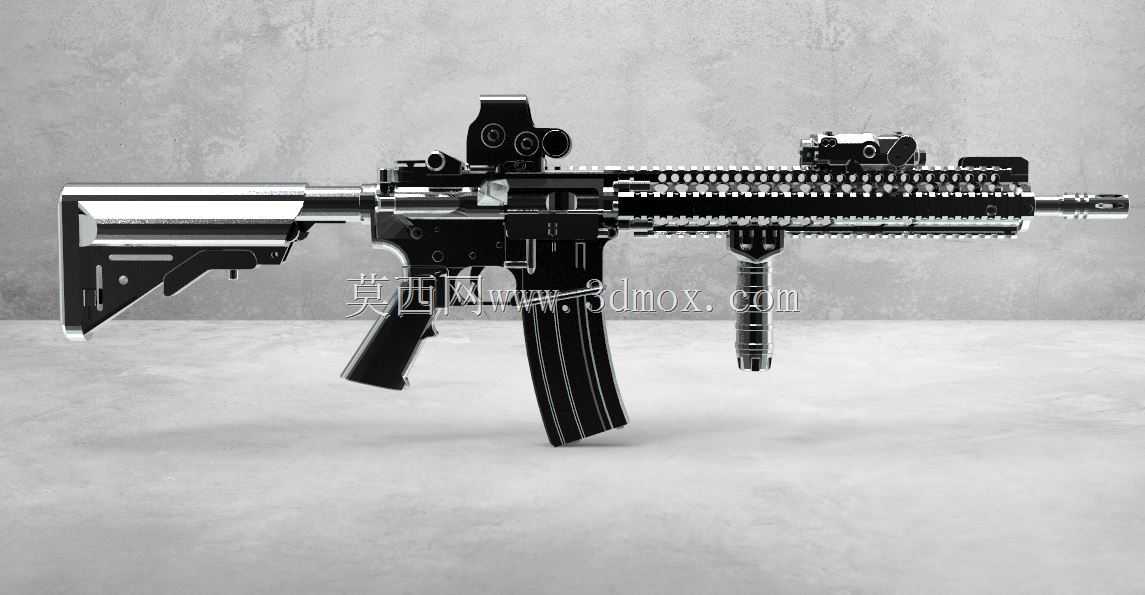

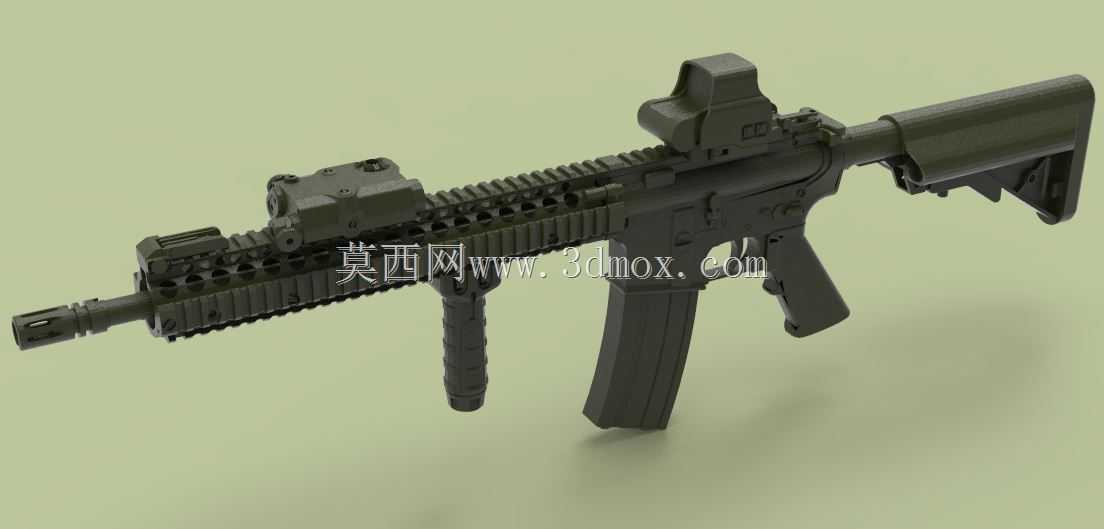

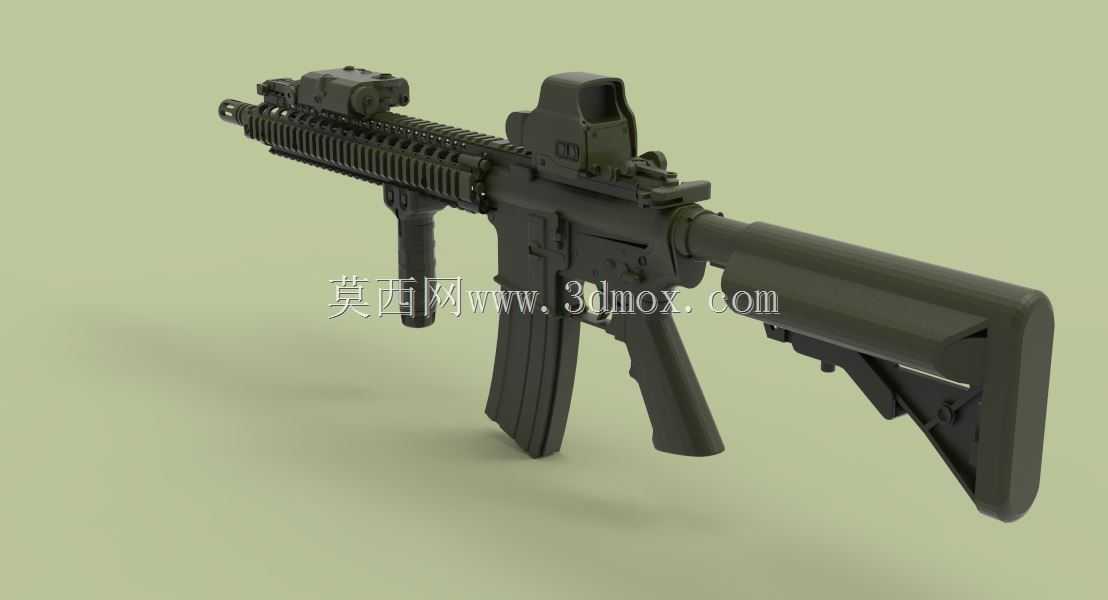

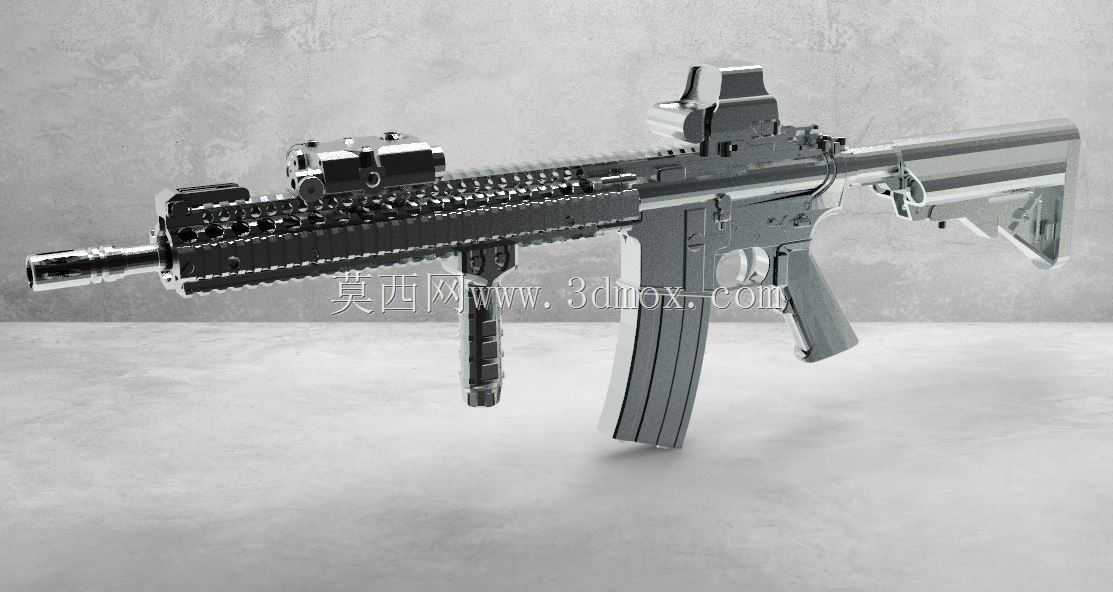

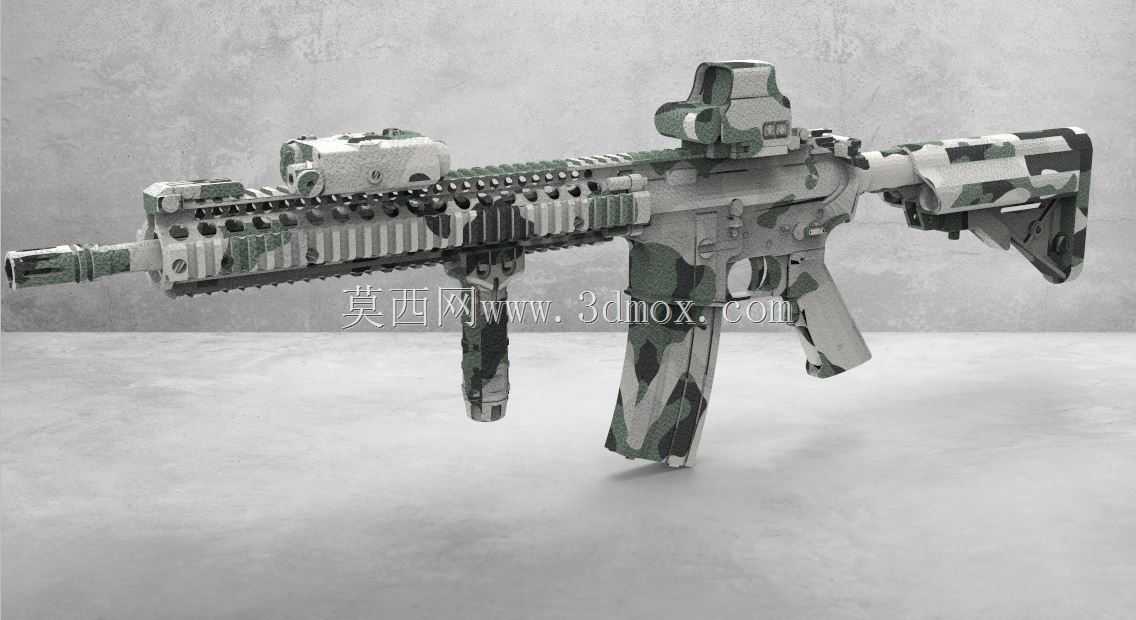

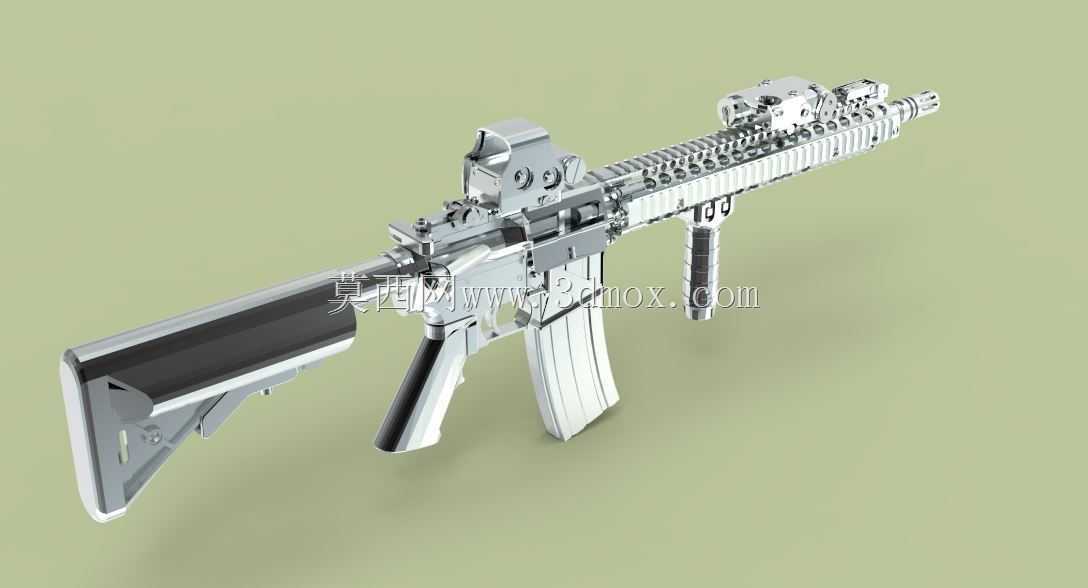

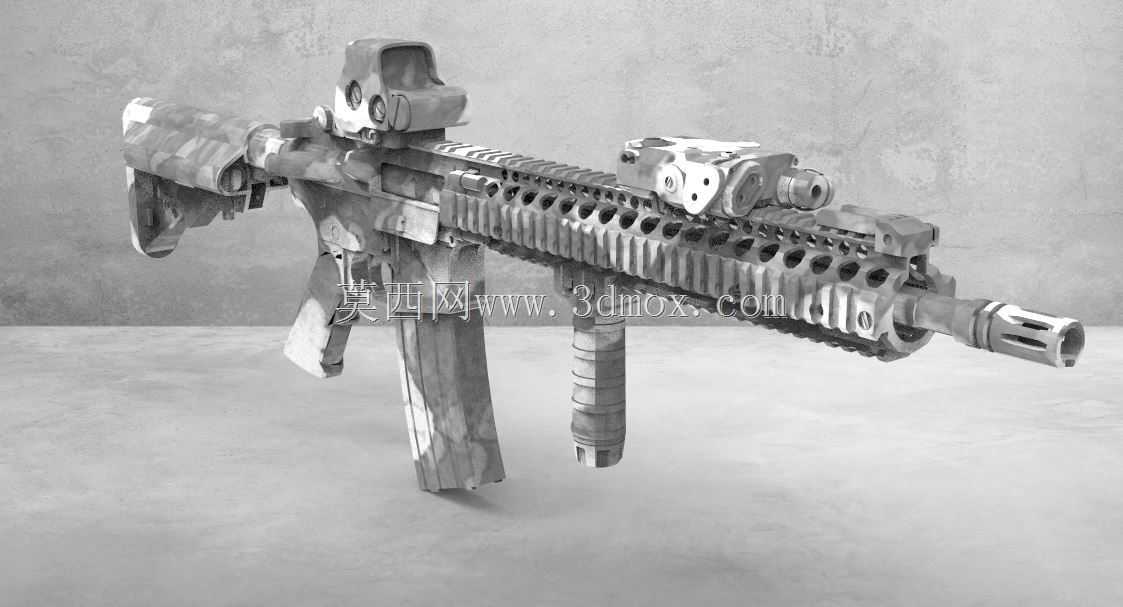

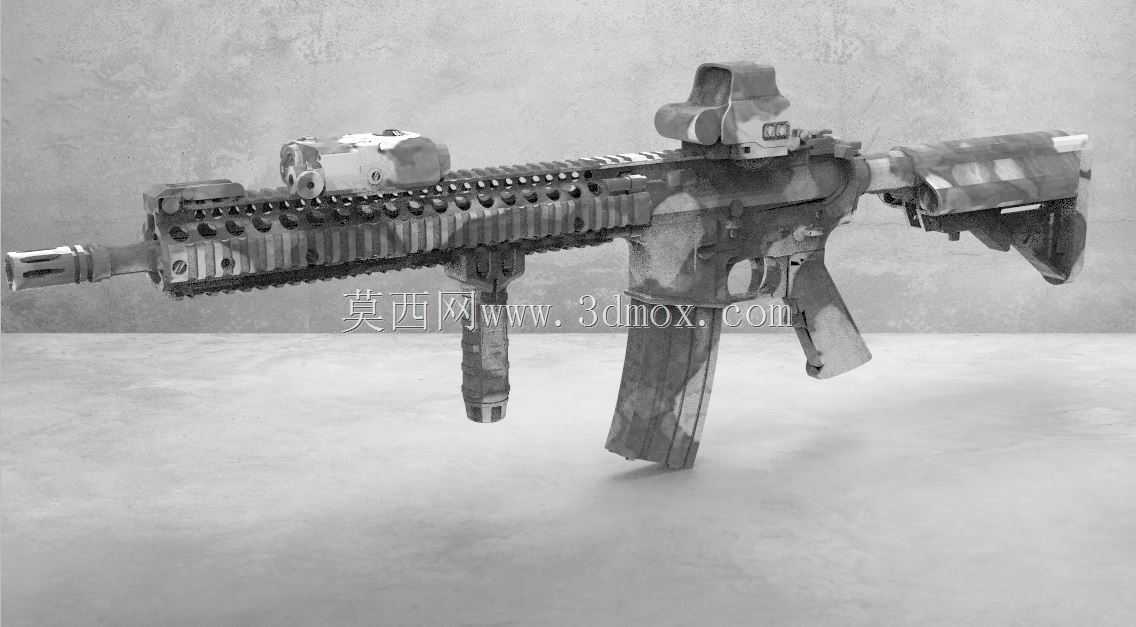

M4a1卡宾突击步枪精细结构三维数模

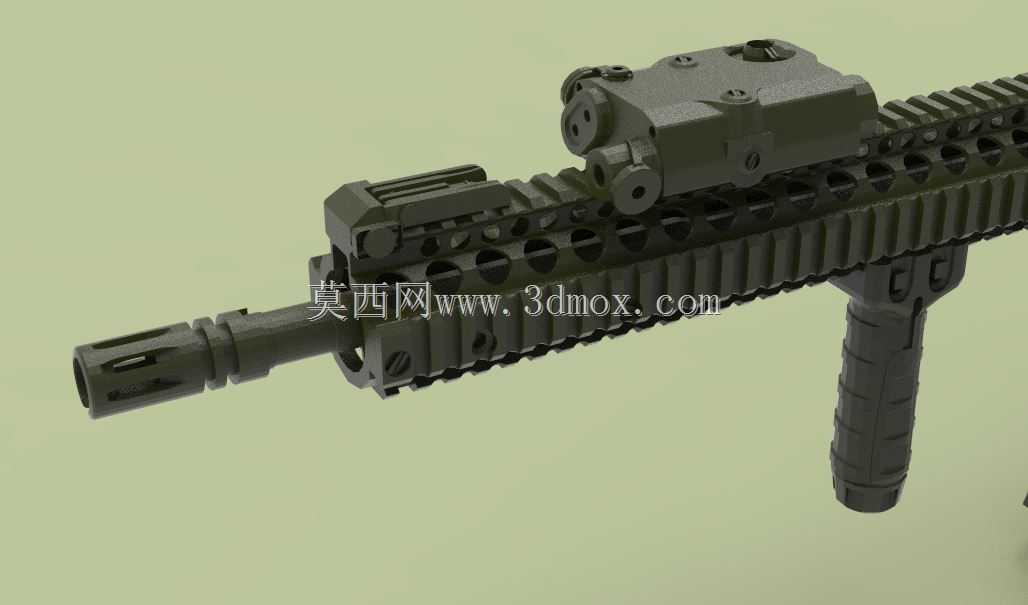

这款卡宾枪的三维建模工作，最初是为了配合轻武器结构教学、战术模拟场景搭建以及影视道具预演的需求开展的，建模过程中优先还原了实枪的人机工程边界与各部件的装配逻辑，没有做过度的艺术化夸张处理。从实际应用场景来看，该数模可用于虚拟战术训练系统的枪械资产搭建，也能为轻武器科普内容提供可拆解的结构演示载体，还可作为仿真玩具设计阶段的结构参考底模，避免从零开始测绘的冗余工作量。建模初期先梳理了整枪的尺寸链：整枪伸展状态下的总长、枪管轴线与枪托抵肩面的同轴度、护木圆周的皮卡汀尼导轨安装槽间距、弹匣插口的配合公差都做了对应还原，确保各活动部件的运动边界符合实枪逻辑，比如拉机柄的往复行程、快慢机的转动角度、枪托的伸缩档位、弹匣的插拔限位都预留了合理的装配间隙，不会出现运动干涉问题。设计思路上采用了分部件建模再总装的流程，先完成机匣核心主体的结构搭建，确定枪管、枪机、发射机构的安装基准面，再依次匹配护木、握把、枪托、机械瞄具、导轨附件等外围部件，每一个部件的拔模角度、壁厚、连接卡扣结构都参考实枪的加工工艺做了还原，没有出现违背冲压、注塑、机加工工艺常识的结构。具体建模操作中，先绘制枪管的回转体轮廓，通过旋转特征生成基础基体，再刻画膛口装置的消焰缺口、枪管外壁的配合台阶；机匣部分先绘制二维轮廓草图，通过拉伸生成上下机匣的主体结构，再切除出抛壳窗、快慢机安装孔、弹匣插口的特征，对机匣表面的防滑纹理、标识刻印采用包覆或者纹理映射的方式处理，保证细节辨识度；护木部分的导轨结构采用阵列特征快速生成等距的卡槽，再对护木内部的散热孔、加强筋做逐一细化；枪托部分先绘制伸缩调节的滑轨轮廓，再生成抵肩垫的曲面造型，确保贴腮位置的曲面弧度符合人机握持的贴合度；握把、前握把的曲面部分通过样条曲线搭建控制线，再用边界曲面生成实体，保证握持区域的曲面过渡顺滑无棱角。所有部件完成后在装配环境下做干涉检查，调整各配合面的间隙，确保活动部件可实现对应的模拟运动，比如扳机扣动时的击锤联动、枪机的往复后座、弹匣托弹板的升降都能通过装配约束实现运动模拟，最后对金属部件的表面做分色处理，区分出铝合金机匣、钢制枪管、聚合物护木与握把的不同材质质感，方便后续渲染或者导入仿真引擎时直接调用材质通道。
