充气船用充放气阀体结构设计

这款充放气部件主要适配小型充气船、充气浮台这类水上充气载具的气路控制需求，日常使用中承担充气、保压、快速放气三类核心功能，是充气类水上设备必不可少的气路控制元件。从实际使用场景来看，这类阀体需要兼顾充气时的大流量进气需求，保压阶段的零泄漏密封要求，以及收纳时的快速排气效率，同时还要适配充气船PVC材质舱壁的安装厚度，避免安装后出现舱壁撕裂、密封失效的问题。

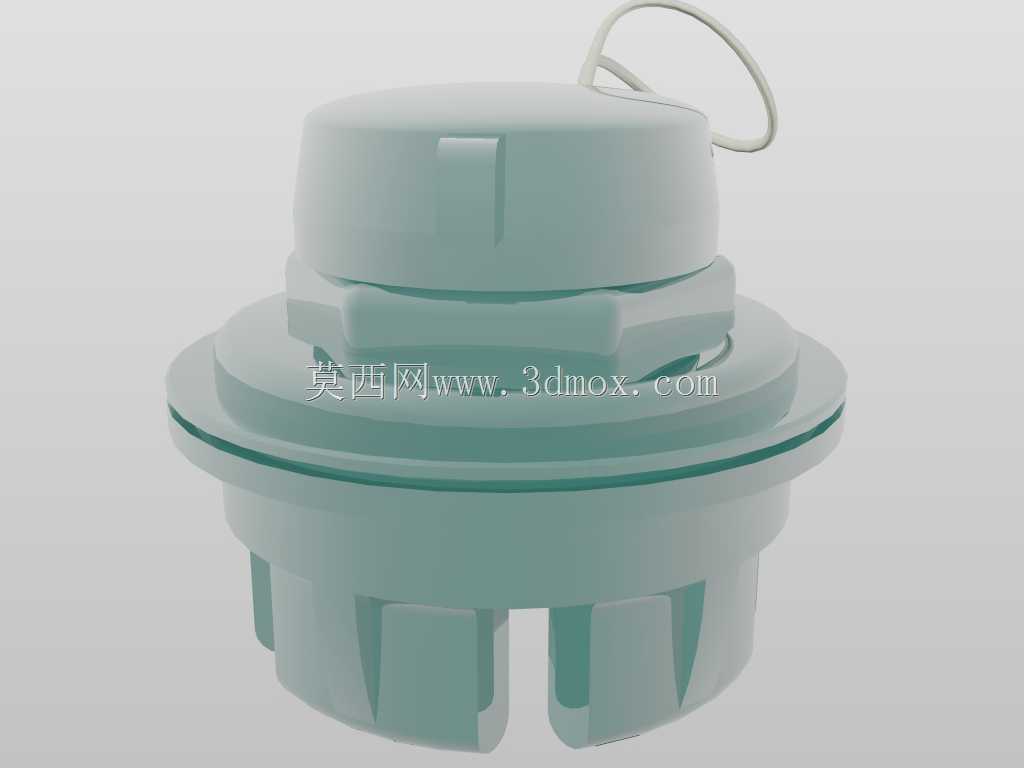

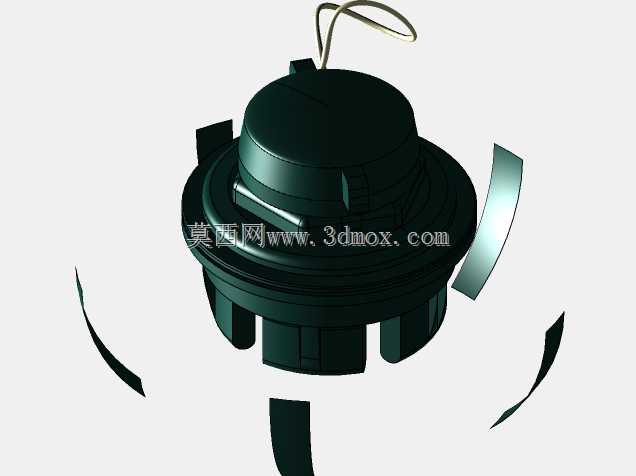

建模阶段首先要梳理阀体的功能分区：顶部的阀帽锁紧结构、中部的法兰密封安装面、下部的舱内卡接固定爪、侧边的气嘴连接位是四个核心结构模块。首先绘制下部卡接爪的截面轮廓，这部分需要匹配充气船常规的舱壁开孔尺寸，卡爪的倒角角度要兼顾安装时的推入顺畅度和安装后的防脱拉力，避免充气后舱内气压把阀体顶出舱壁。中部的法兰面需要设计环形密封槽，用来嵌入橡胶密封圈，建模时要预留密封圈的压缩量，通常控制在百分之二十到百分之三十之间，既保证密封效果，又不会因为压缩量过大导致阀盖锁紧困难。

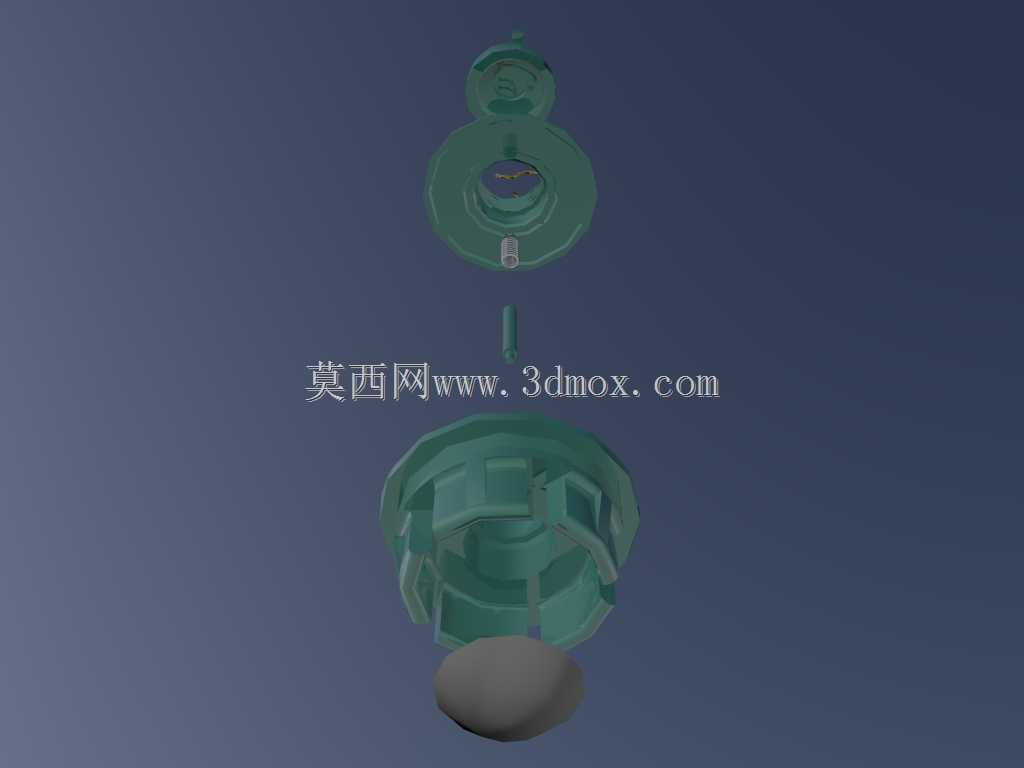

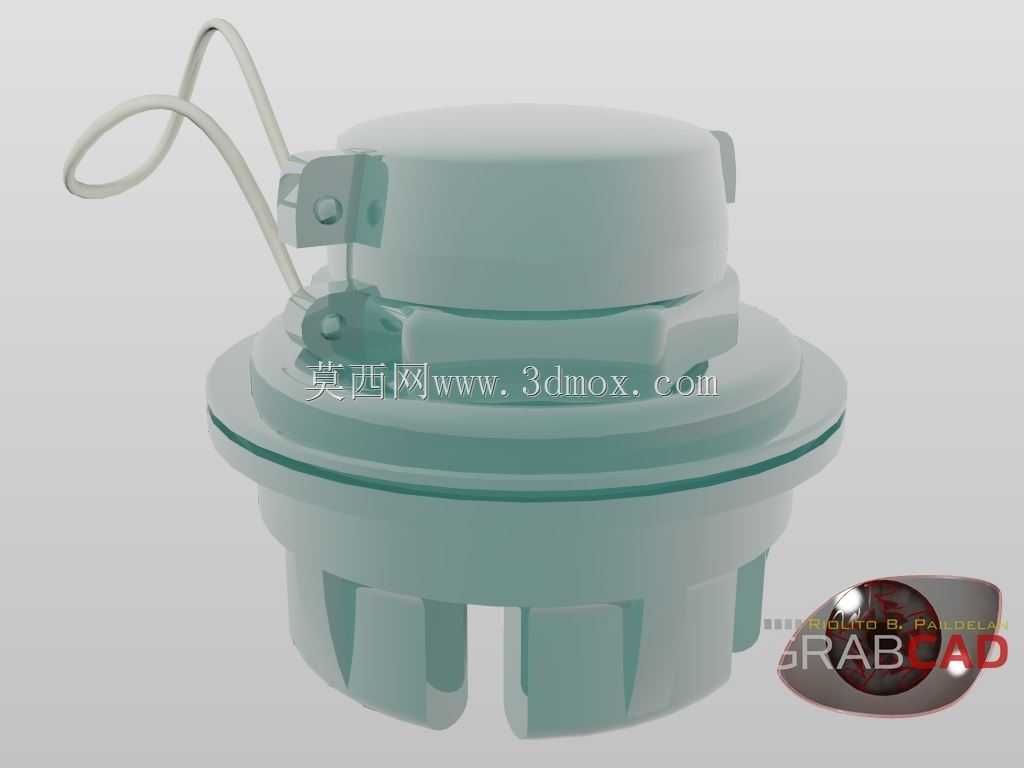

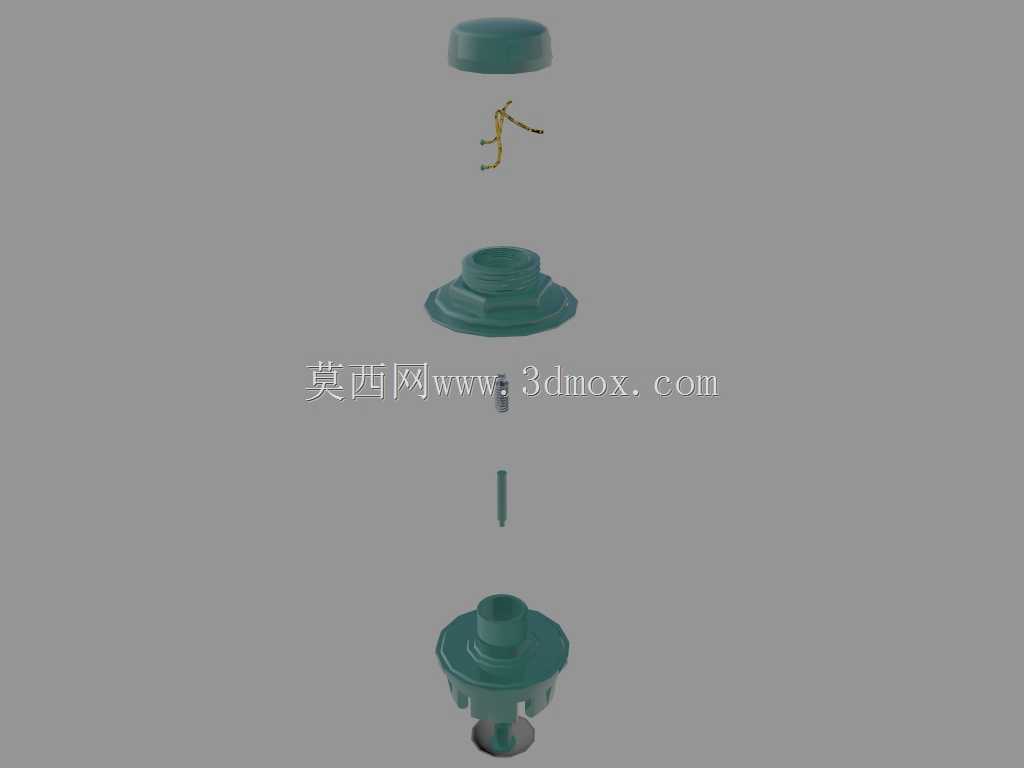

顶部的阀芯结构是整个设计的核心，充气状态下阀芯被充气嘴顶开，气流可以顺畅进入舱内，拔掉充气嘴后阀芯在内部弹簧作用下自动复位密封，需要放气的时候只需要旋开顶部阀帽，按下阀芯就能实现大流量快速排气。建模时要注意阀芯和阀腔的配合间隙，间隙过小容易因为加工误差导致阀芯卡滞，间隙过大则会出现保压阶段的慢泄漏问题，通常配合公差选H8/f7的间隙配合即可满足使用要求。侧边的气嘴连接位做了挂绳固定结构，用来连接充气嘴的防丢挂绳，避免充气嘴拆卸后掉落遗失，这个结构虽然简单，但在户外水上使用场景下实用性很强，建模时要注意挂绳孔的圆角处理，避免尖锐边角磨断挂绳。

整个阀体的外形做了圆弧过渡处理，没有突出的尖锐棱角，一方面避免使用时刮破充气船的PVC面料，另一方面也能减少水上使用时的磕碰损伤。安装边界方面，法兰面的外径要比舱壁开孔大10毫米以上，保证足够的密封压紧面积，下部卡爪的高度要适配3到8毫米的常规充气船舱壁厚度，覆盖绝大多数小型充气船、充气浮台的安装需求。建模过程中先完成整体的实体建模，再对密封槽、配合面、卡爪倒角这些细节做特征细化，最后完成整体的装配干涉检查，确保阀芯活动行程内没有卡滞点，各部件装配后没有结构干涉。
