6mm通径世伟洛克卡套式球阀结构模型

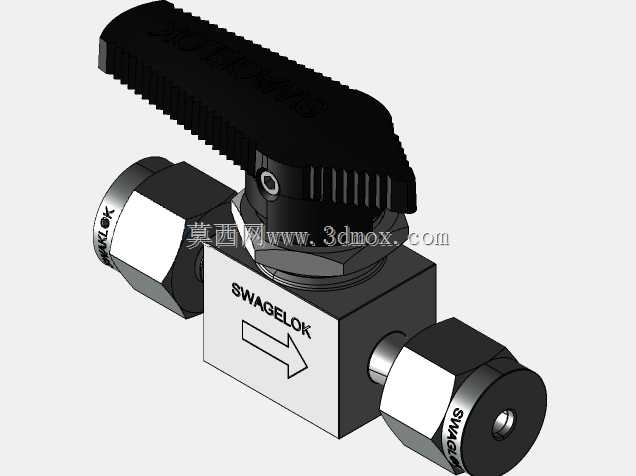

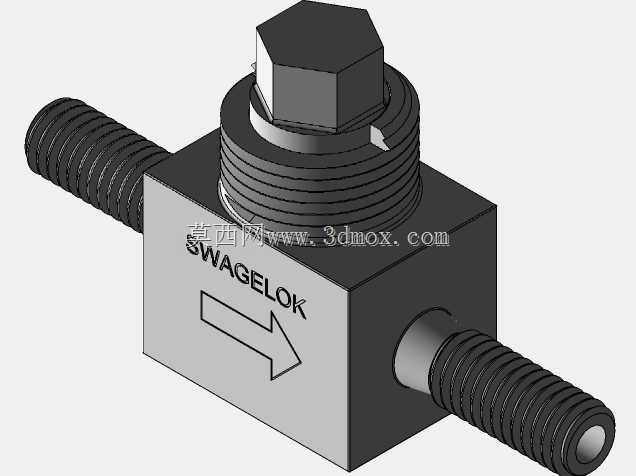

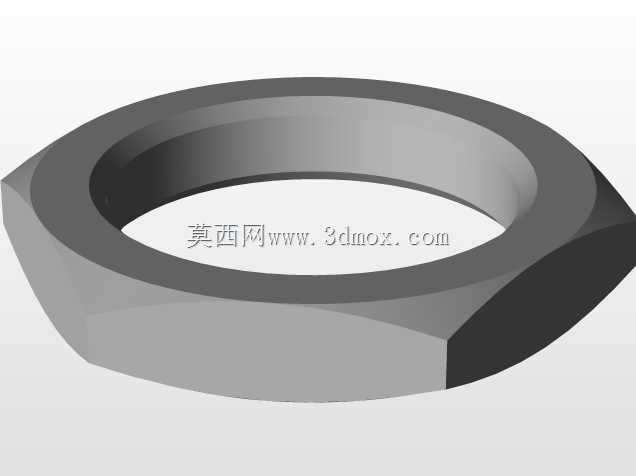

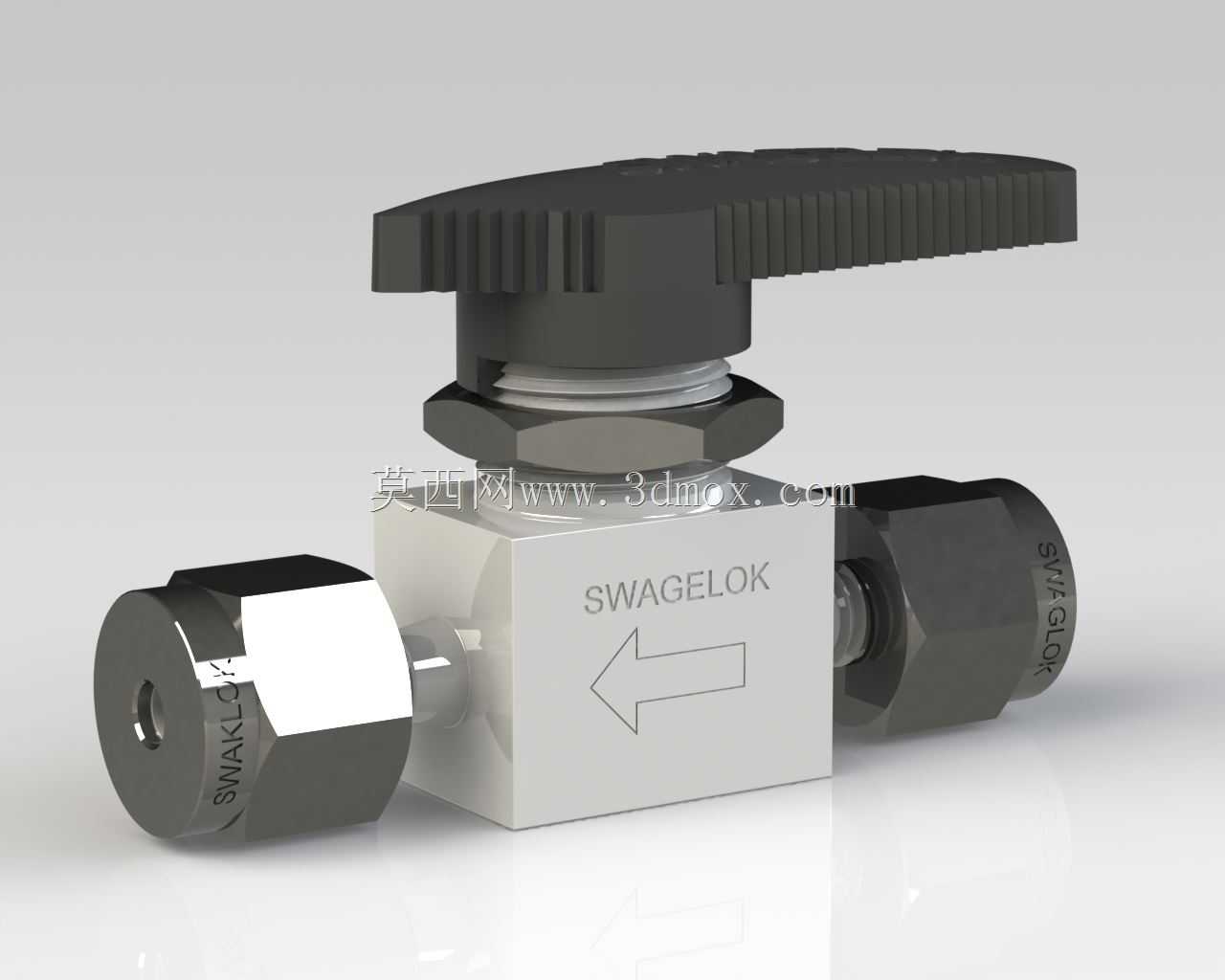

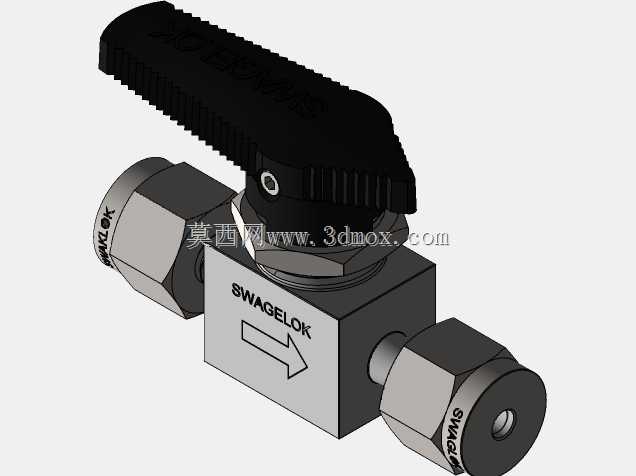

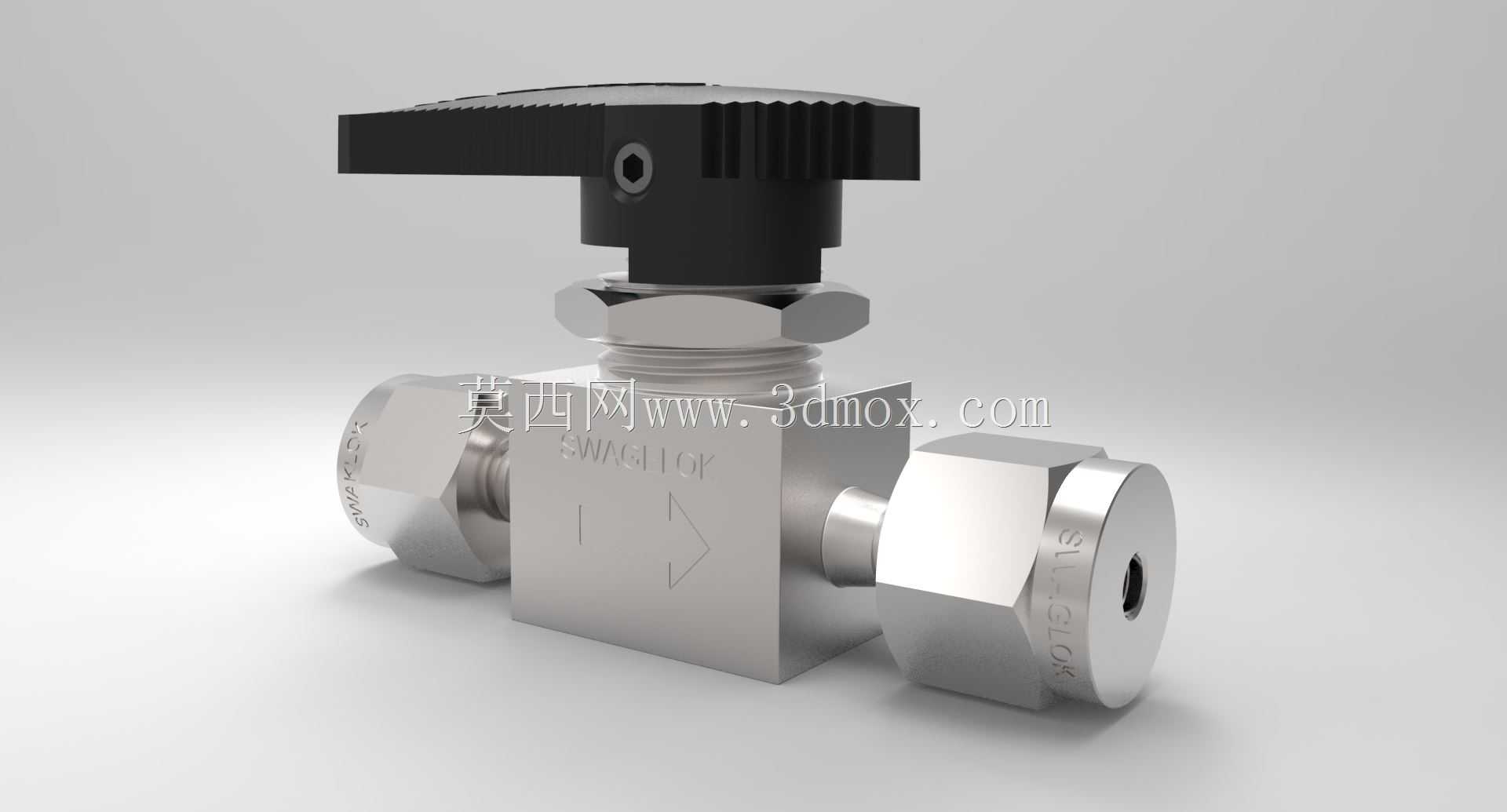

做实验室气路、小型液压站、半导体特气输送管路的设计人员，对这类卡套球阀不会陌生，这次建模的是6mm卡套接口的世伟洛克款式球阀，日常选型和管路排布时经常会用到这类元件的三维数模做干涉校验。实际工况里，这类阀主要用在小通径的洁净流体管路、仪表气支路、实验室分析气路中，靠手柄90度旋转实现通断切换，相比螺纹连接的阀，卡套结构不需要额外缠生料带、配密封垫，安装时只要把处理好管口毛刺的硬管插入卡套，按扭矩拧紧螺母就能实现金属密封，耐高压、低泄漏的特性很适合对密封要求高的小流量管路场景。建模的时候先从核心的阀体方块入手，先拉伸出阀体的主体方体，定位好两端6mm卡套接口的同轴度，这里要注意卡套接头的安装预留空间，两端螺母拧紧时需要留出扳手操作的空间，不能和相邻的管路、管夹产生干涉，阀体上的流向箭头要做凸起特征，方便装配时识别介质流向。之后做内部的球芯通道，球芯的通孔直径要匹配6mm通径的流道要求，球芯和阀体之间的密封座要留出合理的装配间隙，不能做完全零贴合的过约束，不然实际装配模拟时会报错。上方的阀杆部分要先做定位轴肩，阀杆和阀体的配合段要做防吹出结构的特征，这是这类高压球阀的核心安全设计，避免管路带压时阀杆被介质顶出。顶部的塑料手柄要做防滑的齿纹特征，手柄的旋转限位要做出来，保证只能在0到90度范围内转动，对应全开和全关的位置，手柄下方的锁紧螺母要做六角特征，匹配实际拆装的扳手尺寸。建模过程中先完成所有金属零件的结构，再做非金属的手柄、密封件特征，最后按照实际装配顺序添加配合约束，验证手柄转动时球芯的联动是否顺畅，检查卡套螺母拧到底时的行程是否符合实际产品的尺寸边界，保证导出的数模能直接用于管路排布的空间校验，不会出现安装时和周边元件碰撞的问题。这类小通径球阀在实际使用时要注意安装时的管路对中，别让卡套承受额外的径向力，不然容易出现密封泄漏的问题，建模时还原的卡套结构细节，也能帮助设计人员在布管时提前预留好卡套变形的装配空间，避免现场安装时出现尺寸偏差。
