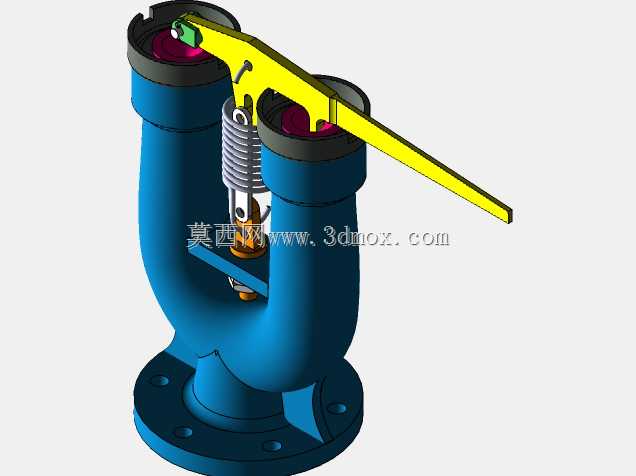

拉姆斯贝托姆双口弹簧式安全阀结构设计

做机车、船用移动式锅炉的配套压力泄放元件设计时，最先要考虑的是设备在移动工况下的振动适应性，这款双口弹簧式安全阀的结构刚好匹配这类场景的需求。不同于常规单出口安全阀，双出口结构能在超压触发时实现更大的泄放流量，同时对称的阀体流道可以抵消介质泄放时产生的反冲力，避免阀体在泄放瞬间受侧向力出现安装松动，这一点对行驶中的机车、航行中的船舶来说尤为关键，毕竟这类设备的安装基座本身就会随载体产生持续振动，额外的泄放反冲力很容易引发密封失效或者结构疲劳。

建模时先从底部法兰安装基准开始搭建，先确定法兰的螺栓孔分布圆直径、密封面凸台尺寸，这部分尺寸直接决定了阀门能不能和锅炉顶部的接口匹配，安装边界要严格贴合通用锅炉接口的尺寸规范，不能随意改动螺栓孔的位置和孔径，否则现场安装时会出现对位偏差。阀体的流道采用Y型对称布局，两个出口的流道曲率要做平滑过渡，避免介质高速泄放时在流道拐角处产生紊流，引发额外的振动和噪音。

内部的弹簧预紧结构是建模的核心，先确定弹簧的线径、中径、有效圈数，匹配锅炉额定工作压力对应的预紧力，弹簧上端通过调整螺母和杠杆机构连接，扳动杠杆就能手动触发泄放，方便日常巡检时验证阀门的动作可靠性，避免阀瓣和阀座长期受介质作用出现粘连。阀瓣的密封面要做堆焊硬质合金的结构示意，建模时预留出密封面的加工余量，保证实际生产时密封面的平整度能满足高压密封要求。

用SolidWorks建模时，先绘制阀体的纵向对称面草图，通过旋转特征做出阀体的主体流道结构，再拉伸切除出法兰的螺栓孔、阀杆的导向孔；弹簧部分用螺旋线配合扫描特征生成，注意弹簧两端的磨平圈结构要和上下支撑座完全贴合；杠杆部分单独做子装配，通过销轴配合和阀体上的支座连接，要保证杠杆扳动时的转动行程足够，能顺利顶开阀瓣实现手动泄放。整体装配完成后要做干涉检查，重点验证阀瓣升降行程内不会和弹簧、导向套产生卡滞，杠杆转动时不会和阀体顶部的结构产生碰撞。

这类安全阀的核心作用是在锅炉内部压力超过设定阈值时，自动顶开阀瓣泄放多余介质，待压力回落至安全值后自动回座密封，避免锅炉因超压出现爆管甚至爆炸风险，移动式锅炉因为没有固定安装的稳定基座，对阀门的抗振性、动作可靠性要求比固定式工业锅炉更高，双口对称结构刚好能在有限的安装高度内实现更大的泄放量，同时兼顾结构紧凑性，不会因为阀体尺寸过大占用锅炉顶部过多的安装空间。
