单人水上运动皮艇结构设计

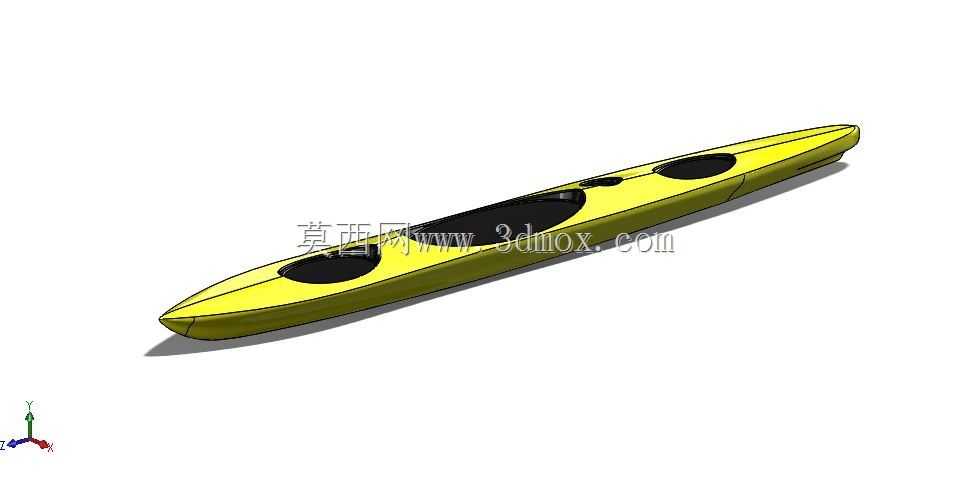

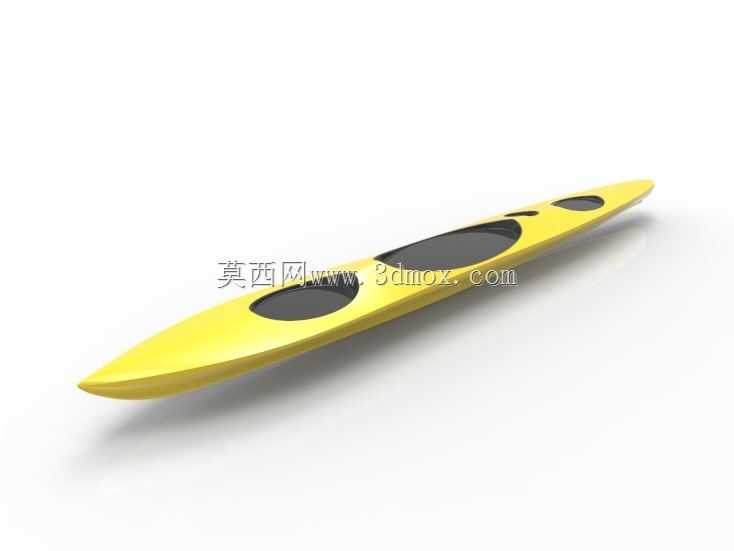

这款皮艇的三维建模工作，最初是为了配合流体性能验证开展的，建模过程中首先梳理了单人皮艇的实际使用场景：这类装备主要应用于静水竞速、短途户外漂流、近岸休闲划行等场景，需要兼顾滑行阻力控制、结构强度储备、乘坐舒适度三方面的核心需求。建模时先从船体中纵剖面的型线绘制入手，参考成熟竞速皮艇的长宽比参数，确定整体流线型轮廓，船首采用微上翘的尖瘦型设计，能够有效破开行进过程中的水面兴波，降低迎浪阶段的阻力冲击，船尾做收窄处理，减少尾流涡旋带来的能量损耗。座舱区域的布局是设计重点，三个座舱开口的位置按照人体工程学排布，中间主座舱预留了足够的腿部伸展空间，前后两个辅助座舱可用于搭载随行装备或者配合多人协同划行使用，座舱边缘做了凸起的挡水边结构，能够减少划行过程中溅入舱内的水量。船体外壳采用等厚曲面建模思路，预留了后续做壳体厚度赋值、内部加强筋布置的设计空间，船身侧面的线型做了顺滑的曲率过渡，避免出现曲面折角带来的应力集中问题，同时也能减少水流与船体表面的摩擦阻力。建模过程中先绘制各站位的横剖面型线，通过放样命令生成整体主曲面，再对座舱开口位置做曲面裁剪、边缘倒圆角处理，后续添加座舱内部的支撑结构、船身表面的防滑纹理细节，最后完成整体曲面的曲率检查，确保所有过渡面G2连续，满足后续流体仿真计算对模型表面质量的要求。从安装边界来看，这款皮艇的整体宽度控制在单人便携搬运的合理范围内，船身重心设计在中部偏下位置，能够保证划行过程中的横向稳定性，降低侧翻风险，船体底部做了微弧的平底设计，既保证了静水状态下的滑行速度，也能适应浅滩区域的通行需求，避免底部剐蹭造成结构损伤。建模完成后可直接导入仿真模块，开展不同航速下的流场阻力计算、船体姿态稳定性分析，也可用于后续的模具开模、生产加工的结构参考，模型的曲面精度能够满足工业级生产的图纸导出需求，所有结构细节都对应实际生产中的工艺要求，没有无法落地的理想化设计结构。
