双叉式铰接连接构件结构设计

这类双叉式铰接构件，在各类需要实现摆动传动、角度补偿的机械结构中应用十分广泛，从中小型工程机械的连杆传动组，到轻工自动化设备的摆臂连接端，再到特种作业装备的活动关节部位，都能见到同结构原理的零件身影。它的核心作用是在两个存在相对摆动需求的传动部件之间，建立可靠的刚性连接，同时预留固定角度范围内的回转自由度，避免传动过程中因安装误差、受力形变产生的内应力憋卡问题，保障整套传动链路的动作顺畅度。

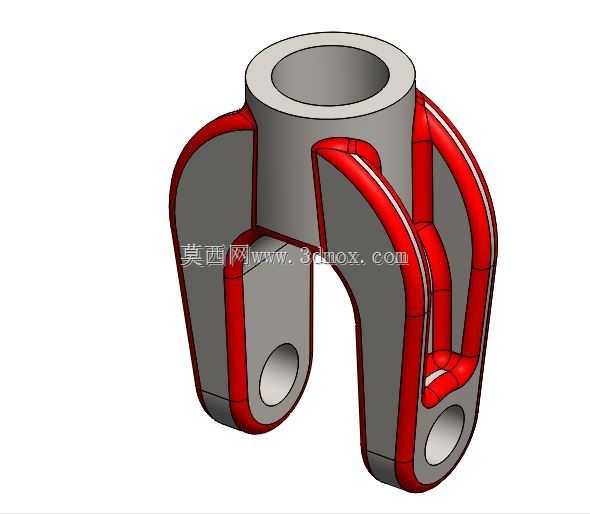

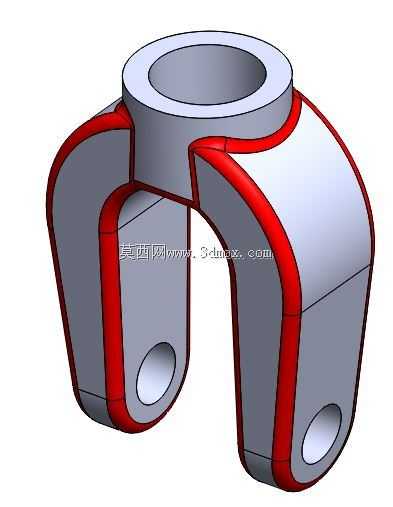

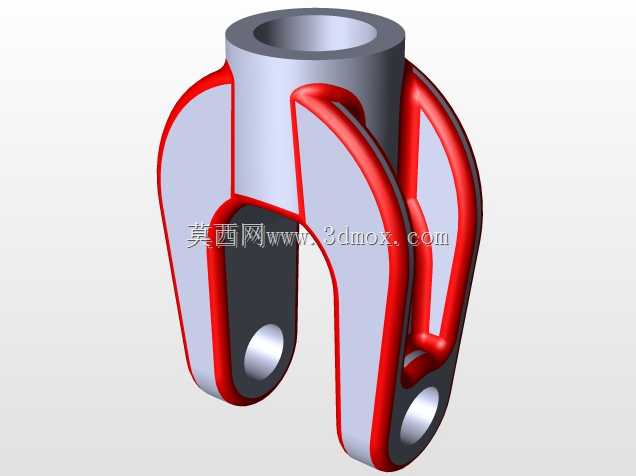

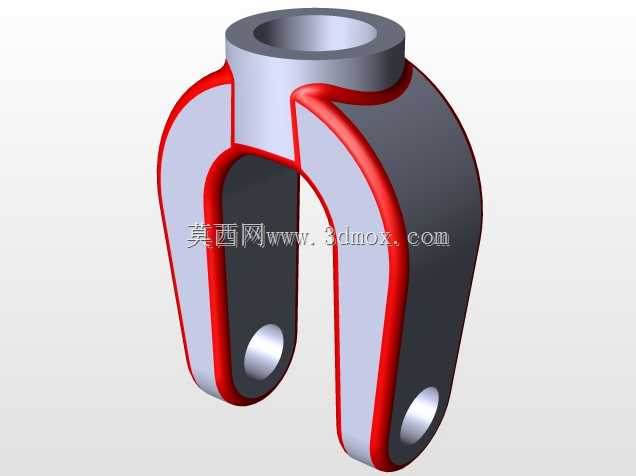

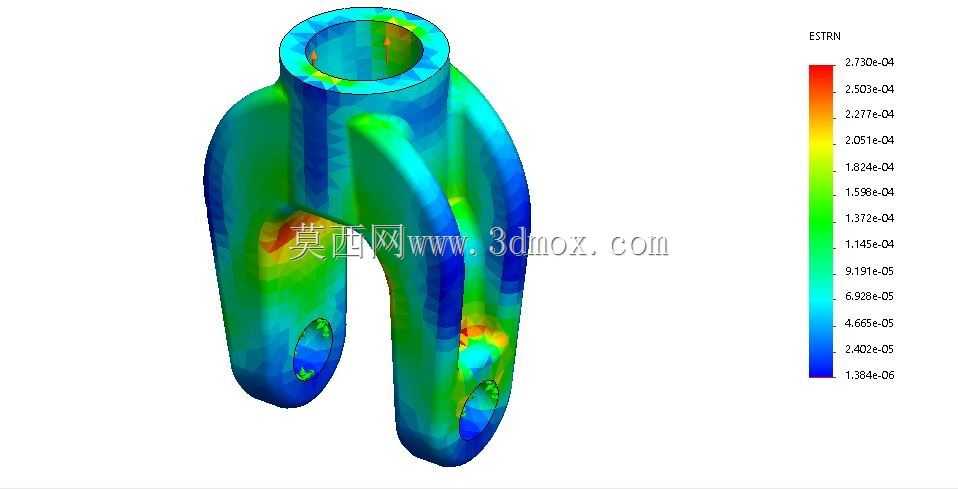

从结构功能上看，构件上部的圆柱筒段是核心的安装基准位，内部加工有贯通的光孔或者键槽结构，用来和配套的芯轴、销轴实现紧配连接，部分重载工况下的同类型零件，还会在筒段内壁加工油槽，预留润滑脂注油通道，降低铰接回转过程中的接触面磨损。下部对称分布的两个叉耳是载荷传递的核心部位，每个叉耳上都加工有同轴的销孔，用来和被连接的部件端部实现铰接装配，两个叉耳的对称度、销孔的同轴度是加工过程中需要重点管控的形位公差，一旦偏差超出允许范围，装配后就会出现销轴别劲、回转阻力过大的问题，长期交变载荷作用下还容易在叉耳根部产生应力集中，引发疲劳断裂故障。

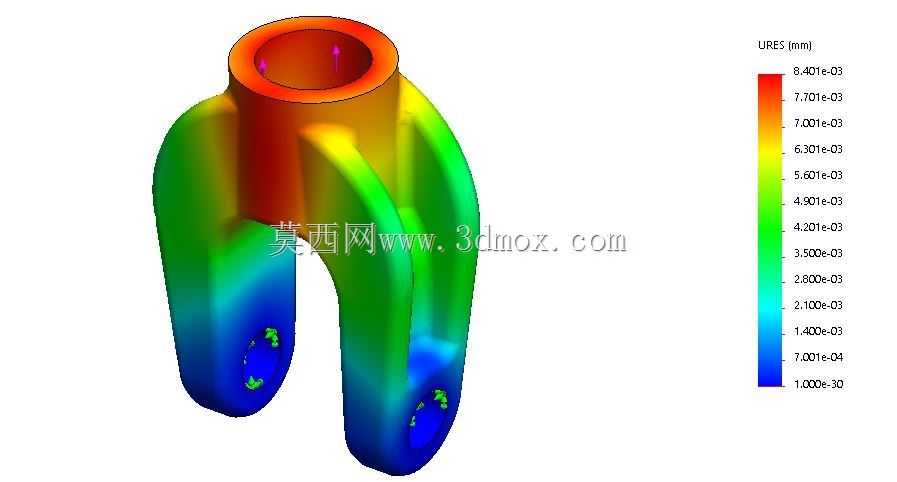

设计这类零件的时候，首先要结合整套传动系统的额定载荷、摆动角度范围来确定核心尺寸参数：上部筒段的内径要匹配配套芯轴的直径，筒段的壁厚要根据径向受力大小核算，既要满足强度刚度要求，避免受载后出现筒段变形抱轴的问题，也要控制整体重量，降低传动过程中的运动惯量。下部叉耳的开档尺寸要和被连接件的端部厚度匹配，预留合理的装配间隙，间隙过小会导致装配困难，动作过程中出现摩擦卡滞，间隙过大则会带来传动方向的窜动，影响整套机构的动作精度。叉耳上销孔的位置要结合摆动行程核算，保证整个摆动行程范围内，叉耳和相邻部件不会出现运动干涉，同时要在叉耳和上部筒段的衔接位置做足够半径的圆角过渡，分散应力传递路径，避免尖角位置的应力集中问题。

从安装边界来看，这类零件装配时首先要保证上部筒段和芯轴的同轴度，装配前要清理配合面的毛刺、铁屑，根据配合精度选择合适的装配工艺，过盈量较大的工况下可以采用热装工艺，避免敲击装配导致筒段变形。下部叉耳和被连接件装配时，要先调整好两侧的间隙，保证销轴可以顺畅穿入两个同轴销孔，销轴装配到位后要加装轴向限位结构，比如开口销、轴用挡圈，避免设备运行过程中销轴窜出脱落。日常运维过程中，要定期检查铰接部位的磨损情况，及时补充润滑脂，当销孔和销轴的配合间隙超出设计允许值时，要及时更换磨损件，避免间隙过大带来的传动冲击，损伤其他关联部件。

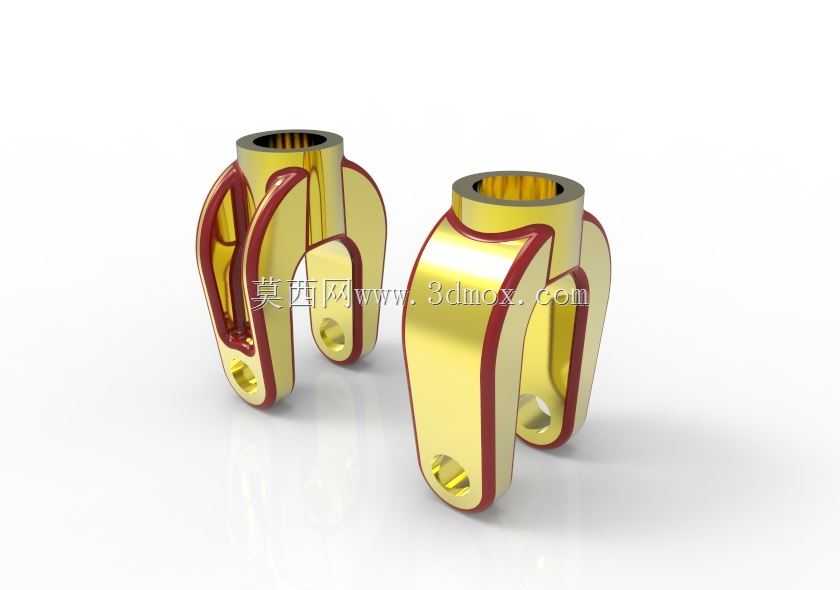

这类零件的外形做了流线型的过渡处理，并非单纯为了美观，而是在保证结构强度的前提下，尽可能去除非受力区域的多余材料，降低零件自身重量，同时流畅的曲面过渡也能减少应力集中的风险，相比直角衔接的结构，疲劳寿命能提升三成以上。零件表面的强化处理层，是为了提升接触面的耐磨性能，适应户外或者多粉尘工况下的使用需求，减少杂质进入配合面带来的磨粒磨损。
