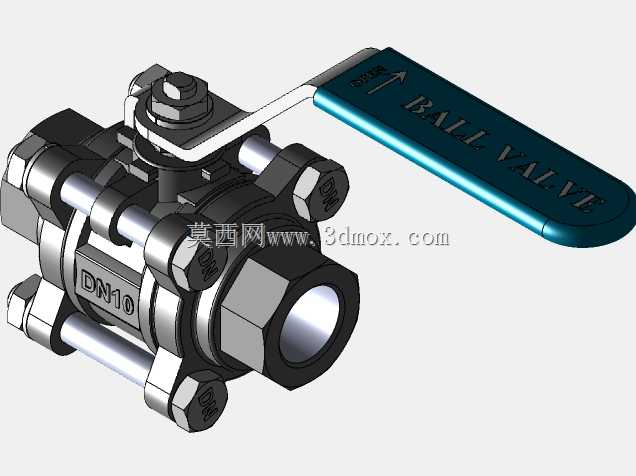

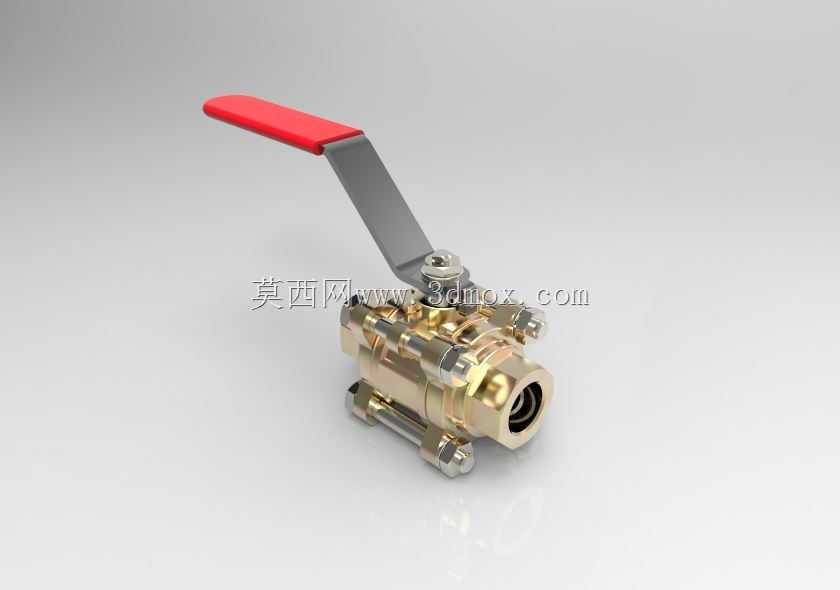

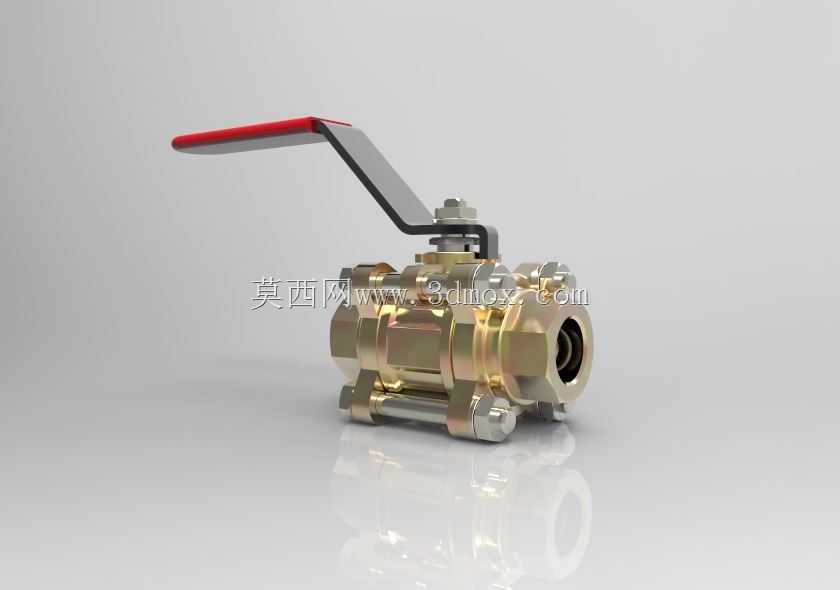

不锈钢三片式内螺纹球阀结构设计

这款三片式内螺纹球阀的结构设计，完全围绕工业流体管路的实际运维需求展开，区别于一体式焊接球阀的不可拆解特性，三片式的阀体拆分逻辑从根源上解决了小口径管路阀门在线维护的痛点。在化工制程的小口径药剂输送支路、食品饮料生产线的CIP清洗管路、中小型空压站的分支气路、楼宇给排水的末端控制段这类场景中，阀门一旦出现密封面磨损、阀杆结垢卡涩的问题，不需要切割管路、挪动前后端管线，只需要松开阀体两侧的连接螺栓，就能将中间的阀芯、阀杆、密封组件整体拆出检修或者更换，大幅缩短管路停机维护的时间，也降低了运维过程中对管路安装精度的破坏风险。

从功能特性来看，这款球阀采用全流道结构设计，阀门完全开启时，内腔通道的通径和连接管路的通径完全一致，不存在缩径带来的流阻增大问题，既可以降低输送过程中的流体压力损失，减少泵组的输出能耗，也能适配带有少量固体杂质的流体输送场景，避免杂质在缩径台阶处堆积卡涩阀芯。密封结构采用双向浮动密封设计，阀芯在介质压力作用下可以产生微小位移，紧密贴合出口端的密封座，不管是正向还是反向承压，都能保证可靠的密封性能，不会出现反向渗漏的问题，在需要双向通断的管路回路中不需要额外调整安装方向。阀杆采用下装式防飞出结构，阀杆从阀体内部装入，即使在阀杆填料磨损、阀杆受到异常向上推力的情况下，也不会被管路内的压力顶出造成介质泄漏，满足压力管路的安全设计要求。手柄采用扁钢折弯加包胶的结构，操作时的握持摩擦力足够，开关力矩传递直接，手柄的旋转角度限位和阀体上的定位凸台配合，能精准实现90度全开到全关的行程控制，不会出现过转导致的密封面损伤。

设计过程中首先明确了核心的边界约束：适配1/2英寸NPT内螺纹连接的管路，对应公称通径DN15，连接螺纹的锥度严格符合NPT螺纹的标准要求，拧紧后能依靠螺纹本身的锥度实现管路连接处的密封，不需要额外加装密封垫片就能满足中低压工况的密封要求。阀体采用316不锈钢材质，相比普通304不锈钢拥有更好的耐氯离子腐蚀性能，可以适配弱腐蚀介质、海边高湿环境下的管路使用需求。整体阀体长度控制在2又7/8英寸，这个尺寸既保证了三片式阀体连接螺栓的安装空间，也匹配现有同规格球阀的管路安装间距，替换旧阀门时不需要调整前后管路的位置，能实现直接互换安装。手柄长度设置为2又3/4英寸，这个长度经过力矩核算，在公称压力范围内，操作人员只需要施加正常的手部握力就能完成阀门的开关操作，不会因为手柄过短导致操作力矩过大，也不会因为手柄过长占用过多的管路周边安装空间，在密集排布的管路汇流排中也能顺利操作。

建模过程中对各个配合面的公差做了合理预留：阀体三片结合面的平面度公差控制在0.02mm以内，保证结合面加装密封垫片后不会出现渗漏；阀芯和密封座的配合面做了表面粗糙度约束，降低密封面的磨损速度，延长阀门的使用寿命；阀杆和填料函的配合间隙控制在合理范围，既保证阀杆转动灵活，也避免填料处出现介质渗漏。所有连接螺栓的规格、排布位置都符合通用三片式球阀的标准，后期更换配件时可以直接采购通用标准件，不需要定制特殊规格的紧固件，降低后期的配件采购成本。在结构细节上，阀体两端的螺纹入口处做了倒角导向，安装时管路螺纹可以顺利对准拧入，不会出现螺纹错牙损坏的问题；手柄和阀杆的连接采用扁方配合加顶丝固定的结构，长期使用也不会出现手柄和阀杆之间打滑空转的问题；阀体外部的连接螺栓采用内六角结构，在空间狭窄的安装位置也能使用内六角扳手顺利拆装，不会因为扳手空间不足导致螺栓无法拧紧或者拆卸。
