ROV推进器用无刷直流电机结构设计

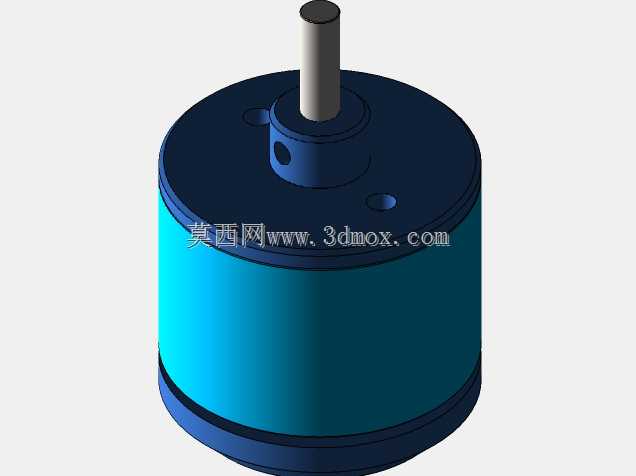

这款无刷直流电机主要适配小型遥控潜水器的推进单元，在水下观测、浅海勘探、船体检测这类ROV作业场景中，作为核心动力输出部件，直接驱动螺旋桨产生行进推力，相比有刷直流电机，它没有碳刷磨损结构，在密闭充油的水下腔体里能大幅降低维护频次，适配长时间水下连续作业的工况需求。从结构设计来看，整体采用圆柱式封装，端盖预留两个对称安装孔，输出轴从端盖中心伸出，轴根部做了台阶定位结构，方便和螺旋桨桨毂配合定位，避免运转时出现轴向窜动；外壳做了等壁厚设计，既保证水下承压能力，也能通过壳体表面将绕组产生的热量传导到周围水体中，省去额外散热结构的重量。建模时先从输出轴开始绘制，先做轴的回转体特征，依次加工出轴肩、键槽以及和轴承配合的轴颈尺寸，再绘制前端盖的草图，通过拉伸切除做出轴承安装位、安装过孔以及轴的穿出孔，之后绘制定子绕组的装配基准，按照槽数均匀分布定子齿的结构，再匹配转子磁钢的环形结构，将磁钢嵌装在转子壳体内壁，最后绘制外壳和后端盖，把所有零件按装配约束组合起来，检查各部件的干涉情况，尤其是转子和定子之间的气隙尺寸，要保证均匀一致，避免运转时出现扫膛问题。安装边界上，圆柱外壳的外径适配常规2寸推进器护罩的安装尺寸，端盖安装孔的孔距匹配市面上主流小型ROV的推进器安装支架，输出轴的直径和伸出长度适配三叶塑料螺旋桨的安装孔，不需要额外做转接件就能直接装配。建模过程中要注意端盖和外壳的配合止口尺寸，止口的配合公差选过渡配合，既保证装配时的同轴度，也能在做静密封处理时让密封圈有均匀的压缩量，满足水下使用的密封要求；另外端盖上预留的小孔是注油孔，建模时要保证孔的位置和内部腔体连通，方便后续装配时填充绝缘导热油，平衡内外压力，避免深水环境下壳体被压变形。
