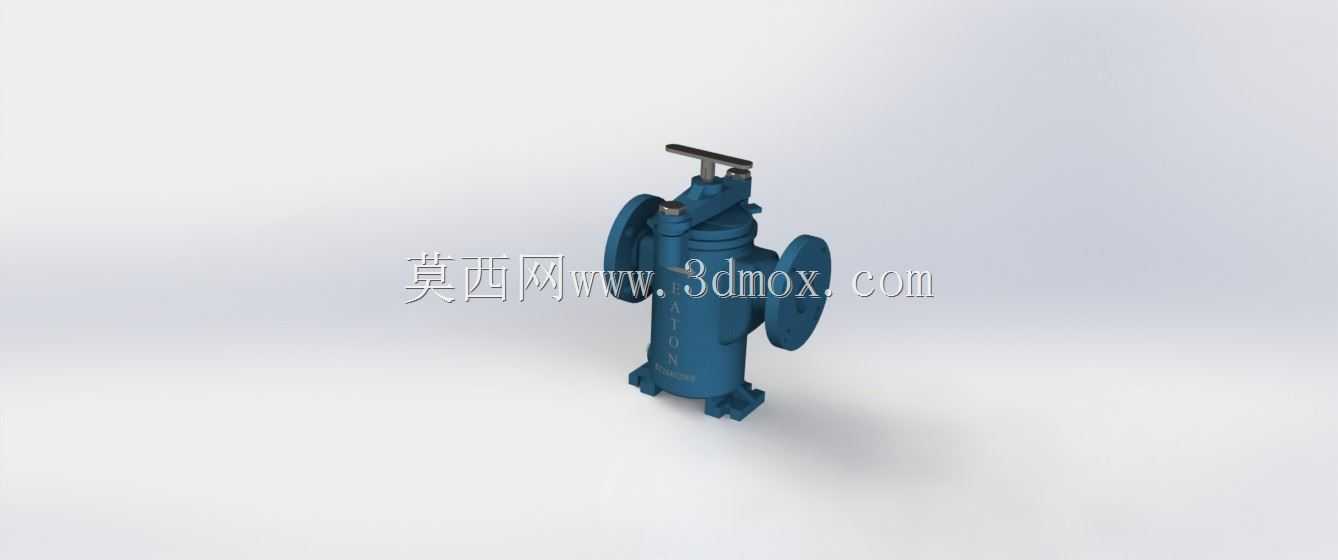

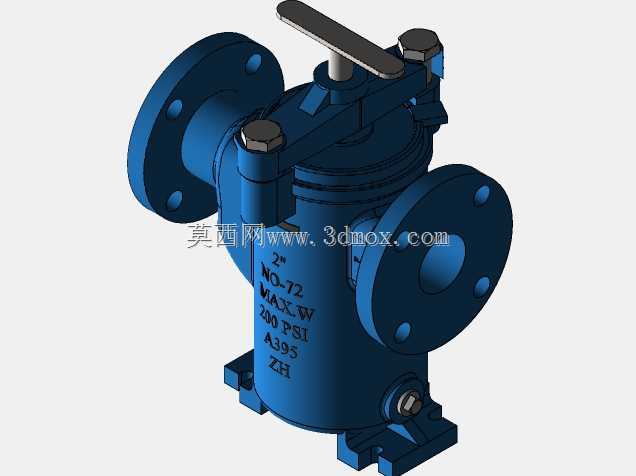

伊顿72型单工篮式管道过滤装置

在化工、市政供水、油气输送、循环冷却系统这类对流体介质洁净度有硬性要求的管路场景里，篮式过滤装置是承担前端粗滤、拦截大尺寸固体杂质的核心部件，伊顿72型单工篮式结构的设计，刚好适配中小通径管路不停机切换需求之外的常规连续过滤工况，不需要配置备用滤腔就能满足多数非关键管路的杂质拦截要求。从实际使用场景来看，这类过滤器通常安装在泵阀入口、换热设备前端、计量仪表上游段，用来拦截管路焊渣、锈蚀脱落物、介质裹挟的固体颗粒，避免杂质磨损泵体叶轮、堵塞换热流道、卡涩阀门密封副，相比Y型过滤器，篮式结构的纳污容量更大，清洗维护的周期更长，适合杂质含量稍高的流体输送场景。从功能特性上看，这款单工篮式过滤器采用侧进侧出的法兰连接结构，顶部设置快开式压盖结构，不需要完全拆卸上部管路就能提出内部滤篮完成排污清洗，滤篮采用冲孔板加支撑网的复合结构，既能保证足够的通流面积，又能承受介质压差带来的侧向载荷，避免滤篮受压变形导致杂质旁通。做三维建模的时候，首先要确定法兰的连接尺寸边界，按照对应公称压力的法兰标准确定法兰外径、螺栓孔分布圆、密封面形式，这部分是现场安装能不能匹配的核心，一旦法兰尺寸出错整个模型就失去选型参考价值；之后先做筒体的主体结构，确定筒体的通径、总高度、进出口的中心高度，要保证进出口的同轴度偏差控制在建模公差范围内，避免现场对接管路出现错位；再做顶部的快开压盖、锁紧压杆结构，这部分要注意压杆的铰接位置、压盖的密封槽尺寸，保证压盖锁紧后能均匀压紧密封垫片；最后做内部的滤篮支撑、滤篮结构，还有底部的排污接口、支脚结构，建模过程中要把各个部件的装配间隙预留出来，比如滤篮和筒体内壁的间隙、压盖和筒体上口的密封压缩量，不能出现静态干涉。外形尺寸上要重点标注进出口中心距、设备总高度、法兰端面到筒体中心的距离、支脚的安装孔位尺寸，这些都是管路设计时预留安装空间的核心参数，做模型的时候要把安装边界的尺寸控制在工程允许的偏差范围内，方便设计人员直接套用做管路布局。建模完成后要做装配干涉检查，逐一验证压盖开合、滤篮拆装的运动路径有没有干涉，确保模型的结构逻辑和实际设备完全一致，能直接用于管路排布、安装模拟、维护操作演示的场景。
