给水精处理用树脂捕集过滤组件

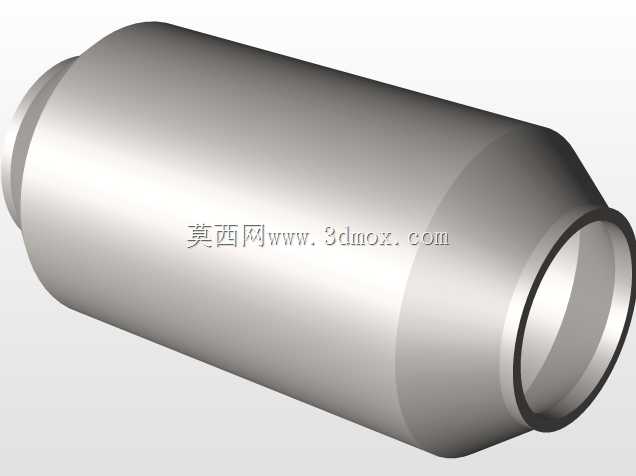

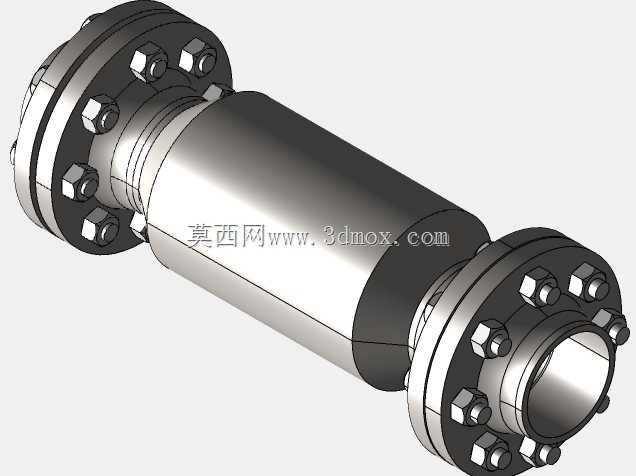

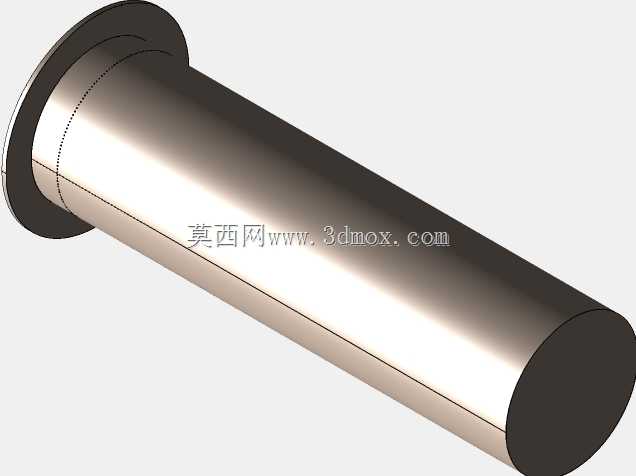

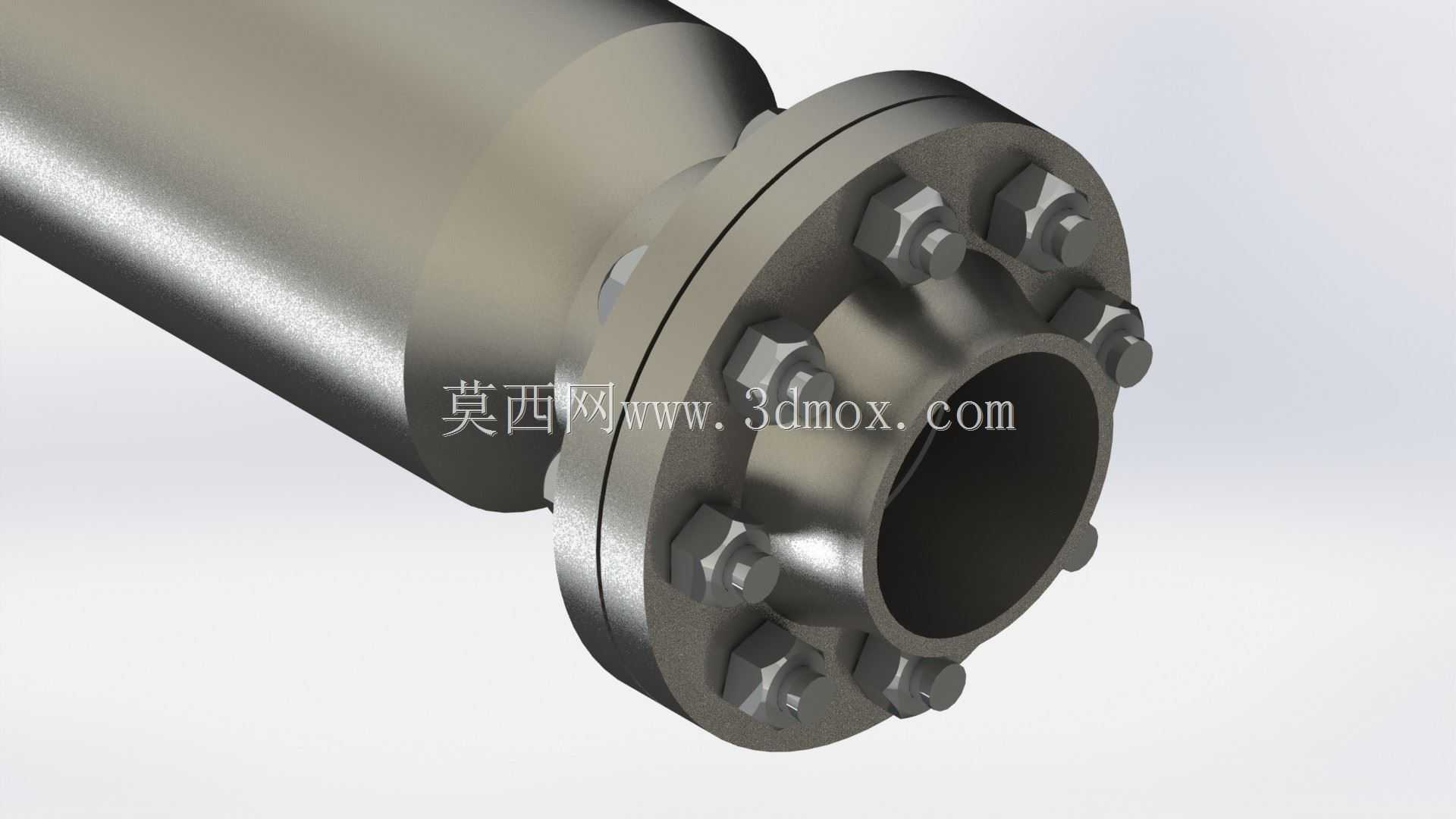

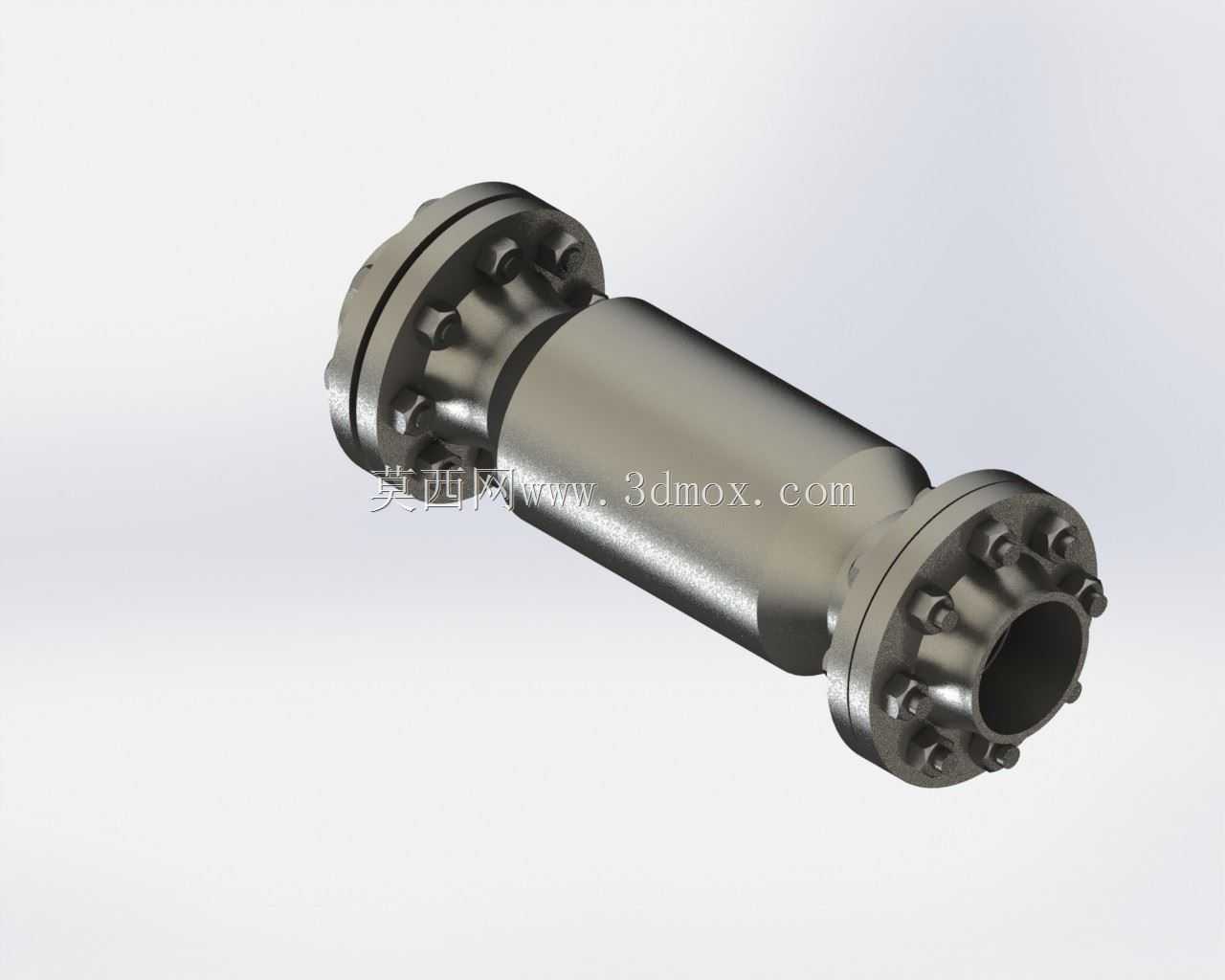

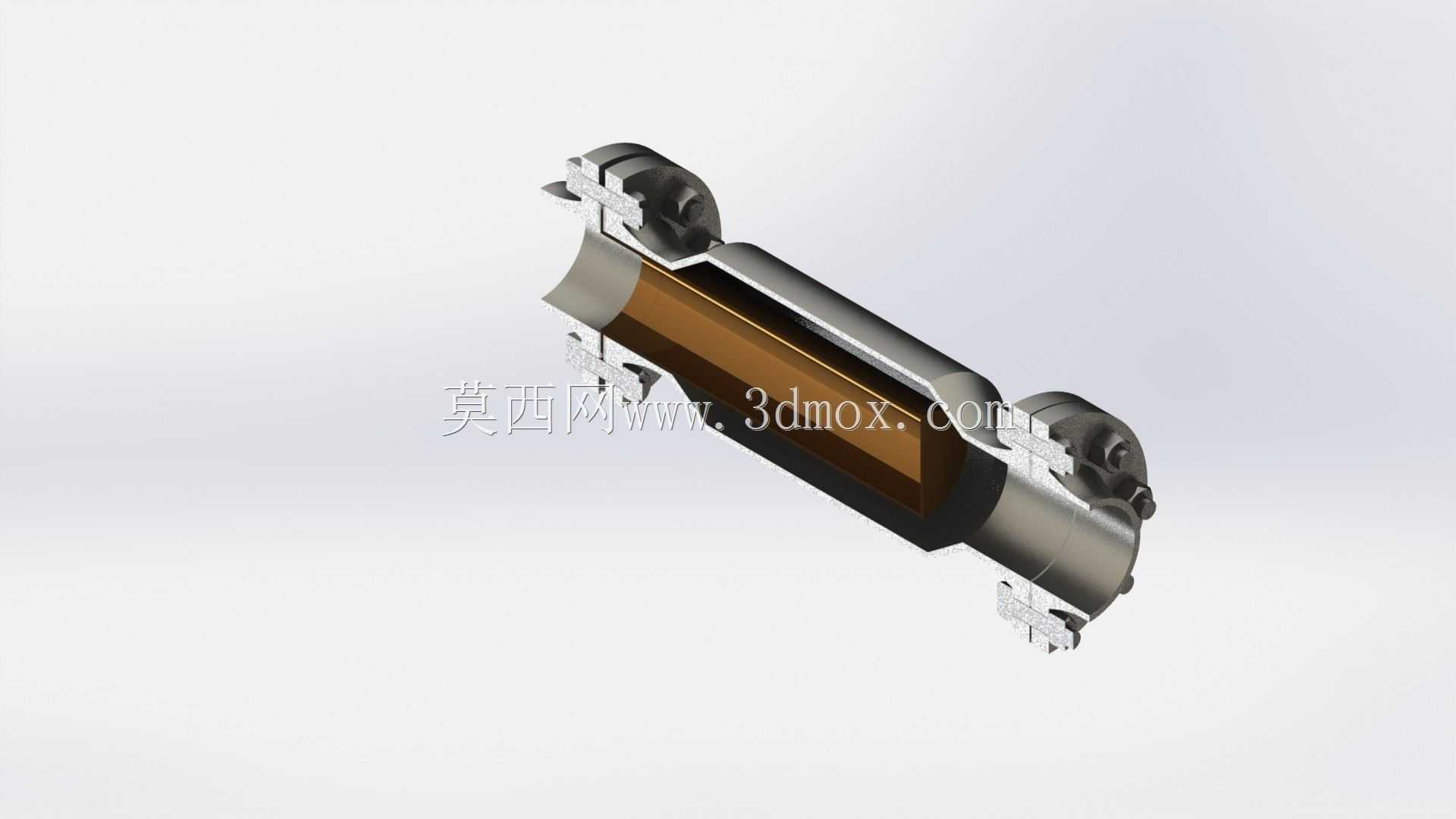

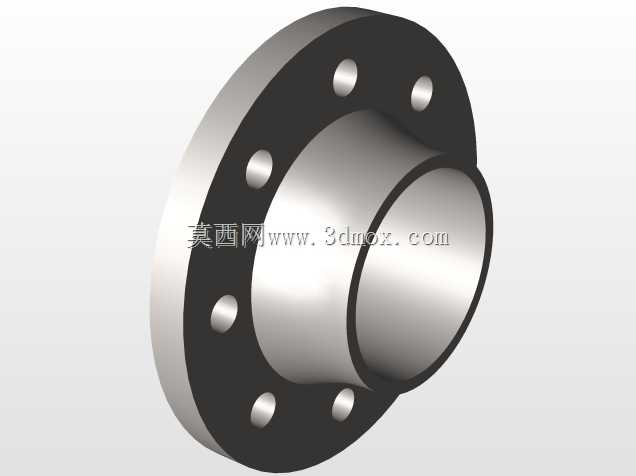

在电站给水精处理系统的管路布局中，树脂捕集组件是不可缺少的管路防护部件，核心作用是拦截精处理床层泄漏的树脂颗粒，避免硬质树脂颗粒随给水进入蒸汽发生器，造成传热面磨损、流道堵塞甚至换热效率下降的问题，直接关系到蒸汽发生系统的长期稳定运行。这类组件通常安装在精处理装置出口与蒸汽发生器给水管线的衔接位置，属于管路系统的末端防护类过滤构件。从结构设计来看，该组件采用法兰对接的安装形式，法兰端面上均匀布置螺栓紧固位，通过周向均布的螺栓实现与上下游管路的刚性密封连接，法兰密封面可适配金属缠绕垫片，满足高压给水管路的密封要求，避免运行过程中出现给水泄漏的问题。筒体部分采用等径直筒结构，内部设置过滤截留结构，可根据树脂颗粒的粒径选择适配的过滤精度，既保证给水的通流阻力在允许范围内，又能可靠拦截粒径超标的树脂颗粒，避免树脂逃逸。建模过程中，首先确定管路的公称通径参数，以此为基准绘制筒体的外轮廓草图，通过拉伸特征生成筒体主体结构；之后单独绘制法兰盘的截面轮廓，通过旋转特征生成法兰基体，再在法兰端面上绘制螺栓孔的分布圆，按照周向均布的要求阵列生成所有螺栓过孔，逐个绘制六角头螺栓与螺母的实体模型，装配到对应的螺栓孔位后，对法兰与筒体的衔接位置做圆角过渡处理，降低应力集中风险。建模时需要重点控制法兰端面的平面度公差，以及螺栓孔的位置度偏差，保证实际安装时能够与现场管路法兰顺利对接，不会出现孔位错位无法装配的问题。同时要核算组件的整体轴向长度与径向最大尺寸，确认安装边界不会和周边的管路支吊架、其他阀件产生空间干涉，给现场安装预留足够的操作空间。内部过滤结构的设计需要兼顾通流能力与截留效果，避免通流面积过小造成管路压损过大，影响给水系统的正常供水效率。这类组件的日常维护不需要整体拆解，只需在检修期拆开法兰连接即可检查内部过滤元件的污堵情况，更换受损的过滤部件，维护操作较为便捷，能够适配电站长期连续运行的工况需求。
