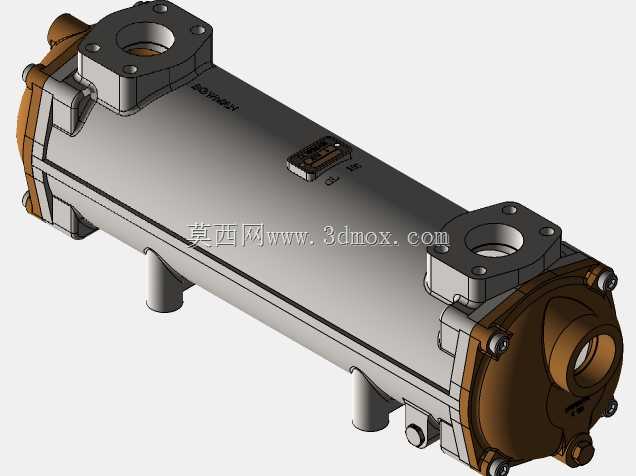

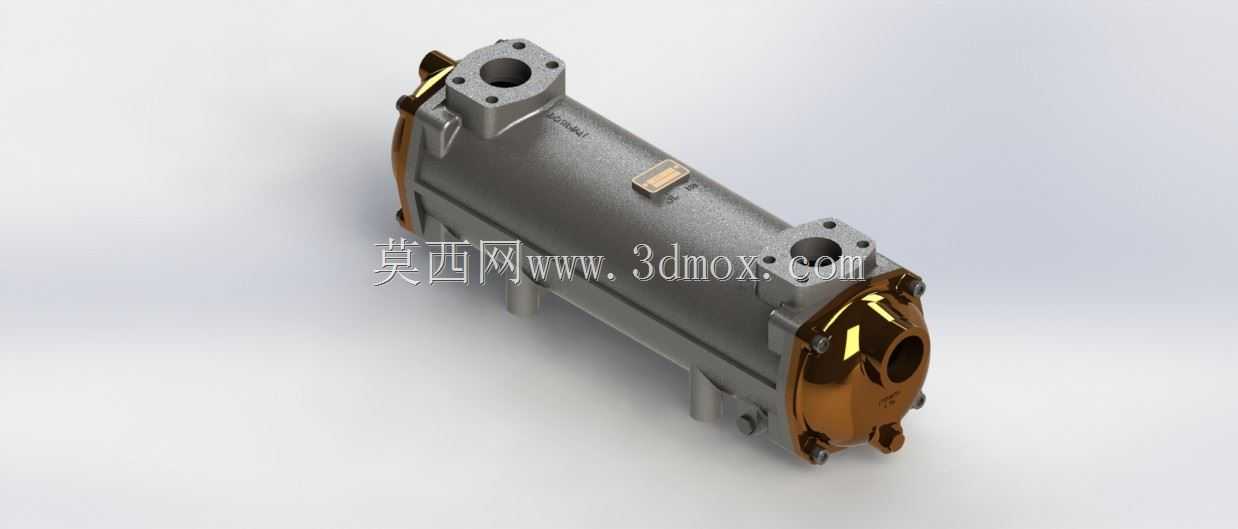

鲍曼GL180列管式油冷却器结构设计

这款列管式冷却器主要适配液压系统、润滑系统的油温管控场景，在工程机械、固定式液压站、船舶动力辅机系统中都有广泛应用，核心作用是将系统做功升温的液压油、润滑油温度控制在合理区间，避免油液高温氧化变质、密封件加速老化，同时维持油液合适的黏度，保障液压元件、传动摩擦副的工作稳定性。从结构设计来看，主体采用卧式筒形承压壳体，两端集成带法兰接口的端盖结构，进出油口、进出水口均采用标准法兰连接形式，安装时可直接对接对应管路，无需额外加工转接接头。壳体上预留的安装支脚采用一体化铸造成型，支脚位置的安装孔位经过同轴度校核，能保证设备安装后与管路对接无额外应力，避免长期运行出现焊缝开裂、接口渗漏的问题。设计过程中，换热管束采用等间距排布结构，折流板的间距经过流阻校核，既保证冷却介质在壳程的湍流程度，提升整体换热效率，又不会造成过大的介质流动阻力，避免增加系统的循环泵负载。两端端盖的水腔采用导流结构设计，让冷却水在管程内形成稳定的多程流动，避免出现流动死区，减少水垢沉积的概率，延长设备的维护周期。从安装边界来看，设备整体为长筒形布局，两端法兰接口的中心高与支脚安装面保持固定尺寸差，选型时可直接根据现场管路的中心高匹配安装空间，设备侧面预留的铭牌安装位、测温测压接口位置，不会与周边管路、机架产生干涉，日常运维时可直接在预留接口安装温度传感器、压力表，实时监测设备的运行状态。壳体与端盖的连接采用螺栓紧固加密封垫片的结构，拆解维护时只需拆卸端盖螺栓即可清理管束表面的油泥、管内的水垢，无需整体拆卸设备连接管路，大幅降低现场维护的工作量。管束与管板的连接采用胀接加密封焊的工艺结构，能承受油路、水路的双向压力波动，避免不同介质之间出现串漏问题，适配系统启停时的压力冲击工况。
