早期喷气驱动小型皮艇结构设计方案

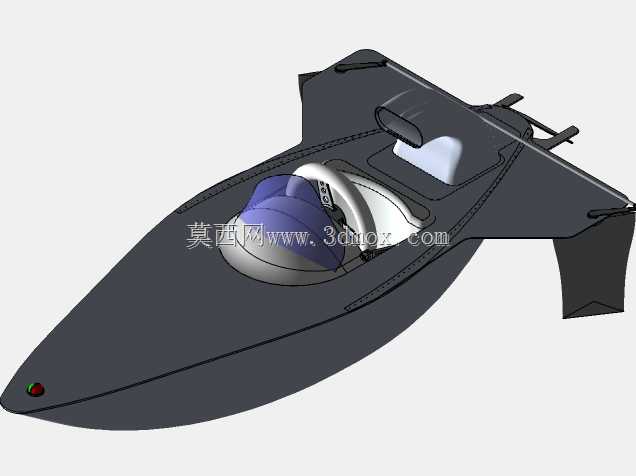

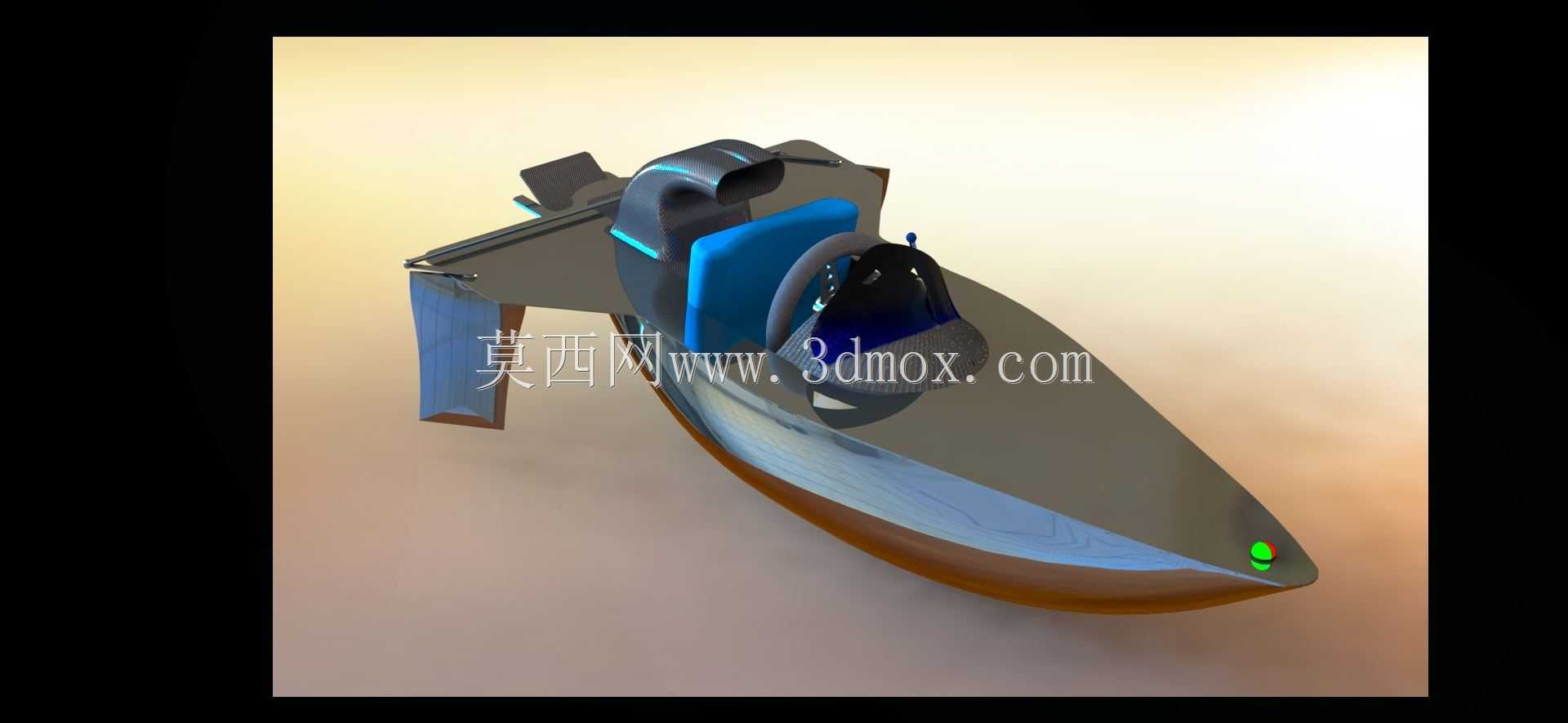

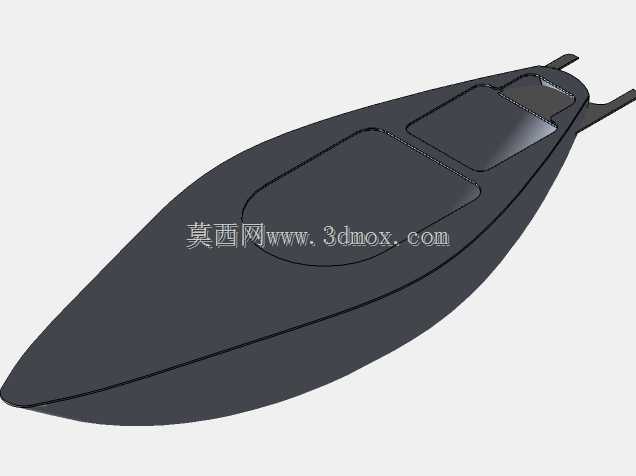

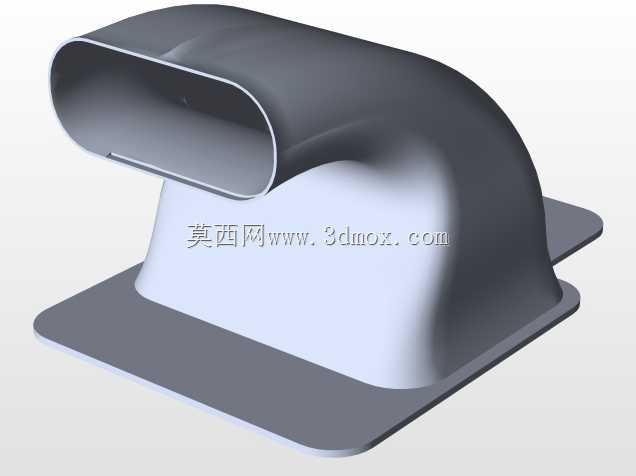

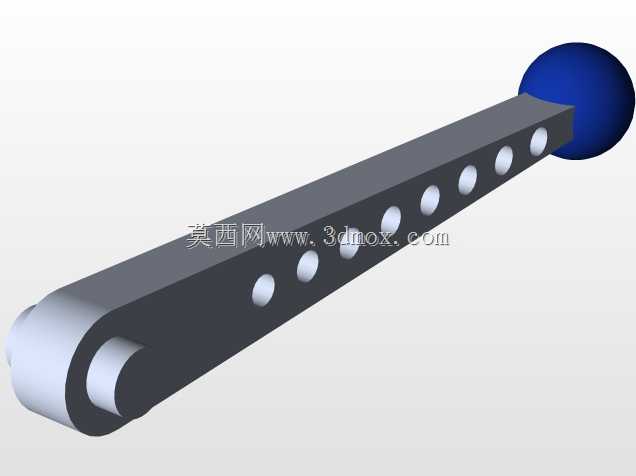

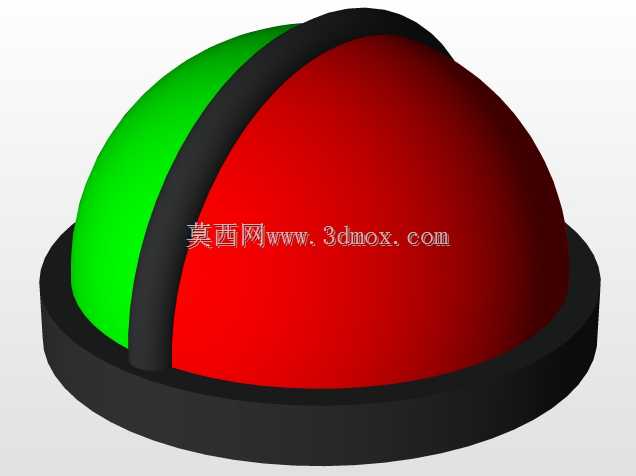

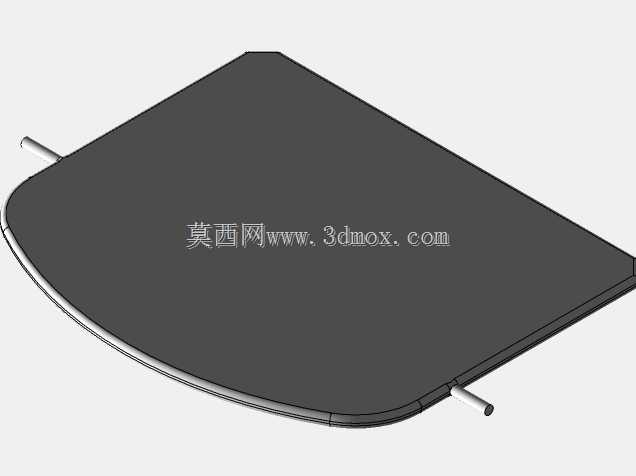

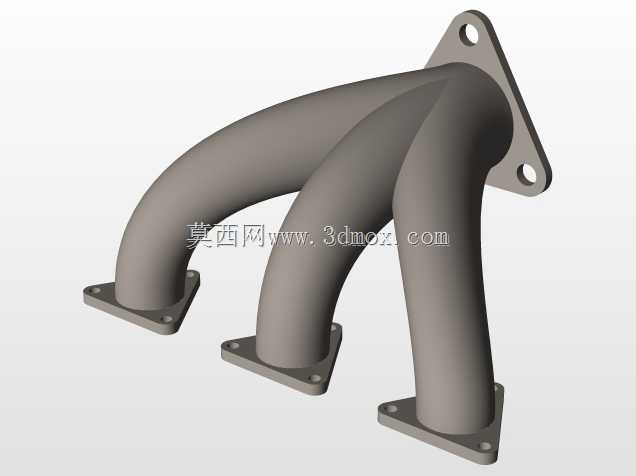

这款小型水上载具的设计，最初是面向近岸浅水区域的高速通行、休闲体验场景做的方案，区别于传统螺旋桨推进的小艇，喷气驱动的结构能避免螺旋桨缠绕水中杂物、触碰浅滩礁石的问题，适配水深较浅的内河、湖滨、近岸浅海区域使用，既可以作为个人水上休闲的载具，也能在特定场景下承担短距离快速通勤、近岸作业辅助的功能。设计初期先明确了核心功能边界：要兼顾高速行驶的稳定性与浅水通行的适应性，因此在推进结构上选用了喷气驱动方案，配套设置了水线位置的进气口，保证高速行驶时进气效率稳定，避免航行中水花灌入进气道影响动力输出。转向结构没有采用传统小艇的尾舵单舵设计，而是设置了两个连接式外舵，配合可移动的配平结构与空气翼面，在高速转向时能通过空气翼面提供额外的侧向气动力，降低船体侧倾幅度，同时外舵的安装位置避开了喷气推进的喷流区域，不会干扰推进水流的喷射效率，配平结构可根据载具的载重分布、行驶速度动态调整，保证不同工况下船体的航行姿态平稳，减少航行阻力。外形设计上采用了流线型尖头船体，降低高速行驶时的水阻与风阻，船体上部的座舱区域做了半包围式的防护结构，既可以阻挡高速行驶时迎面的水花，也能为驾乘人员提供基础的侧向支撑，船体尾部的推进单元做了集成式封装，减少突出结构带来的额外阻力。建模阶段先在三维软件中绘制船体的基准型线，从船首到船尾依次确定各站位的横剖面轮廓，通过曲面放样生成船体的基础外壳，再拆分出外舵、空气翼、进气道、座舱、推进单元的独立子装配体；外舵部分先绘制舵叶的翼型截面，沿舵轴方向拉伸后做根部的圆角过渡，再添加舵轴的安装配合结构，保证舵叶转动时的活动间隙符合安装边界要求，不会与船体尾部结构发生干涉；空气翼部分采用薄翼型截面，通过曲面剪裁生成翼面结构，再添加与船体连接的安装座，安装座的位置经过反复调整，保证翼面产生的气动力作用点在船体重心的合理范围内，避免高速行驶时出现抬头或扎头的姿态问题；进气道部分按照水线位置做了内凹的流道设计，流道内壁做了顺滑过渡，减少进气阻力，同时在进气口前端设置了挡水结构，避免航行时的涌浪直接灌入进气道。各子部件建模完成后，在装配环境下做全局干涉检查，重点核对外舵转动、配平结构移动时的活动边界，确认所有运动部件在全行程范围内都不会与船体、其他固定结构发生碰撞，同时核对各安装面的配合公差，保证后续结构拆解、生产加工时的装配可行性。
