低阻优化双体船型流体仿真设计方案

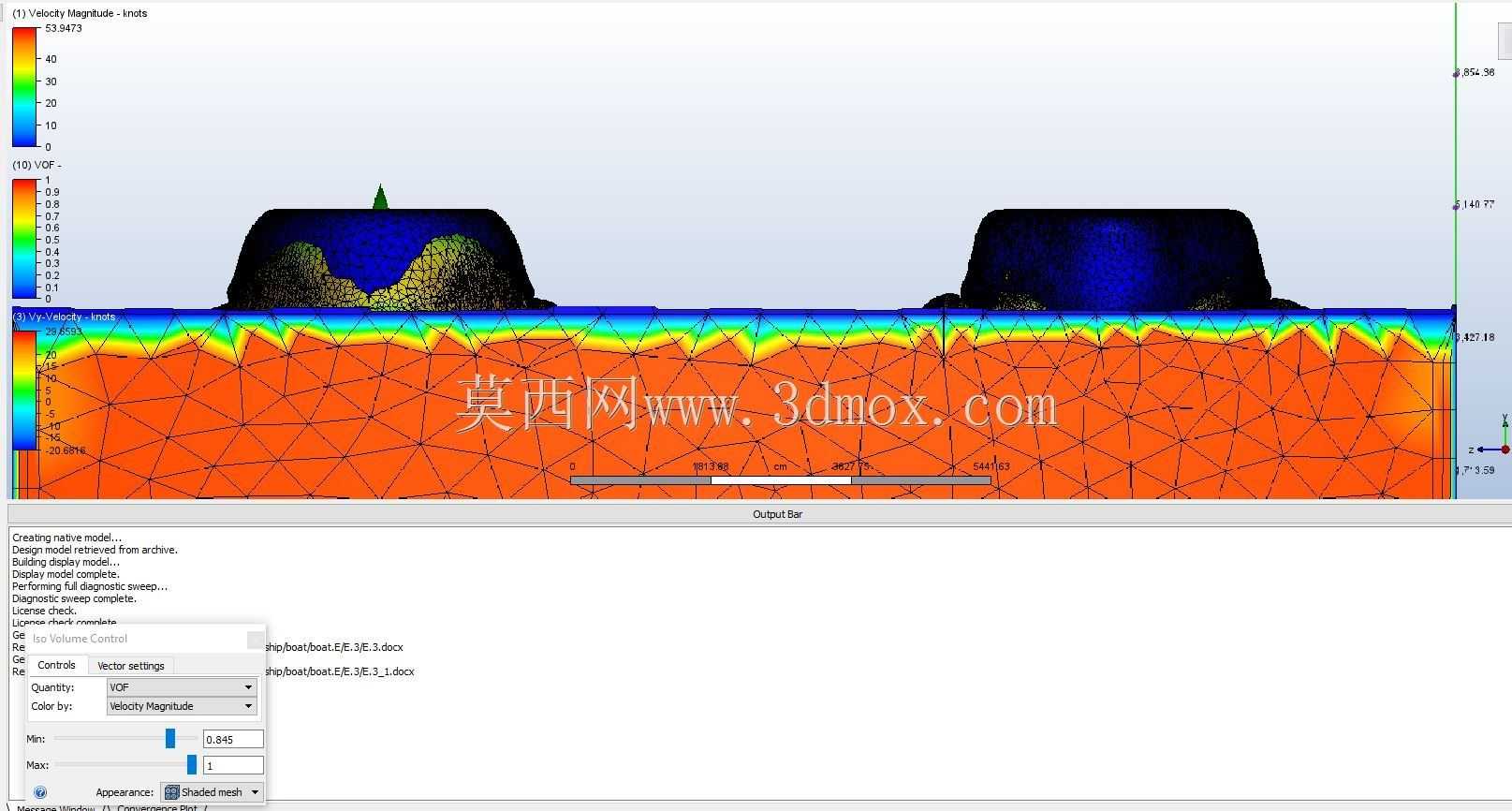

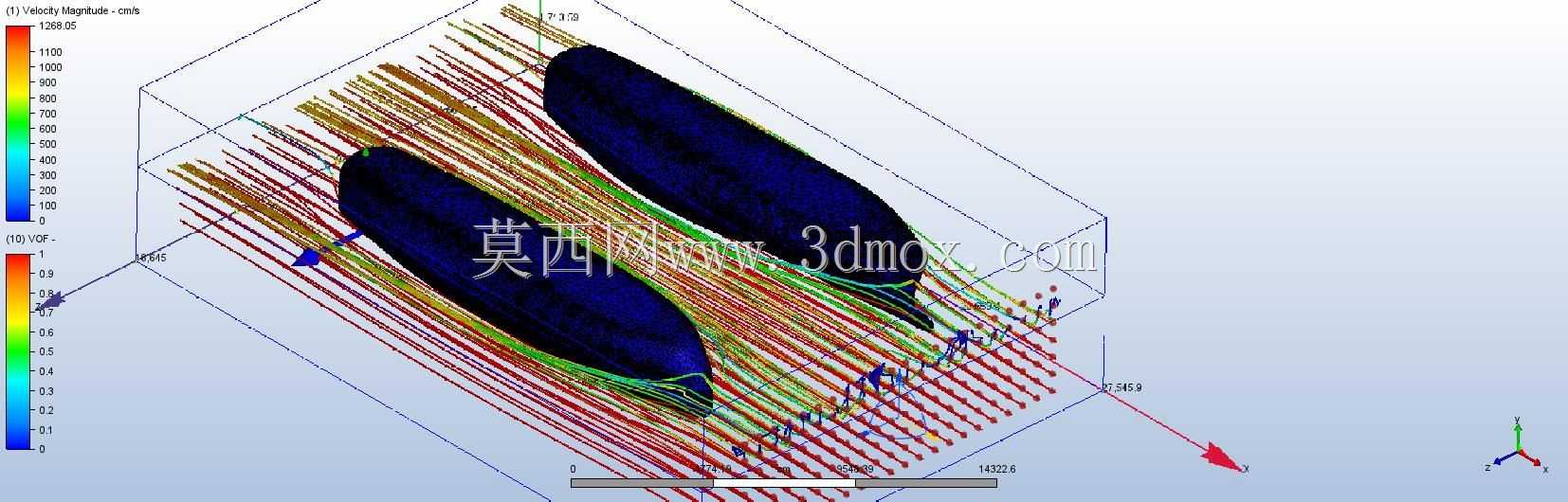

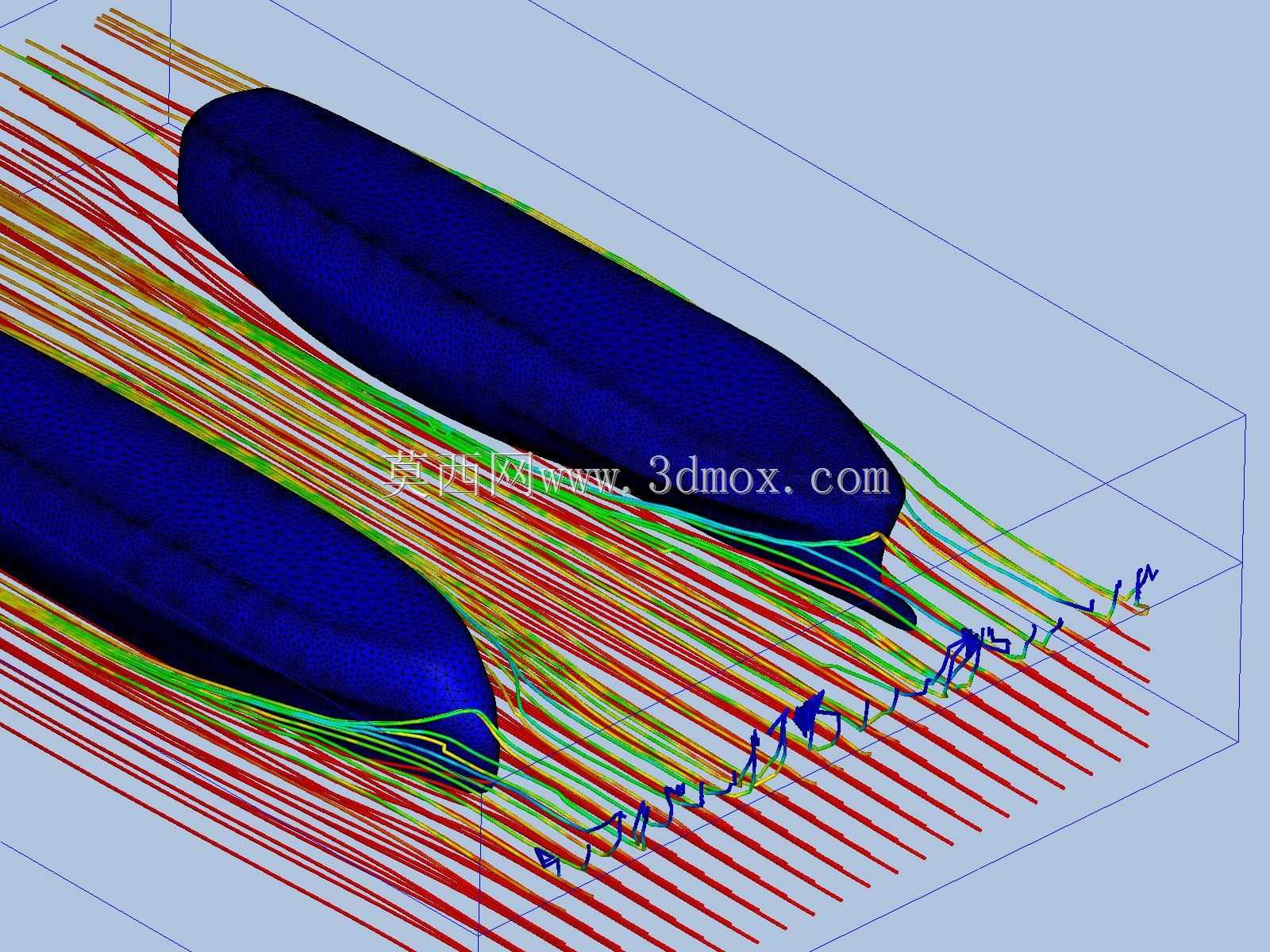

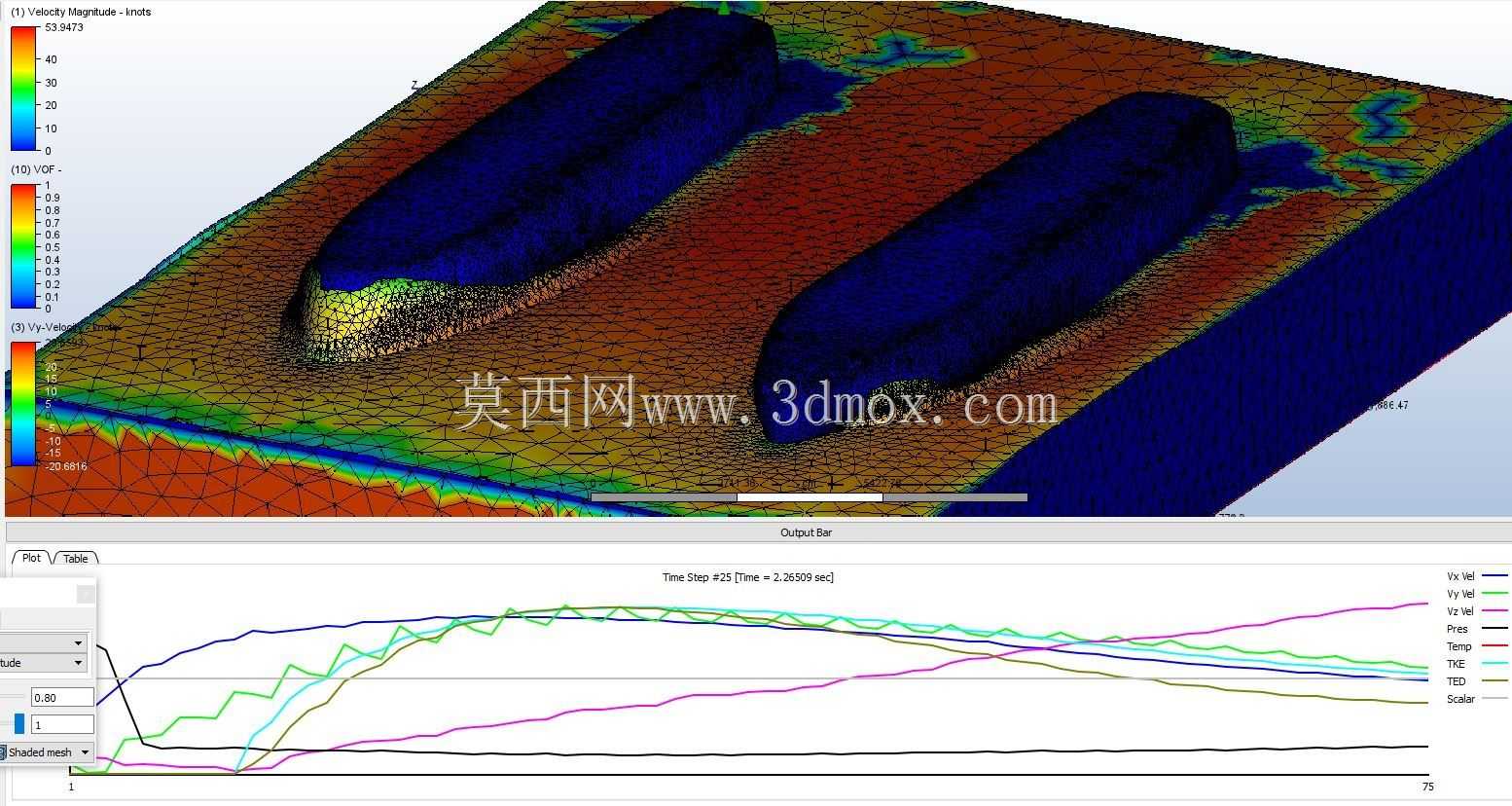

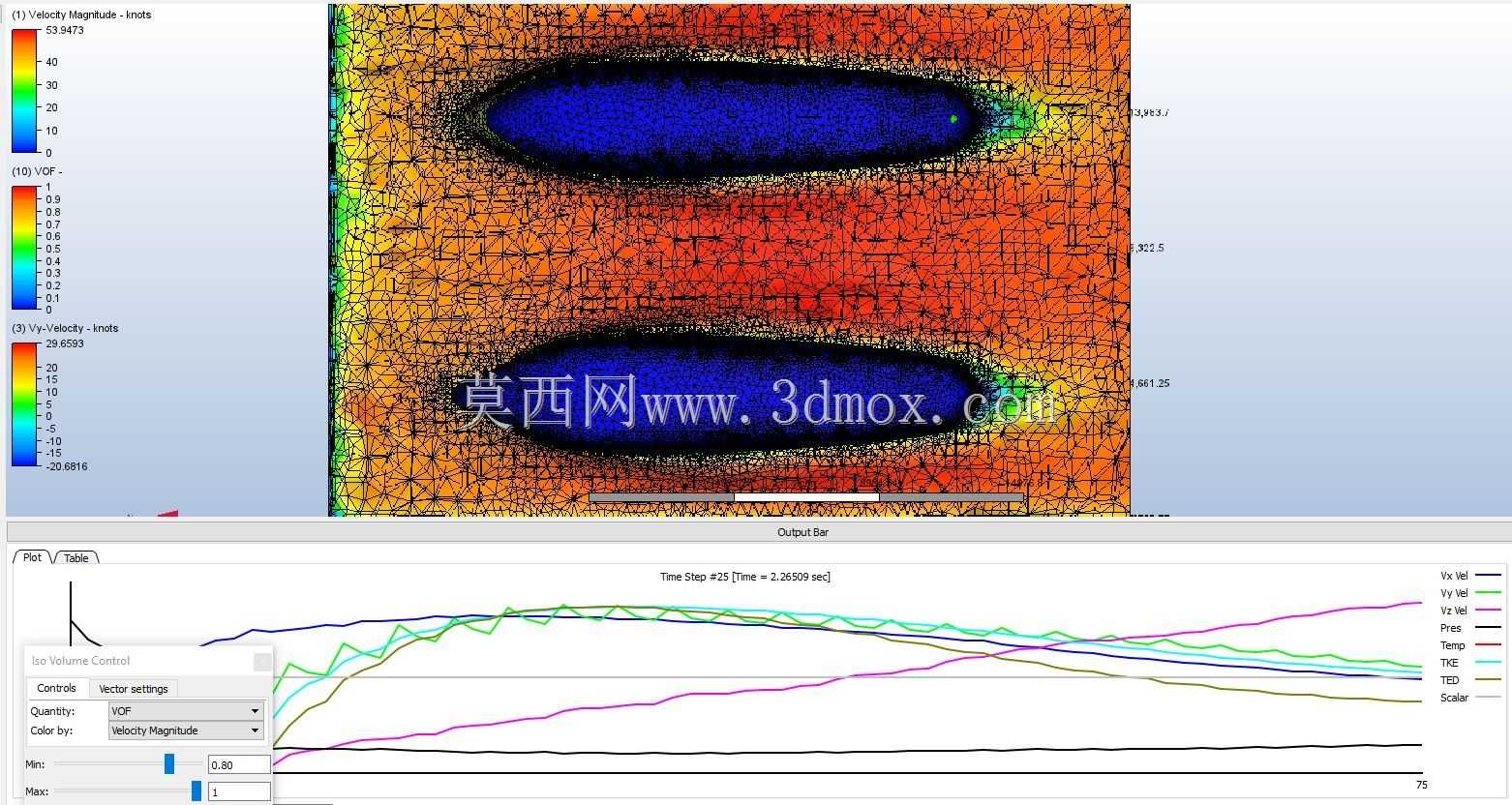

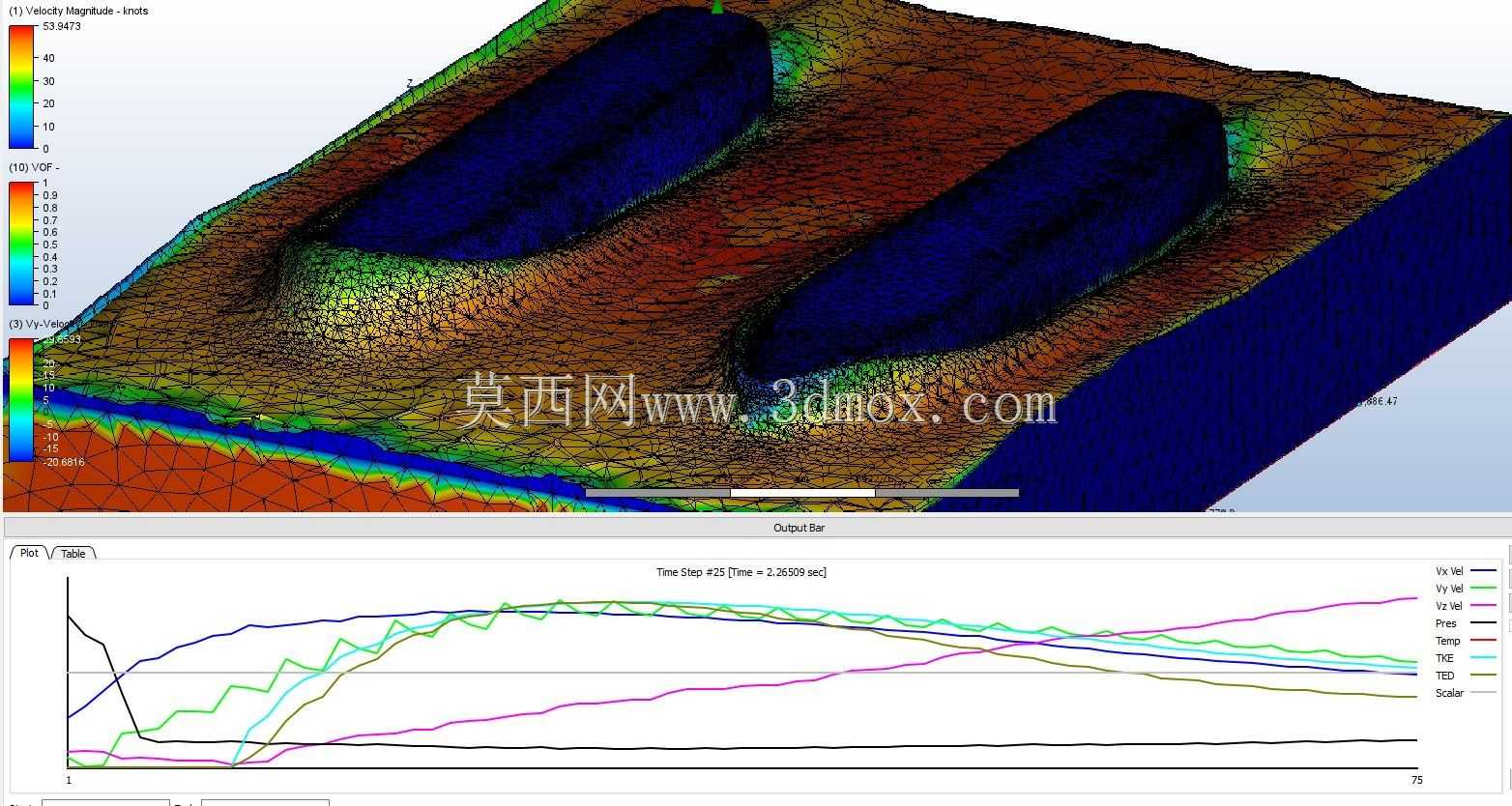

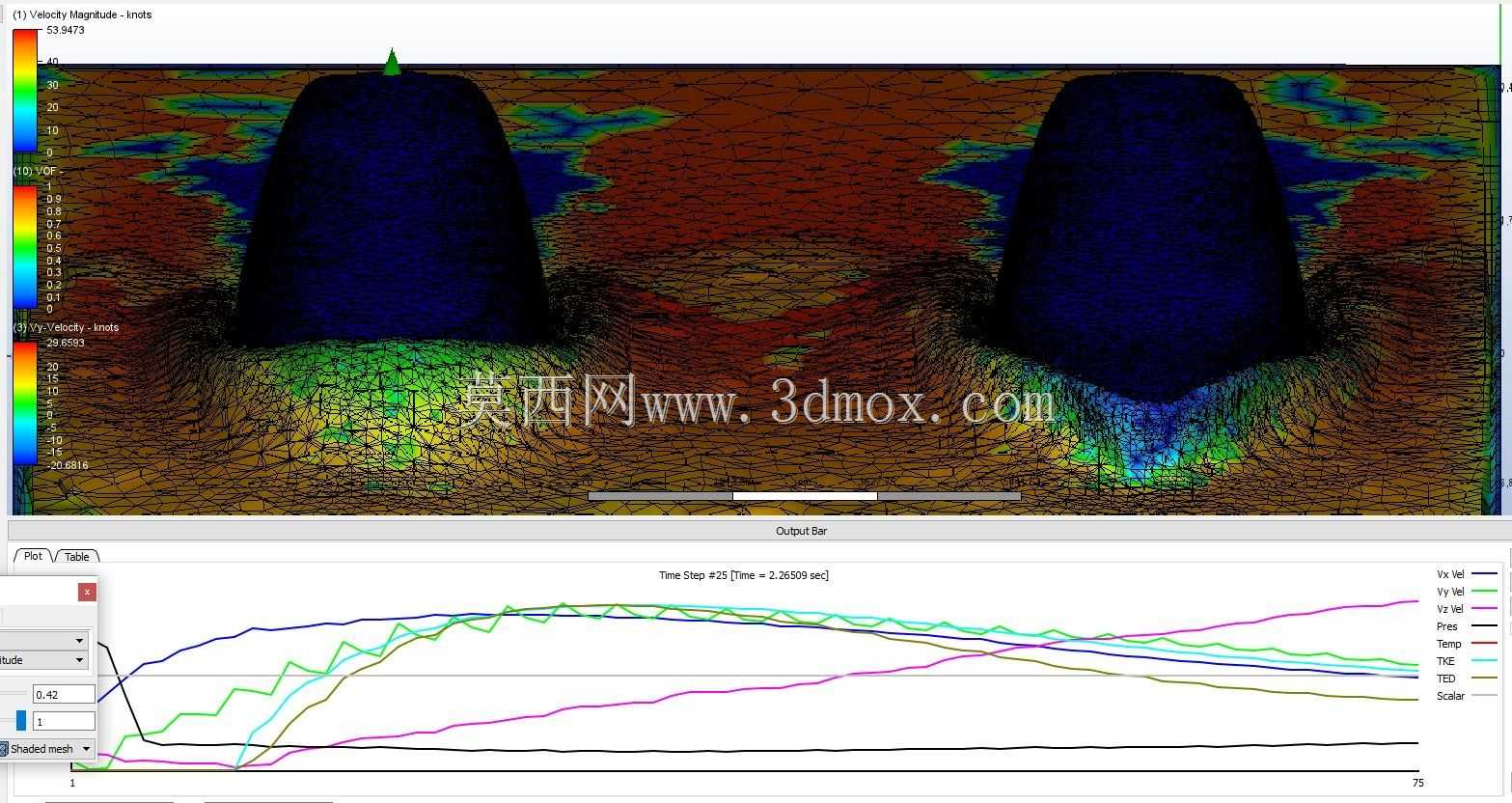

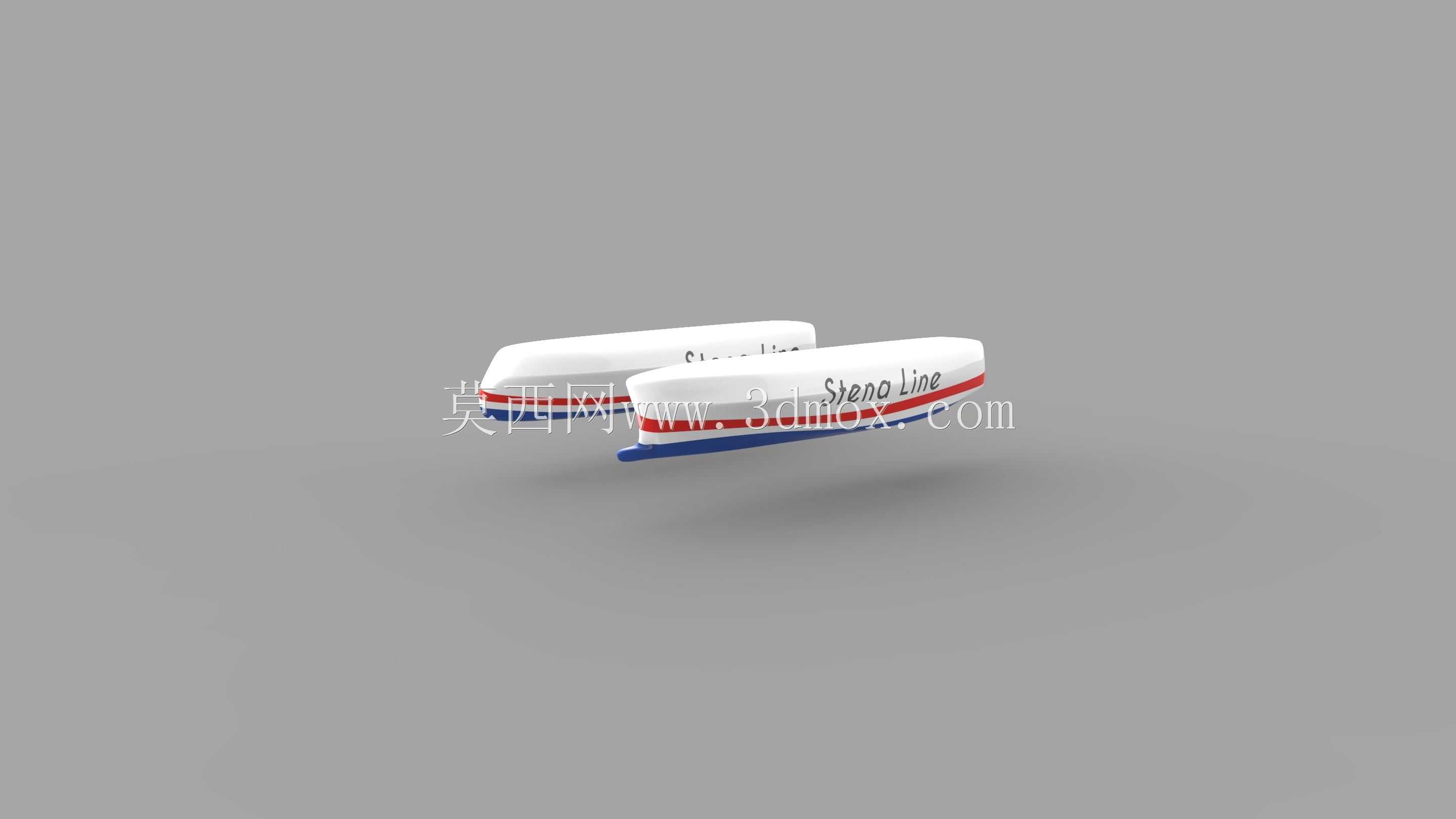

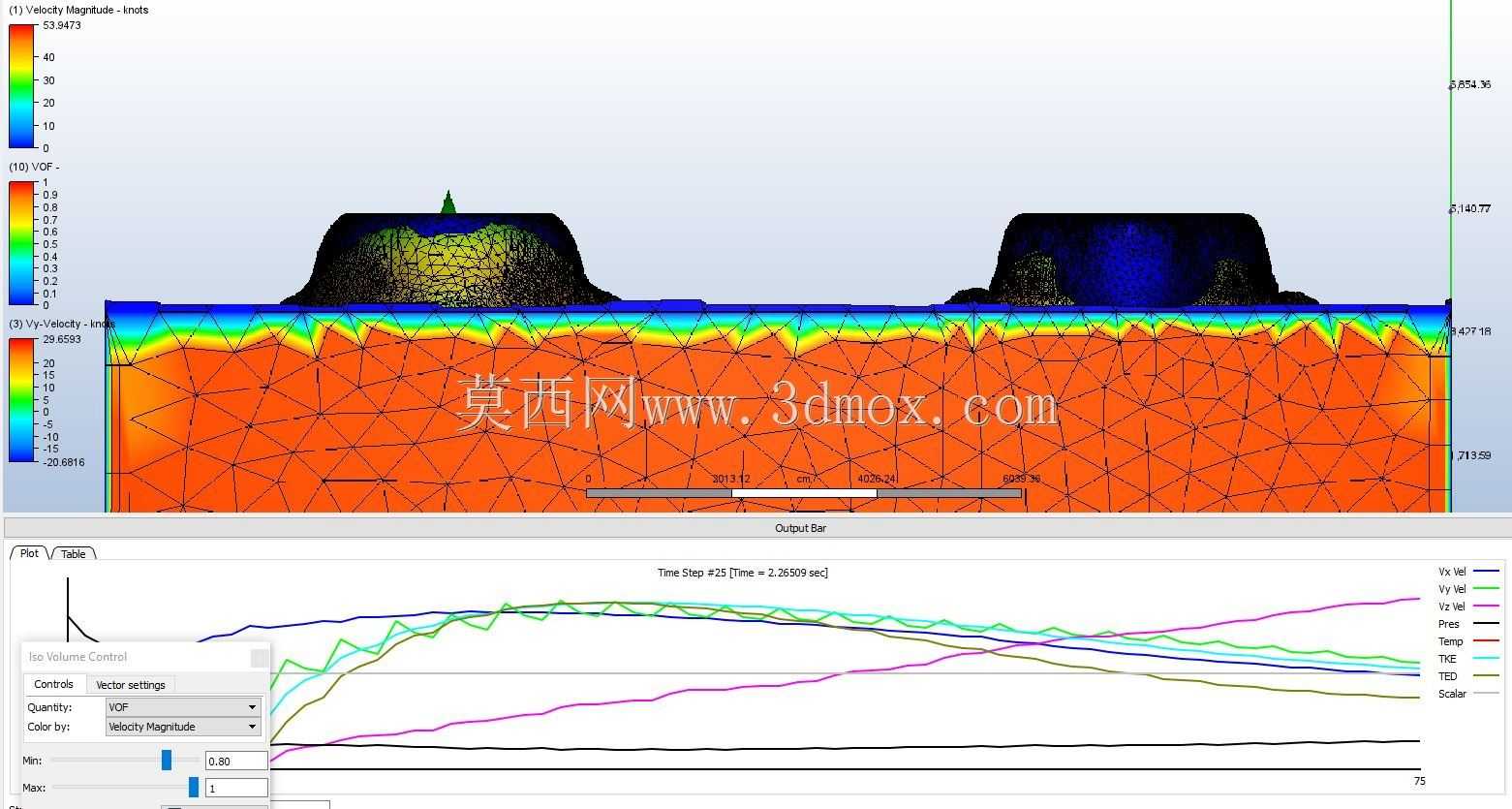

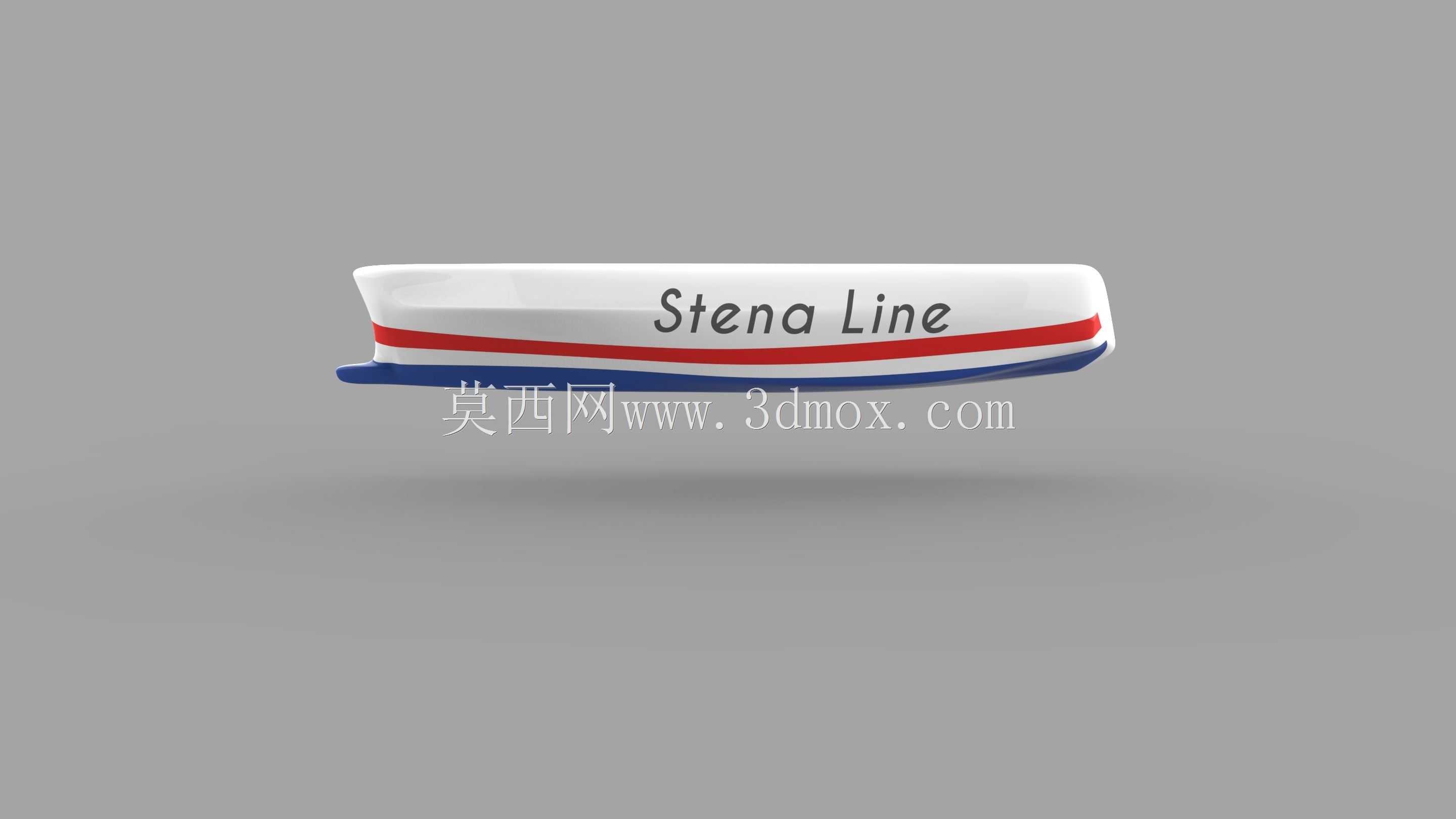

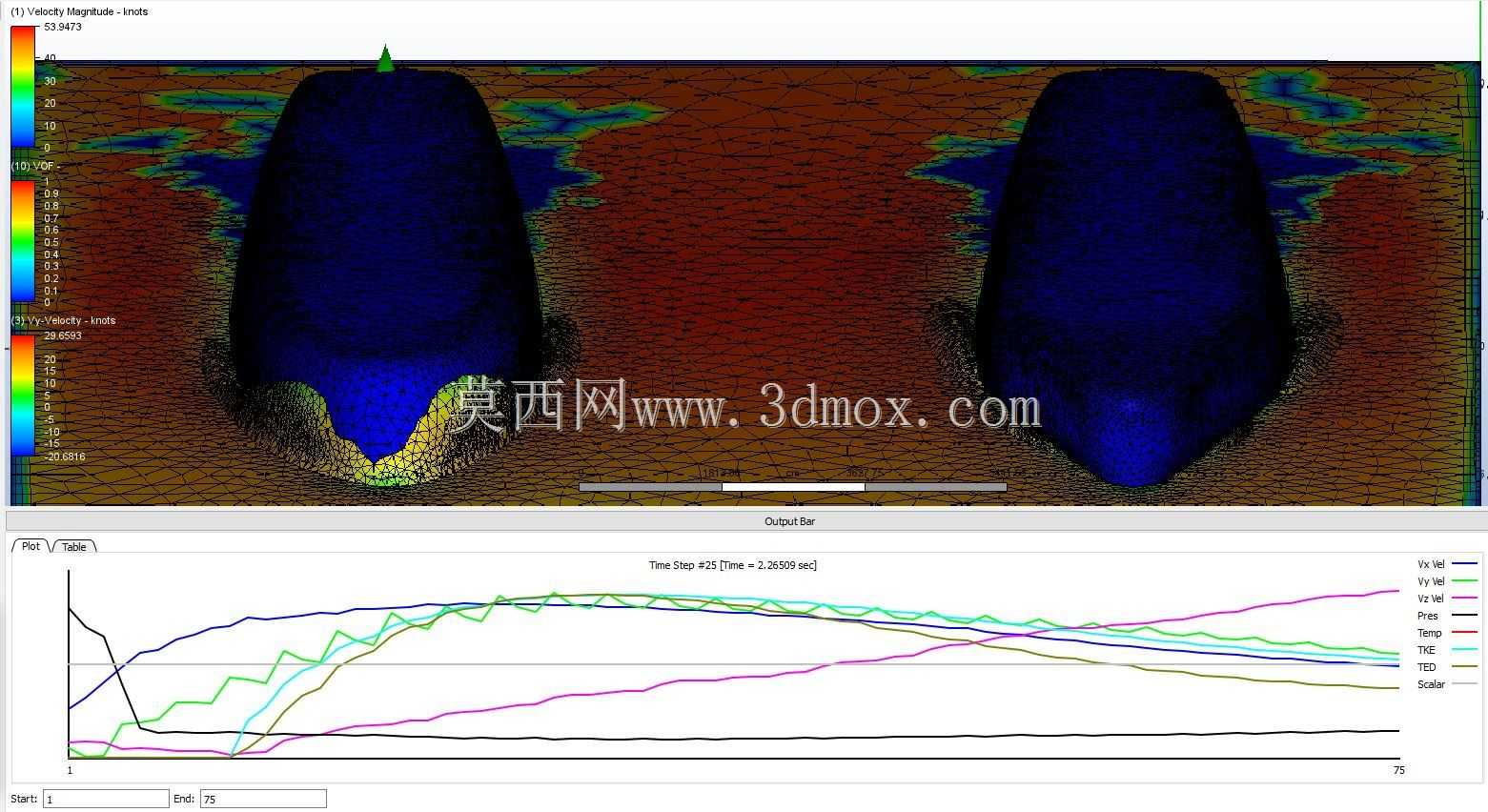

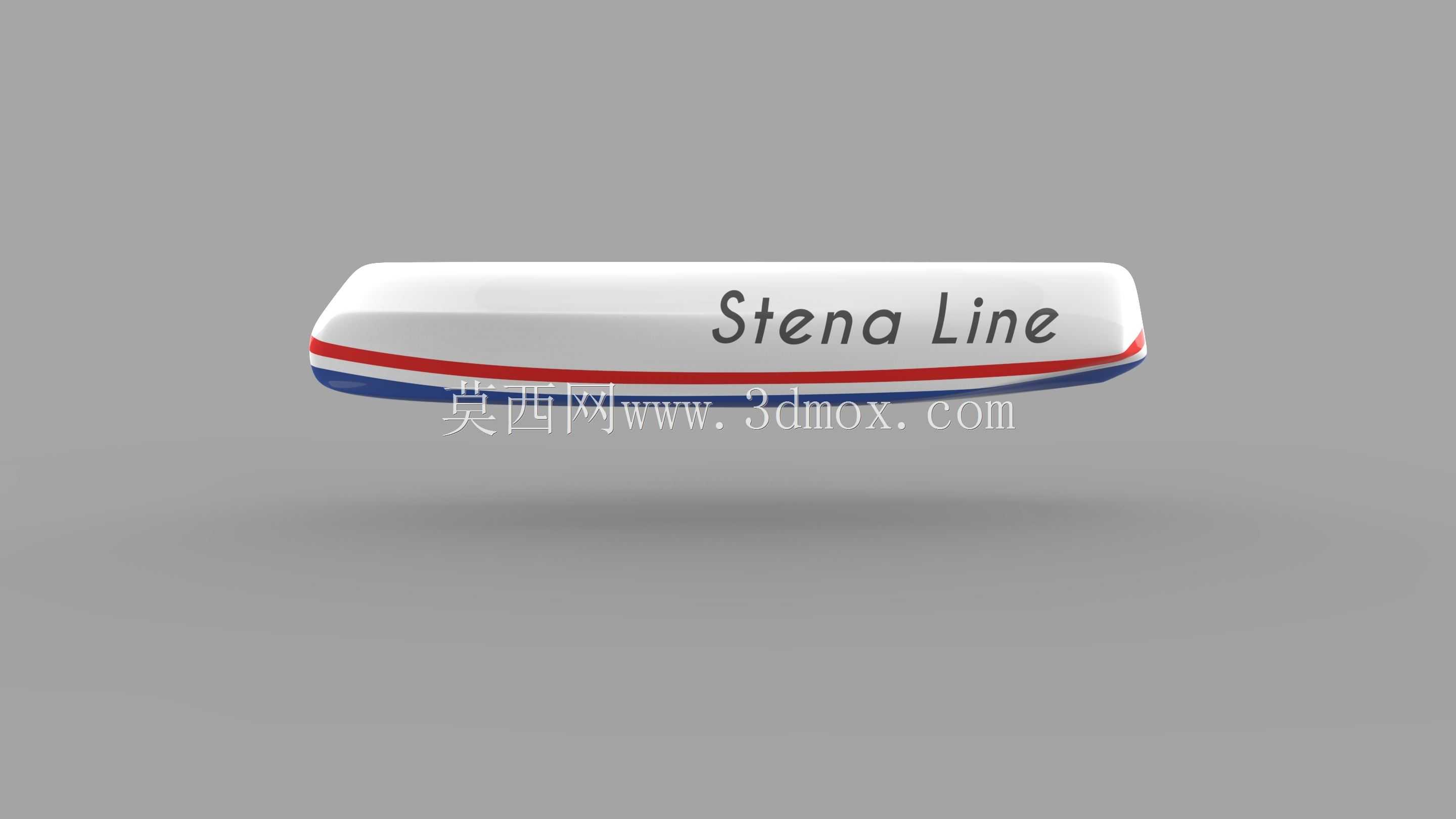

在民用内河客运、近岸休闲观光以及小型作业艇的开发场景中，船体航行阻力直接决定燃油消耗、航速上限以及动力系统的选型匹配，是小型船舶设计阶段需要优先攻克的核心指标。本次完成的两款差异化船型设计，核心目标是在20节常规巡航航速的工况下，尽可能压低兴波阻力与粘压阻力的综合值，适配23摄氏度常温淡水、近岸浅吃水的实际使用环境。两款船体的主尺度、排水量、重心布置参数保持完全一致，仅针对船艏区域的线型做差异化调整，用来对比不同艏部构型对阻力表现的影响，避免其他变量干扰仿真结果的参考价值。建模阶段先以横剖面型值表为基础搭建骨架线，先绘制中纵剖面的龙骨线、舷墙顶线，再沿船长方向每隔0.1倍船长截取横剖面，控制每个剖面的水线半宽、舭部圆角半径参数，保证两款船型除艏部区域外的其余曲面曲率完全对齐。其中一款船艏采用深V型削波构型，通过加大艏部入水角将航行时产生的首波向船体两侧分流，减少波浪对船体的抬升作用；另一款采用微凸球鼻艏构型，通过球鼻产生的波系与船艏原生波系形成波谷叠加，抵消部分兴波能量。曲面搭建完成后逐一检查G2连续性，避免出现曲面褶皱、法向反转的问题，将模型导入流体仿真模块后，先划分边界层网格，在船体水线面附近做网格加密处理，设置VOF多相流模型追踪自由液面，同时调整湍流模型参数匹配实船航行的雷诺数范围。仿真过程中重点监测船体表面的压力分布、自由液面的波高变化以及不同航速下的总阻力值，对比两款构型的阻力差异，最终验证两种方案均能达到预期的低阻设计目标。建模过程中同步预留了上层建筑安装、动力系统挂载的接口边界，船尾区域的线型做了平直化处理，方便后续加装舷内外机或者喷水推进装置，舭部位置预留了舭龙骨的安装平面，不需要额外修改船体曲面就能完成减摇构件的加装。
