简易Ambu袋式机械通气装置结构设计

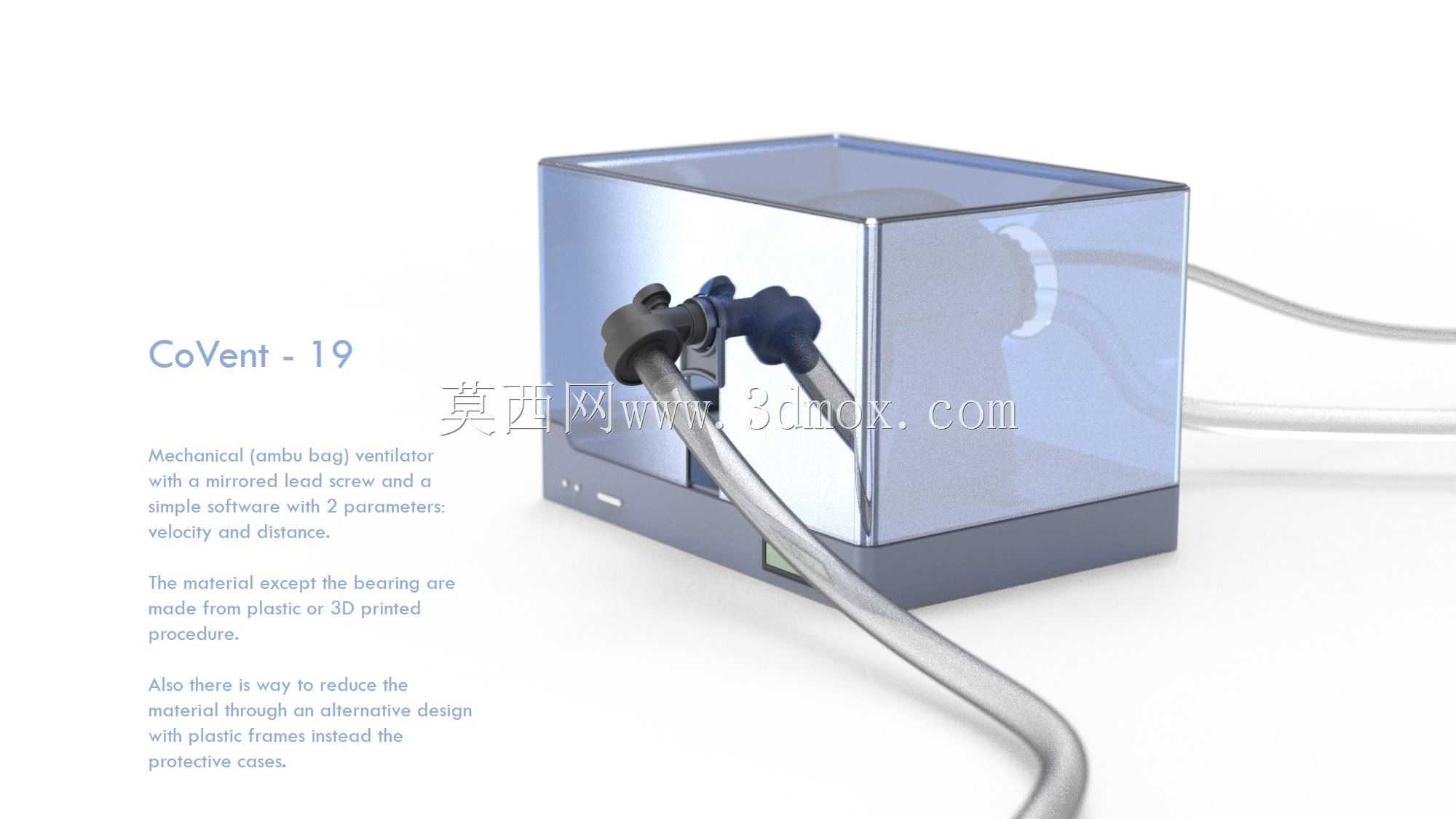

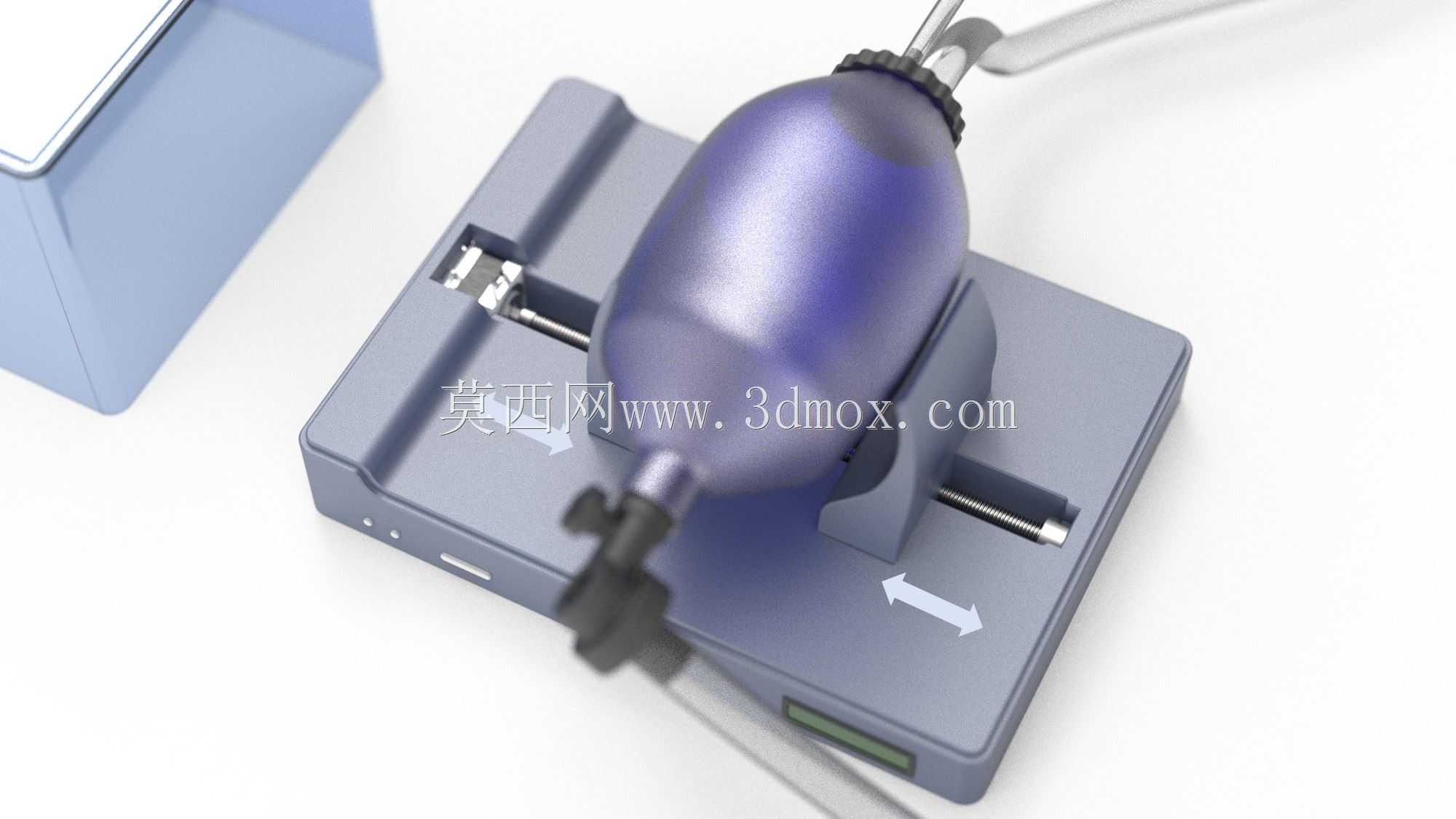

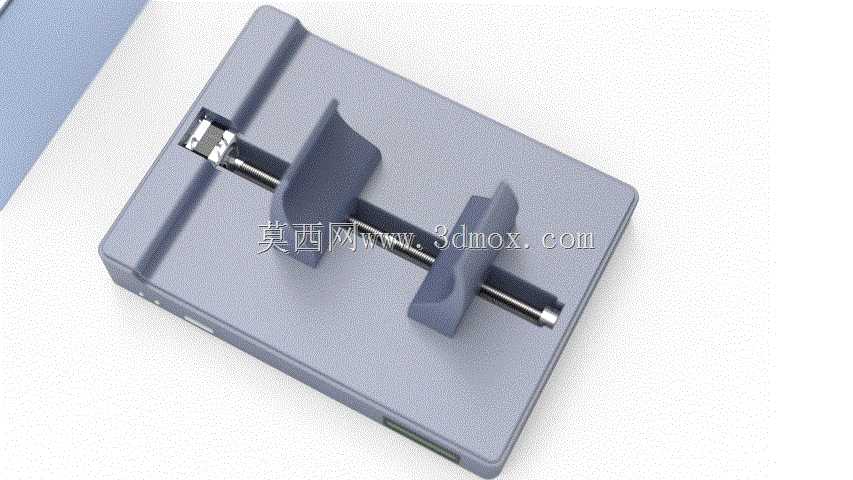

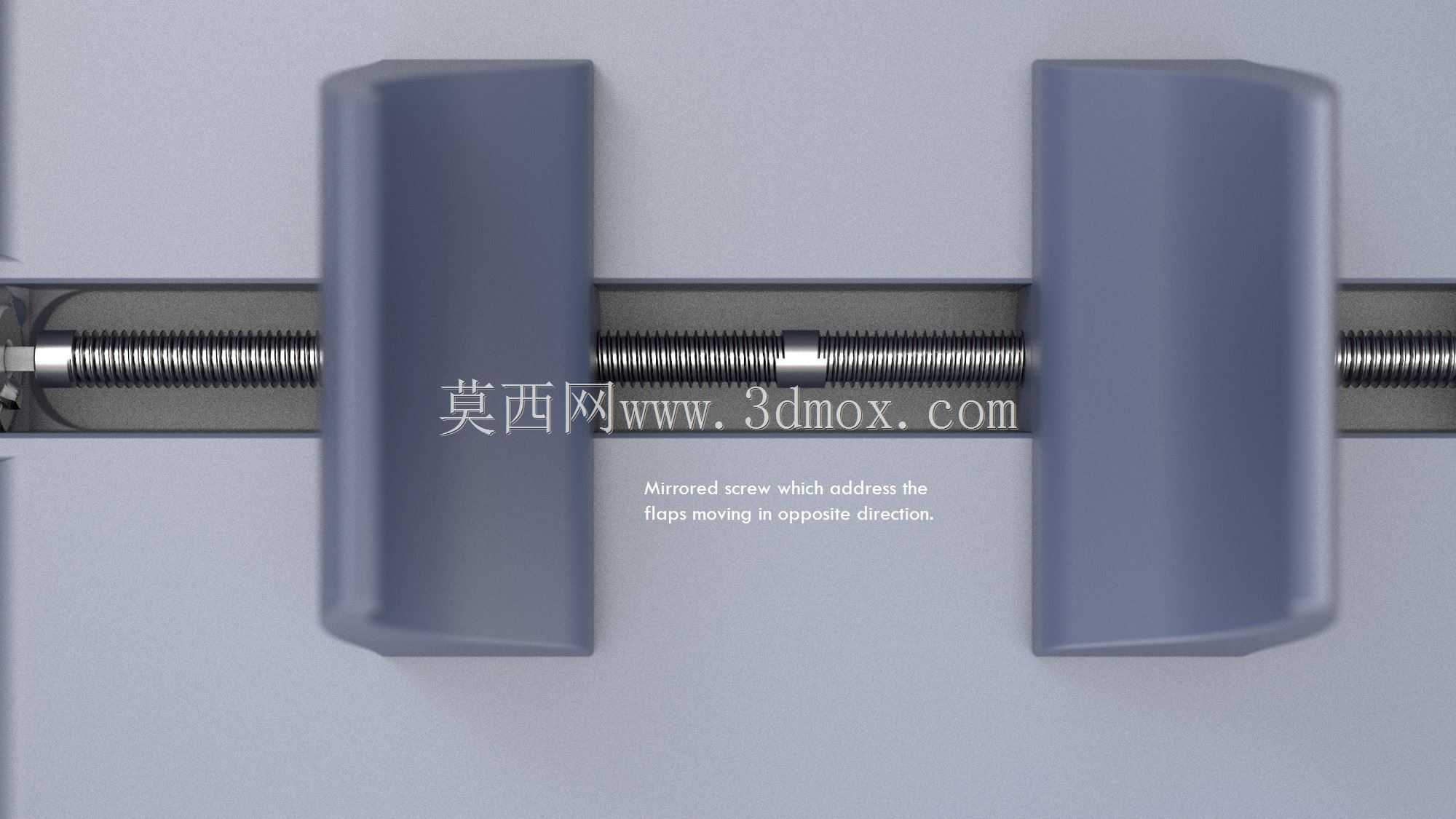

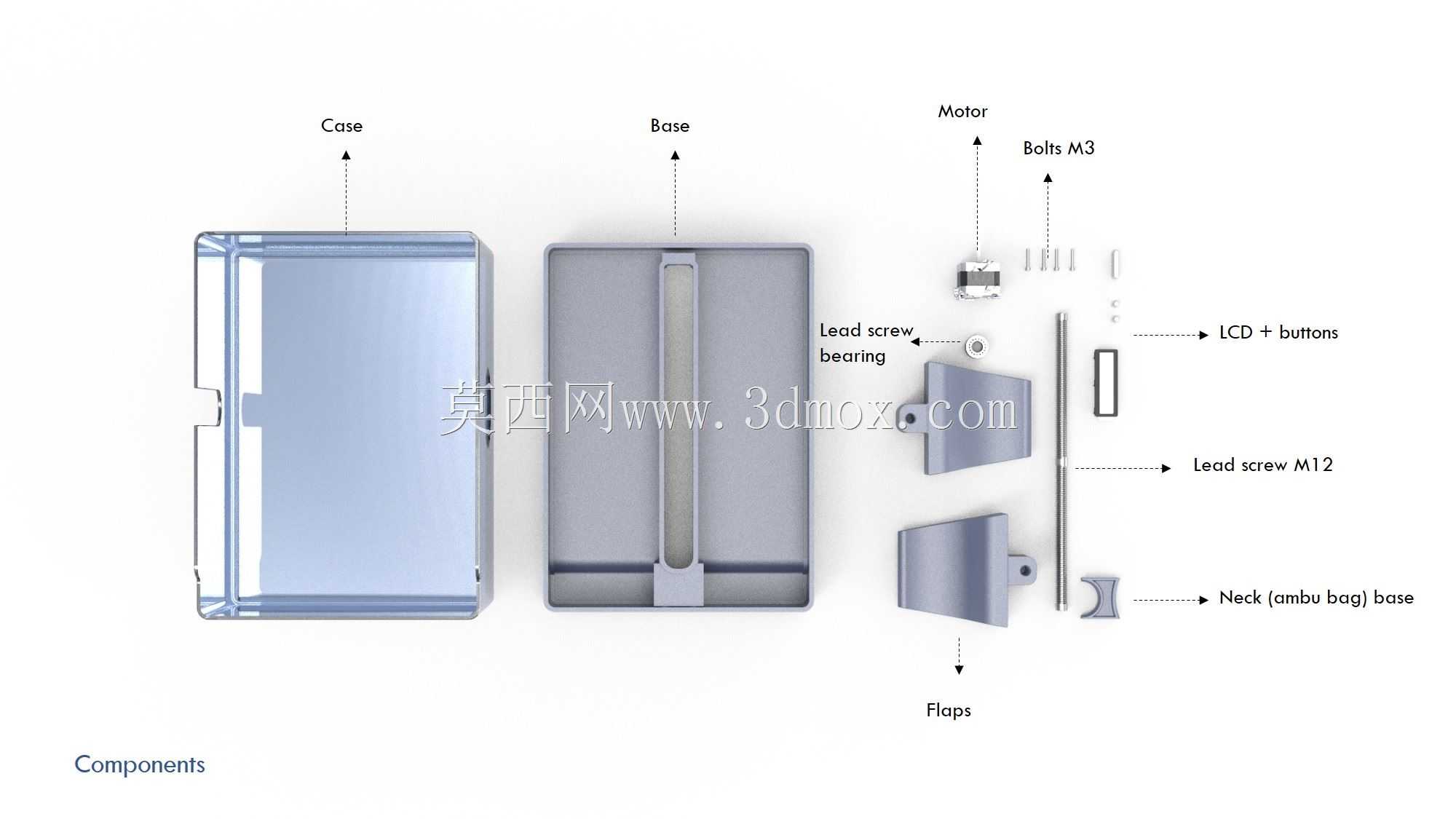

　　在基层医疗应急场景、临时救治点以及资源受限区域的呼吸支持需求中，传统电控呼吸机往往存在供电依赖、维护复杂、成本高昂的痛点，这款机械式Ambu袋通气装置正是针对这类场景开发的替代通气方案，无需复杂电控系统即可实现稳定的人工通气支持，适配常规急救场景下的成人通气需求。装置核心驱动采用镜像丝杠传动结构，通过丝杠的往复回转带动挤压机构周期性按压Ambu呼吸囊，替代人工手动捏囊的操作，可长时间稳定输出设定的潮气量，避免人工操作疲劳带来的通气参数波动。传动部分仅在旋转副处配置标准轴承，其余结构件均采用通用塑料材质或可通过FDM3D打印直接加工成型，大幅降低了制造成本与加工门槛，在应急场景下可快速完成组装调试投入使用。

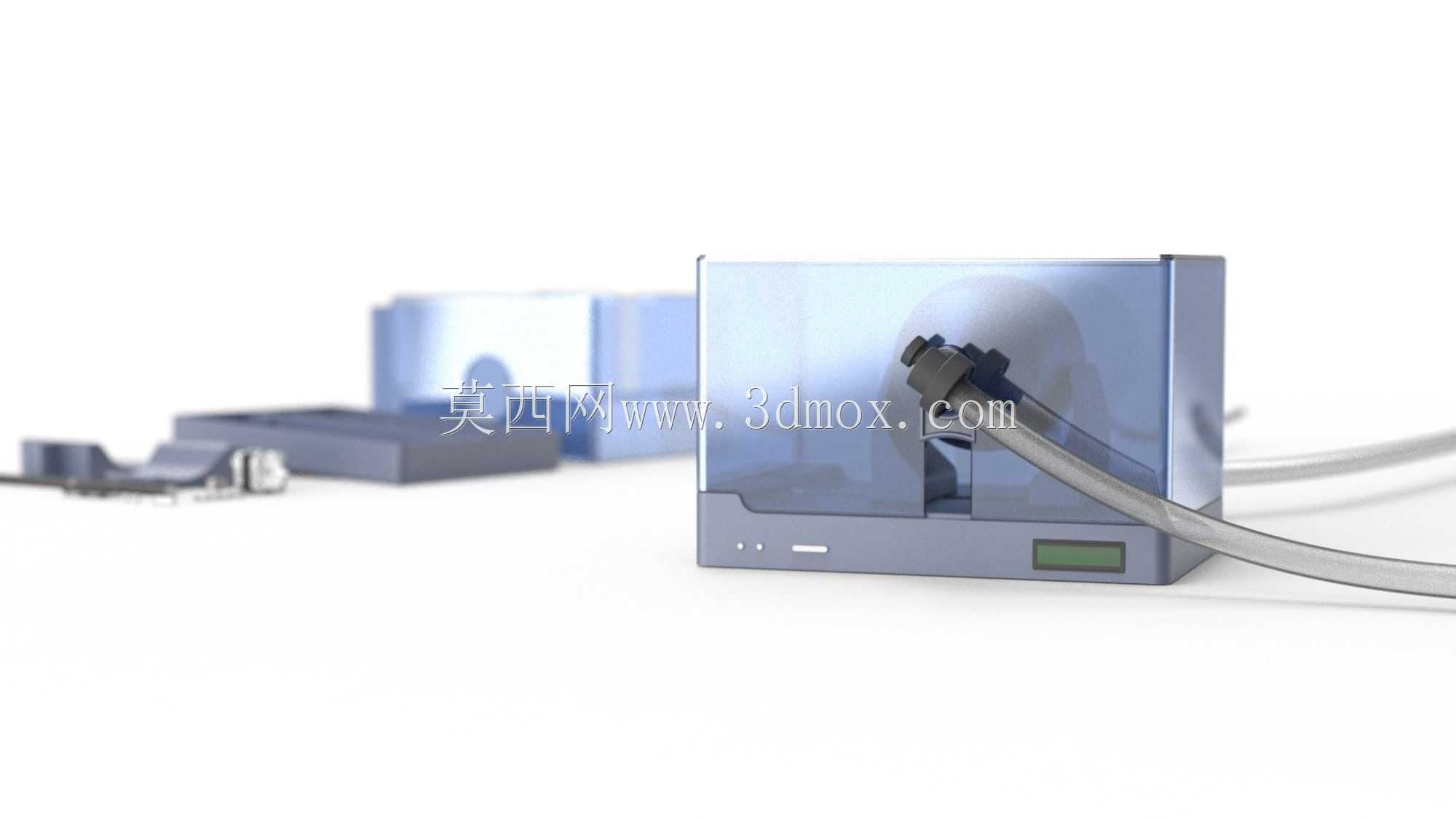

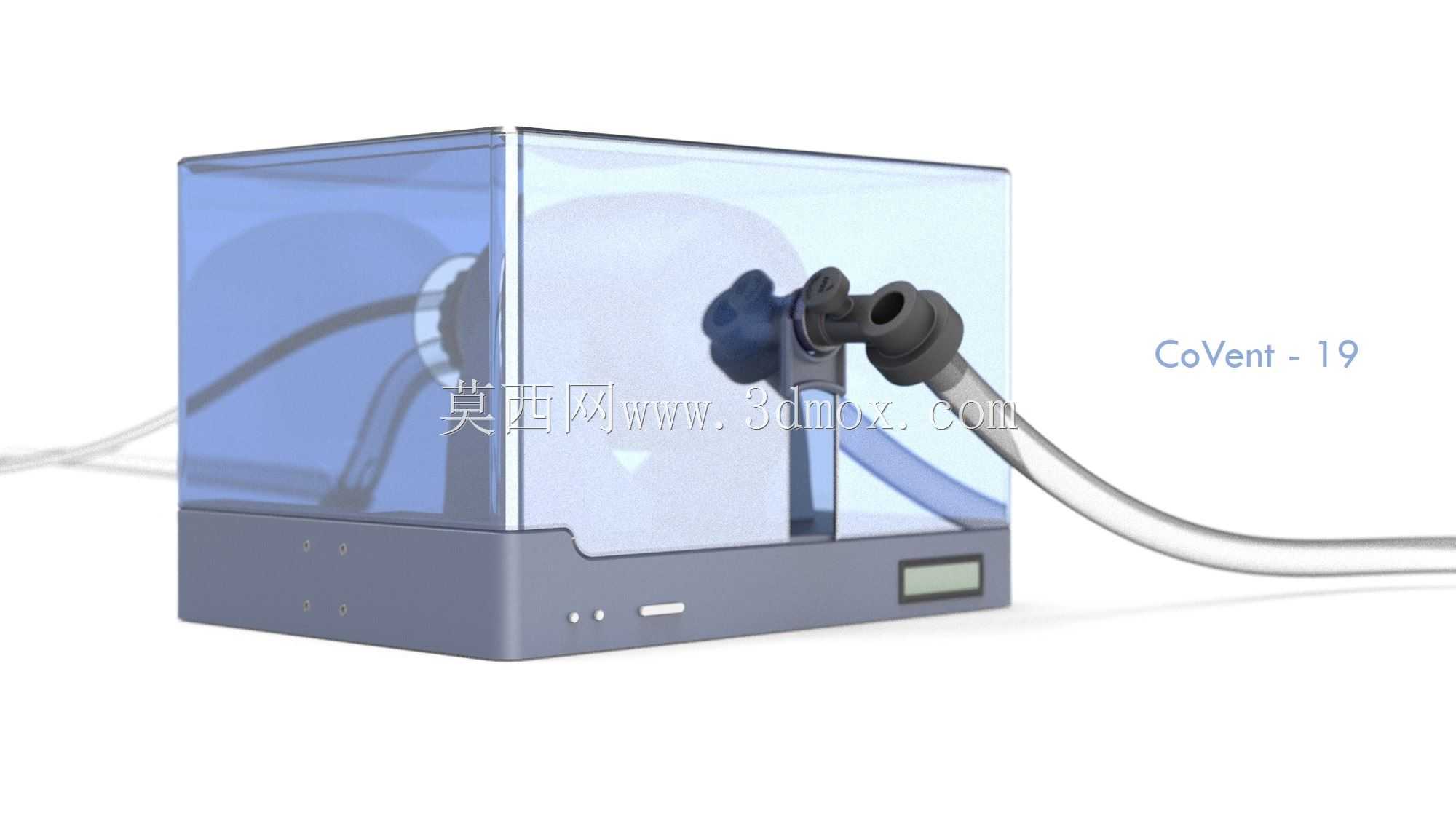

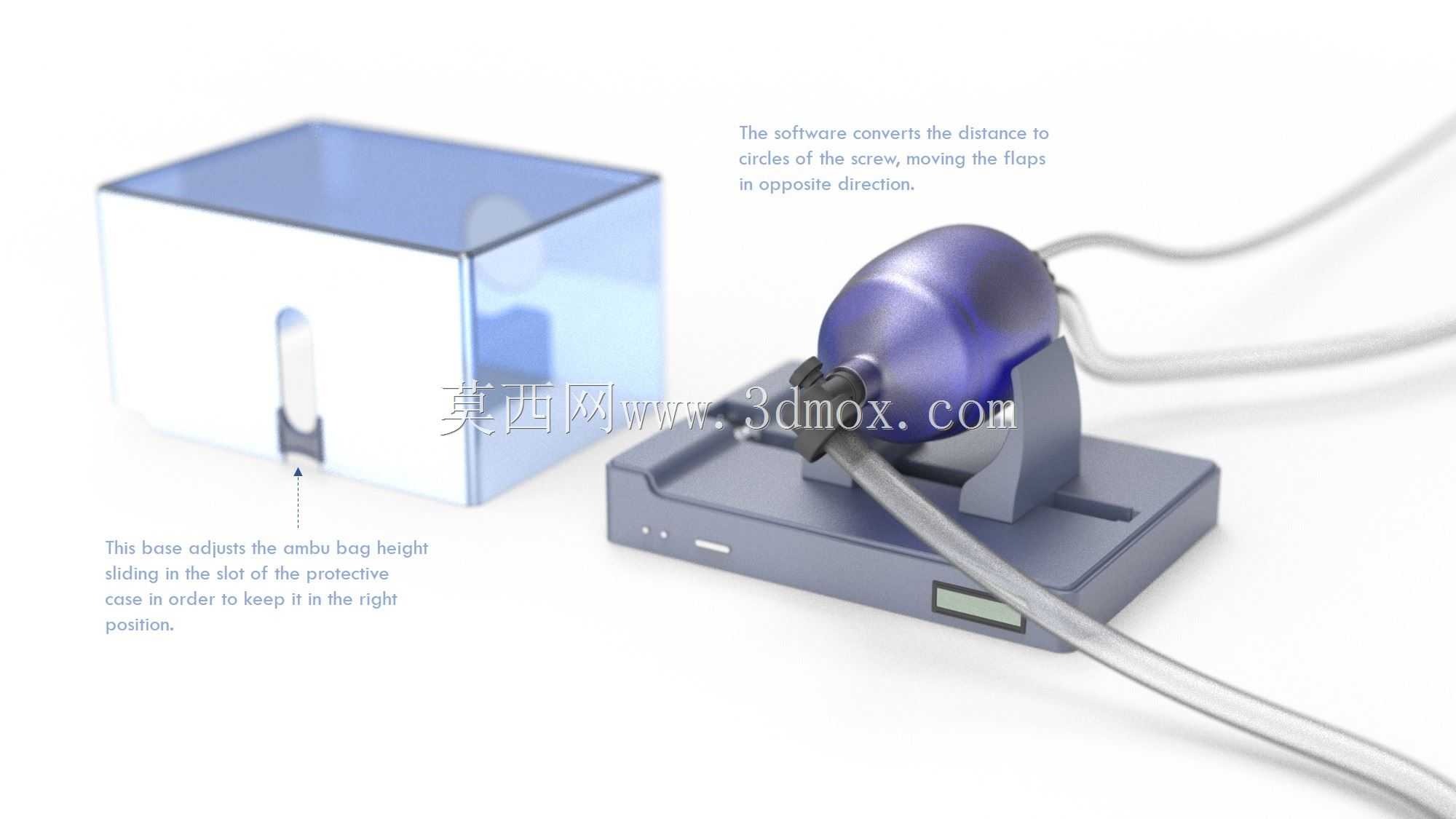

　　从结构设计逻辑来看，整体采用模块化分层布局，底部为集成驱动与传动的基座单元，上部为透明防护外罩，呼吸囊及管路接口布置在罩体内部，既可以直观观察呼吸囊的挤压复位状态，也能避免外部杂物触碰传动结构影响运行稳定性。驱动端预留了参数调节接口，仅保留通气频率与挤压行程两个核心调节维度，对应临床使用中的呼吸频率与潮气量参数，操作逻辑极简，无需专业工程背景即可快速上手调节，适配急救场景下的快速部署要求。外罩部分没有采用全封闭厚重结构，而是通过塑料框架替代完整壳体，在满足结构防护、避免管路意外拉扯的前提下，尽可能减少材料用量，同时降低整体装置重量，方便单人搬运转移。

　　安装边界方面，装置整体为台式方正结构，底部基座预留了防滑脚垫安装位，可直接放置在平整台面使用，无需额外固定支架，整体占用台面尺寸不超过常规急救设备放置空间，侧边预留的管路接口为标准呼吸管路通用接头，可直接匹配市面常规Ambu呼吸囊与呼吸管路，无需定制转接配件。传动结构的行程范围经过限位设计，挤压行程不会超过呼吸囊的最大压缩量，避免过度挤压造成囊体破裂，复位过程依靠呼吸囊本身的弹性回位，无需额外设置复位弹簧，减少了故障点。电气部分仅保留基础的状态显示与驱动供电，没有复杂的传感器与控制板，故障率远低于常规电控呼吸机，在缺乏专业维护人员的场景下也能长期可靠运行。

　　在实际使用场景中，该装置可作为常规呼吸机的应急备份，在大规模公共卫生事件、灾害救援现场、基层诊所临时通气支持等场景下快速补位，解决通气设备不足的问题。结构设计上充分考虑了快速加工与组装的需求，所有非标准件均无复杂曲面结构，3D打印时无需添加支撑即可完成成型，加工周期短，适合小批量快速生产。管路接口处做了圆角过渡处理，避免管路弯折影响气路通畅，基座上的状态指示灯可直观显示设备运行状态，小尺寸显示屏可直接显示当前设定的通气参数，方便医护人员快速确认运行状态。整体结构没有外露的传动部件，操作过程中不会出现夹手等安全隐患，外罩为快拆结构，无需工具即可打开更换内部的呼吸囊，完成耗材更换与清洁消毒操作。
