带弹簧自动复位三爪手形夹持锁具结构

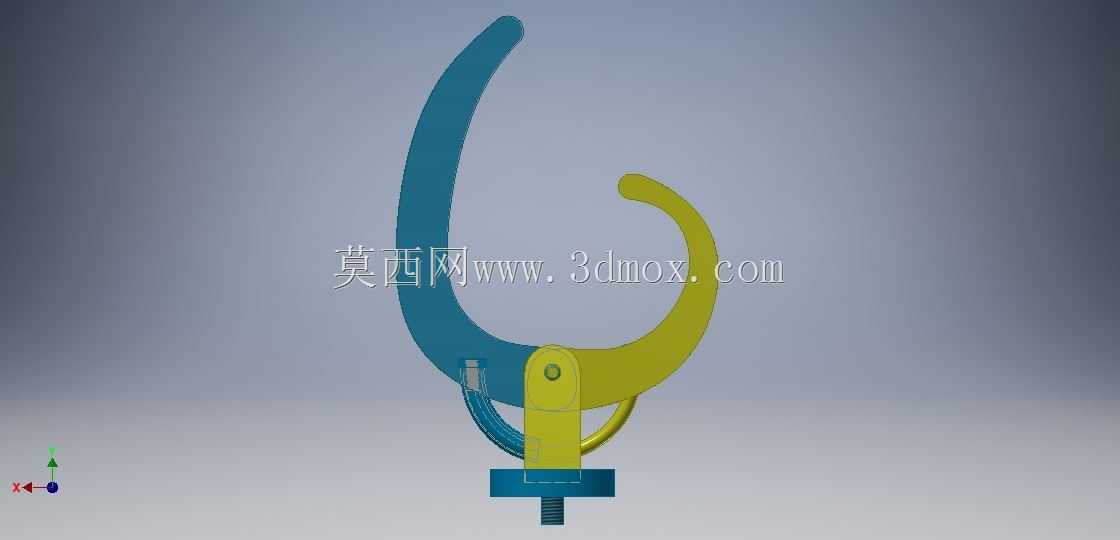

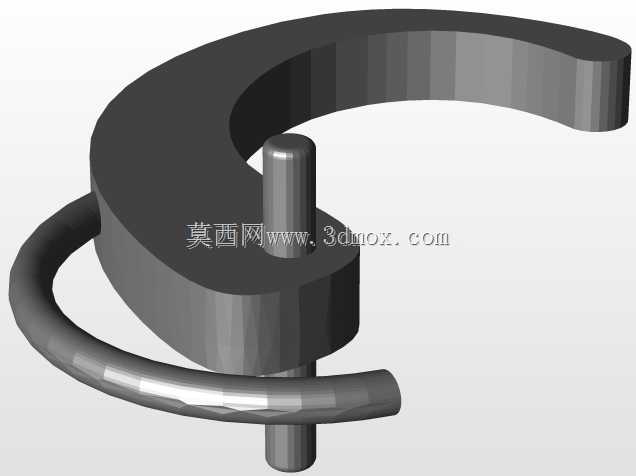

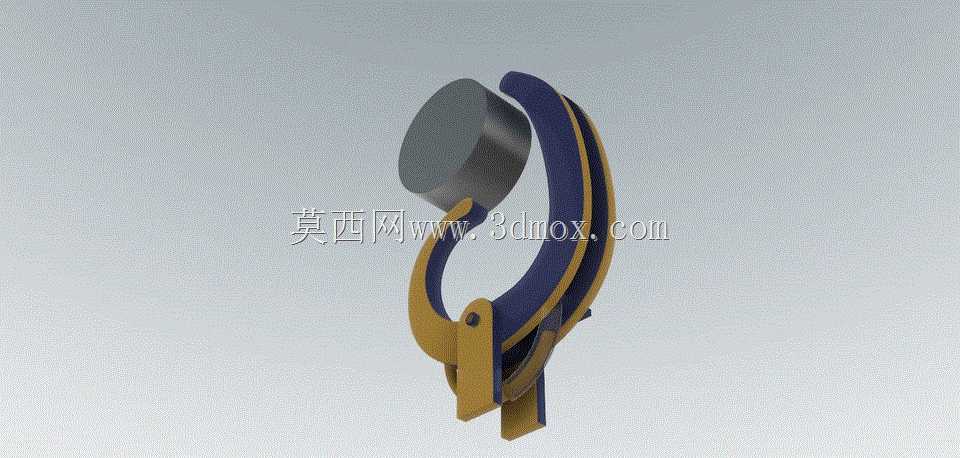

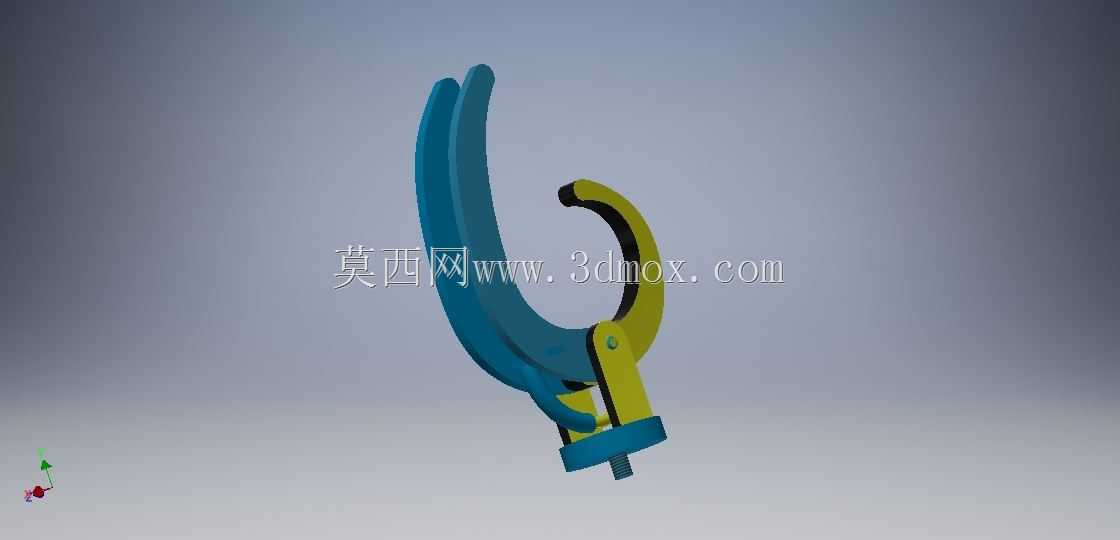

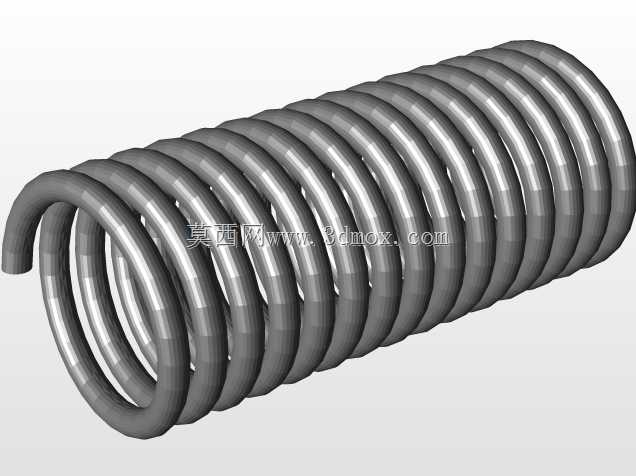

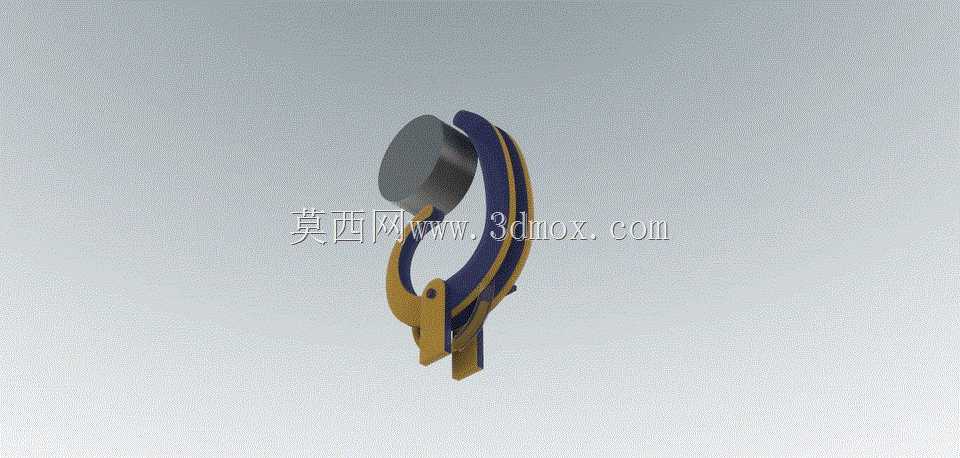

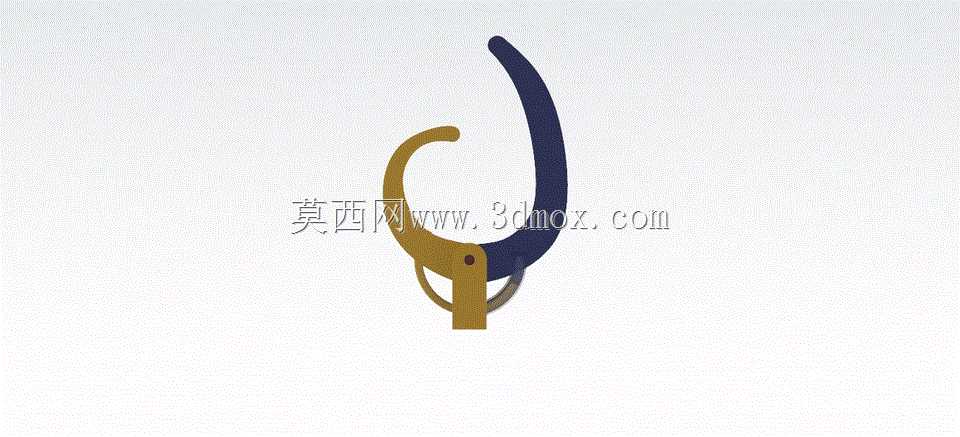

日常工装夹具、小型物料抓取工位里，常遇到需要单手操作、接触即锁合、撤力自动复位的夹持需求，这款三爪手形夹持结构正是针对这类场景设计的。从实际使用逻辑来看，该结构无需额外操作按键，当夹持端接触到待抓取物件时，三个呈弧形排布的爪肢会受接触反力向外撑开，顺着物件外轮廓滑入包覆位置，内置在两个铰接元件内部的弹簧会在爪肢撑开过程中持续蓄能，待爪肢完全包覆物件后，弹簧释放复位力带动爪肢向内收拢，牢牢箍住被抓取物件，整个抓取锁合过程无需额外手动扳动锁扣，单手握持即可完成操作，适配需要单手完成取放的作业场景，比如小型装配线上的零件临时夹持、便携工具的挂载固定、户外作业的小型物件吊挂等场景都能适配。

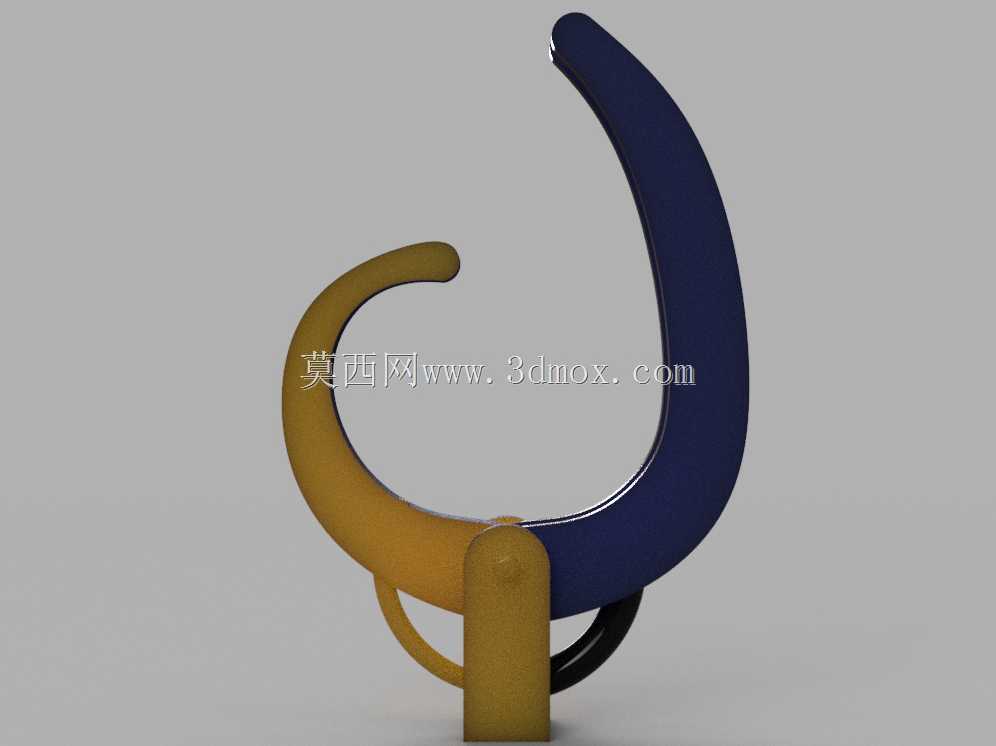

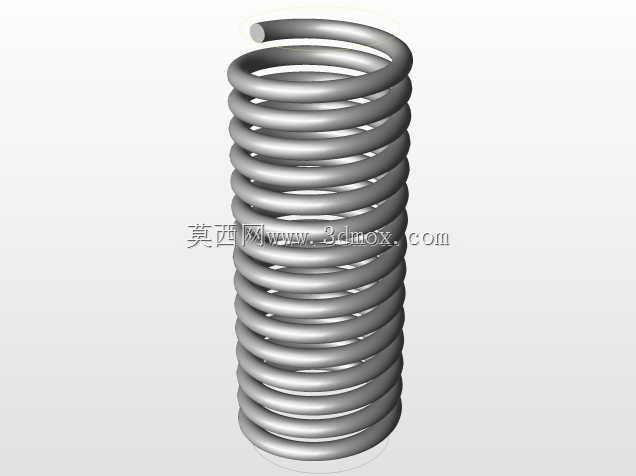

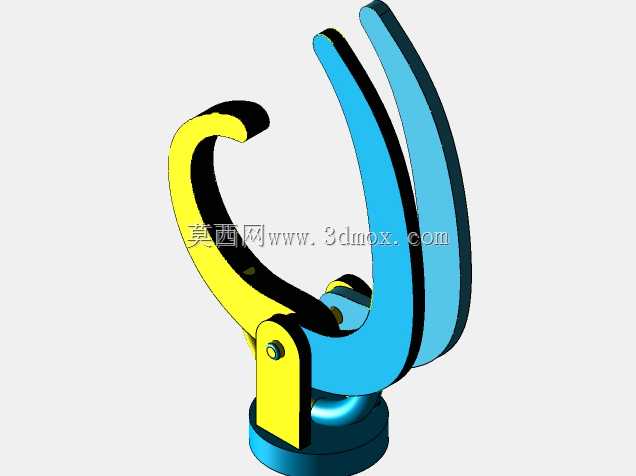

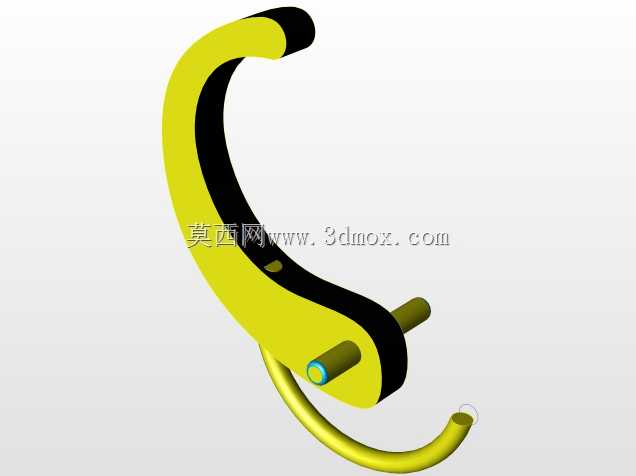

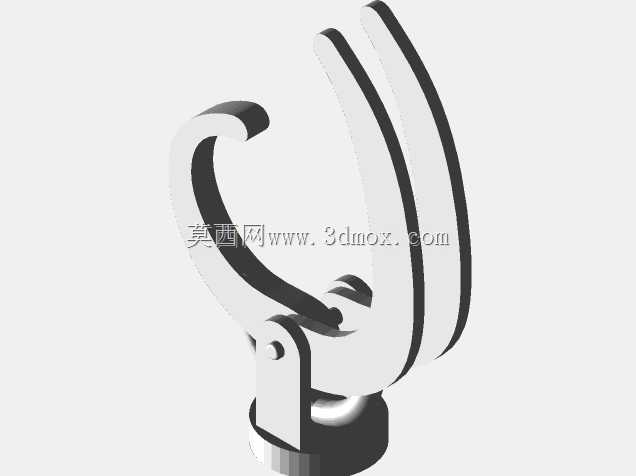

设计上采用了仿生弓形螺旋的轮廓思路，三个爪肢的弧形曲率经过反复调整，既保证爪肢撑开时的开合角度足够容纳常规尺寸的柱状、块状物件，又能保证收拢时的接触压力均匀分布在三个爪肢的内侧面，避免单点压力过大损伤被夹持物件表面。铰接位置的转轴做了限位结构，限制爪肢的最大开合角度，防止弹簧过度拉伸出现塑性变形，同时也避免爪肢张开角度过大导致物件从夹持范围内滑脱。弹簧的选型匹配了爪肢的力臂长度，复位力矩控制在合适区间，既不会因为夹持力过小导致物件脱落，也不会因为力值过大导致单手按压撑开时费力。

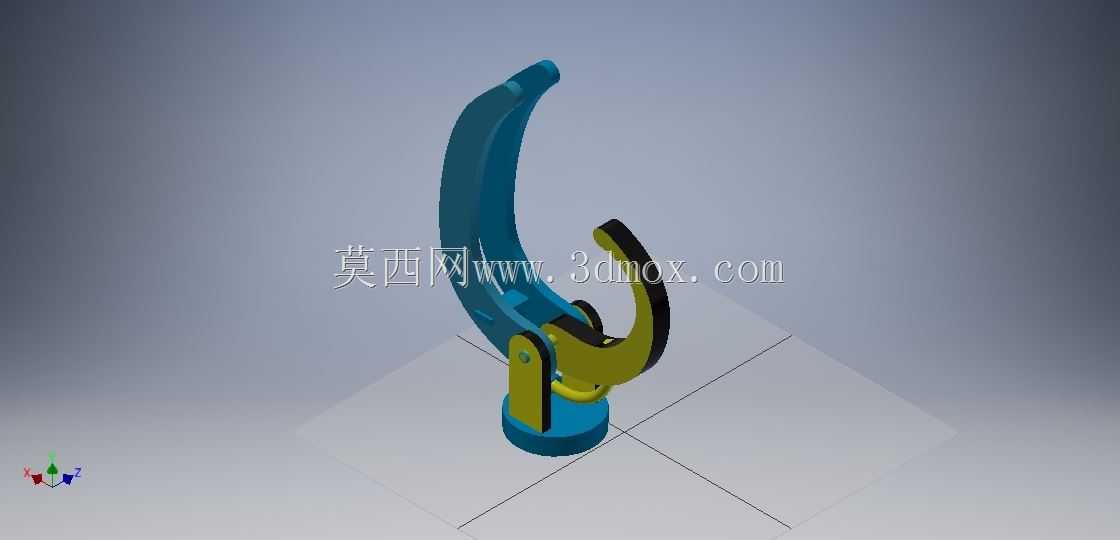

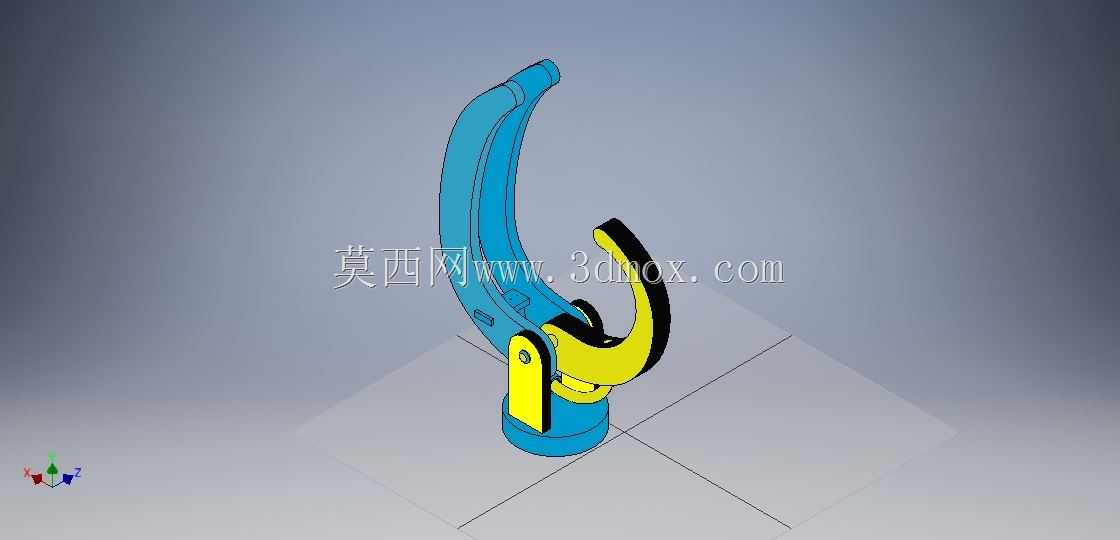

从安装边界来看，该结构整体轮廓紧凑，尾部预留了标准的安装柱面，可以直接插接固定在操作杆、挂载支架或者工装板的对应安装孔内，不需要额外设计复杂的连接法兰，安装柱的直径和长度适配常规的工装安装尺寸，替换现有同类型夹持结构时不需要改动原有安装位。爪肢收拢状态下的最小内圈直径适配常见的小尺寸零件抓取需求，撑开后的最大开合直径覆盖了日常小型工装夹持的常规尺寸范围，结构内部没有复杂的油路、电路元件，纯机械结构的可靠性更高，在粉尘、轻微潮湿的作业环境下也能稳定工作，不需要频繁做维护保养，铰接位置的间隙控制在合理范围，既保证转动灵活无卡滞，又不会因为间隙过大出现夹持晃动的问题。三个爪肢的受力做了对称平衡设计，夹持物件时不会出现偏载导致的物件歪斜，抓取后物件的同轴度保持较好，适配需要临时定位的轻度装配作业场景。
